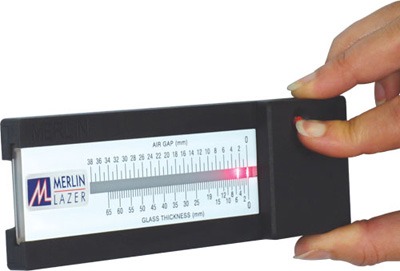

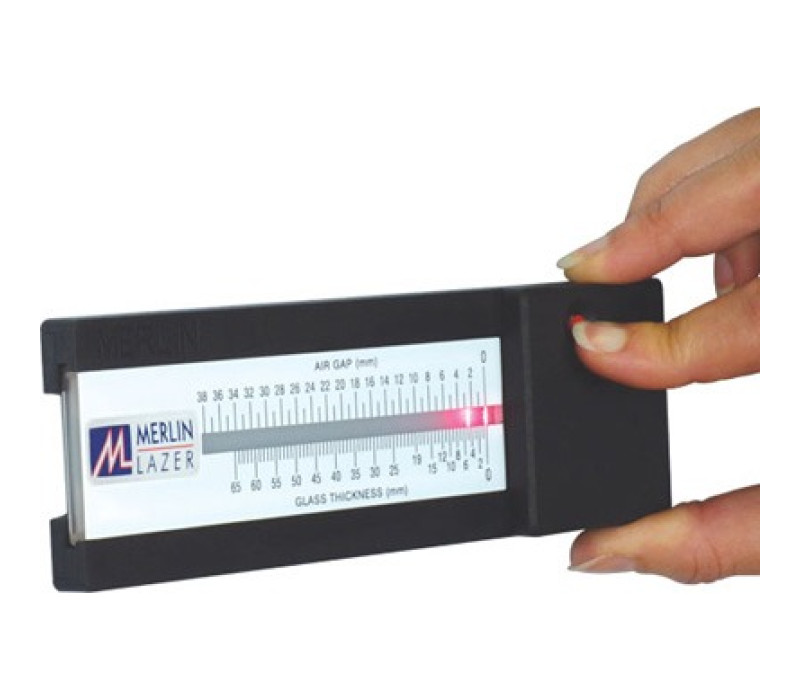

Mesureur d'épaisseur du verre tenu d'une main, laser allumé – Merlin Lazer

Merlin Lazer Mesureur d'épaisseur du verre

Mesureur laser pour contrôler l'épaisseur du verre et des lames d'air depuis une seule face

Le Merlin Lazer est un appareil portatif qui permet de mesurer l'épaisseur des différentes feuilles de verre et des lames d'air dans les vitrages simples, doubles et triples transparents. Il permet aux professionnels de la vitrerie d'examiner un vitrage déjà installé depuis une seule face, sans déposer le verre.

L'appareil utilise des lignes laser rouges réfléchies et un curseur gradué comportant deux échelles distinctes, l'une pour l'épaisseur du verre et l'autre pour la lame d'air. Il permet ainsi de déterminer l'épaisseur de chaque feuille de verre et les espaces qui les séparent. L'addition de ces mesures donne l'épaisseur totale d'un double ou triple vitrage.

La disposition et l'intensité des réflexions laser aident également à repérer les couches intermédiaires du verre feuilleté et à localiser les faces revêtues, notamment celles dotées d'une couche à faible émissivité (low-E). Le Merlin Lazer convient ainsi aux relevés de vitrages existants, aux prises de mesures pour leur remplacement et à l'examen de leur composition.

€ 229,00

Commandez maintenant

Mesure l'épaisseur de chaque feuille de verre et des lames d'air depuis une seule face du vitrage
Convient aux vitrages simples, doubles et triples transparents
Permet de mesurer un vitrage en place sans le déposer
Curseur gradué avec deux échelles distinctes pour l'épaisseur du verre et la lame d'air
Les lignes laser réfléchies aident à repérer les couches intermédiaires du verre feuilleté
Les différences d'intensité des lignes laser indiquent les faces revêtues, notamment de couches à faible émissivité (low-E)
Les épaisseurs des feuilles de verre et des lames d'air peuvent être additionnées pour déterminer l'épaisseur totale du vitrage
Activation du laser par bouton-poussoir et extinction automatique dès son relâchement

Contenu de la livraison

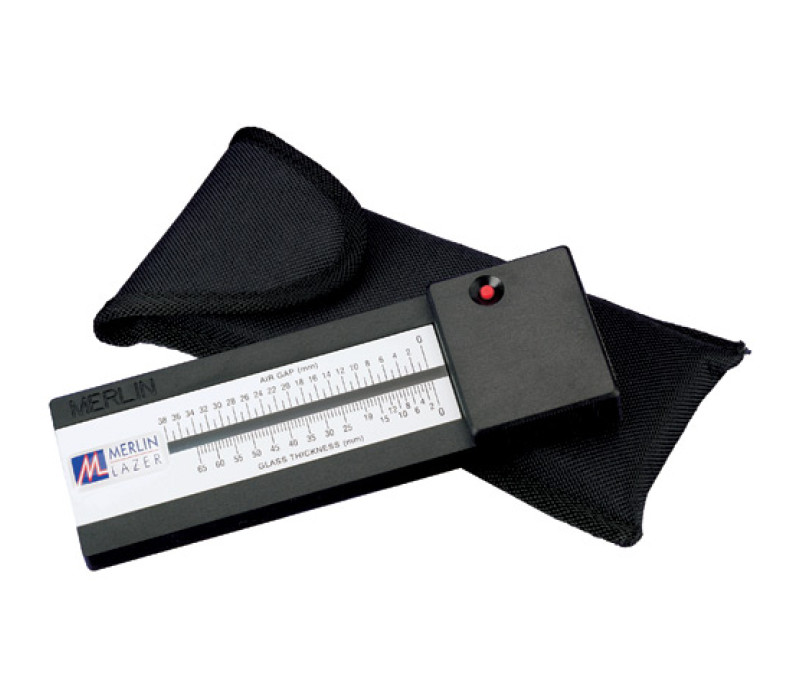

Mesureur d'épaisseur du verre Merlin Lazer
Étui de protection
Notice d'utilisation

Fonctionnement

Placez le Merlin Lazer bien à plat contre une surface vitrée propre, approximativement à hauteur des yeux. Pour un double ou triple vitrage, mesurez la lame d'air près du cadre, car l'espacement entre les feuilles de verre peut varier vers le centre du vitrage.

Maintenez le bouton du laser enfoncé. Pour distinguer au mieux les lignes laser rouges réfléchies, lisez l'échelle sous un angle d'environ 45°.

Alignez le repère zéro du curseur gradué sur la première réflexion laser. Lisez l'épaisseur de la première feuille de verre sur l'échelle d'épaisseur du verre. Déplacez ensuite le repère zéro jusqu'à la réflexion suivante et utilisez l'échelle de lame d'air pour mesurer l'espace jusqu'à la feuille de verre suivante.

Continuez en alternant entre l'échelle d'épaisseur du verre et celle de lame d'air pour chaque élément du vitrage. Additionnez les différentes valeurs pour déterminer l'épaisseur totale du vitrage.

Pour vérifier si la largeur de la lame d'air varie sur le vitrage, effectuez d'abord une mesure près du cadre. Maintenez ensuite le bouton du laser enfoncé et faites glisser l'appareil vers le centre du vitrage. Toute variation est directement visible sur l'échelle de lame d'air.

Lecture des lignes laser

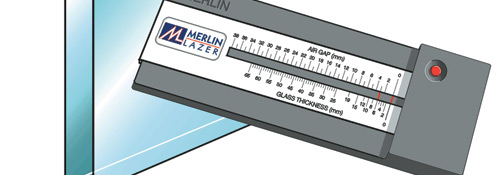

Vitrage simple – deux lignes laser rouges.

Lecture des lignes laser sur un vitrage simple avec Merlin Lazer

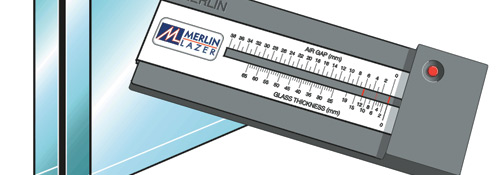

Double vitrage – quatre lignes laser rouges.

Lecture des lignes laser sur un double vitrage avec Merlin Lazer

Verre à couche, notamment à faible émissivité (low-E) – sur un double vitrage doté d'une couche, quatre lignes sont visibles, dont une plus lumineuse que les autres. Celle-ci indique la face revêtue.

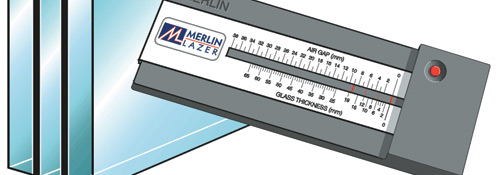

Triple vitrage – six lignes laser rouges.

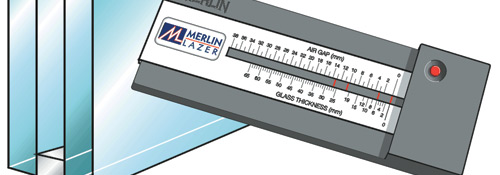

Verre feuilleté avec une seule couche intermédiaire – trois lignes, dont une moins lumineuse, indiquant la couche intermédiaire. Les couches intermédiaires plus épaisses peuvent produire deux lignes de faible intensité.

Lecture des lignes laser sur du verre feuilleté avec Merlin Lazer

Verre feuilleté multicouche (par exemple verre de sécurité ou verre résistant au feu) – deux lignes lumineuses indiquent l'épaisseur totale. Des lignes moins intenses entre les deux révèlent les différentes feuilles de verre et les couches intermédiaires.

Lecture des lignes laser sur du verre feuilleté multicouche avec Merlin Lazer

Le motif des réflexions dépend de la composition du vitrage. Utilisez les échelles de mesure pour déterminer les épaisseurs individuelles. Le motif des lignes laser ne suffit pas, à lui seul, à établir les caractéristiques techniques ou la classification de sécurité du verre.

Manuel d’utilisation du Merlin Lazer (en anglais)

Méthode de mesure	Réflexion optique du laser, lecture sur un curseur gradué
Grandeurs mesurées	Épaisseur de chaque feuille de verre et largeur des lames d'air
Types de vitrages	Vitrages simples, doubles et triples transparents ; verre feuilleté
Identification complémentaire	Couches intermédiaires du verre feuilleté et faces revêtues, notamment de couches à faible émissivité (low-E)
Accès pour la mesure	Depuis une seule face du vitrage
Échelles de mesure	Épaisseur du verre et lame d'air
Alimentation	3 × piles boutons à l'oxyde d'argent (SR44W, 357 ou RW42)

Produits

Article	Nom du produit	Prix	Quantité	Action
130326	Merlin Lazer Mesureur d'épaisseur de verre	€ 229,00

Tous les prix mentionnés sont HT et hors frais de port.
Disponibilité :
Disponible : 1 à 3 jours ,
Délai de livraison : 1 à 3 semaines ,
Commande spéciale sur demande
