Tensiomètre pour fils de chaîne sur métiers à tisser DXK

Tensiomètre pour fils de chaîne DXK

Tensiomètre analogique pour les mesures statiques de tension des fils de chaîne sur métiers à tisser à l’arrêt

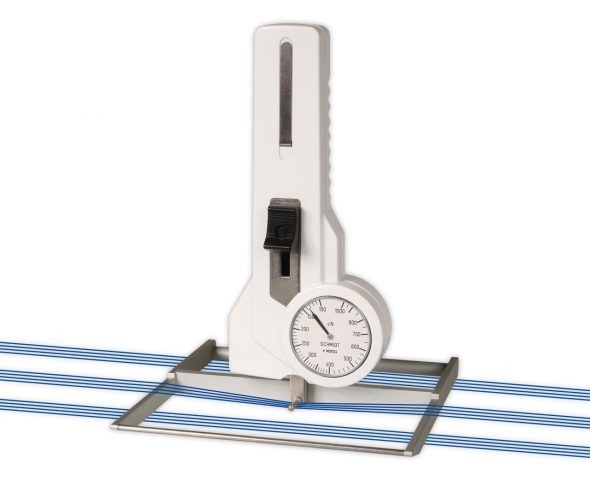

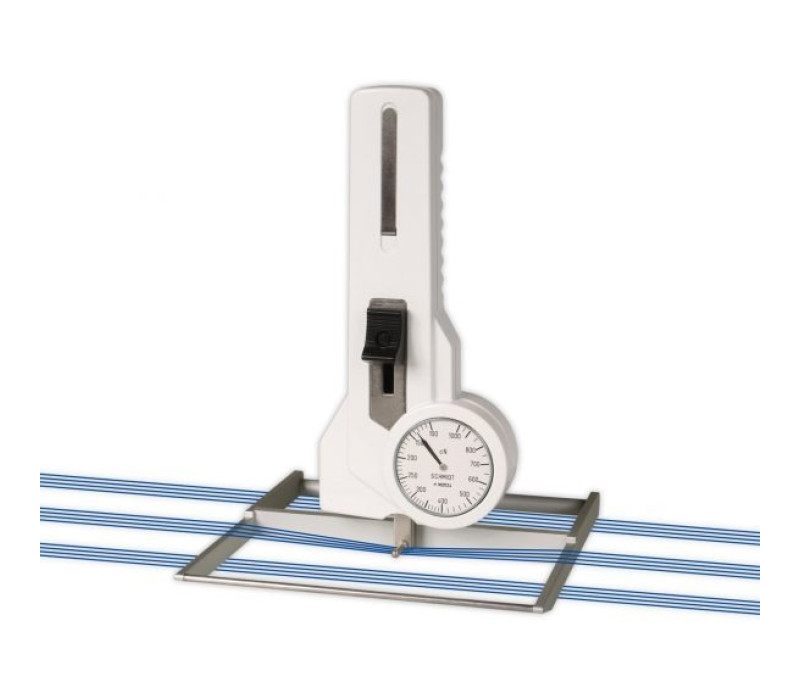

Le DXK est un tensiomètre mécanique portatif destiné à mesurer la tension d’un seul fil de chaîne ou de plusieurs fils lorsque le métier à tisser est à l’arrêt. Trois modèles couvrent des plages de mesure allant de 20–300 cN à 200–2000 cN.

Son cadre de référence de 15 × 17 cm repose directement sur la chaîne afin d’assurer une position de mesure stable, tandis que le mécanisme de déplacement des rouleaux facilite la mise en place des fils sélectionnés. Pour obtenir des résultats reproductibles, il convient de mesurer toujours le même nombre de fils et de conserver leur alignement normal pendant la mesure.

Mesure mécanique analogique de la tension des fils de chaîne sur métiers à tisser à l’arrêt
Mesure la tension d’un seul fil de chaîne ou de plusieurs fils
Trois plages de mesure de 20–300 cN à 200–2000 cN
Grand cadre de référence de 15 × 17 cm assurant une position de mesure stable sur la chaîne
Tige de mesure de 10 mm
Le mécanisme de déplacement des rouleaux facilite la mise en place du matériau
Cadran analogique de 41 mm permettant de garder simultanément le matériau mesuré et la valeur affichée dans le champ de vision
Chaque instrument est étalonné individuellement selon la procédure d’usine du fabricant
Sans compensateur d’épaisseur du matériau

Tensiomètre DXK
Appui-doigt spécial
Attestation de conformité à la commande 2.1 selon EN 10204
Manuel d’utilisation
Mallette de transport

Plages de mesure	DXK-300: 20–300 cN DXK-1000: 100–1000 cN DXK-2000: 200–2000 cN
Étalonnage	Selon la procédure d’usine du fabricant ; étalonnage standard avec bande textile
Précision	±1 % de la pleine échelle ou ±1 graduation
Cadre de référence	15 × 17 cm
Largeur de la tige de mesure	10 mm
Diamètre du cadran	41 mm
Plage de température	10–45 °C
Humidité de l’air	85 % HR max.
Matériau du boîtier	Aluminium moulé sous pression
Dimensions du boîtier	188 × 85 × 45 mm (L × l × H), sans cadre de mesure
Poids	Env. 470 g net (1000 g brut)

Options

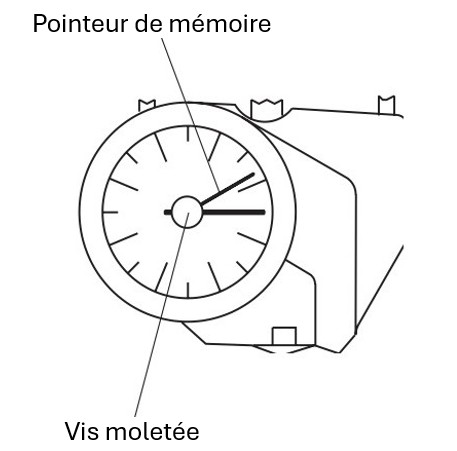

Aiguille mémoire Code M Conserve la valeur maximale mesurée pendant une période de mesure et peut être remise à zéro manuellement.
Certificat de réception 3.1 Certificat de réception 3.1 selon EN 10204 avec rapport d’étalonnage, disponible sur demande.

Produits

Article	Nom du produit	Prix	Quantité	Action
132482	DXK-300 Tension Meter 20-300 cN' title='Description'>
132481	DXK-1000 Tension Meter 100-1000 cN' title='Description'>
131933	DXK-2000 Tension Meter 200-2000 cN' title='Description'>

Accessoires

Article	Nom du produit	Prix	Quantité	Action
130570	Code M - Memory Pointer Tension Meter

Tous les prix mentionnés sont hors T.V.A. et hors frais de port.
Statut du produit :
Disponible: 1 - 3 jours ,
Delai: 1 - 3 semaine(s) ,
commande spéciale sur demande

Voir le panier Commandez

Tensiomètre pour fils de chaîne DXK

Caractéristiques

Spécifications

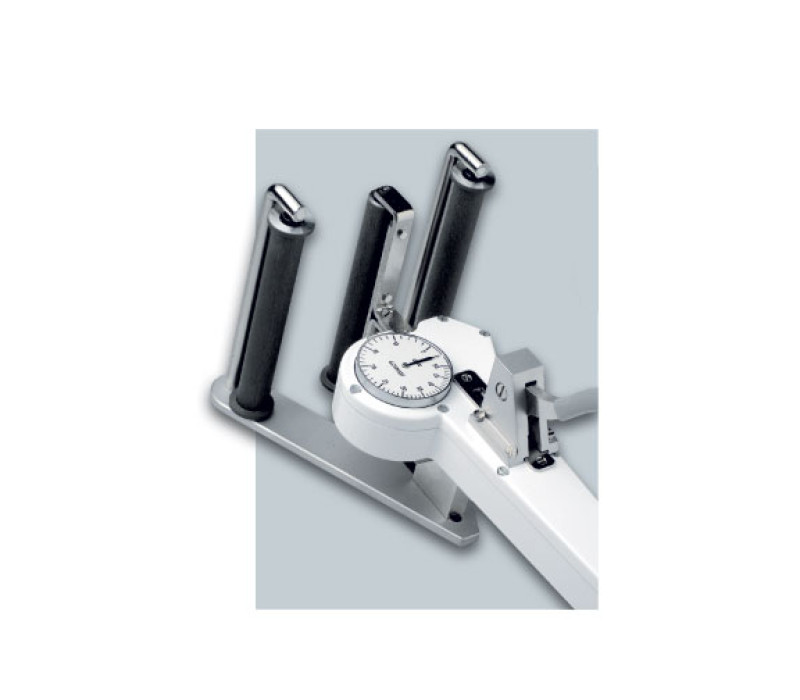

Tensiomètre analogique DXR pour rubans et bandes
