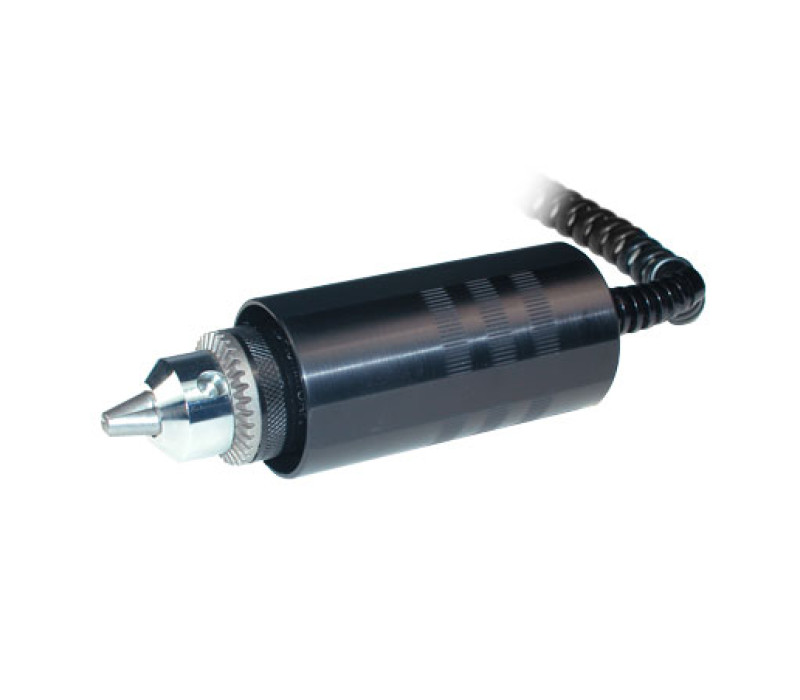

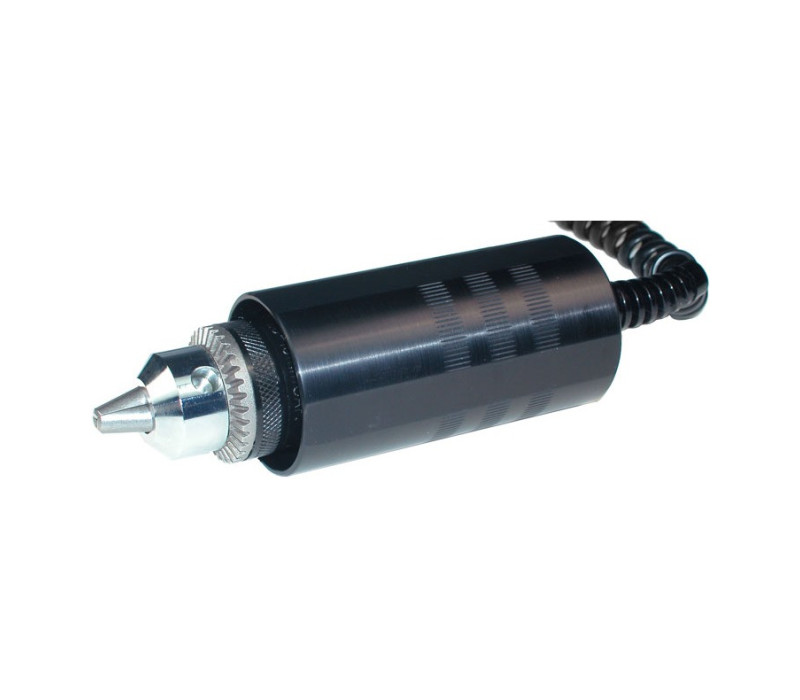

R50 Series Capteur de couple universel

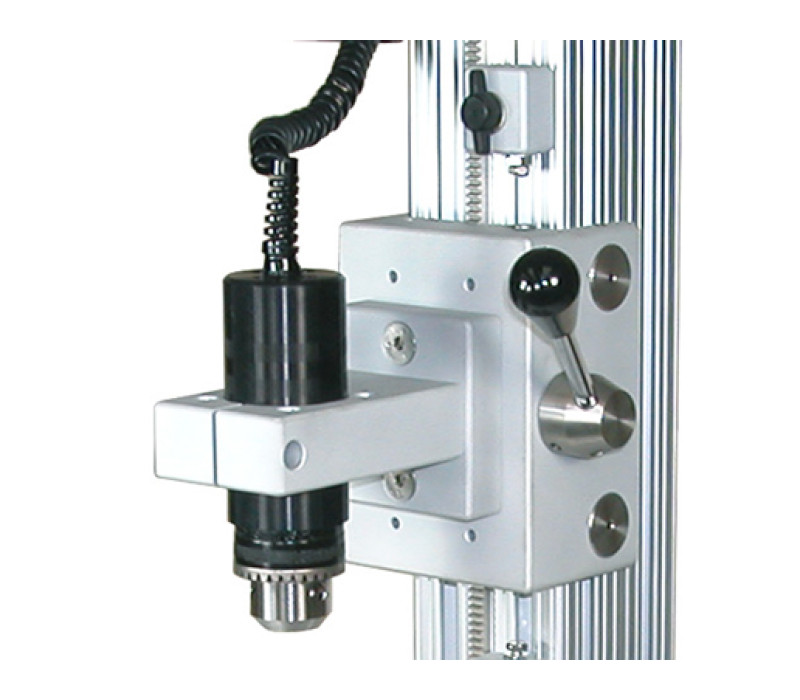

Fabriqué aux États-UnisMesure bidirectionnelle de couple pour une grande variété d'applications. Contient un mandrin pour des échantillons jusqu'à 12,7 mm de diamètre, selon la capacité. Le capteur peut être tenu en main ou fixé sur un banc de test. Capacités disponibles de 7 à 1150 Ncm.

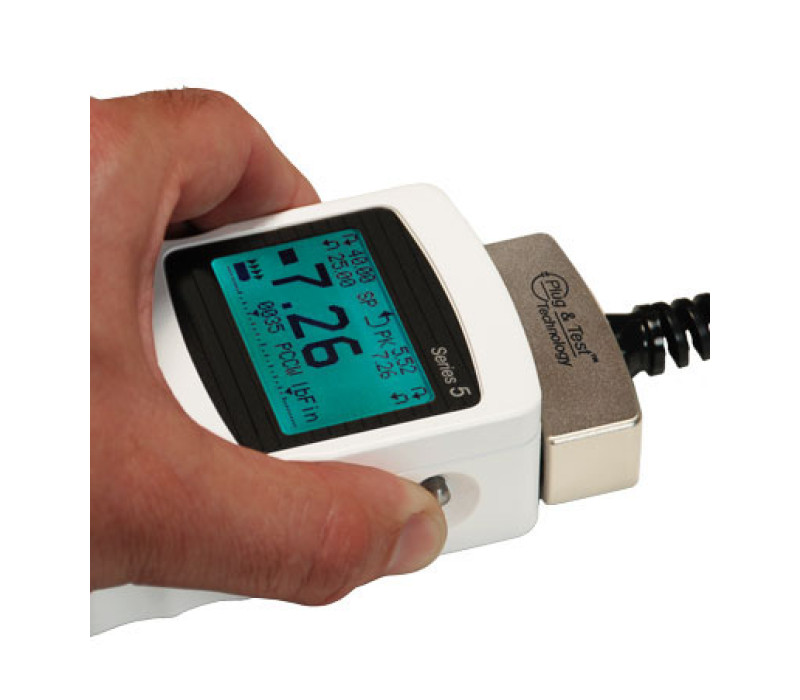

La série R50 est compatible avec les indicateurs de couplemètres de modèle de séries 7i, 5i et 3i (vendus séparément) grâce à une technologie unique Plug & Test : les capteurs sont facilement interchangeables.


Caractéristiques

  • Compatible avec les indicateurs digitaux de séries 7i, 5i et 3i
  • En aluminium robuste

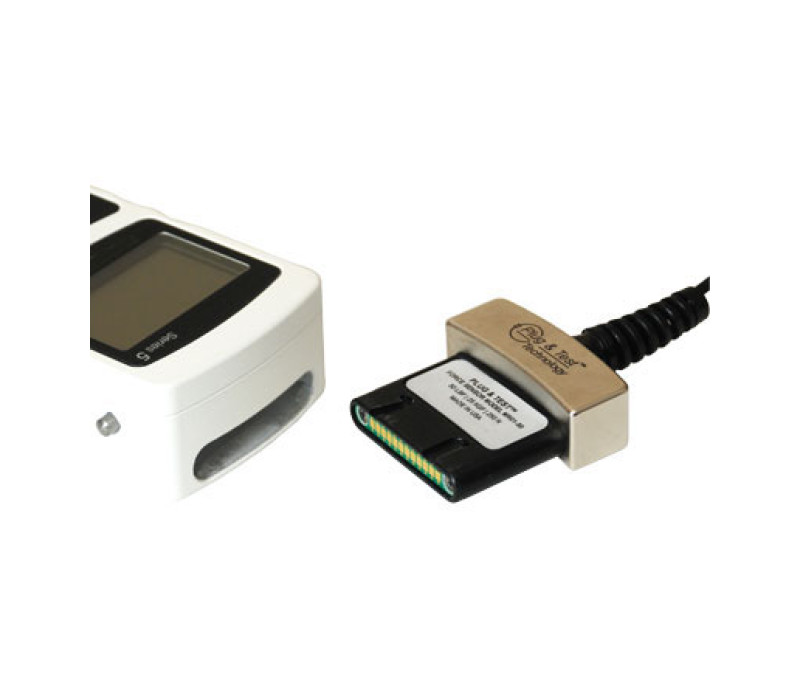

  • Connecteur unique Plug & TestTM qui contient toutes les données d'étalonnage et de configuration
  • Certificat d'étalonnage et de traçabilité NIST inclu
  • Mesure de 7 à 1150 Ncm

Plages de tension

Model Capacité avec modèle 7i / 5i Résolution avec modèle 7i / 5i Capacité avec modèle 3i Résolution avec modèle 3i
MR50-10Z 10ozFin
700gFcm
7kgFmm
70Nmm
7Ncm
0.005
0.5
0.005
0.05
0.005
10ozFin
7kgFmm
7Ncm
0.01ozFin
0.005kgFmm
0.005Ncm
MR50-20Z 20ozFin
1400gFcm
14kgFmm
14Ncm
140Nmm
0.01
1
0.01
0.1
0.01
20ozFin
14KgFmm
14Ncm
0.02ozFin
0.01kgFmm
0.01Ncm
MR50-50Z 50ozFin
3600gFcm
36kgFmm
350Nmm
35Ncm
0.02
2
0.02
0.2
0.02
50ozFin
36kgFmm
36Ncm
0.05ozFin
0.05kgFmm
0.05Ncm
MR50-12 12IbFin
1IbFft
140kgFmm
135Ncm
1.35Nm
0.005
0.0005
0.1
0.1
0.001
112IbFin
140kgFmm
135Ncm
0.001IbFin
0.1kgFmm
0.1Ncm
MR50-50 50IbFin
4IbFft
580kgFmm
570Ncm
5.7Nm
0.02
0.002
0.5
0.5
0.005
50IbFin
580kgFmm
570Ncm
0.05IbFin
0.5kgFmm
0.5Ncm
MR50-100 100IbFin
8IbFft
1150kgFmm
1150Ncm
0.05
0.005
0.5
0.5
100IbFin
1150kgFmm
1150Ncm
0.1IbFin
1kgFmm
1Ncm

Produits associés

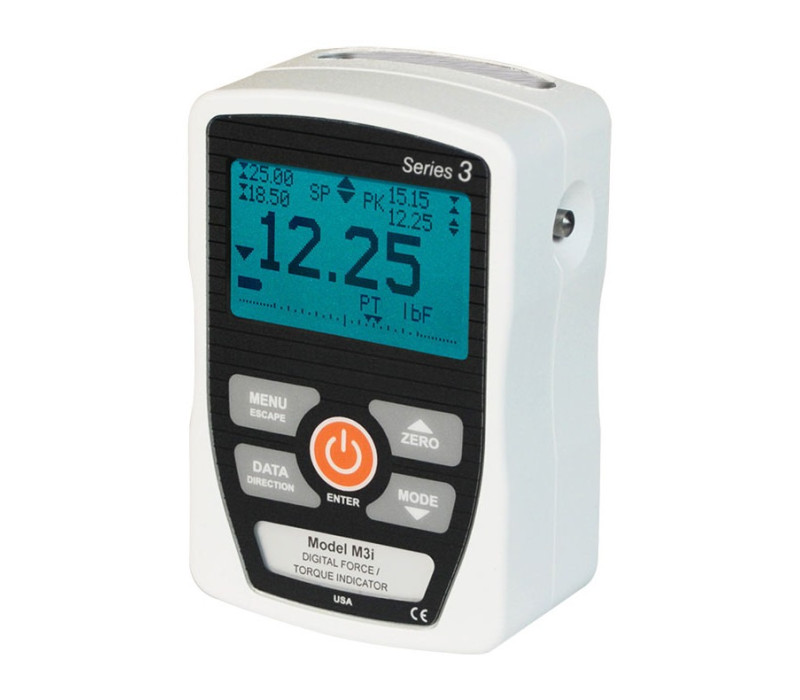

Series 3I Afficheur force/couple perfectionné


  • Capteurs interchangeables de force et de couple avec la technologie Plug & Test™
  • Taux d'échantillonnage de grande vitesse : 2 000 Hz
  • Les valeurs de pic et les points de configuration sont toujours affichés
  • Taille très compacte
  • Mode déclencheur externe : pour le test de contact du commutateur ou l'arrêt, à distance, de la mise à jour de l'écran
  • Valeurs de seuil programmables avec indicateurs de réussite/échec
  • Port USB pour sorties de données
  • Barre graphique de charge en temps réel avec marqueurs de seuils paramétrés
  • Alarmes sonores réglables et bouton de volume
  • Arrêt automatique programmable
  • Pile ou fonctionnement sur secteur
  • Logiciel de transfert de données MESURTM Lite inclus
  • Certifié CE

Plus de détails

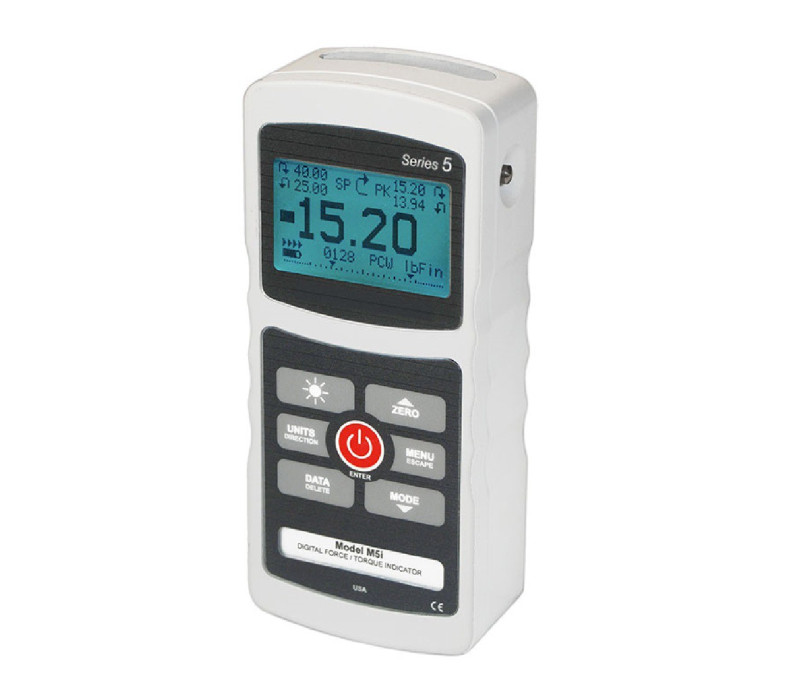

Series 5I Afficheur force/couple perfectionné


  • Capteurs interchangeables de force et de couple avec la technologie Plug & Test™
  • Protection par mot de passe pour touches individuelles et étalonnage
  • Sorties USB, RS-232, Mitutoyo et sorties analogiques
  • Mémoire de 1000 points avec statistiques (min, max, moyenne, écart-type) et sorties
  • Réglages programmables avec alarmes et sorties
  • Mode moyenne : calcule la moyenne des mesures sur le temps
  • Sortie de données automatique via USB/RS-232
  • Protection par mot de passe du capteur pour éviter d'utiliser un capteur non-autorisé
  • Fréquence d'échantillonnage avec vitesse élevée de 7000 Hz
  • Grand écran rétroéclairé
  • Barre graphique de charge en temps réel avec marqueurs de seuils paramétrés
  • Les valeurs des pics et des seuils paramétrés sont toujours affichées
  • Mode déclencheur externe : pour le test de contact du commutateur ou l'arrêt, à distance, de la mise à jour de l'écran
  • 5 unités de mesures sélectionnables
  • Alarmes sonores réglables et boutons de volume
  • Certifié CE

Plus de détails

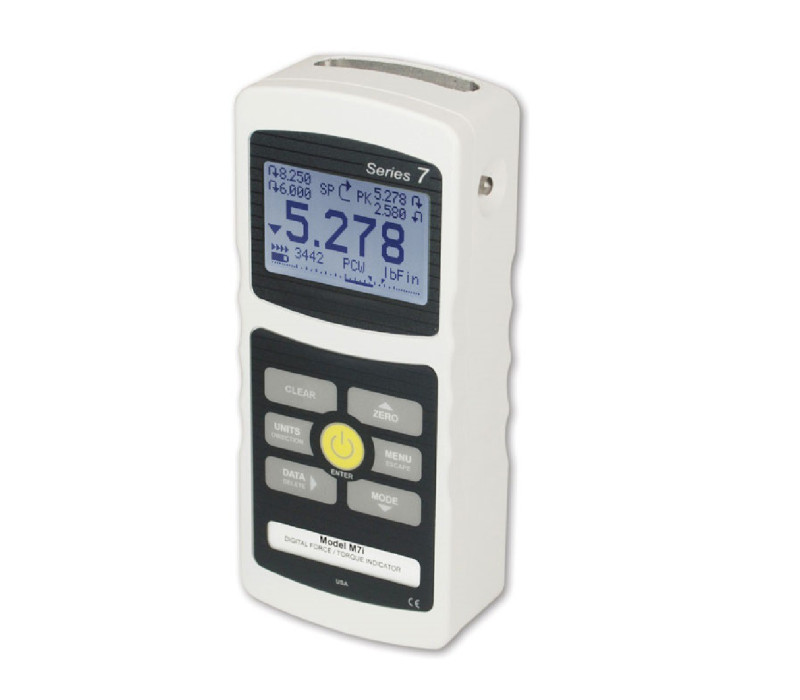

Series 7I Afficheur force/couple perfectionné


  • Capteurs interchangeables de force et de couple avec technologie plug & Test (capteurs vendus séparément)
  • Protection par mot de passe pour touches individuelles et étalonnage
  • Capture en continue des données jusqu’à 5 000 points de données, à 14 000 Hz max, téléchargeables vers un PC
  • Sorties USB, RS-232, Mitutoyo et analogique
  • Sortie automatique / stockage de données / mise à zéro de divers achèvements d’évènements
  • 5 unités de mesure, plus coefficient de friction et unités définies par l’utilisateur avec choix du nom
  • Valeurs de seuil programmables avec indicateurs et sorties
  • Mode déclencheur externe - pour basculer en mesure contact ou pour arrêter la mise à jour de l'écran à distance
  • Protection par mot de passe du capteur pour éviter d'utiliser un capteur non-autorisé
  • Taux d’échantillonnage de grande vitesse 14 000 Hz
  • Mémoire de point de donnée individuel jusqu’à 5 000 mesures
  • Détection de cassure d’échantillon avec fonctions automatiques comprenant l’arrêt du mouvement d’un banc de test motorisé Mark-10
  • Détection du 1er / 2nd pic
  • Chaîne de commande à pédale programmable
  • Mode moyenne – calcule la moyenne des valeurs dans le temps
  • Certifié CE

Plus de détails

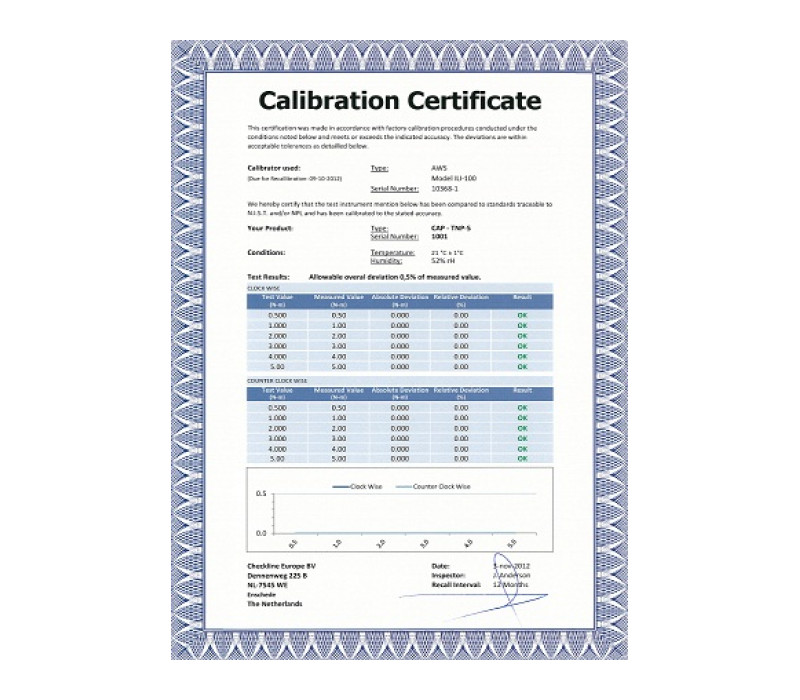

Cic-Torque Etalonnage instrument de couple


  • Planification facile des étalonnages
  • Délai court

Plus de détails


Accessoires

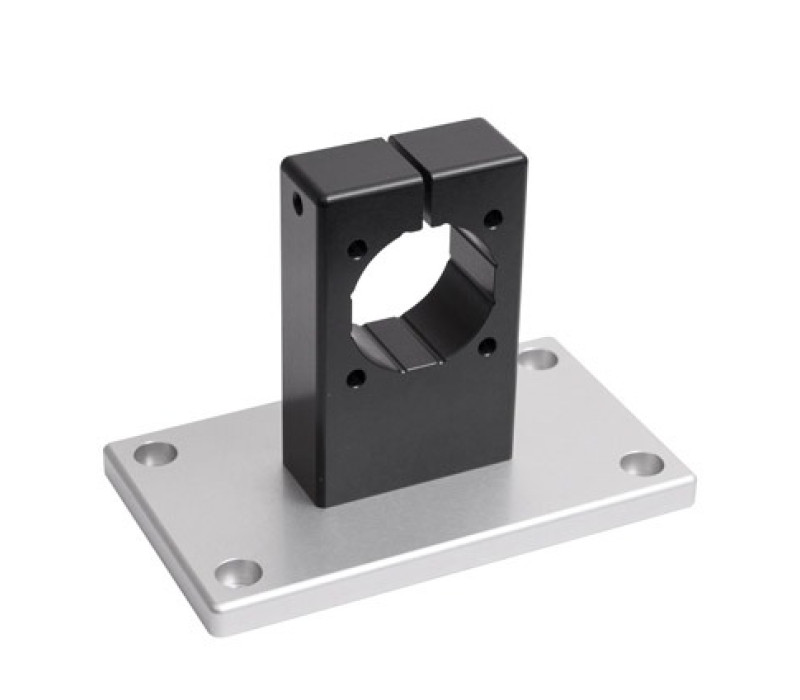

AC1007

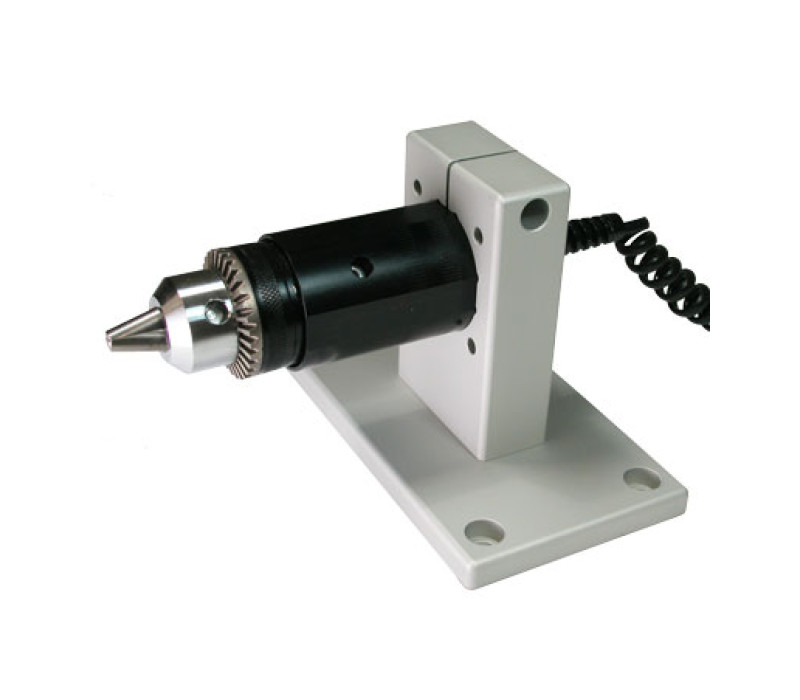

  • Support de table pour fixation de mandrin Jacobs R50

Plus de détails


Dimensions

Dimensions Systèmes de couple et de force R50 Series


Spècifications

Précision :
± 0,35 % de l'échelle totale + indicateur
Poids :
A partir de 600 g
Garantie :
3 ans

Achetez maintenant

Produits


Nom du produit
Prix
Quantité
MR50-10ZE - Capteur de couple - 7 Ncm
€ 793,00

MR50-20ZE - Capteur de couple - 14 Ncm
€ 793,00

MR50-50ZE - Capteur de couple - 35 Ncm
€ 793,00

MR50-12E - Capteur de couple - 135 Ncm
€ 746,00

MR50-50E - Capteur de couple - 570 Ncm
€ 746,00

MR50-100E - Capteur de couple - 1150 Ncm
€ 746,00



Accessoires


Nom du produit
Prix
Quantité
AC1007 Mounting kit, R50 table top
€ 90,00

Tous les prix mentionnés sont hors T.V.A. et hors frais de port.
Statut du produit : Disponible , Pré-commande de 1-2 semaine(s) , commande spéciale, sur demande
