![1/2 " ULTRASONIC DUAL ELEMENT TRANSDUCERS, Transducteurs ultrasoniques de 1/2" compatibles avec des jauges de plusieurs marques](/products/127587/large/gallery1.jpg ". Transducteurs ultrasoniques de 1/2" compatibles avec des jauges de plusieurs marques")

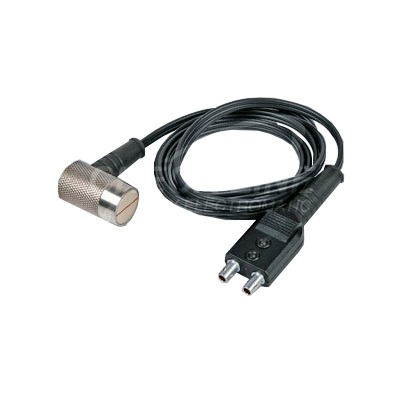

Transducteurs à Double Élément de 1/2"
Note importante : Les modèles de transducteurs à double élément T-104-XXXX font désormais partie de la série de transducteurs ultrasoniques à double élément 1/2". Toutes les spécifications, comparaisons et prix de la série 1/2" sont indiqués ci-dessous.
Les transducteurs à double élément de 1/2" de Checkline sont conçus pour la mesure de l’épaisseur de paroi sur une large gamme de matériaux, y compris les surfaces rugueuses, courbes ou corrodées. Ces transducteurs sont compatibles avec la plupart des jauges ultrasoniques Checkline et conviennent aux matériaux standards ou revêtus, selon le modèle.
Avec différentes fréquences, niveaux d’amortissement et options de connecteur disponibles, ces sondes s’adaptent à divers types d’épaisseurs de paroi et conditions de surface. Elles sont idéales pour les mesures générales ou dans des environnements d’inspection exigeants où la précision et la répétabilité sont essentielles.
Caractéristiques principales (selon le type) :
- Multiples options de fréquence : Disponibles de 1 à 10 MHz pour des performances adaptées aux matériaux fins ou épais.
- Conception de diamètre 1/2" : Optimisée pour de grandes surfaces, y compris des matériaux légèrement courbes ou irréguliers.
- Compatibles avec les jauges à double élément : Conçus pour toutes les jauges Checkline utilisant des sondes double élément avec connecteurs LEMO.
- Connecteurs latéraux : Conception ergonomique et compacte facilitant l’accès dans les environnements restreints.
- Variantes d’amortissement : Disponibles en modèles standard ou pour revêtements, avec différents niveaux d’amortissement.
Avantages clés :
- Performance fiable : Conçus pour fournir un signal constant et un couplage optimal sur des surfaces rugueuses, peintes ou corrodées.
- Adaptés aux matériaux revêtus : Les versions pour revêtements permettent d’isoler l’épaisseur du matériau de base en minimisant les pertes de signal dues aux couches de revêtement.
- Guide de sélection rapide : Les tableaux de fréquences et d’amortissement facilitent le choix du transducteur adapté à chaque application.
Ces transducteurs à double élément de 1/2" offrent une solution fiable pour un large éventail de mesures d’épaisseur de paroi. Leur construction robuste et leur réponse en fréquence optimisée en font un accessoire indispensable pour les inspections ultrasoniques professionnelles.
Contactez-nous pour choisir la configuration de transducteur la mieux adaptée à votre jauge et à vos besoins d’inspection.
Caractéristiques
- Diamètre du transducteur: 1/2 pouce (12,7 mm), adapté aux applications générales et aux surfaces courbes.
- Plage de fréquences: Disponible de 1 MHz à 10 MHz selon le modèle.
- Jauges compatibles: Fonctionne avec les jauges d’épaisseur ultrasonores à double élément Checkline (connecteur LEMO).
- Type de connecteur: Connexion latérale encapsulée pour une manipulation facile dans les espaces restreints.
- Compatibilité d’application: (Varie selon le modèle) Conçu pour les métaux peints et non peints, y compris les surfaces corrodées ou usées.
- Options d’amortissement: Disponibles en versions standard et spécifiques aux revêtements, adaptées aux applications.
- Guide de sélection: Se référer au tableau fréquence/amortissement pour choisir le modèle en fonction du type de mesure et/ou de la jauge utilisée.
| Item | CCTK | CCIK | IQCK | IQCPK | CDK | CDTK | CDIK |
|---|---|---|---|---|---|---|---|
| CME5 | X | - | X | - | - | - | - |
| CMEX5 | - | X | - | X | - | X | X |
| E5-HBS | X | X | - | - | - | - | X |
| Tramex APP | X | X | X | X | - | X | X |
| DL-RHTA | X | - | - | - | - | - | - |
| CTP | X | - | - | - | - | - | - |
| IRT2 | - | X | - | X | - | - | X |
| IRTDP | - | - | X- | - | - | - | - |
| CMP | - | - | - | - | X | X | X |
| HIPP | - | - | - | - | - | - | X |
| RHIE2B | - | - | - | - | - | - | X |
| RHHLsR | - | - | - | - | - | - | X |
| CALCRH | - | - | - | - | - | - | X |
| ALLBAG | X | - | X | X | - | - | - |
| MAXMULTI | - | X | - | - | X | X | X |
CCTK: Concrete Installer Tech Kit CCIK: Concrete Coatings Inspector Kit IQCK: Flooring Installation Quick Check Kit IQCPK: Flooring Installation Quick Check Plus Kit CDK: Concrete Determinator Kit CDTK: Concrete Determinator Tech Kit CDIK: Concrete Determinatir Inspector Kit |
|||||||
Dimensions
Conçu pour une précision optimale et une intégration compacte, ce transducteur présente les dimensions clés suivantes :
• Diamètre de la surface active : 18 mm – standard pour une surface de contact de 1/2"
• Longueur de la tête : 22,2 mm – hors câble
• Diamètre du corps : 19 mm
Ces dimensions plus grandes assurent la compatibilité avec la plupart des jauges d’épaisseur ultrasoniques et permettent un balayage rapide ainsi qu’un contact fiable sur les surfaces mesurées.
Série TI-25 Jauges d’Épaisseur de Paroi
- Mémoire et enregistrement des données : Les modèles DLX et DLXT intègrent une mémoire interne capable de stocker jusqu’à 10 000 mesures.
- Compatibilité avec les accessoires : Compatible avec une large gamme de blocs d’étalonnage, de coupleurs et de transducteurs alternatifs.
- Garantie : Garantie de 5 ans pour le mesureur et 90 jours pour le transducteur.
Plus de détails
Achetez maintenant
Statut du produit : Disponible: 1 - 3 jours, Delai: 1 - 3 semaine(s), commande spéciale sur demande
