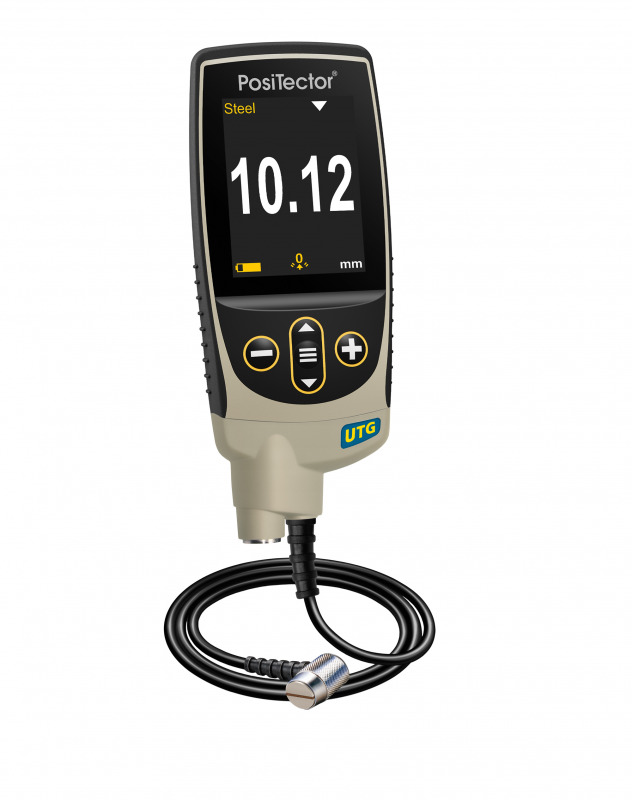

Le PosiTector UTG mesure l'épaisseur de parois de matériau comme l'acier, le plastique et plus en utilisant les ultrasons. Idéal pour mesurer les effets de la corrosion ou de l'érosion des réservoirs, des tuyaux ou autres structures avec l'accès limité à un seul coté. Les modèles (UTG-ME) de multiple échos mesurent l'épaisseur du métal à travers la peinture sans avoir besoin de retirer le revêtement.
Ce modèle est disponible avec la sonde corrosion ou la sonde multiple-écho
Simple
Durable
Précis
Polyvalent
Puissant
(caractéristiques standard ou avancées)
| Standard (1) | Advancé (3) |
 |
 |
| Caractéristiques | Standard (1) | Advancé (3) |
|---|---|---|
| Ecran LCD haut contraste | Monochrome | Couleur |
| Capacité de stockage de mesure | 250 en un groupe | 100 000 dans jusqu'à 1000 groupes |
| Statistiques - calcul instantané de la moyenne, de l'écart-type, de l'épaisseur min/max et du nombre de lectures pendant la mesure | ||
| Alertes sonore et visible lorsque les mesures excèdent vos limites spécifiées | ||
| Min Scan - taux de mesure jusqu'à 20 mesures par seconde avec un affichage du min et du max pour une inspection rapide sur une large zone | ||
| A Scan - avec gain ajustable et capture d'écran pour une analyse complémentaire et pour la documentation | - | |
| B Scan - affiche le profil de la section transversale du matériau testé | - | |
| Fichier d'annotation - Créer des noms de fichier et saisir des notes directement sur l'instrument en utilisant un clavier QWERTY familier. | - | |
| Technologie sans fil Bluetooth pour transférer les données vers un PC ou vers une imprimante portable optionnelle | - | |
| Aide à l'écran, graphique en temps réel, notes de fichier et image promptée | - |
Sonde de corrosion
Mesure l'épaisseur de parois de matériaux comme l'acier, le plastique et plus encore. Idéal pour mesurer les effets de la corrosion ou de l'érosion sur des réservoirs, des tuyaux ou toutes autres structures avec l'accès limité à un seul coté.
Sonde multiple-Echo
Mesure rapide et avec précision l'épaisseur métallique à travers la peinture sans avoir à retirer le revêtement. Méthode la plus précise pour mesurer l'épaisseur restante d'une paroi d'une struture peinte sachant qu'elle ne tient pas compte du revêtement, réduit le temps d'inspection et le coût. Aussi idéal pour mesurer sur des matériaux à sablage ou sur d'autres applications nécessitant une surface d'usure durable.
| Corrosion (UTG-C) | Multiple Echo (UTG-ME) | ||
|---|---|---|---|
| Type de sonde | Elément double 5 MHz | Contact 5 MHz | |
| Capacité à travers la peinture (Multiple Echo) |
Non | Oui | |
| Plage de mesure* (Echo simple) |
de 0.040" à 5.000" de 1.00 à 125.00 mm |
de 0.100" à 5.000" de 2.50 à 125.00 mm |
|
| Plage de mesure* (Multiple Echos) |
N/A | de 0.100" à 2.500" de 2.50 à 60.00 mm |
|
| Résolution | 0.001" / 0.01 mm | 0.001" / 0.01 mm | |
| Précision | ± 0.001" / ± 0.03 mm | ± 0.001" / ± 0.03 mm | |
| *La plage de mesure est pour l'acier et dépend des conditions de surface, de température et du matériau. | |||
| Matériau (Menu Option) | Vitesse longitudinale | Plage Min* | Plage Max* | |||
|---|---|---|---|---|---|---|
| in/us | m/s | in | mm | in | mm | |
| Fonte (fer) | 0.179 | 4547 | 0.040 | 1.02 | 5.000 | 127.00 |
| SS 303 (SS303) | 0.223 | 5664 | 0.040 | 1.02 | 5.000 | 127.00 |
| Acier 1018 (Acier) | 0.233 | 5918 | 0.040 | 1.02 | 5.000 | 127.00 |
| Al 2024 (Alum) | 0.251 | 6375 | 0.050 | 1.27 | 5.000 | 127.00 |
| PLEXIGLAS (Plexi) | 0.106 | 2692 | 0.040 | 1.02 | 2.000 | 50.80 |
| PVC (PVC) | 0.094 | 2388 | 0.035 | 0.89 | 2.000 | 50.80 |
| POLYSTYRENE (Poly) | 0.081 | 2057 | 0.035 | 0.89 | 2.000 | 50.80 |
| * Les plages peuvent changer selon la rugosité de la surface, la température ou les propriétés du matériau | ||||||
Uniquement modèle couleur (3). Un graphique sur lequel l'amplitude de l'impulsion reçue est représentée le long de l'axe y et la distance de déplacement de l'impulsion à ultrasons le long de l'axe x.
Uniquement modèle couleur (3). Un graphique sur lequel le profil de la section transversale du matériau est représenté.
