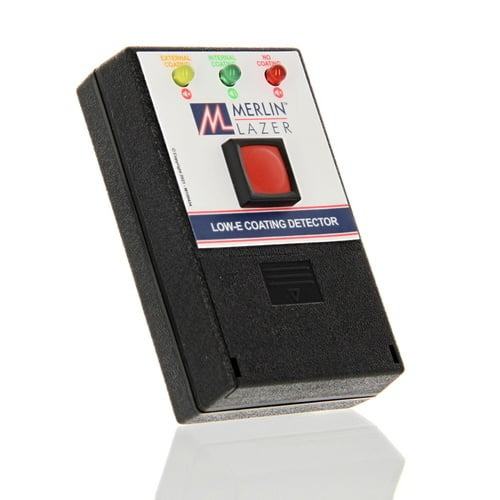

Merlin Low-E Détecteur de revêtement

Le détecteur de revêtement Merlin Lazer Low E est idéal pour :
- Identifier un verre Low-E (faible émissivité) d'une simple pression sur un bouton
- Vérifier la conformité avec le document L

Le verre Low-E est un composant essentiel des fenêtres avec un haut rendement énergétique. Elles comportent un revêtement pratiquement invisible que l'instrument est capable de détecter. Le détecteur de revêtement Merlin Low-E est un appareil de test à double action, il est conçu pour détecter le verre K Pilkington ainsi que tous les autres revêtements de faible émissivité sur des panneaux vitrés simples et doubles. Il indique également sur quelle surface il est présent.

Placez simplement l'outil sur le verre à examiner, si l'instrument détecte la présence d'un revêtement sur une partie du verre, un signal sonore sera émis et le voyant vert s'allumera. Ainsi, les installateurs et les inspecteurs peuvent vérifier la présence du revêtement et l'orientation correcte de l'unité.

Verre simple Lors de la fabrication, il est important de savoir sur quelle surface du verre le revêtement à faible E est présent.
Il suffi t de mettre les deux capteurs métalliques contre le verre comme montré ci-dessous.
Nota: Il est inutile d’appuyer sur le bouton rouge étant donné que les capteurs s’autoactivent.

Verre simple - Position 1 Lorsque les capteurs ne sont pas en contact avec le revêtement à faible E, on n’entendra pas de tonalité.(Figs. 1) Lorsque les capteurs sont en contact avec le revêtement à faible E, le détecteur émettra une tonalité pour indiquer sa présence.(Figs. 2)

Unités à double vitrage
Pour vérifi er la présence d’un revêtement à faible E dans une unité à double vitrage, il suffi t de mettre l’outil à plat sur le verre comme montré ci-dessous et d’appuyer sur le bouton rouge.

Unités à double vitrage - Position 2 Si l’outil ne détecte pas la présence d’un revêtement à faible E sur le panneau de verre avec lequel l’outil est en contact, aucune tonalité ne sera émise. Si aucune tonalité n’est émise, il suffi t de répéter cette procédure de l’autre côté de l’unité comme montré ci-dessous.(Figs. 3) Si l’outil détecte la présence d’un revêtement à faible E sur le panneau de verre avec lequel l’outil est en contact, une tonalité sera émise pour l’indiquer. (Figs. 4)

Si vous souhaitez vérifi er qu’une unité à double vitrage a été fabriquée correctement et que le revêtement est correctement orienté vers la lame d’air, il suffi t de suivre la procédure pour détecter quel panneau de verre possède le revêtement à faible E comme montré aux Figs. 3 & 4 ci-dessus.

Une fois cela fait, il suffi t de mettre les deux capteurs métalliques en contact avec le verre comme montré aux Figs.1 & 2.
Le revêtement devrait toujours être tourné vers la lame d’air et ne pas être exposé à l’extérieur où il peut s’endommager.
Par conséquent, on ne devrait pas entendre de tonalité pendant cette partie du test.
