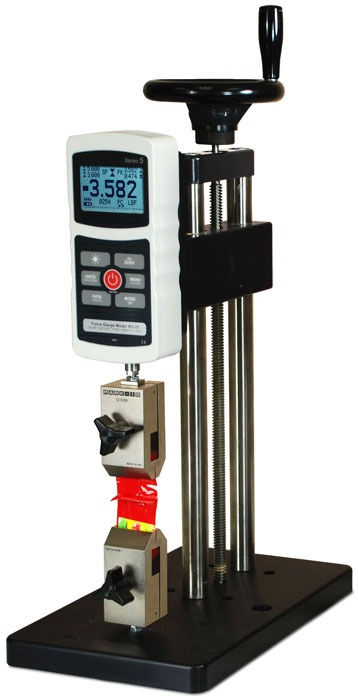

ES20 Banc d'essai mécanique
Découvrez l'ES20, un banc d'essai de force à manivelle conçu pour offrir un contrôle de mouvement supérieur lors des tests de traction et de compression. Avec une capacité allant jusqu'à 500 N / 50 kg et une distance totale de déplacement de 229 mm, cet équipement est idéal pour une variété d'applications dans des environnements à espace limité.
Caractéristiques Principales :- Polyvalence et Précision: Équipé d'une manivelle permettant un réglage fin du mouvement, assurant des résultats précis et constants.
- Conception Compacte: Avec un poids de seulement 4,5 kg et une structure compacte, il est parfait pour les laboratoires et les ateliers disposant de peu d'espace.
- Large Compatibilité: Parfait pour une utilisation avec les jauges de force numériques Mark-10 et leurs accessoires, facilitant l'installation de solutions de test complètes.
- Options de Personnalisation: Disponible avec des kits pour monter un indicateur à cadran, offrant ainsi une flexibilité dans la mesure et le suivi des déplacements.
Pour plus d'informations sur la manière dont l'ES20 peut améliorer vos tests de force, contactez-nous.
Caractéristiques
- Trous de montage qui permettent de fixer le banc
- Grand plateau de base avec 5 trous filetés #10-32 pour fixer l'appareil.
- Kit d'indication du déplacement, en option, avec écran de 25.4 mm
Le banc d'essai de force manuel ES20 est livré avec :
- jeu de clés Allen
- Volant à main
- 4 vis à oreilles pour dynamomètre
Comparaison des bancs d'essai manuels
| Modèle | Capacité de force | Course d'essai maximale | Méthode de chargement | Tarif de déplacement | Maximum, dégagement d'échantillon |
|---|---|---|---|---|---|
| ES05 | 150N | 38mm | Levier à ressort | 25,4 mm par tour de levier | 223mm |
| ES10 | 500N | 229mm | Levier à ressort | 26,7 mm par tour de levier | 229mm |
| ES20 | 500N | 229mm | Molette manuelle supérieure | 1,5 mm par tour de roue | 229mm |
| ES30 | 1000N | 330mm | Roue manuelle latérale | 1,3 mm par tour de roue | 356mm |
| TSA750(H) | 3750N | 95mm (with travel stops) 152mm (without travel stops) | Levier à crémaillère réglable par paliers de 30° | 76,2 mm par tour de levier | Vertical: 267mm Horizontal: 368mm |
| TSB100 | 500N | 95mm (with travel stops) 152mm (without travel stops) | Levier à crémaillère réglable par paliers de 30° | 76,2 mm par tour de levier | 330mm |
| TSC1000(H) | 5000N | 89mm | Roue manuelle en ligne | 2,5 mm par tour de roue | Vertical: 254mm Horizontal: 330mm |
| TSF(H) | 5000N | 102mm | Roue manuelle latérale | 0,34 mm par tour de roue | Vertical: 356mm Horizontal: 459mm |
| - La course d'essai maximale et/ou l'espace libre dépendent des pinces ou accessoires utilisés lors des essais. Les dimensions indiquées sont sans pinces ni accessoires. - Les rallonges de colonne sont disponibles pour tous les modèles, sauf ES05, ES10 et ES20. - Les modèles marqués d'un (H) sont disponibles en versions verticale et horizontale. |
|||||
Dimensions
Dimensions du banc d'essai de force manuel ES20
Toutes les tailles en pouces et (mm)
Series-3 Dynamomètre digital
- Taux d'échantillonnage de grande vitesse : 2000 Hz
- Sortie de données USB (un seul point de mesure)
Plus de détails
Series-4 Dynamomètre digital avec sortie
- Ports USB, RS-232, Mitutoyo et analogiques
- Taux d'échantillonnage à 3000 Hz
Plus de détails
Series-5 Dynamomètre digital perfectionné
- Taux d'échantillonnage à haute vitesse de 7 000 Hz
- Sorties USB, RS-232, Mitutoyo et analogique
Plus de détails
Accessoires
ES001 Distancemètre à cadran analogique
- Affiche jusqu'à 1" de déplacement
- Résolution de 0.001"
Plus de détails
ES002 Distancemètre numérique
- Affiche jusqu'à 25.4 mm de déplacement
- Résolution de 0.01mm
Plus de détails
Catégorie Attaches Mark-10
Vous trouverez ici des poignées et des supports pour les appareils de mesure de force et de couple Mark 10
Plus de détails
Spécifications
| Capacité de charge : | 500 N, 50 kg |
| Distance maximale de déplacement : | 229 mm |
| Méthode de charge : | Manivelle montée sur le dessus de l'appareil |
| Pas de déplacement : | 1,5 mm par tour |
| Dimensions : | 152 mm x 254 mm x 431 mm - largeur x profondeur x hauteur |
| Poids : | 4,5 kg |
| Garantie : | 3 ans |
