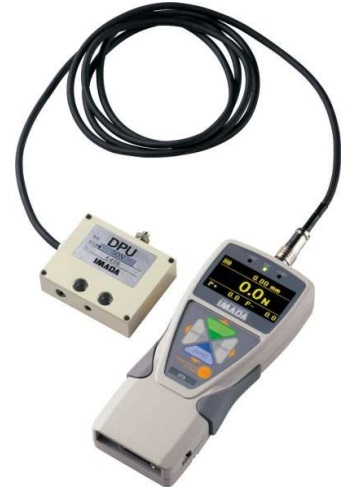

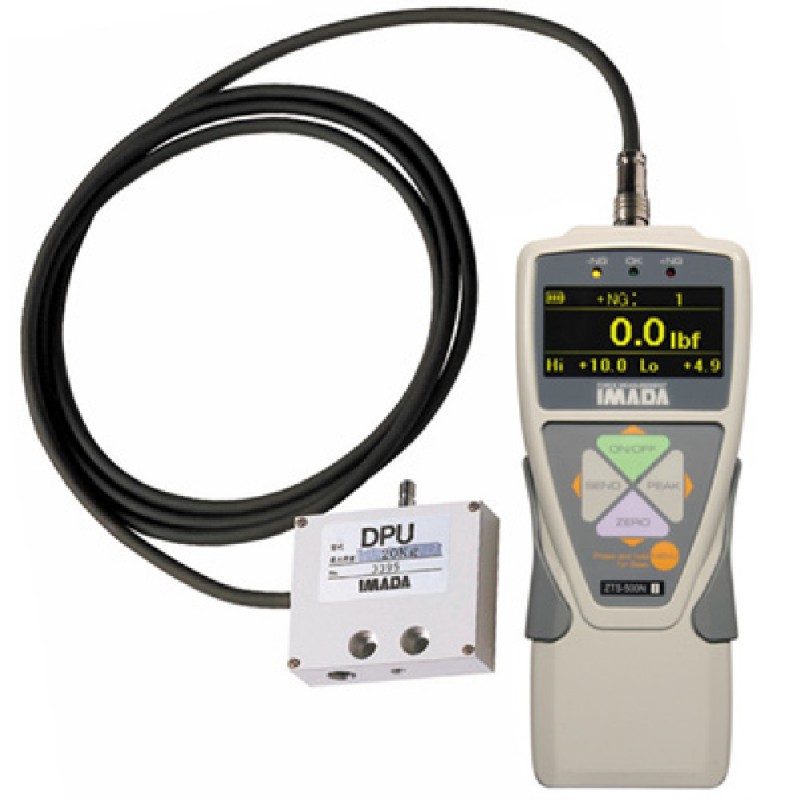

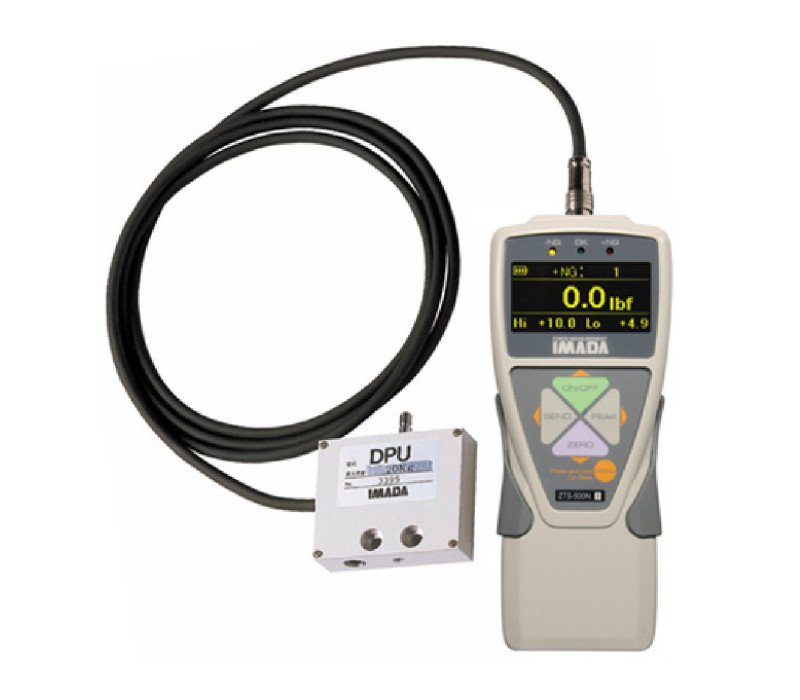

ZT-DPU Dynamomètre numérique avec capteur à distance

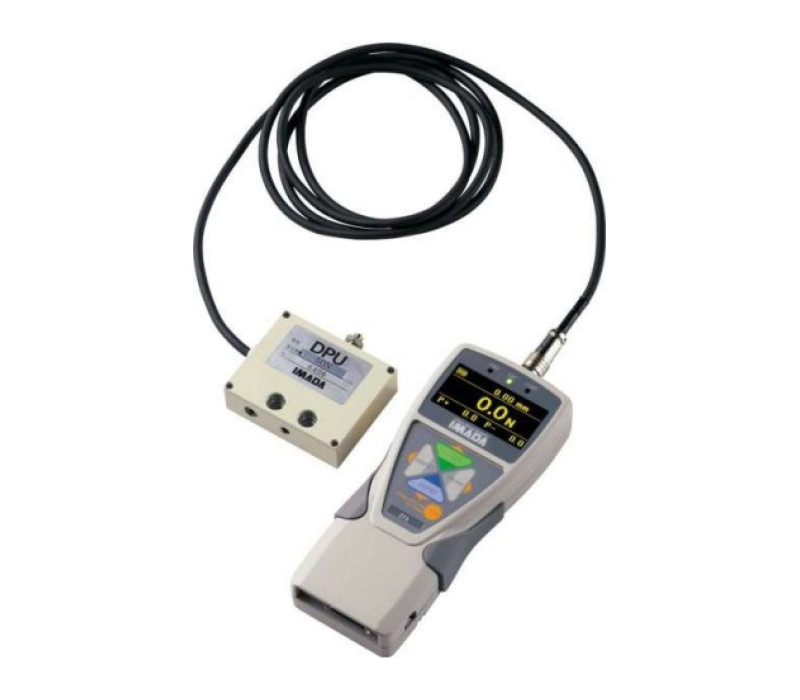

Le dynamomètre numérique ZT-DPU

ZT-DPU Dynamomètre numérique avec capteur à distance

Le dynamomètre de série ZT est conçu avec un affichage électroluminescent EL, il est donc très visible dans des endroits sombres. Cet appareil à capteur séparé est idéal pour une utilisation dans des espaces confinés ou pour effectuer des mesures d’accès difficiles. Il est disponible dans des gammes de 2 N à 20 kN.
Tous les capteurs standards peuvent être utilisés pour des mesures de compressions et de tensions. Un câble standard de 2 mètres de longueur permet de connecter le dynamomètre au capteur. C’est un instrument très agréable à utiliser avec ses menus de fonctionnement simples. Il dispose de menus à programmes multi-langues : Anglais, Espagnol, Français, Chinois, Allemand, Italien, Coréen et Japonais.
Le logiciel d’enregistrement de données, ZT-Logger qui est inclus, peut transférer des données vers un ordinateur en un seul clic

Valeur affichée lorsque vous appuyez sur le bouton SEND
Données en continue (10 données/sec). (Vous pouvez réaliser un graphique avec Excel ultérieurement)
Données enregistrées dans la mémoire interne

Vous pouvez l’utiliser à la main pour des tests de compression/tension de base, mais nous vous recommandons de combiner le dynamomètre avec un banc de test.

Les dynamomètres ZT-Séries sont disponibles en 2 versions :
Séries ZTS (Standard) & Séries ZTA (Avancée)

Le ZTA (avancé) possède plus de fonctions utiles :
Caractéristique 1 : Le déplacement I/O devient possible, cela signifie que vous pouvez ajouter/supprimer un déplacement avec la force lorsque vous combinez un banc de test possédant une échelle linéaire à l’aide d’un câble approprié ou d'une échelle DMK.

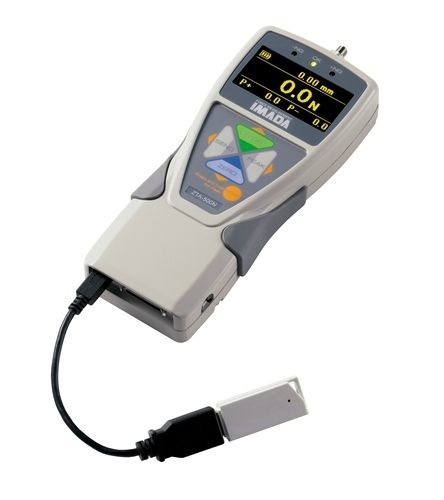

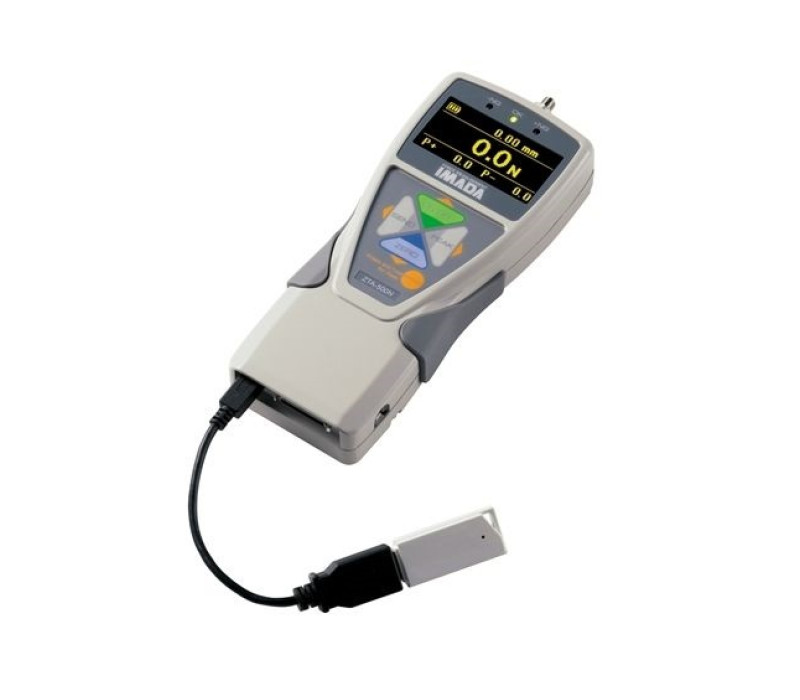

Caractéristique 2 : Données en continue (100 données/sec) peuvent être enregistrées sur une clé USB, cela signifie que vous pouvez enregistrer 100 données/sec en temps réel sur une clé USB au format CSV. Vous pouvez également transférer les données de la mémoire interne vers une clé USB.
Même dans le cas où vous ne pouvez pas connecter l’ordinateur pendant la mesure, vous pouvez enregistrer des données sur la clé USB et ultérieurement transférer des données vers un ordinateur via la clé USB. Sur l’ordinateur, vous pouvez exploiter les données sur un graphique avec Excel.
Caractéristique 3 : La valeur minimale/maximale des données de la mémoire interne peut être indiquée.
Une valeur moyenne des données de la mémoire interne peut être indiquée. Vous pouvez définir une valeur de charge (A), le dynamomètre peut capturer 2 valeurs de pics juste avant la diminution de la valeur de charge définie.

Prix à partir de € 1.178,00

Commandez maintenant

Capteur (cellule de charge) séparé
Différents types de capteurs sont disponibles pour s’adapter à vos conditions de mesure
Menus du programme multi-langues : Anglais, Espagnol, Français, Chinois, Italien, Koréen et Japonais
Indicateurs LED à codes colorés et signal de sortie de test Go/No Go
Design ergonomique avec des poignées antidérapantes, construction métallique très robuste
Taux d’échantillonnage élevé (max. 2000 données/sec) : capture plus précise de la valeur de force
Affichage électroluminescent qui est très visible dans des lieux sombres
Piles internes Ni-MH ou adaptateur AC
Convient pour mesurer dans des espaces limités
Cellule de charge sélectionnable selon les conditions de mesure
Les unités kgf, lbf et N sont sélectionnables
Menus facile à utiliser : rendent la programmation simple dans huit langues. Sélection d’unités, écran inversé, réglage des valeurs seuils haut/bas et toutes les autres fonctions en language clair.
Capacité jusqu’à 20 kN (tension/compression)
Alarme surcharge et signal de sortie

Video

▶

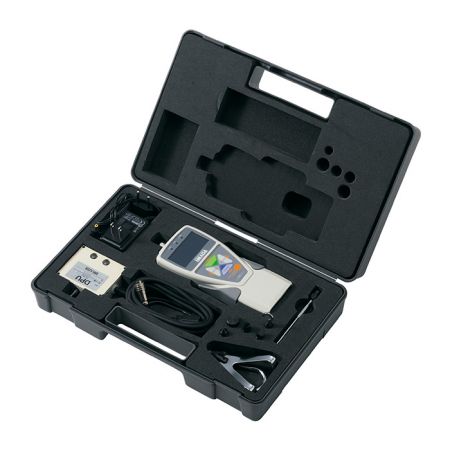

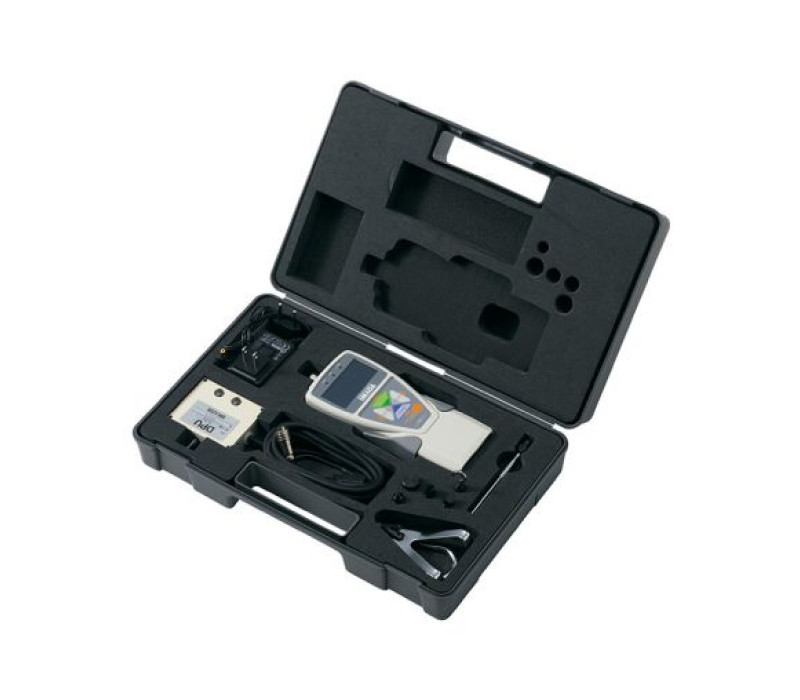

Le ZT-DPU est livré dans un set complet comprend :

Le dynamomètre
Le capteur à distance
Le set complet de fixations
Le logiciel d’acquisition de données ZT Logger
Le câble USB
Le chargeur/adaptateur AC
Le certificat d’étalonnage et de traçabilité NIST
La mallette de transport

Précision :	± 0,2 % pleine échelle, ± 1 LSD
Unités sélectionnables :	Newtons, kgf(gf) ou lbf(ozf)
Capacité surcharge :	200 % de la pleine échelle (indicateur surcharge clignotant au-delà de 110 % de la pleine échelle)
Alimentation :	Piles Ni-MH rechargeables ou adaptateur AC
Indicateur piles :	Indique trois états de charge, haut, médian et faible
Mémoire :	Non-volatile, rappel jusqu’à 1 000 données
Valeurs seuil :	Valeurs seuils hautes/basses programmables, LEDs blanches / code couleur & signal de sortie
Sorties :	Sorties USB (port COM virtuel), RS-232C, sortie Digimatic et sortie analogique ± 2 VDC, comparateur 3 étapes (-NG/OK/+NG)
Température de fonctionnement :	de 0 à 40 °C (de 32 à 100 °F)
Affichage :	Organique EL à 4-chiffres
Mise à jour de l’affichage :	10 / sec
Taux d’échantillonnage :	2000 données / sec au maximum
Poids :	Indicateur : Approx. 490 g (cellule de charge : reportez-vous s’il vous plait aux caractéristiques de chaque cellule de charge)
Garantie :	1 an

ZT-Series Features

Fonctions	ZTS (Standard)	ZTA (Advanced)
Fonctions
Maintien du pic
Judgment OK/NG
Affichage multiple
Sensibilité	4 étapes	4 étapes
Affichage multiple
Mémoire interne	1000 données	1000 données
+/- Force
Mise à zéro auto de la minuterie
Alarme +NG
Arrêt auto
Calendrier
Baisse 1er/2nd pic
Détection du déplacement pour un pic de force
Réinitialiser le déplacement
Sortie
Série (RS232C)
Digimatic [*4] Mitutoyo
Analogique	Approx. +/- 2V P.E.	Approx. +/- 2V P.E.
USB
Seuils haut/bas
Avertissement surcharge
Sortie haut/bas
Mémoire dans clé USB [Clé USB n’est pas inclue]
Déplacement

Fiche technique ZT-DPU

Fiche technique des pièces

Plages de tension

Model	Ranges	Capacité	Résolution	Filetage	Pièces incluses
ZTS/ZTA-DPU-2N	2 N 200 gf 7 ozf	2.000 N 200.0 gf 7.00 ozf	0.001 N 0.1 gf 0.01 ozf	M6	A1 to A8
ZTS/ZTA-DPU-5N	5 N 500 gf 18 ozf	5.000 N 500.0 gf 18.00 ozf	0.001 N 0.1 gf 0.01 ozf	M6	A1 to A8
ZTS/ZTA-DPU-10N	10 N 1 kgf 2.2 lbf	10.00 N 1.000 kgf 2.200 lbf	0.01 N 0.001 kgf 0.001 lbf	M6	A1 to A8
ZTS/ZTA-DPU-20N	20 N 2 kgf 4.4 lbf	20.00 N 2.000 kgf 4.400 lbf	0.01 N 0.001 kgf 0.001 lbf	M6	A1 to A8
ZTS/ZTA-DPU-50N	50 N 5 kgf 11 lbf	50.00 N 5.000 kgf 11.00 lbf	0.01 N 0.001 kgf 0.01 lbf	M6	A1 to A8
ZTS/ZTA--DPU-100N	100 N 10 kgf 22 lbf	100.0 N 10.00 kgf 22.00 lbf	0.01 N 0.01 kgf 0.01 lbf	M6	A1 to A8
ZTS/ZTA-DPU-200N	200 N 20 kgf 44 lbf	200.0 N 20.00 kgf 44.00 lbf	0.01 N 0.01 kgf 0.01 lbf	M6	S1 to S8
ZTS/ZTA-DPU-500N	500 N 50 kgf 110 lbf	500.0 N 50.00 kgf 110.0 lbf	0.1 N 0.01 kgf 0.01 lbf	M6	S1 to S8
ZTS/ZTA-DPU-1000N	1000 N 100 kgf 220 lbf	1000 N 100.0 kgf 220.0 lbf	1 N 0.1 kgf 0.1 lbf	M10	B1 to B8
ZTS/ZTA-DPU-2000N	2000 N 200 kgf 440 lbf	2000 N 200.0 kgf 440.0 lbf	1 N 0.1 kgf 0.1 lbf	M10	B1 to B8
ZTS/ZTA-DPU-5000N	5000 N 500 kgf 1100 lbf	5000 N 500.0 kgf 1100 lbf	1 N 0.1 kgf 1 lbf	M10	B1 to B8
ZTS/ZTA-DPU-10kN	10 kN 1000 kgf 2200 lbf	10.00 kN 1000 kgf 2200 lbf	1 N 1 kgf 1 lbf	N/A*	None
ZTS/ZTA-DPU-20kN	20 kN 2000 kgf 4400 lbf	20.00 kN 2000 kgf 4400 lbf	1 N 1 kgf 1 lbf	N/A*	None

Produits

Article	Nom du produit	Prix
134417	ZTA-2N-DPU Digital Force Gauge with USB output	€ 1.296,00
134429	ZTA-5N-DPU Digital Force Gauge with USB output	€ 1.296,00
134428	ZTA-10-DPU Digital Force Gauge with USB output	€ 1.296,00
134426	ZTA-50N-DPU Digital Force Gauge with USB output	€ 1.296,00
134427	ZTA-20N-DPU Digital Force Gauge with USB output	€ 1.296,00
134425	ZTA-100N-DPU Digital Force Gauge with USB output	€ 1.296,00
134424	ZTA-200N-DPU Digital Force Gauge with USB output	€ 1.296,00
134423	ZTA-500N-DPU Digital Force Gauge with USB output	€ 1.296,00
134422	ZTA-DPU-1000N Digital Force Gauge with USB output
134407	ZTS-20N-DPU Digital Force Gauge with USB output	€ 1.178,00
134409	ZTS-100N-DPU Digital Force Gauge with USB output	€ 1.178,00
134421	ZTA-DPU-2000N Digital Force Gauge with USB output
134419	ZTA-10K-DPUH Digital Force Gauge with USB output	€ 1.573,00
134412	ZTS-1000-DPUH Digital Force Gauge with USB output	€ 1.443,00
134420	ZTA-DPU-5000N Digital Force Gauge with USB output
134413	ZTS-2000-DPU Digital Force Gauge with USB output
134418	ZTA-20K-DPUH Digital Force Gauge with USB output	€ 1.573,00
134415	ZTS-10K-DPUH Digital Force Gauge with USB output	€ 1.531,00

Accessoires

Article	Nom du produit	Prix
131527	ISO-17025 ISO/IEC 17025 Long-form Certificate & Test Data
131526	FOH-1 Handle for Mechanical Force Gauges FB, PS, DPS, DS2, DST, DSV, Z2, ZP, ZTS and ZTA	€ 112,00
134387	CB-108 Analog Output Cable for ZTS & ZTA	€ 87,00
134388	CB-208 RS232 Serial Output Cable with Sub D 9 plug	€ 87,00
134389	CB-308 Digimatic SPC Cable for ZTS & ZTA	€ 87,00
134390	ZT-RL Software Force Recorder Software for ZTS & ZTA - Light Edition
134391	ZT-RS Software Force Recorder Software for ZTS & ZTA - Standard Edition
134392	Software „Force Recorder Professional” for models ZTS, ZTA, ZTS-DPU, ZTA-DPU, HTGS, HTGA, DTXS and DTXA Fonction supplémentaire par rapport à Force Recorder Light – 5 graphiques au maximum peuvent être affichés dans un tableau – Représentation graphique force-déplacement (possible uniquement en combinaison avec un banc d'essai à escalader) ' title='Description'>	€ 682,00

Tous les prix mentionnés sont hors T.V.A. et hors frais de port.
Statut du produit :
Disponible: 1 - 3 jours ,
Delai: 1 - 3 semaine(s) ,
commande spéciale sur demande

Voir le panier Commandez

ZT-DPU Dynamomètre numérique avec capteur à distance

Caractéristiques

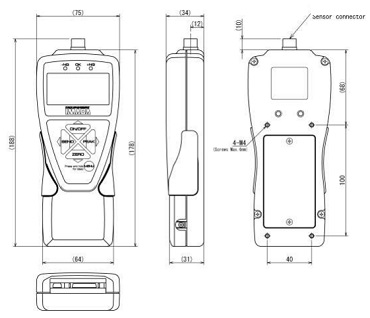

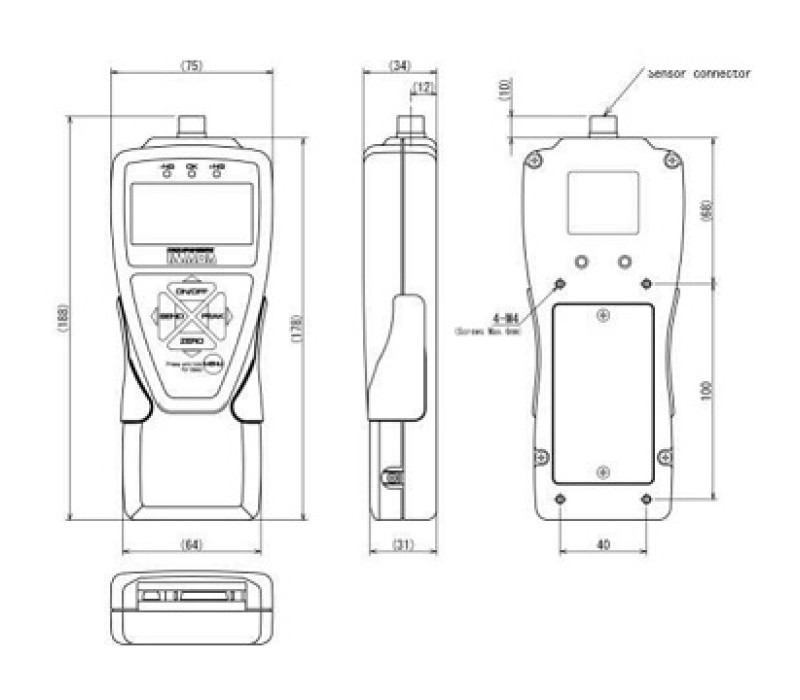

Dimensions
