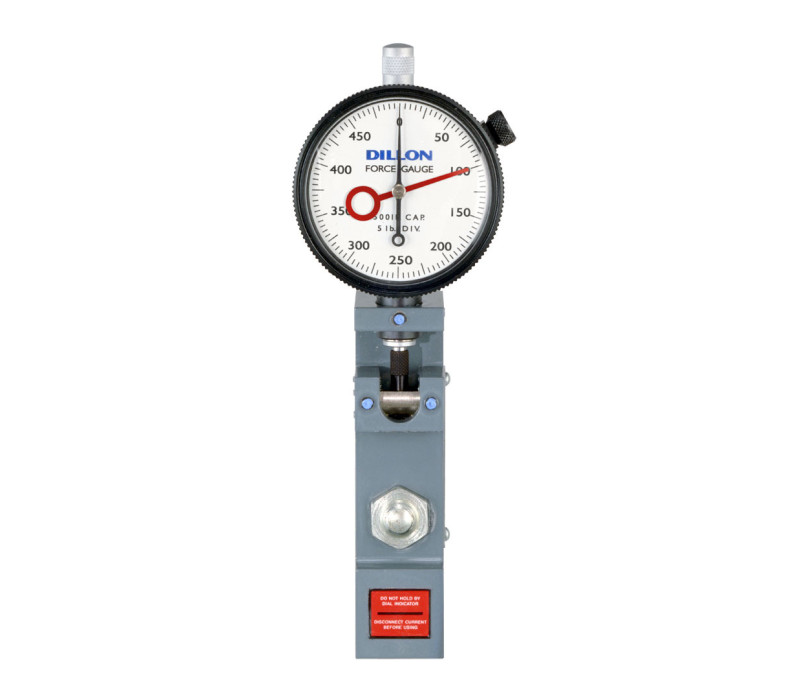

U-Force dynamomètre mécanique de compression extra-plat

Dynamomètre mécanique de compression à profil bas pour les mesures dans les espaces restreints

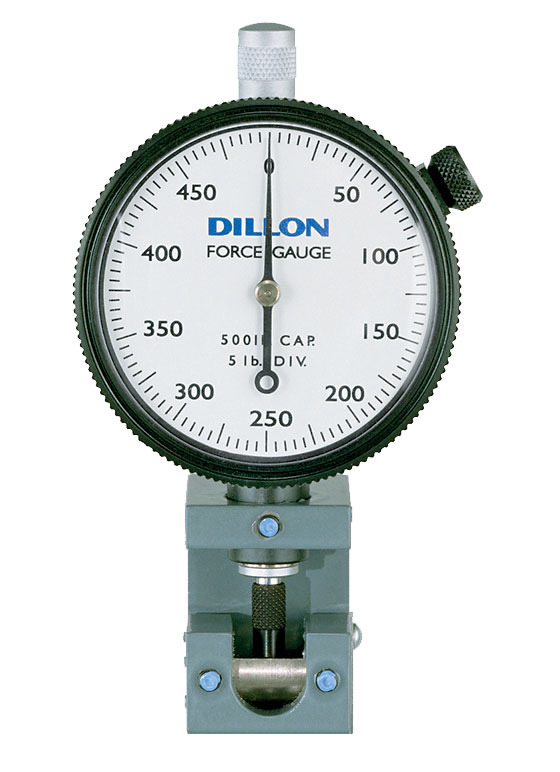

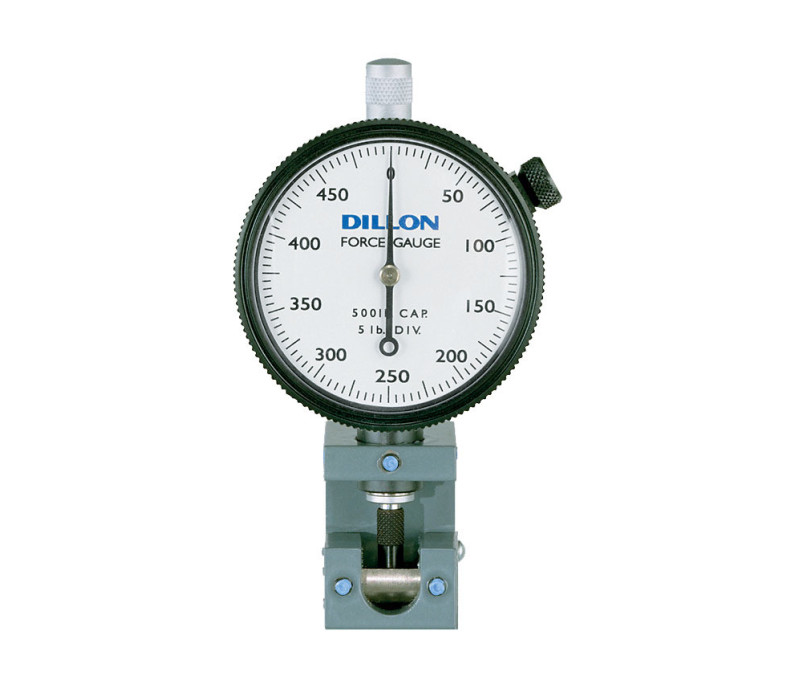

L'U-Force est un dynamomètre mécanique conçu pour mesurer les forces de compression lorsque l'espace disponible est limité. Sa base plate permet de le poser sur une surface d'appui plane, tandis qu'un comparateur à cadran de précision indique la force de compression appliquée.

Disponible avec une graduation en livres ou en kilogrammes, l'U-Force propose des capacités de 100 à 5 000 lb ou de 50 à 500 kg, selon le modèle choisi. Chaque appareil offre une précision de ±1 % de la pleine échelle. Il peut être utilisé à la main, posé sur une surface plane ou intégré à un dispositif d'essai adapté.

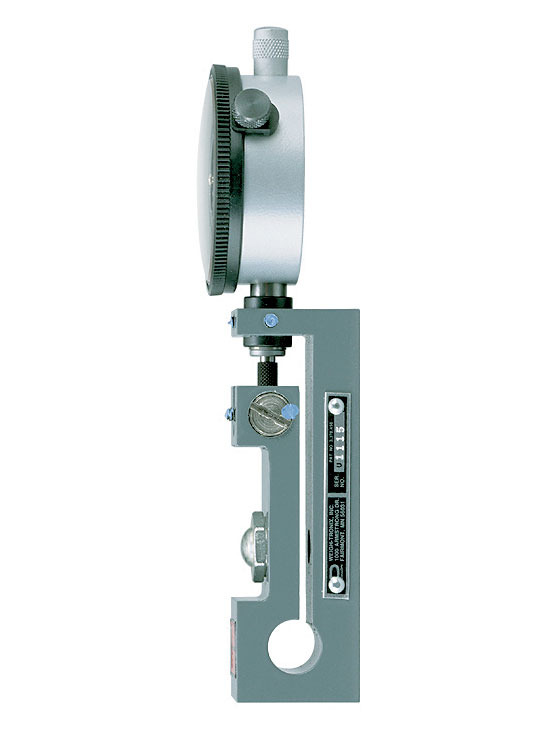

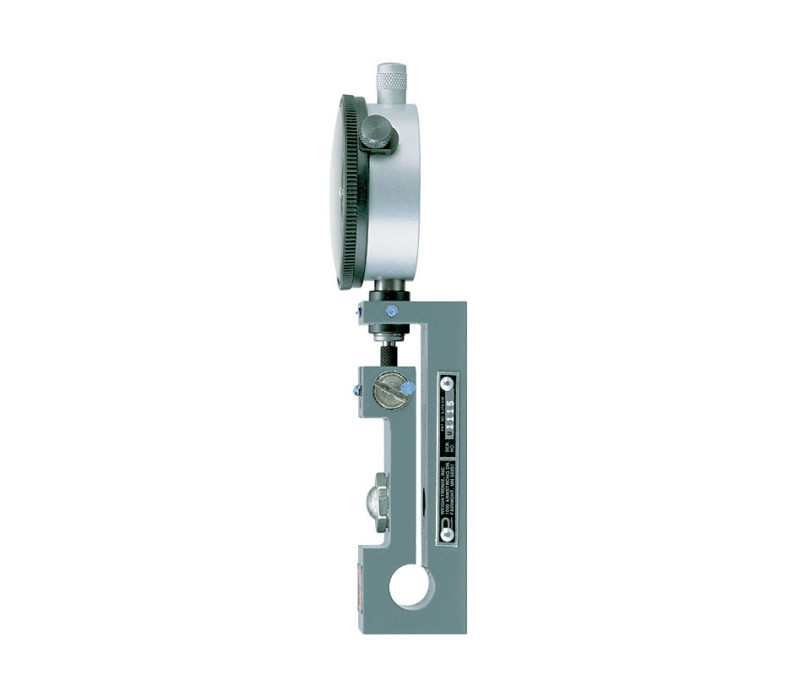

Le mécanisme de mesure repose sur une poutre de flexion en acier allié traité thermiquement. Lorsqu'une force de compression est appliquée par l'intermédiaire de l'embout d'appui, la poutre fléchit et actionne le comparateur à cadran. La valeur indiquée est proportionnelle à la force appliquée. L'aiguille peut être remise à zéro avant la mesure.

Chaque appareil à base plate est livré avec un embout d'appui en forme de coupelle et un roulement. Des embouts d'appui plats et bombés sont également disponibles pour répondre à différents besoins de contact. L'embout doit être compatible avec la capacité du modèle choisi et la force doit être appliquée au centre pour garantir la précision des mesures.

Demander le prix >>

Mesure mécanique des forces de compression avec lecture directe sur cadran
Profil bas et base plate pour les mesures dans les espaces restreints
Précision de ±1 % de la pleine échelle
Huit capacités disponibles avec graduation en livres ou en kilogrammes
Réglage du zéro de l'aiguille avant la mesure
Utilisation à la main, sur une surface plane ou intégré à un dispositif d'essai
Embouts d'appui plats et bombés disponibles pour les capacités compatibles

Mesure et embouts d'appui

Utilisation de l'U-Force

Placez la base plate de l'appareil contre une surface d'appui plane adaptée et appliquez la force de compression au centre de l'embout d'appui supérieur. La poutre de flexion transmet le mouvement au comparateur à cadran, qui indique la force appliquée. Réglez l'aiguille sur zéro avant la mesure.

L'appareil mesure uniquement les forces de compression. Une charge excentrée ou mal positionnée peut entraîner des mesures inexactes. Choisissez un embout d'appui adapté à la capacité de l'appareil et à la surface de contact.

Autres embouts d'appui disponibles

Capacité de l'appareil	Embout plat	Embout bombé
100–250 lb / 50–100 kg	30160-0011	30159-0014
500–1 000 lb / 500 kg	30484-0010	30483-0011
5 000 lb	30475-0011	30434-0011

Les autres embouts d'appui sont vendus séparément. Précisez la géométrie de contact souhaitée lors de votre commande.

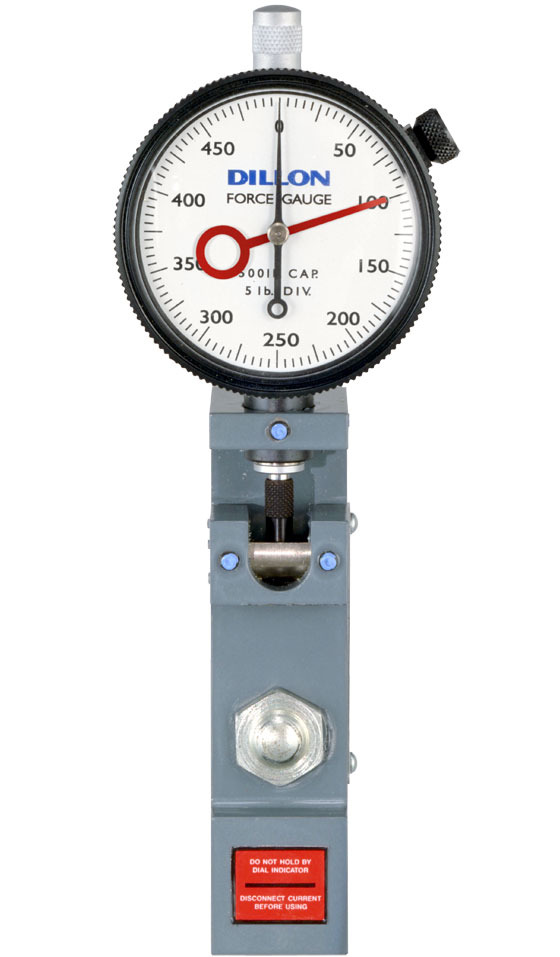

Dynamomètre mécanique de compression U-Force
Embout d'appui en forme de coupelle et roulement
Mallette de transport en plastique
Certificat d'étalonnage

Téléchargements

Manuel d'utilisation

Fiche technique

Mesure	Force de compression, mesure mécanique avec lecture sur cadran
Capacités et graduations disponibles	Graduation en livres : 100 × 1 lb 250 × 2,5 lb 500 × 5 lb 1 000 × 10 lb 5 000 × 50 lb Graduation en kilogrammes : 50 × 0,5 kg 100 × 1 kg 500 × 5 kg
Précision	±1 % de la pleine échelle
Référence du modèle du fabricant	100 × 1 lb : AWT05-100985 250 × 2,5 lb : AWT05-100986 500 × 5 lb : AWT05-100982 1 000 × 10 lb : AWT05-100983 5 000 × 50 lb : AWT05-100989 50 × 0,5 kg : AWT05-100987 100 × 1 kg : AWT05-100988 500 × 5 kg : AWT05-100984

Produits

Article	Nom du produit
137372	U-Force Flat Bottom Force Gauge 100 x 1 lb
137373	U-Force Flat Bottom Force Gauge 250 x 2-1/2 lb
137374	U-Force Flat Bottom Force Gauge 500 x 5 lb
137375	U-Force Flat Bottom Force Gauge 1000 x 10 lb
137376	U-Force Flat Bottom Force Gauge 5000 x 50 lb
137378	U-Force Flat Bottom Force Gauge 50 x 1/2 kg
137379	U-Force Flat Bottom Force Gauge 100 x 1 kg
137380	U-Force Flat Bottom Force Gauge 500 x 5 kg

Accessoires

Article	Nom du produit
137381	30160-0011 - Load fitting FLAT for U-Force 10 - 100kg
137383	30159-0014 - Load fitting DOME for U-Force 10 - 100kg
137387	30484-0010 - Load fitting FLAT for U-Force 500kg
137385	30483-0011 - Load fitting DOME for U-Force 500kg
137390	30475-0011 - Load fitting FLAT for U-Force 1000 - 2500 kg
137388	30434-0011 - Load fitting DOME for U-Force 1000 - 2500 kg
137389	30125-0015 - Load fitting CUP for U-Force 2K - 10K
