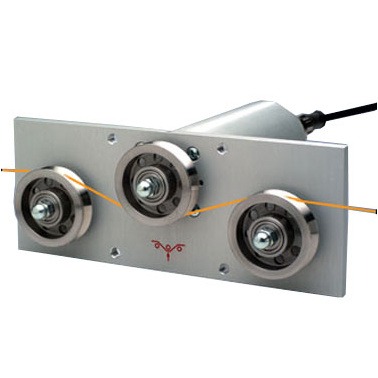

TE-24 Capteur de tension robuste
6 gammes de tensionDe 0-1000 g jusqu'à 0-50.0 kg
Ce modèle très résistant avec des roulements en acier est spécialement conçu pour les câbles pour pneus, fils et fibres similaires résistants à de fortes charges.
Le traitement du signal intégré avec le zéro et potentiomètre fournit une sortie analogique de haut niveau pour minimiser les risques d'interférence du signal.
Caractéristiques
- Gauge de contrainte pour une grande précision et reproductibilité
- Roulements en acier de 30 mm pour des vitesses linéaires jusqu'à 2400 m/min
- Sortie 0-1 V DC, proportionnelle à la tension (en option 0-10 V DC)
- Câble, en option de 2.5 m, TE-CABLE-CN est recommandé. Des longueurs supérieures sont disponibles
- La surface électronique fournit une longue durée de vie
- Fréquence de réponse de 100 Hz
- Des configurations spécifiques peuvent être développées pour s'adapter aux besoins des applications
- Le capteur peut être facilement fixé en utilisant les 4 trous du panneau avant ou en utilisant "un collier" autour du corps de capteur cylindrique.
| Model | Ranges | ||||
| TE-1K-24A | 0-1000 g | ||||
| TE-2K-24A* | 0-2000 g | ||||
| TE-5K-24C | 0-5.00 kg | ||||
| TE-10K-24C | 0-10.00 kg | ||||
| TE-20K-24D | 0-20.00 kg | ||||
| TE-50K-24E | 0-50.00 kg | ||||
| *Peut être livré avec la configuration “B” avec une faible déflexion de matériau pour les applications de fil électrique. | |||||
TD-1-TE Indicateur de tension
- Valeurs seuils haute et basse configurables par l'utilisateur avec alarme et relais
- TD-1 fournit une tension régulée de + 5 V DC pour les capteurs SR
- Sortie analogique 4-20 mA et 0-10 VDC pour l'enregistrement et le contrôle
Plus de détails
Spécifications
| Précision : | ± 1.5 % de l'échelle complète ou mieux |
| Excitation du capteur : | 12-18 VDC, 21 mA |
| Déflection du roulement du milieu : | 0.5 mm (max) |
| Sortie du capteur : | 0-1 VDC (standard) <0-10VDC (en option) Proportionnel à la tension |
| Protection surcharge : | 200 % de l'échelle totale |
| Matériau du boîtier : | Aluminium |
| Diamètre du roulement : | 29.5 mm |
| Matériau du roulement : | Acier dur |
| Vitesse linéaire maximale : | 2400 m/min |
| Température d'utilisation : | 5 - 40 °C |
| Fréquence de réponse : | 100 Hz |
