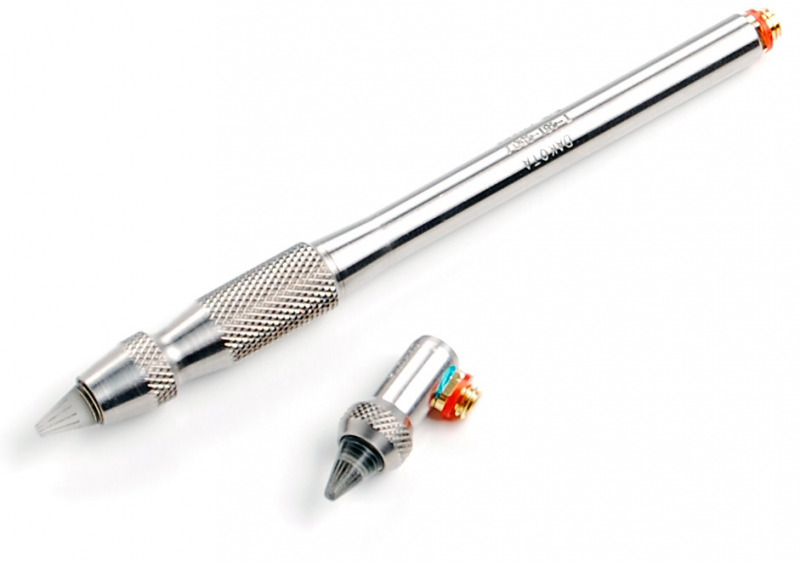

Transducteurs crayon à ligne de retard à élément unique
Haute précision et accessibilité pour applications spécialisées
Les transducteurs crayon à ligne de retard à élément unique de Checkline sont des outils essentiels pour la mesure précise d’épaisseur sur des matériaux tels que l’aluminium, le titane, les aciers et les plastiques fins. Optimisés pour une utilisation avec le mesureur d’épaisseur ultrasonique TI-PVX, ces capteurs sont idéaux pour les zones difficiles d’accès et les applications de petite échelle nécessitant une précision maximale.
Caractéristiques principales :
- Point focal précis : Le faisceau ultrasonore est concentré sur un point de 1/16" ou 1/8", permettant des mesures très précises sur des réservoirs, des tuyaux de petit diamètre et des pales de turbine.
- Construction robuste : Chaque modèle est équipé d’un cristal de 1/4" et d’un connecteur microdot assurant une connexion sécurisée et un montage fiable.
- Conception ergonomique : Disponible en configurations à entrée verticale ou à angle droit pour une utilisation aisée dans diverses applications industrielles.
Avantages clés :
- Flexibilité d’application : Proposé en plusieurs versions, notamment T-481-5507 (10 MHz), T-681-4507 (10 MHz, angle droit 90°) et T-581-5507 (15 MHz), pour répondre à des exigences de test spécifiques.
- Mesures haute résolution : Offre la précision requise pour les évaluations critiques d’épaisseur et la détection de défauts sur matériaux sensibles.
- Adaptabilité aux matériaux : Livré avec embouts de retard en acrylique et en graphite pour des mesures précises sur une large gamme de plastiques, compensant les différentes impédances acoustiques.
Remarque importante : Les plages de mesure su
| Diamètre du capteur | Fréquence | Mode | Embout de retard | Diamètre de l’embout | Plage* |
|---|---|---|---|---|---|
| 3/16" | 10 MHz | Echo-Echo | X-152-0000 | 1/16" | 0,15 mm - 7,6 mm ST |
| 3/16" | 10 MHz | Pulse-Echo | X-152-0000 | 1/16" | 0,25 mm - 10 mm ST |
| 3/16" | 10 MHz | Echo-Echo | X-152-0000 | 1/16" | 0,127 mm - 7,6 mm PL |
| 3/16" | 10 MHz | Pulse-Echo | X-152-0000 | 1/16" | 0,127 mm - 7,6 mm PL |
| 3/16" | 10 MHz | Echo-Echo | X-752-0000 | 1/8" | 0,15 mm - 7,6 mm ST |
| 3/16" | 10 MHz | Pulse-Echo | X-752-0000 | 1/8" | 0,25 mm - 12,7 mm ST |
| 3/16" | 10 MHz | Echo-Echo | X-752-0000 | 1/8" | 0,127 mm - 10 mm PL |
| 3/16" | 10 MHz | Pulse-Echo | X-752-0000 | 1/8" | 0,127 mm - 10 mm PL |
| 3/16" | 15 MHz | Echo-Echo | X-152-0000 | 1/16" | 0,15 mm - 2,5 mm PL |
| 3/16" | 15 MHz | Pulse-Echo | X-152-0000 | 1/16" | 0,2 mm - 6,35 mm ST |
| 3/16" | 15 MHz | Echo-Echo | X-152-0000 | 1/16" | 0,127 mm - 3,8 mm PL |
| 3/16" | 15 MHz | Pulse-Echo | X-152-0000 | 1/16" | 0,127 mm - 6,35 mm PL |
| 3/16" | 15 MHz | Echo-Echo | X-752-0000 | 1/8" | 0,15 mm - 3,8 mm ST |
| 3/16" | 15 MHz | Pulse-Echo | X-752-0000 | 1/8" | 0,15 mm - 10 mm ST |
| 3/16" | 15 MHz | Echo-Echo | X-752-0000 | 1/8" | 0,127 mm - 2,5 mm PL |
| 3/16" | 15 MHz | Pulse-Echo | X-752-0000 | 1/8" | 0,127 mm - 3,8 mm PL |
* Les plages ont été établies à l’aide de blocs d’étalonnage en acier standard 4340 et d’échantillons plastiques courants. Les plages de mesure réelles peuvent varier selon le type de matériau, les propriétés acoustiques et l’état de surface. |
|||||
| P/N | Description | Standard / Optionnel | Image |
|---|---|---|---|
| X-152-0000 | 1/16” Dia. x .450" L | Standard |  |
| X-752-0000 | 1/8" Dia. x .450" L | Optionnel |  |

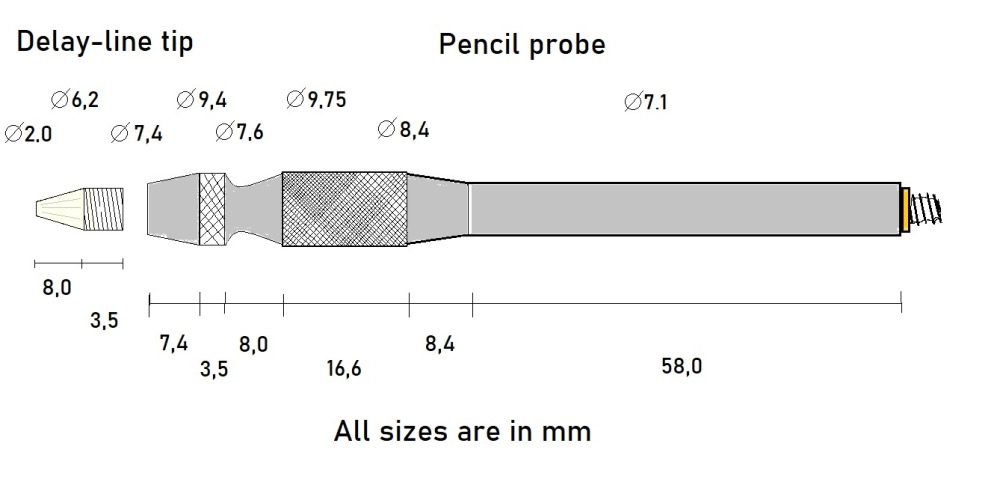

Dimensions
La sonde crayon à ligne de retard présente un format compact pour des mesures ultrasonores de haute précision dans des espaces restreints. Le modèle standard dispose d’un corps robuste avec des embouts de retard interchangeables de différents diamètres, assurant une adaptabilité aux matériaux et exigences d’inspection variés.
La longueur totale de la sonde est de 58,0 mm, avec un diamètre de la section avant de 8,0 mm et une longueur d’embout de retard de 8,0 mm. Des dimensions détaillées supplémentaires, y compris des diamètres d’embout de 2,0 mm à 9,75 mm, sont illustrées dans le schéma ci-dessus. Toutes les dimensions sont indiquées en millimètres.
Une version fine, avec un diamètre d’embout réduit, est également disponible pour des mesures dans des canaux étroits et des zones difficilement accessibles.
TI-PVX Jauge d’épaisseur ultrasonique
- Options d’affichage : Écran VGA en niveaux de gris ou AMOLED couleur
- Compatibilité des transducteurs : Transducteurs standards et à retard type crayon à élément unique
- Modes de mesure : Forme d’onde RF, forme d’onde redressée +/–, affichage grands chiffres, B-Scan
Plus de détails
Accessoires

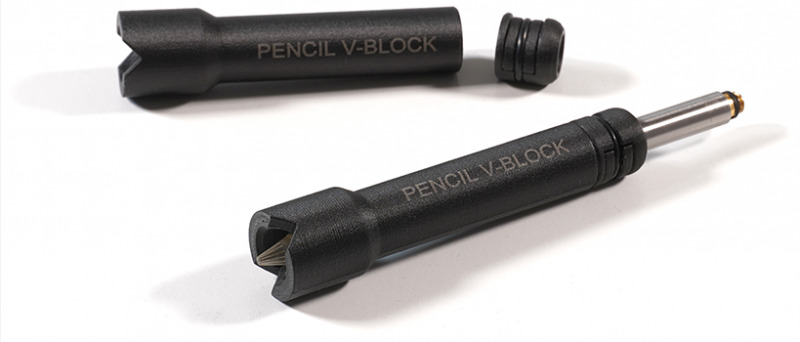

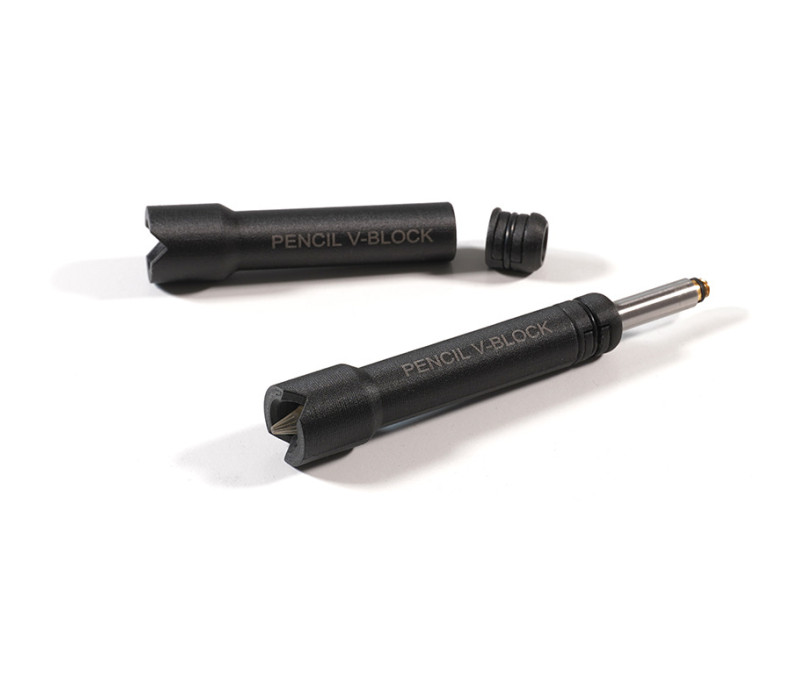

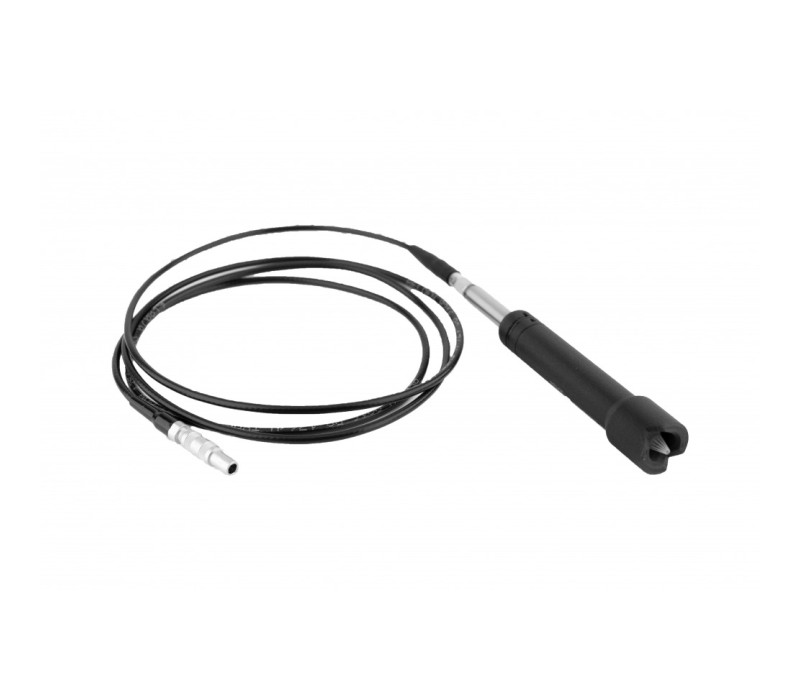

PVX-V-BLOCK support de transducteur pour jauge TI-PVX
- Objectif : Offre un meilleur contrôle et une répétabilité accrue sur les surfaces courbes et planes
- Conception : Le support PVX-V-BLOCK garantit un positionnement perpendiculaire stable pendant la mesure
- Compatibilité : Pour les transducteurs de type stylo utilisés avec la jauge d’épaisseur TI-PVX
Plus de détails
CF-AN fluide de couplage ultrasonique
- Objectif : Crée une couche de couplage ultrasonique entre le transducteur et le matériau mesuré
- Plage de température : −5 °C à +97 °C
- Volumes disponibles : 125 ml, 250 ml, 500 ml, 1 L, 5 L et 25 L
Plus de détails
Achetez maintenant
Statut du produit : Disponible: 1 - 3 jours, Delai: 1 - 3 semaine(s), commande spéciale sur demande
