Series FS06 Force Sensor

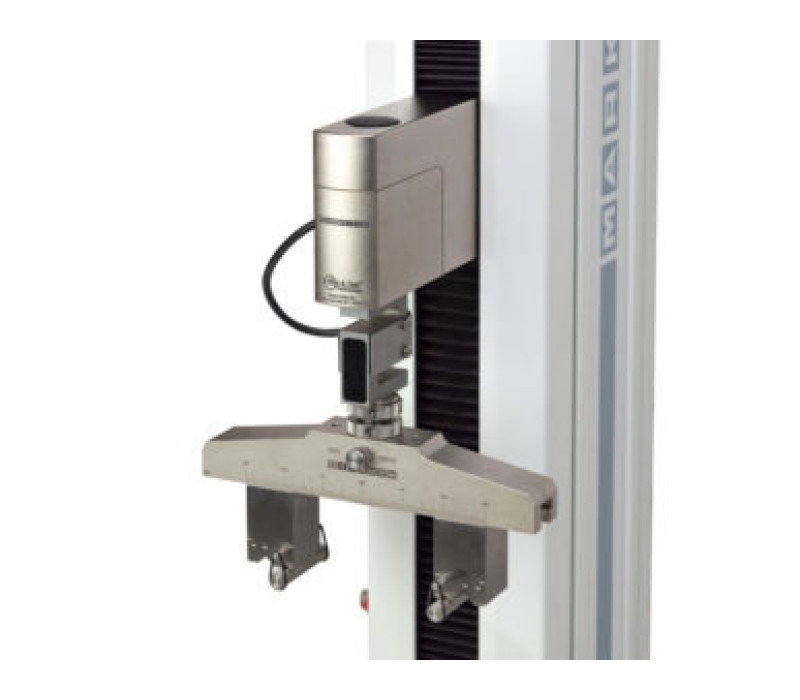

Les capteurs de la série FS06 conviennent aux mors et accessoires plus volumineux, tels que le dispositif de flexion G1095 et l’adaptateur à œillet présentés ici.

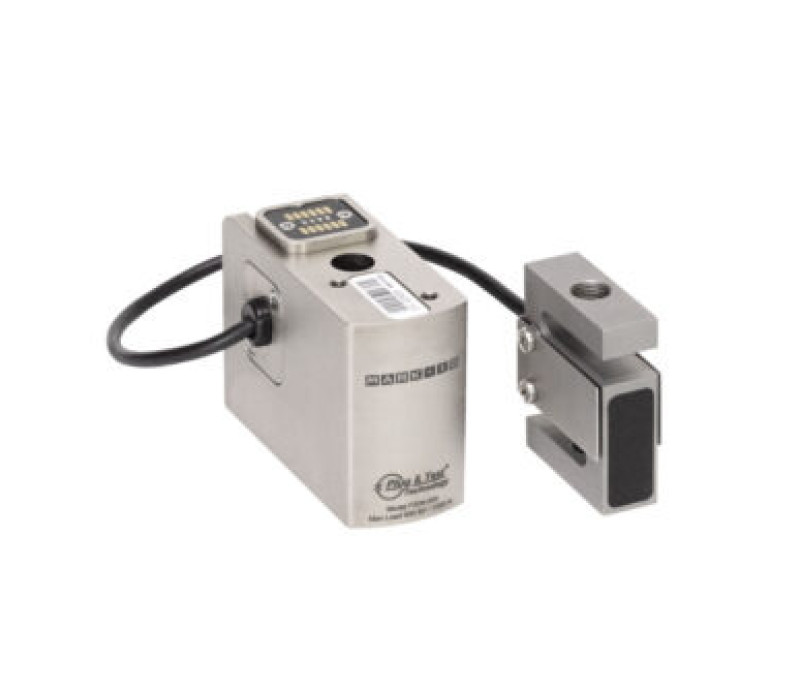

Les capteurs de force FS06 se composent d’une cellule de charge de type S-beam et d’un bloc de montage pour la traverse mobile.

FS06 Capteurs de Force en Traction et Compression

Capteurs de haute capacité et de précision pour des applications variées sur bancs d’essai

La série FS06 a été conçue pour accueillir des échantillons nécessitant des mors ou accessoires de plus grande taille lorsqu’ils sont utilisés avec les bancs d’essai Checkline/Mark-10 F105, F305, F505 et F505H. Ces capteurs haute performance mesurent les forces de traction et de compression avec des capacités allant de 250 N à 2,5 kN.

Grâce à la technologie Plug & Test®, les capteurs FS06 se connectent parfaitement aux bancs d’essai des séries F105/305/505. Toutes les données de configuration et d’étalonnage sont stockées sur la carte électronique interne, permettant un véritable fonctionnement plug-and-play. L’étalonnage peut également être réalisé à distance à l’aide d’un indicateur Mark-10 Series 5I ou 7I associé à l’adaptateur AC1083.

Caractéristiques principales :

Large compatibilité : Fonctionne avec les bancs d’essai Mark-10 F105, F305, F505 et F505H.
Mesure en traction et compression : Mesure avec précision les forces bidirectionnelles sur une large plage (250 N à 2,5 kN).
Technologie Plug & Test® : Assure la reconnaissance automatique du capteur, la configuration rapide et l’échange simplifié.
Mémoire d’étalonnage intelligente : Toutes les données d’étalonnage et de configuration sont stockées sur la carte interne pour une mise en service facile et des résultats constants.
Option d’étalonnage externe : Compatible avec les indicateurs Mark-10 Series 5I et 7I via l’adaptateur AC1083.
Conception robuste : Idéal pour des mors ou accessoires volumineux sans compromettre la précision.
Précision certifiée : Livré avec un certificat d’étalonnage traçable NIST incluant les données.
Garantie : Garantie constructeur de 3 ans incluse.

Avantages clés :

Performances fiables : Mesures constantes et précises en traction comme en compression.
Intégration simplifiée : Installation plug-and-play sans configuration complexe.
Réduction des temps d’arrêt : Remplacement rapide du capteur et étalonnage sur site pour une productivité accrue.
Large champ d’application : Convient aux environnements industriels, de laboratoire et de contrôle qualité.

Contactez-nous pour plus d’informations ou pour demander un devis. Notre équipe vous aidera à choisir la configuration de capteur FS06 la mieux adaptée à votre banc d’essai et à vos besoins d’application.

€ 1.304,00

Commandez maintenant

Type de mesure : Traction et compression
Plage de capacité : 250 N – 2,5 kN
Compatibilité : Conçu pour une utilisation avec les bancs d’essai Mark-10 F105, F305, F505 et F505H
Construction : Conception robuste adaptée aux mors et accessoires de grande taille
Certification de précision : Fourni avec certificat d’étalonnage traçable NIST incluant les données
Montage : Compatible avec les accessoires standard des bancs d’essai Mark-10
Garantie : Garantie fabricant de 3 ans
Technologie : Interface capteur intelligente Plug & Test®
Données d’étalonnage : Stockées en interne sur le circuit imprimé du capteur pour un fonctionnement plug-and-play
Étalonnage externe : Peut être étalonné à distance avec les indicateurs Mark-10 Series 5I ou 7I via l’adaptateur AC1083

FS06 Dimensions

D2 no header

Réf. modèle	A	B	Filetage C	D
FS06-50	0.46 [11.7]	0.71 [18.0]	1/4-28 UNF	6.00 [152.4]
FS06-100	0.46 [11.7]	0.71 [18.0]	1/4-28 UNF	6.00 [152.4]
FS06-200	0.46 [11.7]	0.71 [18.0]	1/4-28 UNF	6.00 [152.4]
FS06-300	0.9 [22.6]	1.1 [27.9]	1/2-20 UNF	6.00 [152.4]
FS06-500	0.9 [22.6]	1.1 [27.9]	1/2-20 UNF	6.00 [152.4]
Toutes les dimensions en pouces et [mm]

Capacité × Résolution

Modèle	lbF	ozF	gF	kgF	N	kN
FS06-50	50 x 0.02	800 x 0.5	25000 x 10	25 x 0.01	250 x 0.1	-
FS06-100	100 x 0.05	1600 x 1	50000 x 20	50 x 0.02	500 x 0.2	-
FS06-200	200 x 0.1	3200 x 2	-	100 x 0.05	1000 x 0.5	1 x 0.0005
FS06-300	300 x 0.2	4800 x 5	-	150 x 0.1	1500 x 1	1.5 x 0.001
FS06-500	500 x 0.2	8000 x 5	-	250 x 0.1	2500 x 1	2.5 x 0.001

Précision :	±0,15 % de l’échelle complète + indicateur ou banc d’essai
Surcharge admissible :	150 % de l’échelle complète
Poids :	FS06-50 – FS06-200 : 0,8 kg FS06-300 – FS06-500 : 0,9 kg
Poids d’expédition :	FS06-50 – FS06-200 : 1,1 kg FS06-300 – FS06-500 : 1,2 kg

Produits

Article	Nom du produit	Prix
140343	FS06-50 Force sensor, 50 lbF / 800 ozF / 25 kgF / 25000 gF / 250 N	€ 1.304,00
140344	FS06-100 Force sensor, 100 lbF / 1600 ozF / 50 kgF / 50000 gF / 500 N	€ 1.304,00
140345	FS06-200 Force sensor, 200 lbF / 3200 ozF / 100 kgF / 1000 N / 1 kN	€ 1.304,00
140346	FS06-300 Force sensor, 300 lbF / 4800 ozF / 150 kgF / 1500 N / 1.5 kN	€ 1.304,00
140347	FS06-500 Force sensor, 500 lbF / 8000 ozF / 250 kgF / 2500 N / 2.5 kN	€ 1.304,00

Tous les prix mentionnés sont hors T.V.A. et hors frais de port.
Statut du produit :
Disponible: 1 - 3 jours ,
Delai: 1 - 3 semaine(s) ,
commande spéciale sur demande

Voir le panier Commandez

FS06 Capteurs de Force en Traction et Compression

Caractéristiques

Dimensions

Spécifications

Capacité × Résolution

F105 / F305 / F505 / F505H

Series-F + EasyMesur F105 / F305 / F505 / F505H

Commandez maintenant

FS06 Capteurs de Force en Traction et Compression

Caractéristiques

Dimensions

Spécifications

Capacité × Résolution

Produits associés

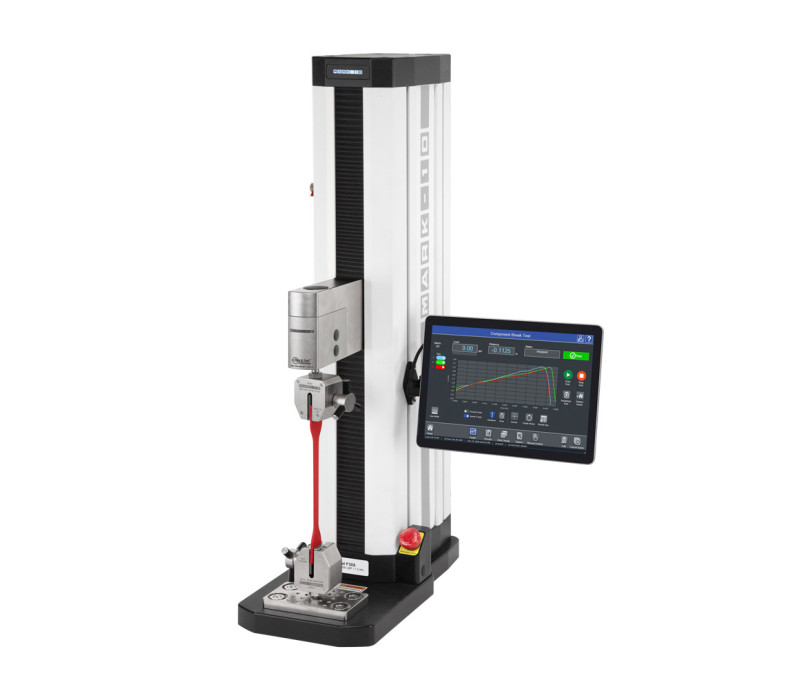

F105 / F305 / F505 / F505H

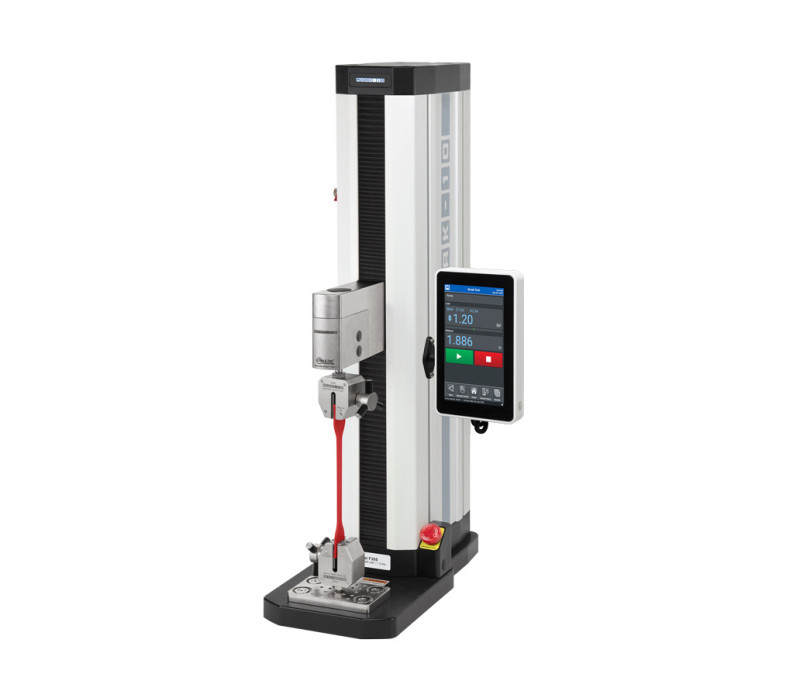

Series-F + EasyMesur F105 / F305 / F505 / F505H
