RX8-DL

Testeur sonique automobile

Remarque importante : Le testeur sonique PR-8V a été renommé RX8-DL. Toutes les spécifications et fonctionnalités restent disponibles sous cette nouvelle référence.

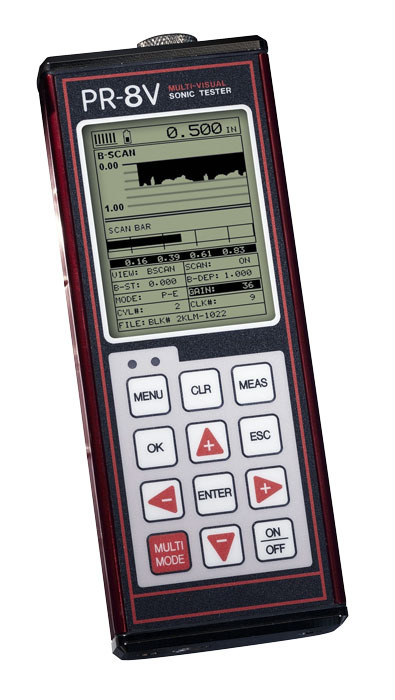

Le testeur sonique RX8-DL de Checkline est conçu spécialement pour les motoristes et les ateliers de compétition. Il est idéal pour mesurer des matériaux difficiles tels que les blocs-moteurs et composants en acier coulé ou en aluminium, mais il peut également mesurer l’épaisseur de tubes de châssis, panneaux de carrosserie, arceaux de sécurité et pare-brises. Le RX8-DL fournit des mesures d’épaisseur avec une résolution de 0,01 mm et est compatible avec une large gamme de transducteurs ultrasoniques adaptés à différentes applications.

Que vous contrôliez des pièces corrodées ou évaluiez l’intégrité des parois de cylindre, le RX8-DL polyvalent fournit les données précises nécessaires aux inspections critiques.

Caractéristiques principales :

Modes de mesure : Inclut Pulse-Echo (P-E) et Echo-Echo (E-E) pour une mesure précise de l’épaisseur à travers les revêtements.
Contrôle automatique de gain (AGC) : Le mode Echo-Echo intègre l’AGC pour mesurer des matériaux revêtus tels que les tubes de châssis ou arceaux, avec ou sans couche de peinture.
B-Scan basé sur le temps : Offre une vue en coupe de la surface arrière, permettant aux motoristes de visualiser les contours des cylindres pendant le balayage.
Configurations de matériaux : Permet d’enregistrer jusqu’à 64 configurations personnalisées, en plus des réglages d’usine pour les applications standard.
Sortie et enregistrement des données : Enregistreur intégré conçu pour l’inspection des moteurs et châssis, avec mappage de cylindres ou enregistrement de fichiers alphanumériques.
Balayage haute vitesse : Capture jusqu’à 200 mesures par seconde, affichant en direct les valeurs minimale et maximale durant le balayage.

Avantages principaux :

Inspections polyvalentes : Mesure avec précision l’épaisseur sur surfaces revêtues ou non, y compris les parois de cylindres et conduits de culasse.
Interface conviviale : Menus clairs et configuration rapide pour une utilisation simple du RX8-DL.
Construction robuste : Boîtier en aluminium conçu pour résister aux environnements automobiles exigeants.
Gain réglable : Sélecteur de gain à cinq positions avec pas de 3 dB (40–52 dB) pour ajuster la mesure sur matériaux bruyants ou difficiles à pénétrer.
Large plage de mesure : P-E : 0,63 – 914,4 mm ; E-E : 2,54 – 101,6 mm (selon matériau et transducteur).

Le RX8-DL allie une technologie ultrasonique avancée à une conception ergonomique et une grande flexibilité d’inspection, en faisant le choix privilégié des motoristes et professionnels de la course automobile recherchant précision, adaptabilité et simplicité d’utilisation dans un seul instrument.

Contactez-nous pour en savoir plus ou pour commander. Notre équipe vous aidera à choisir le RX8-DL le mieux adapté à vos besoins d’inspection et d’évaluation technique.

Affichage B-Scan : Vue en coupe basée sur le temps avec affichage combiné B-Scan et chiffres
Balayage haute vitesse : Réglable de 10 à 200 lectures par seconde
Compatibilité des transducteurs : Prend en charge des types de transducteurs sélectionnables avec correction d’erreur à double trajectoire intégrée pour une meilleure linéarité
Contrôle du gain : Contrôle du gain manuel ou automatique
Mémoire et enregistrement des données : Stockage interne pour les configurations et les données d’inspection
Réglages du gain : Niveaux de gain faible, moyen et élevé sélectionnables pour une meilleure pénétration des matériaux difficiles
Alarmes de limite : Alarmes visuelles et sonores avec limites hautes/basses définies par l’utilisateur pour le contrôle des tolérances
Support de transducteur : Utilise des transducteurs à double élément ; prend en charge l’élément unique selon l’application
Garantie : 2 ans

Le RX8-DL est livré en kit complet comprenant :

Jauge RX8-DL
Sonde T-104-2120
Bouteille de 120 ml de couplant
Trois piles AA
Certificat d’étalonnage traçable NIST
Manuel d’utilisation
Mallette de transport robuste avec mousse intérieure ajustée

Termes techniques

Vitesse du matériau : C’est la vitesse à laquelle les ondes sonores se propagent à travers un matériau. Chaque matériau possède sa propre vitesse. La jauge calcule l’épaisseur en multipliant la vitesse par le temps de parcours mesuré et en divisant le résultat par deux. L’étalonnage consiste à déterminer et régler la vitesse du son correcte pour le matériau.
Comme la vitesse du matériau varie avec la température, il est important d’étalonner la jauge à une température aussi proche que possible de celle des mesures réelles.

Mesures Pulse-Echo : Dans ce mode, le transducteur émet un signal ultrasonique qui traverse le matériau jusqu’à se réfléchir sur la paroi arrière. L’écho est ensuite reçu par le transducteur et le temps de parcours est mesuré.
Lorsqu’un revêtement est présent, l’épaisseur totale (revêtement + matériau de base) est mesurée, car le temps est pris du transducteur à la paroi arrière, incluant toutes les couches intermédiaires.

Mesures Echo-Echo : Mesure le temps entre deux échos consécutifs de la paroi arrière, en ignorant le revêtement et en fournissant l’épaisseur réelle du matériau de base. Les mesures Echo-Echo nécessitent une sonde à forte amortissement et présentent des limites minimales et maximales d’épaisseur par rapport au mode Pulse-Echo.

Affichage de la barre de balayage : Barre graphique linéaire affichant les variations des mesures d’épaisseur. L’échelle peut être ajustée par l’utilisateur, ce qui la rend idéale pour détecter de faibles variations d’épaisseur du matériau.

Affichage B-Scan : Fournit une vue bidimensionnelle en coupe transversale de l’épaisseur lors du balayage d’une surface, créant une carte graphique du profil du matériau mesuré depuis un seul côté.

Mode de balayage haute vitesse : Permet de balayer de plus grandes zones du matériau testé tout en maintenant une représentation fiable de l’épaisseur. Offre jusqu’à 140 mesures par seconde avec une fréquence de rafraîchissement d’écran de 25 Hz.

Mode d’alarme de limites : Permet à l’utilisateur de définir des seuils haut/bas pour vérifier que le matériau reste dans la plage d’épaisseur requise. Des alertes sonores et visuelles se déclenchent lorsque les mesures sortent des limites définies.

Gain réglable : L’amplification des échos de retour peut être ajustée manuellement ou via le contrôle automatique de gain (AGC), ce qui facilite l’obtention de mesures précises sur des matériaux plus difficiles à inspecter.

Vues d’affichage

Mode de balayage haute vitesse	Mode B-Scan

Échantillonnage haute vitesse : Capture 32 lectures par seconde et affiche la valeur minimale détectée une fois que le transducteur est retiré de la surface.	Affichage B-Scan : Fournit une vue en coupe transversale basée sur le temps du matériau testé, montrant le contour du côté caché ou de la face inférieure des tuyaux et réservoirs. La trace B-Scan est dessinée de droite à gauche à une vitesse de sept secondes par écran.

Différentes applications et transducteurs

Le RX8-DL est compatible avec une large gamme de transducteurs à double élément, chacun présentant différents diamètres et fréquences selon le matériau et l’application. Les transducteurs portant la désignation HD (haute amortissement) sont couramment utilisés en mode Echo-Echo (E-E) à travers la peinture, tandis que les types CPZT (composites) offrent une meilleure pénétration pour les matériaux difficiles à traverser acoustiquement. La plupart des transducteurs standard sont conçus pour le mode Pulse-Echo (P-E). En sélectionnant le type de transducteur dans une liste prédéfinie, le RX8-DL rappelle automatiquement les paramètres spécifiques de ce transducteur.

Pour blocs-moteurs (cylindres et surfaces planes)

Une seule sonde convient généralement aussi bien aux blocs-moteurs en aluminium coulé qu’en fonte. Le rayon de 2" permet d’effectuer des mesures précises à l’intérieur des surfaces concaves des cylindres tout en restant suffisamment doux pour une utilisation sur les surfaces planes. Cette sonde couvre plus de 90 % des applications sur blocs en aluminium ou fonte.

T-104-2120 : 0,500" / 5 MHz avec rayon de 2" (sonde standard fournie avec le PR-8V)
T-104-4120 : 0,500" / 10 MHz avec rayon de 2" (recommandée pour les anciens blocs en aluminium si la sonde standard n’est pas adaptée)

Pour culasses (conduits)

Le choix de la sonde dépend du type de matériau (fonte ou aluminium coulé). Ces sondes possèdent un rayon de 0,55" et sont disponibles avec une tige de 1" ou 9", selon la préférence de l’utilisateur.

Fonte :
- T-162-2110 : 0,250" / 5 MHz, rayon 0,55", tige 1"
- T-132-2110 : 0,250" / 5 MHz, rayon 0,55", tige 9"
Aluminium coulé :
- T-162-4110 : 0,250" / 10 MHz, rayon 0,55", tige 1"
- T-132-4110 : 0,250" / 10 MHz, rayon 0,55", tige 9"

Pour tubes de châssis

Couramment utilisés par les fabricants de châssis et les organismes de certification (p. ex. NHRA, ARCA). Une seule sonde suffit généralement pour la plupart des applications, sauf lorsqu’une mesure à travers la peinture est requise.

T-101-4000 : 3/16" / 10 MHz, fond plat (sans rayon)
T-102-2700 : 0,250" / 5 MHz, sonde à haute amortissement, adaptée au mode MMX et aux mesures à travers la peinture

Plage dans l’acier* :	Mode Pulse-Echo : 0,63 – 254 mm (0,025 – 9,999 in) pour moteurs non revêtus et pièces automobiles, idéal pour la détection de défauts et de piqûres. Mode Echo-Echo : 2,54 – 102 mm (0,1 – 4,0 in) à travers la peinture et les revêtements, pour les inspections de châssis et de carrosseries. La plage peut varier selon l’épaisseur du revêtement. La plage de mesure varie selon le transducteur. L’utilisation de différents transducteurs est recommandée pour couvrir toute la plage.
Résolution :	0,01 mm
Plage de vitesse :	1250 – 9999 m/s
Unités :	Métriques (mm) et impériales (in)
Modes de mesure :	- Pulse-Echo (défauts, piqûres) - Echo-Echo (à travers la peinture)
Types de transducteurs :	Double élément, 1 – 10 MHz
Mémoire :	Mémoire interne de 4 Go
Capacité mémoire :	Jusqu’à 12 000 pages avec une lecture et une forme d’onde par page
Source d’alimentation :	Trois piles AA de 1,5 V (alcalines ou rechargeables)
Autonomie des piles :	Environ 150 heures avec alcalines, 100 heures avec NiCad
Extinction automatique :	S’éteint automatiquement après 5 minutes d’inactivité
Affichage :	Écran VGA en niveaux de gris 1/8", zone visible de 62 × 45,7 mm
Clavier :	Clavier à membrane avec 12 touches tactiles
Boîtier :	Corps en aluminium extrudé avec embouts en aluminium nickelé (étanchéité par joint)
Dimensions :	63,5 L × 165 H × 31,5 P mm
Température de fonctionnement :	-10 à +60 °C
Poids :	400 g
Poids à l’expédition :	1,5 kg
Garantie :	2 ans (appareil), 90 jours (sonde)
Certification :	Conforme CE ; étalonnage d’usine traçable aux normes nationales
