QuintSonic-T Mesureur d’Épaisseur de Revêtements

Note importante :

Le mesureur d’épaisseur QuintSonic n’est plus disponible et a été remplacé par le QuintSonic-T. Toutes les spécifications et les prix indiqués ci-dessous concernent le modèle actuel.

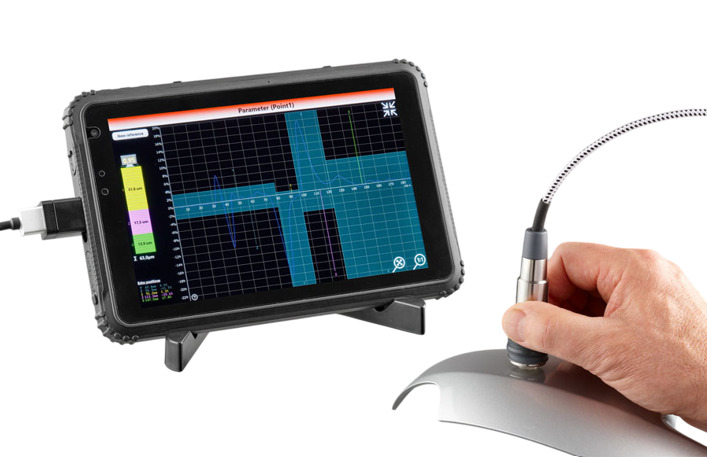

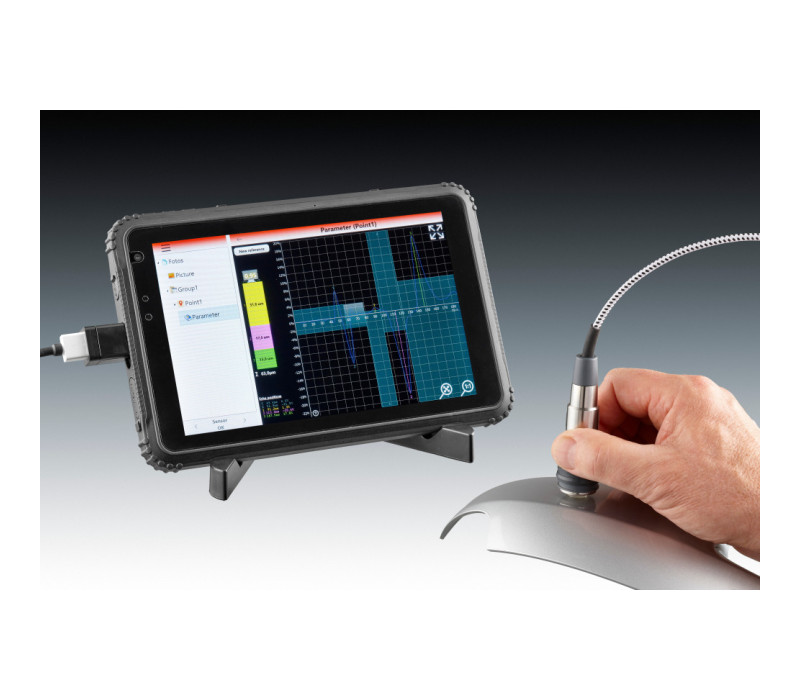

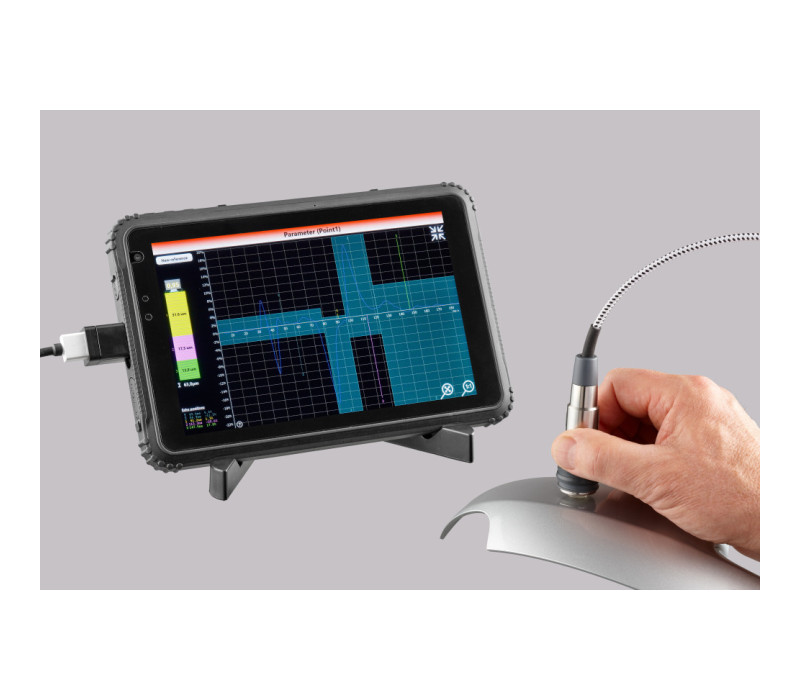

Le QuintSonic-T est un mesureur d’épaisseur de revêtements par ultrasons, conçu pour une mesure précise et non destructive des systèmes monocouches et multicouches. Il peut mesurer jusqu’à huit couches individuelles en une seule opération, ce qui le rend particulièrement adapté aux structures de revêtements complexes en laboratoire et en inspection industrielle.

L’instrument permet de mesurer des revêtements polymères tels que les peintures, vernis et matériaux synthétiques, ainsi que des revêtements en verre, céramique ou métalliques sur une large variété de substrats. Outre la mesure de revêtements, le QuintSonic-T peut également être utilisé pour la mesure d’épaisseur de paroi.

Caractéristiques principales :

Mesure ultrasonore multicouche : mesure jusqu’à huit couches de revêtement en un seul cycle de mesure

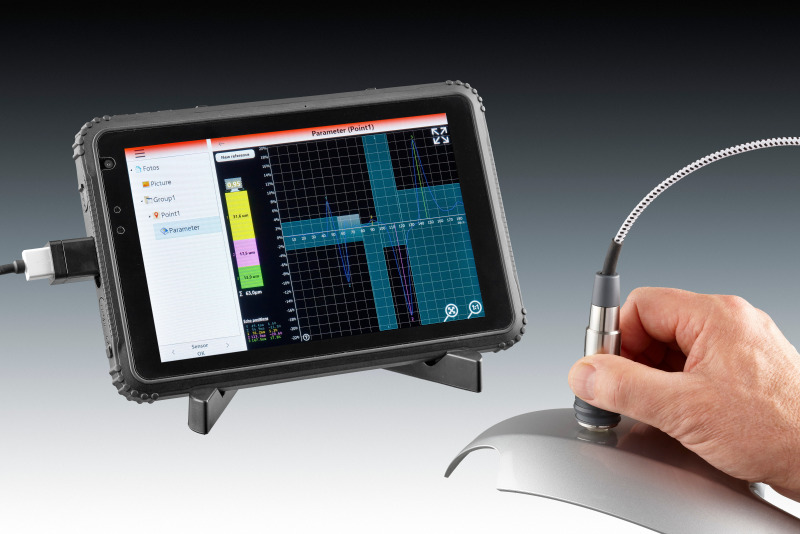

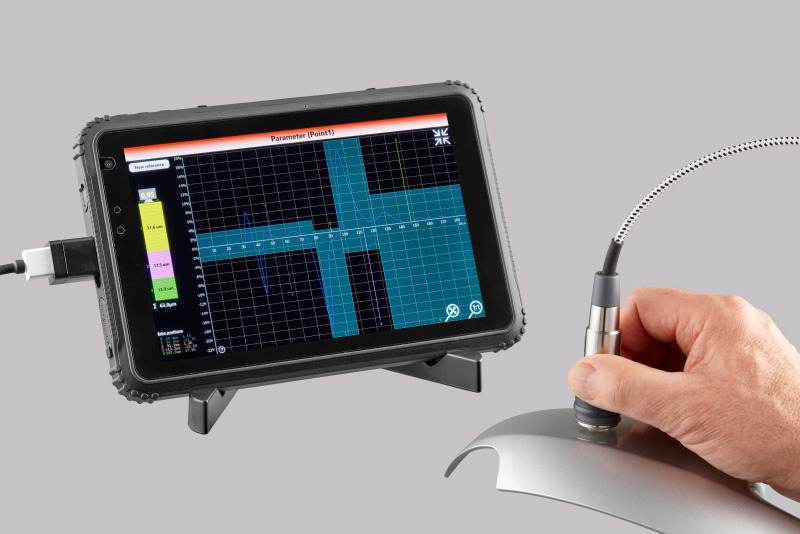

Visualisation A-scan : affiche simultanément le signal ultrasonore et les paramètres de mesure à l’écran
Traitement du signal intégré au capteur : traitement numérique du signal 32 bits (SIDSP®) intégré directement dans le capteur
Commande par écran tactile : interface intuitive sur tablette industrielle pour un réglage rapide des paramètres
Gestion des données intégrée : structure de données claire avec génération de rapports directement sur l’appareil

Avantages clés :

Mesure fiable des systèmes de revêtement complexes : analyse des revêtements multicouches sans endommager l’échantillon
Haute efficacité d’inspection : cycle de mesure rapide et évaluation immédiate du signal
Interprétation claire des résultats : la visualisation A-scan améliore la confiance dans les mesures
Adapté aux environnements exigeants : conception robuste pour une utilisation industrielle et sur site

Contactez-nous pour un conseil technique, la disponibilité ou un devis. Notre équipe vous aidera à sélectionner la solution de mesure d’épaisseur de revêtements la plus adaptée à votre application.

€ 8.576,00

Commandez maintenant

Principe de mesure : méthode de réflexion ultrasonore conforme à la norme DIN EN ISO 2808, méthode 10.
Capacité multicouche : mesure jusqu’à huit couches individuelles en une seule opération.
Traitement du signal : traitement numérique du signal 32 bits intégré au capteur (SIDSP®).
Affichage et commande : tablette industrielle à écran tactile avec visualisation A-scan.
Protection environnementale : indice de protection IP67 et conformité MIL-STD-810G.
Interfaces de données : Bluetooth, WiFi et carte SD.

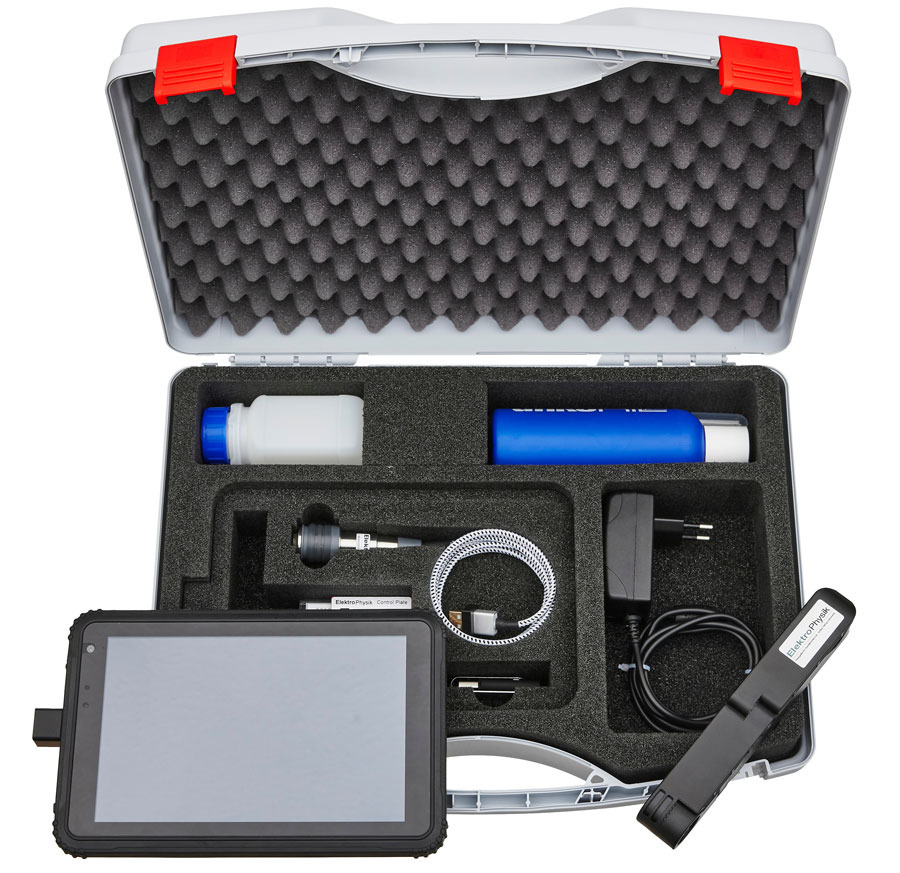

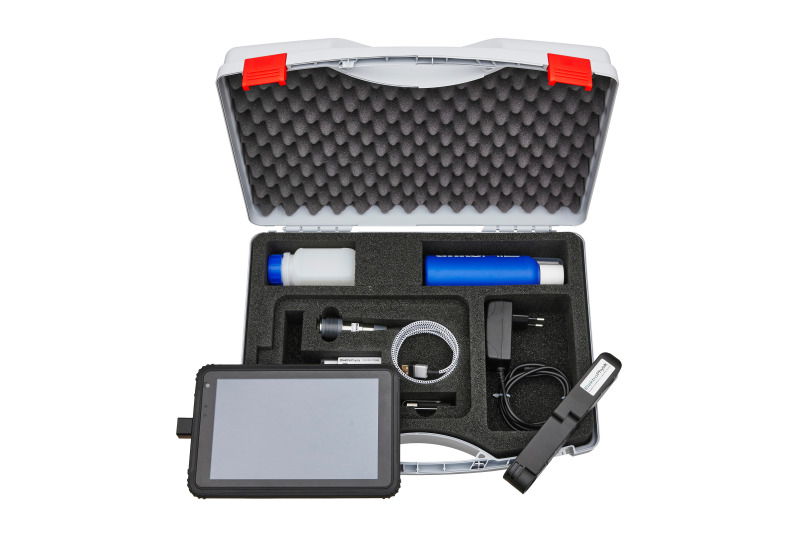

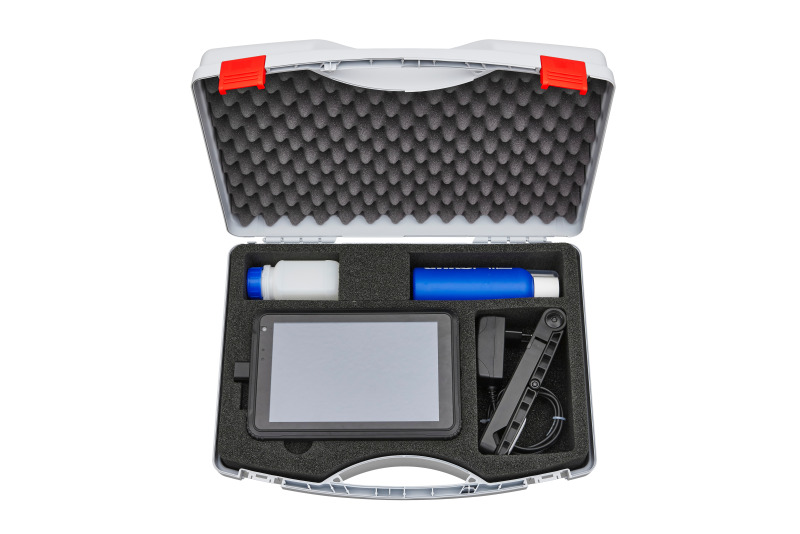

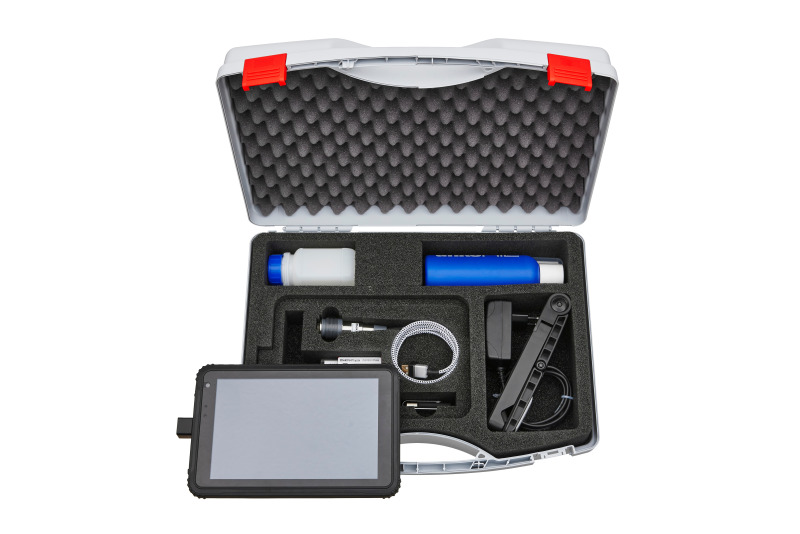

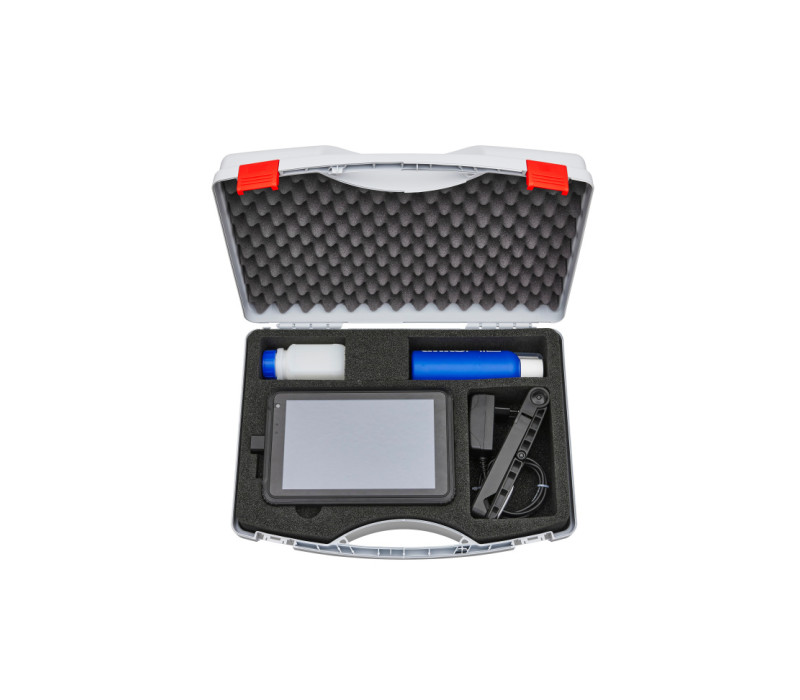

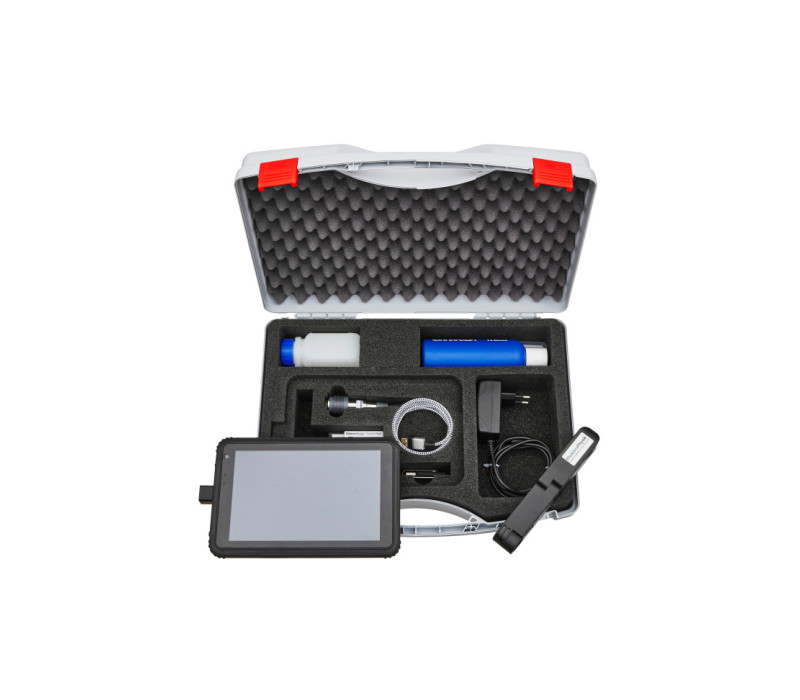

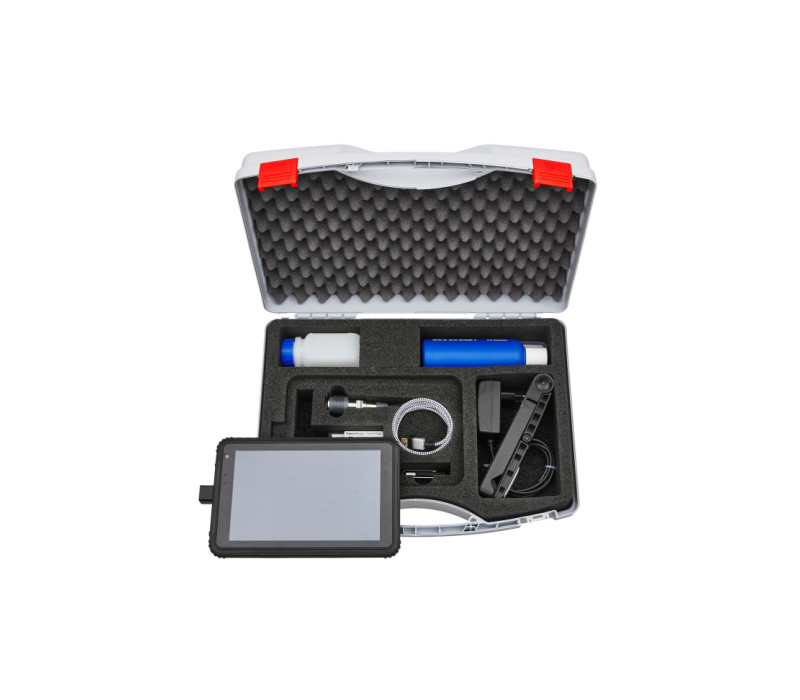

Le mesureur d’épaisseur de revêtements par ultrasons QuintSonic-T est fourni en kit complet comprenant :

Capteur QuintSonic SIDSP®
Câble de capteur SIDSP®
Tablette industrielle avec logiciel d’évaluation
Support de tablette
Mode d’emploi (allemand / anglais)
Gel de couplage, 100 ml
Eau distillée (couplant), 100 ml
Étalon de référence monocouche pour la vérification de l’appareil
Valise de transport en plastique

Principe de mesure :	Méthode de temps de transit d’impulsions ultrasonores (DIN EN ISO 2808, méthode 10).
Plage de mesure, résolution et précision :	Couche 1 : plage jusqu’à 356 µm, résolution 0,25 µm, précision ±0,25 µm. Couche 2 : plage jusqu’à 890 µm, résolution 0,5 µm, précision ±0,5 µm. Couche 3 : plage jusqu’à 1.900 µm, résolution 1 µm, précision ±1 µm. Couche 4 : plage jusqu’à 3.900 µm, résolution 2 µm, précision ±2 µm. Couche 5 : plage jusqu’à 7.500 µm, résolution 4 µm, précision ±4 µm. (Valeurs calculées pour une vitesse ultrasonore de 2.375 m/s.)
Épaisseur minimale de couche :	Env. 10 µm, selon la vitesse ultrasonore du matériau.
Nombre de couches :	Jusqu’à 8 couches en une seule opération.
Temps de mesure et d’évaluation :	Env. 3 secondes.
Zone de mesure :	Ø 5 mm.
Zone de contact :	Ø 11 mm.
Rayon minimal de courbure :	Convexe : ≥ 50 mm Concave: Non applicable.
Unités de mesure :	µm, mm, mils.
Calibration :	Calibration de la vitesse du son pour jusqu’à 8 couches.
Fonctions statistiques :	Nombre de valeurs, minimum, maximum, moyenne, écart-type, coefficient de variation, statistiques par blocs, histogramme et courbe de tendance.
Interfaces :	Bluetooth, WiFi, carte SD.
Alimentation :	Batterie rechargeable intégrée, 12.000 mAh.
Température de fonctionnement :	+5 à +50 °C.
Température de stockage :	−10 à +50 °C.
Affichage :	Tablette industrielle avec écran tactile grand format et visualisation A-scan.
Poids :	Env. 1,1 kg.

Produits

Article	Nom du produit	Prix	Quantité	Action
138970	QuintSonic T Complete Kit	€ 8.576,00

Accessoires

Article	Nom du produit	Prix	Quantité	Action
138115	Multi Layer Calibration Test Plate for QuintSonic	€ 230,00

Tous les prix mentionnés sont hors T.V.A. et hors frais de port.
Statut du produit :
Disponible: 1 - 3 jours ,
Delai: 1 - 3 semaine(s) ,
commande spéciale sur demande

Voir le panier Commandez

QuintSonic-T Mesureur d’Épaisseur de Revêtements

Caractéristiques

Spécifications

PosiTector 200 Positector-200 Mesureur d'épaisseur de revêtement pour bois, béton, plastique

Commandez maintenant

QuintSonic-T Mesureur d’Épaisseur de Revêtements

Caractéristiques

Spécifications

Produits associés

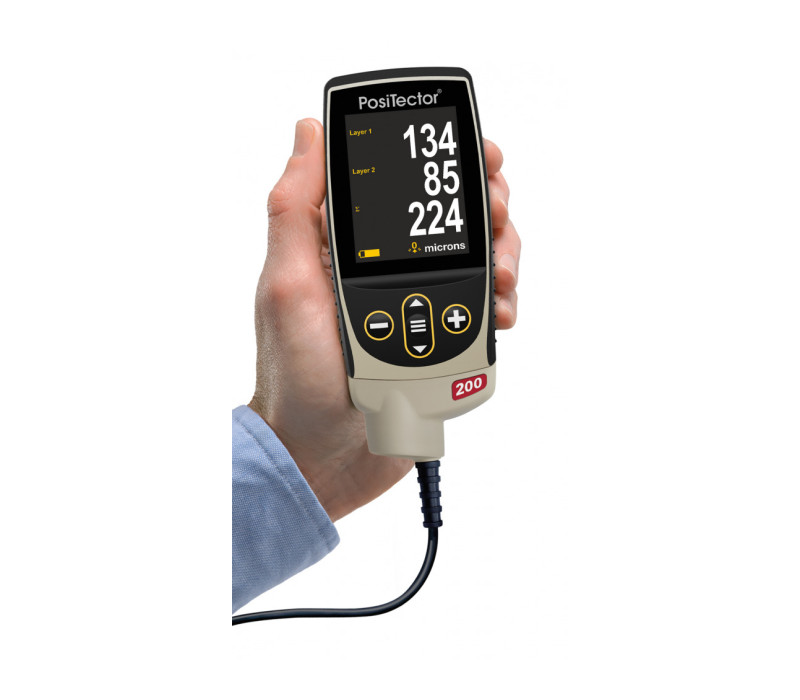

PosiTector 200 Positector-200 Mesureur d'épaisseur de revêtement pour bois, béton, plastique
