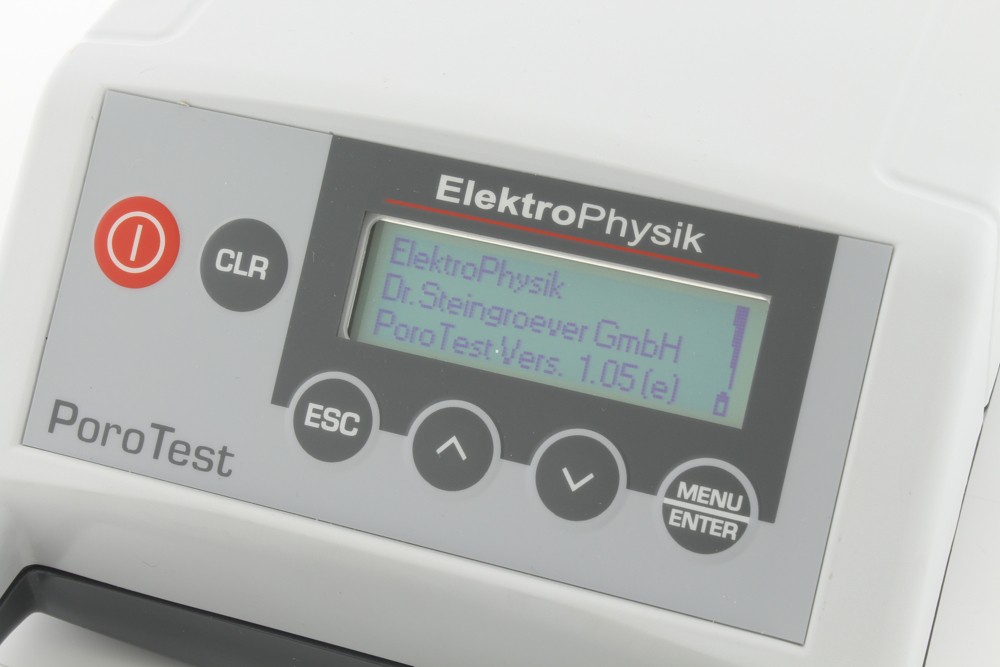

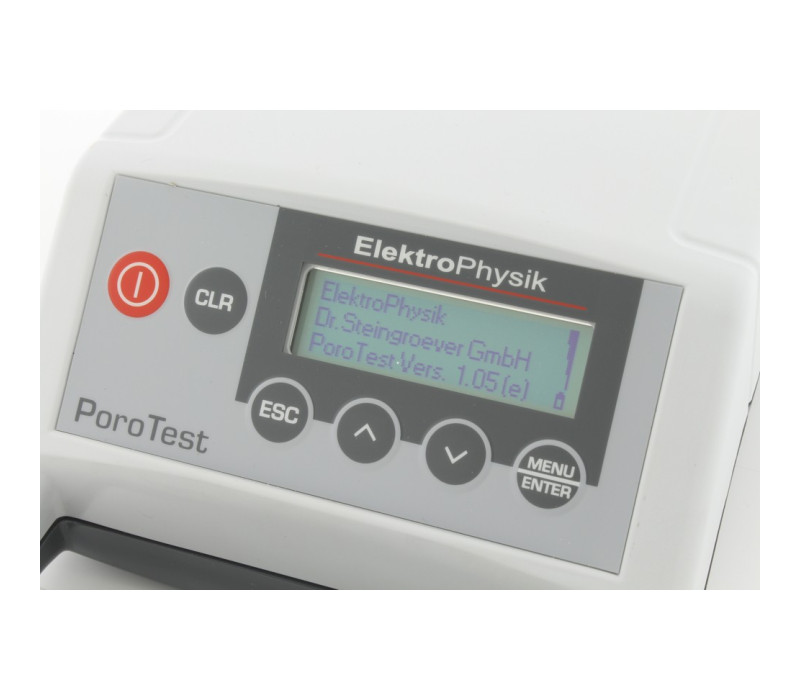

Ecran de l'unité de contrôle

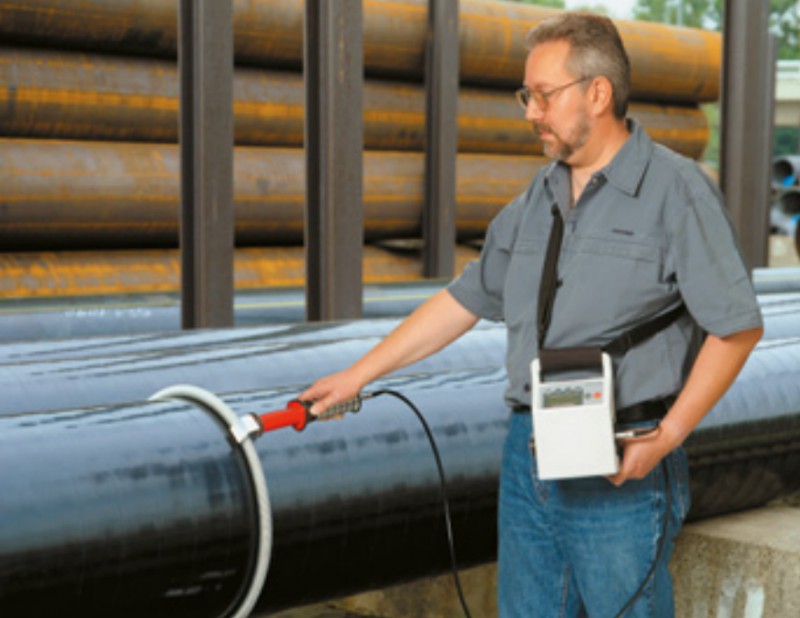

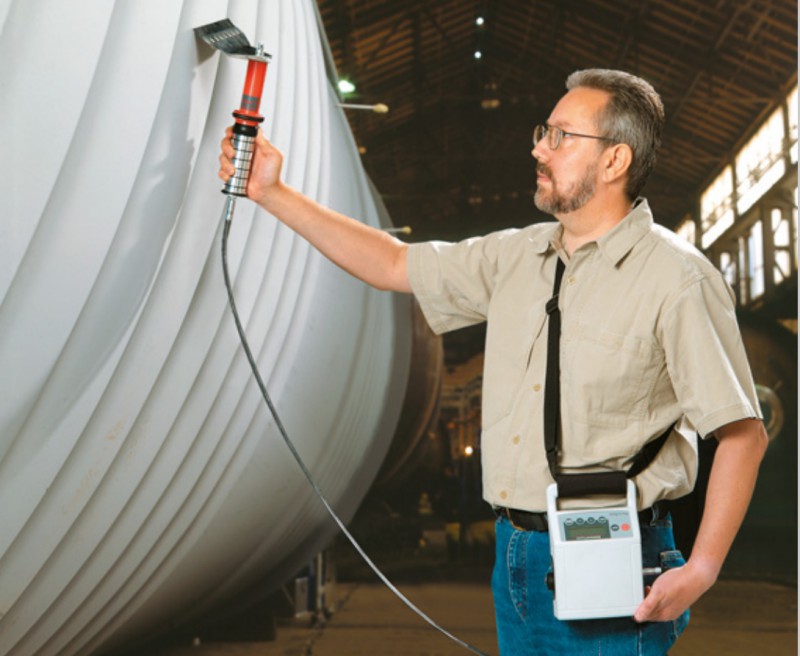

Détection de porosité sur pipelines

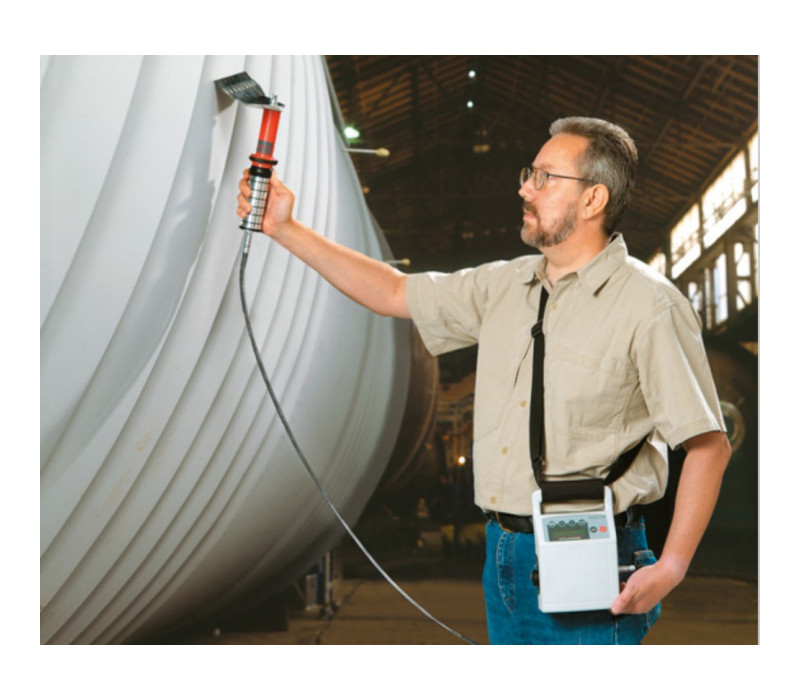

Détection de porosité sur des surfaces métalliques

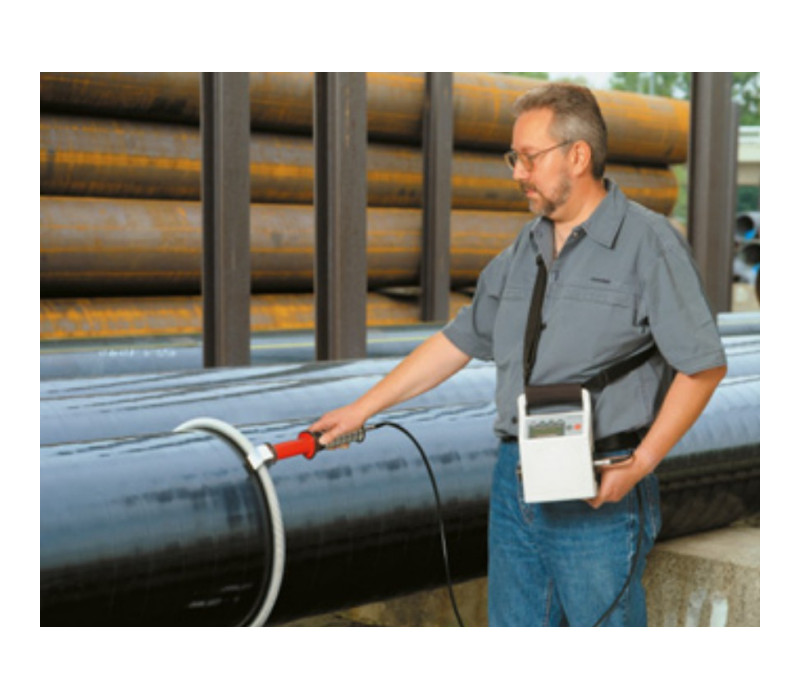

Détection de porosité sur tuyaux

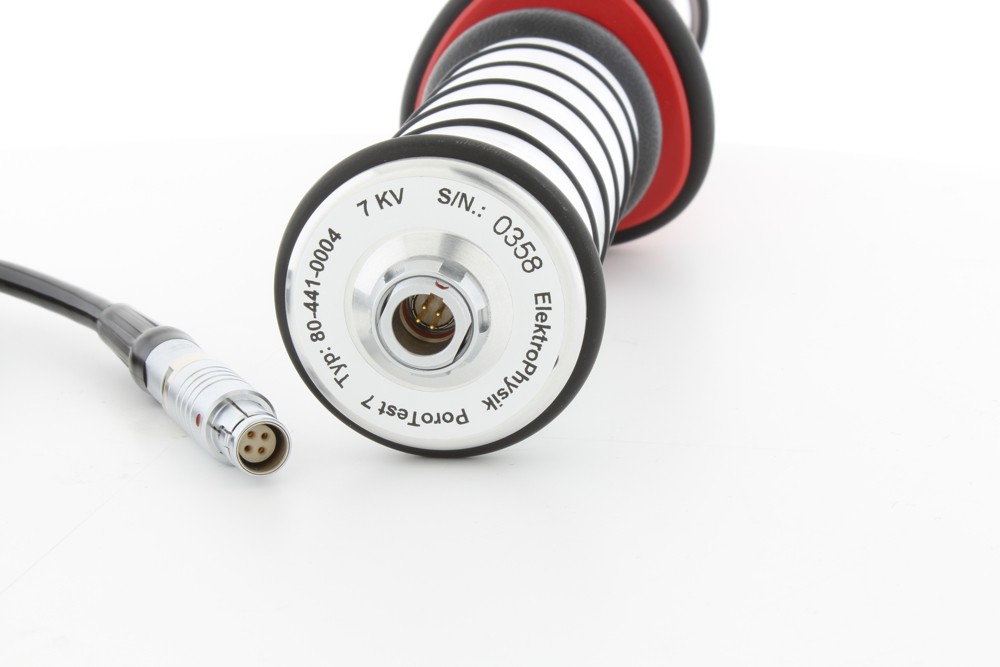

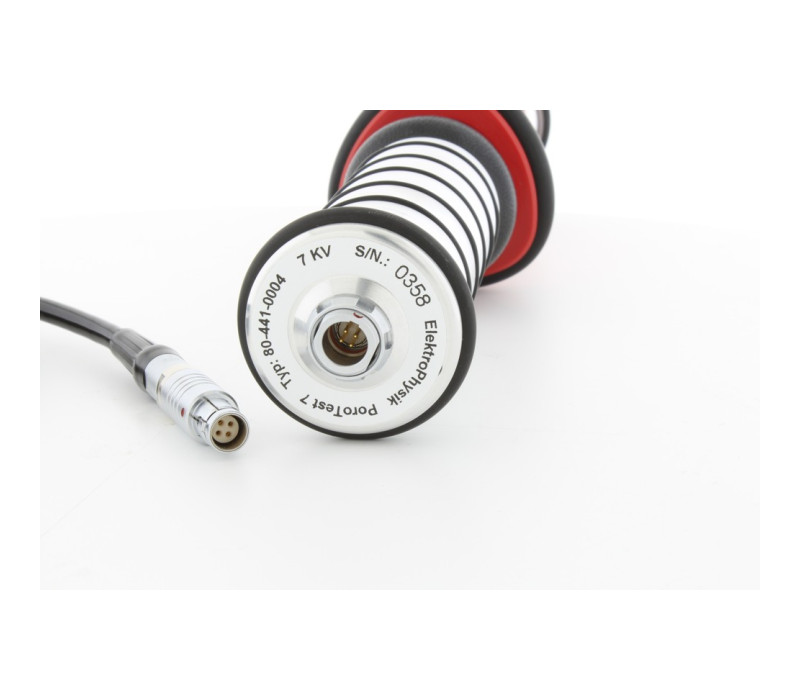

Connexion poignée-câble

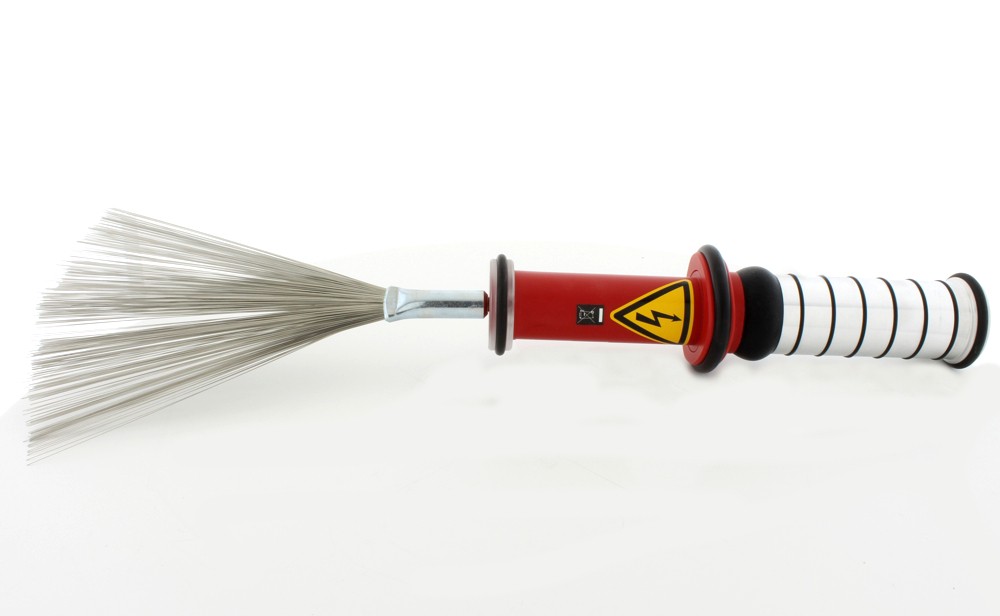

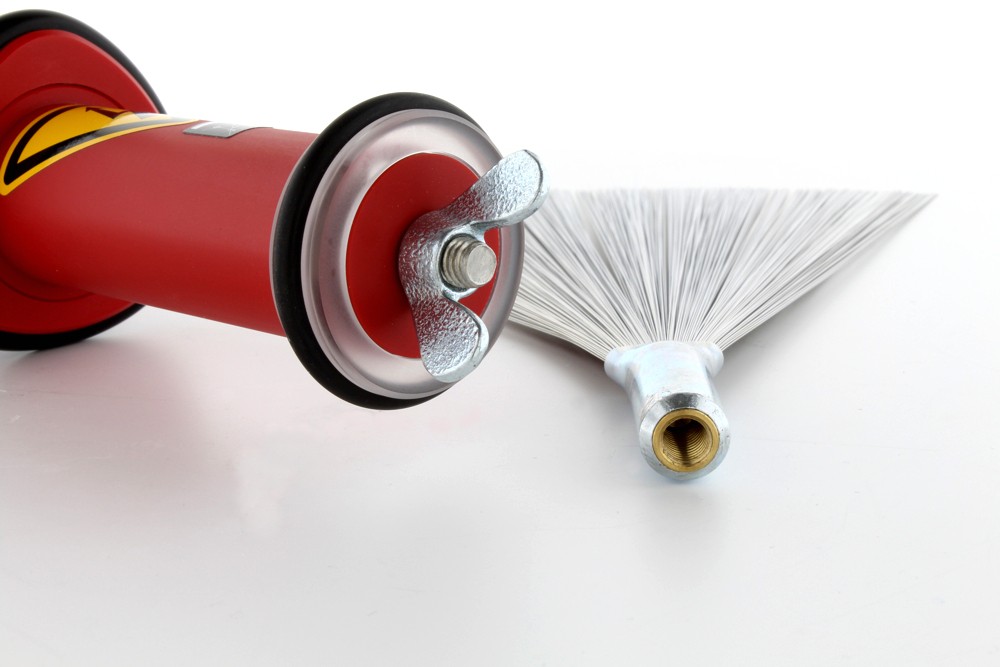

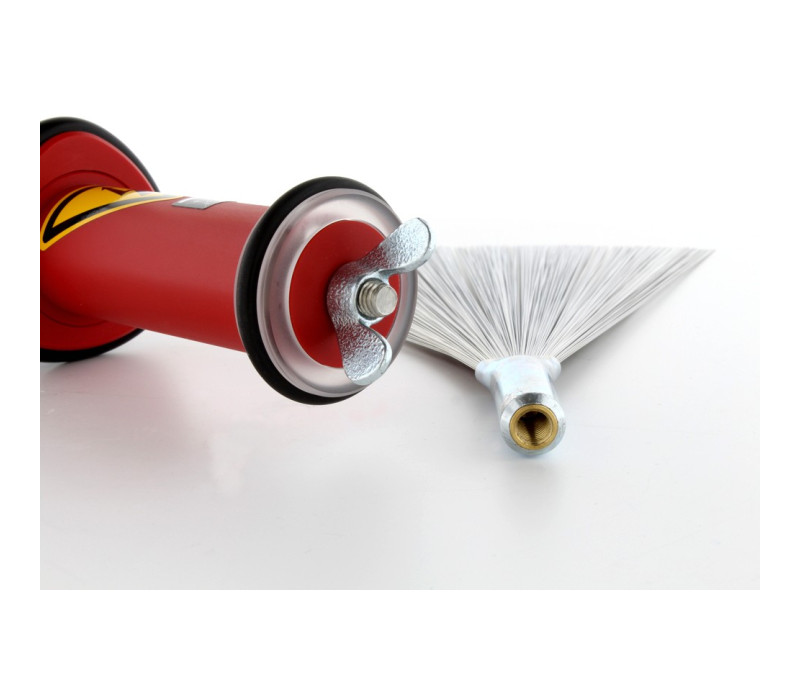

Connexion poignée-électrode de balayage métallique

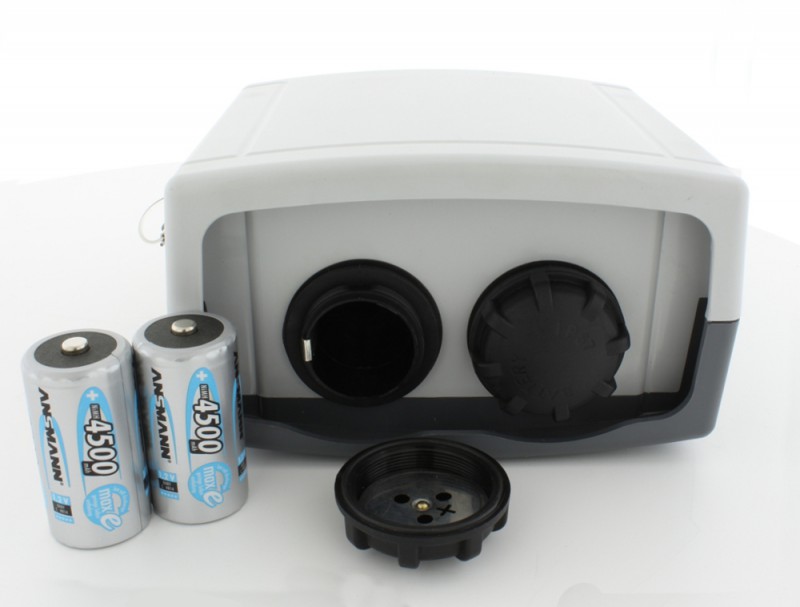

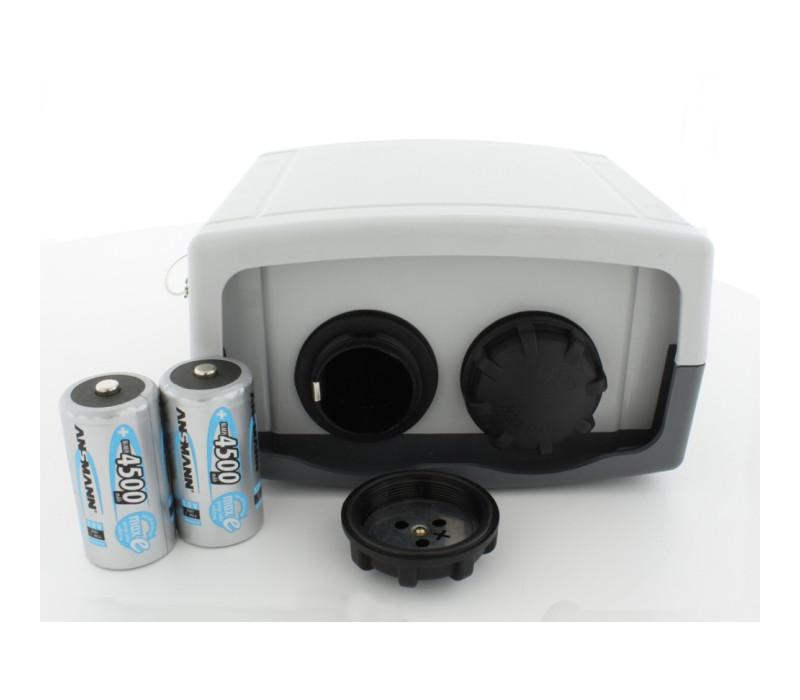

Face arrière de l'unité de contrôle, endroit des piles

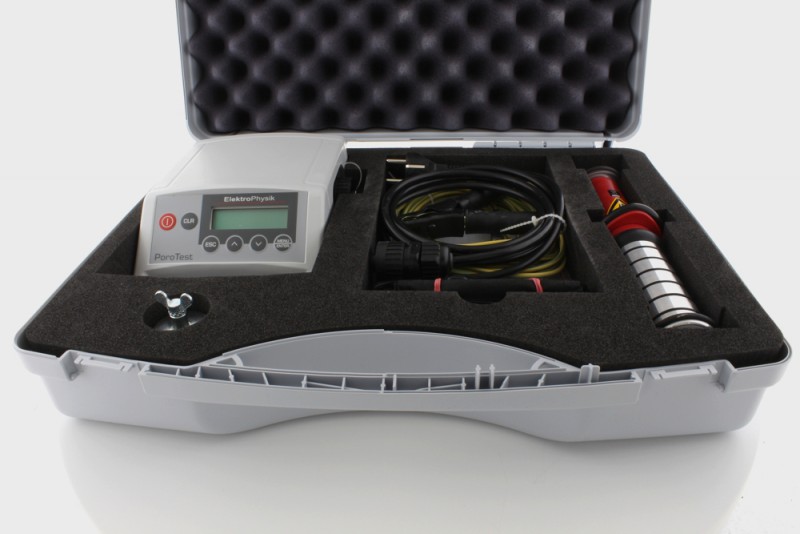

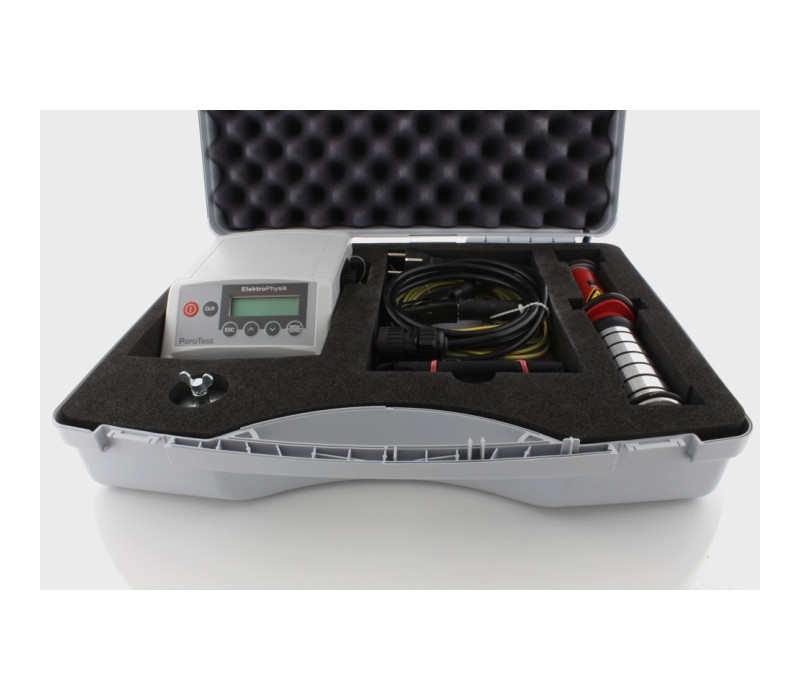

Malette de transport en plastique avec accessoires standards

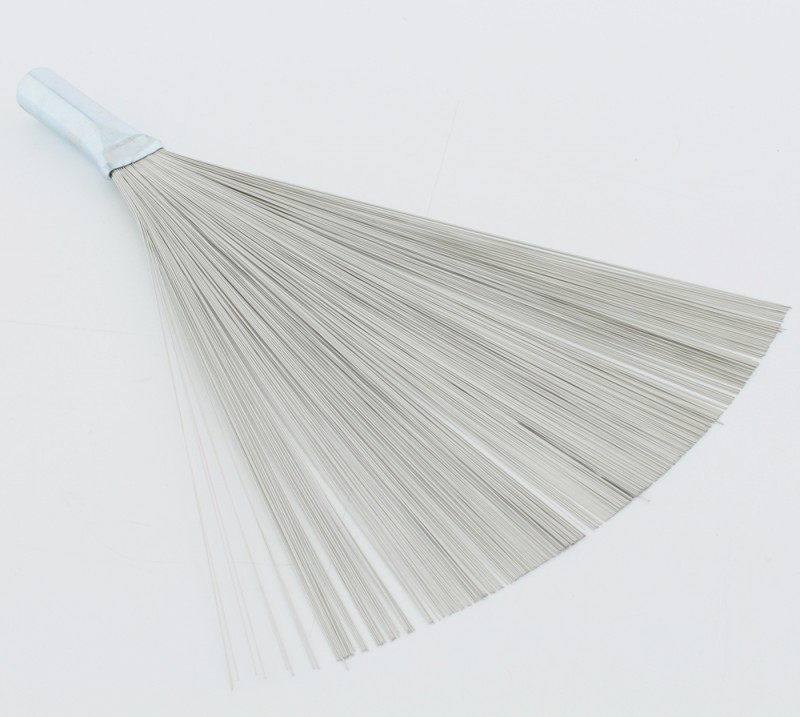

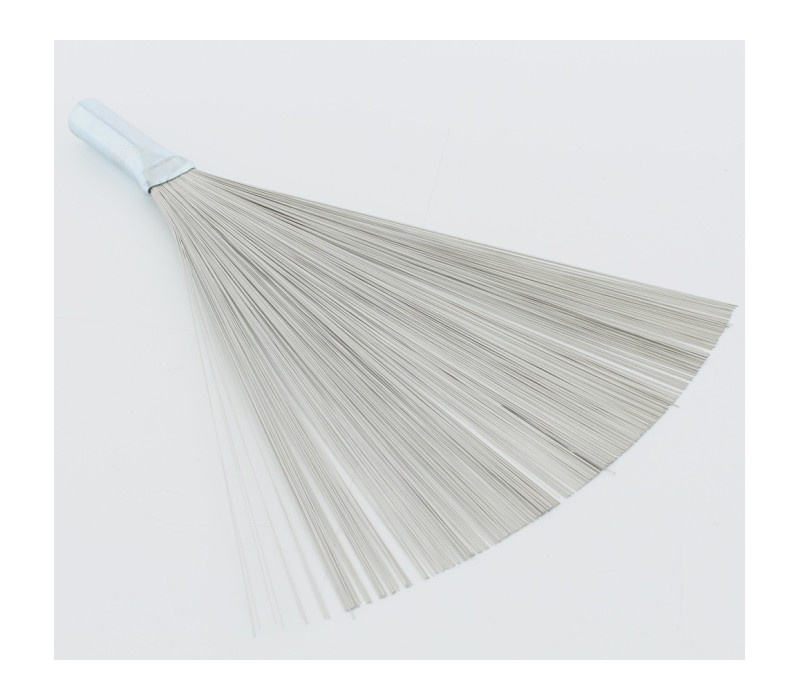

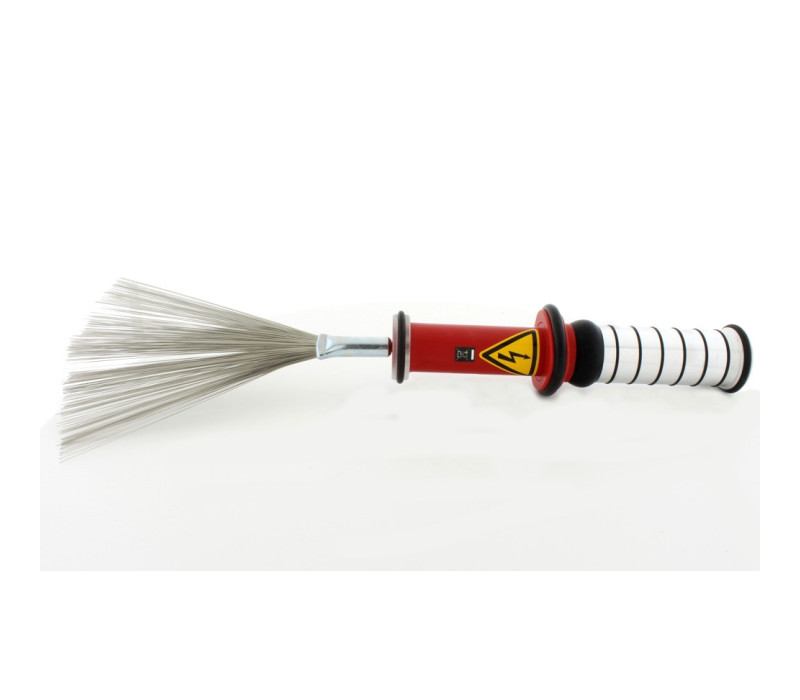

Electrode de balayage métallique

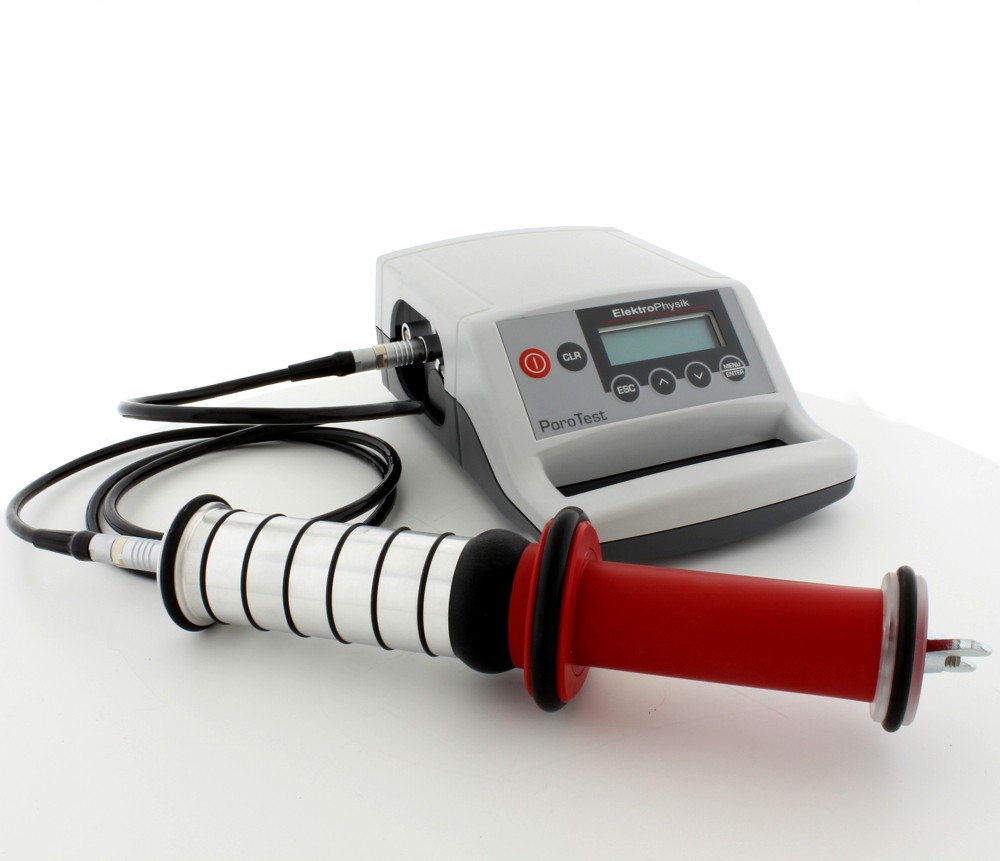

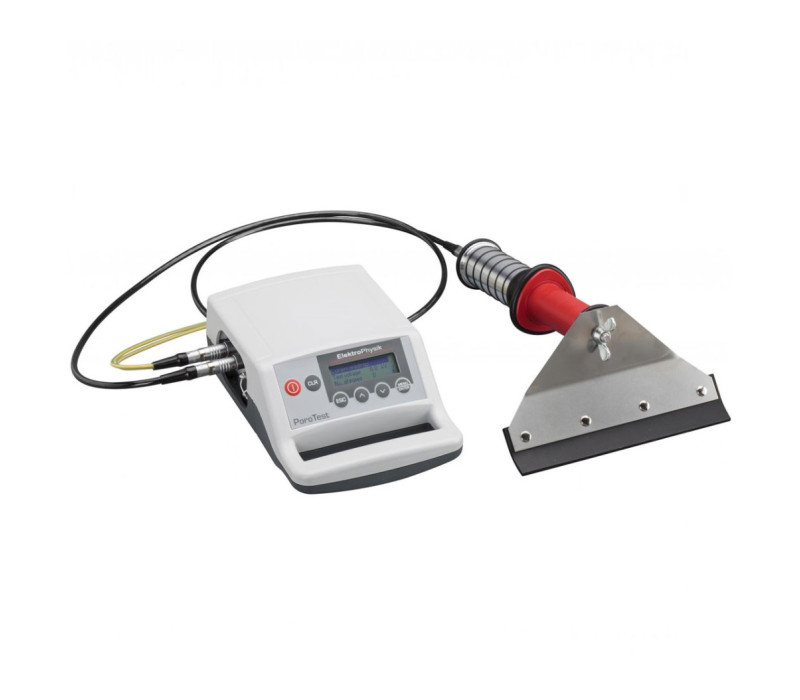

PoroTest 7 Détecteur de porosité de haute tension

Le PoroTest 7 peut être utilisé pour des tests non destructifs de porosité de tous les revêtements isolants sur des substrats conducteurs tels que l’acier, l’aluminium, etc. L’appareil de test se compose d’une sonde haute tension avec intégré un générateur haute tension et d’une électrode de test qui est simplement connectée à la sonde. Le test de contrôle de tension fonctionne automatiquement et est adapté à l’épaisseur du matériau à tester et vice versa.

L’unité de contrôle dispose d’un écran numérique et d’un clavier de contrôle. Le boîtier de l’unité de contrôle est entièrement portable et est fabriqué avec un plastique robuste ABS avec une poignée intégrée. La sonde haute tension et l’unité de contrôle sont connectés via un câble robuste. Pour détecter la porosité, la tension test appropriée à l’épaisseur du matériau est fixée sur l’unité de contrôle qui applique, lorsqu’elle est activée, une décharge d’étincelles lorsqu’un défaut du matériau est détecté. En plus de la décharge d’étincelles, les défauts sont comptés et signalés par un signal visible et sonore. La tension test est directement indiquée sur l’écran numérique.

Applications types : Test de paroi et revêtements appliqués sur des conduits, des tuyaux, des coques, des réservoirs de pétrole et de stockage, de l’émail, de la peinture, du caoutchouc et des revêtements de bitume, des navires et des réservoirs, GFK et autres matières plastiques.

3 sondes de haute tension sont disponibles pour différentes épaisseurs de revêtement (non inclues) :
P7 : 0.03 mm – 1.7 mm / 1 mils – 67 mils
P30 : 0.52 mm – 9.49 mm / 20.5 mils – 373.6 mils
P35 : 1.4 mm – 11.3 mm / 55 mils – 444 mils

€ 2.178,00

Commandez maintenant

Instrument puissant et polyvalent avec un nouveau design ergonomique ; idéal pour des tests sur site
Présentation conviviale du clavier fonctionnant avec un menu
Différentes tensions de test prédéfinies spécifiques à l’épaisseur du matériau
Sonde haute tension avec équipement et indicateur de pores (LED rouge)
Electodes de test légères et portables offrant un fonctionnement pratique
Méthode de test conforme à DIN 55 670
Affichage rétroéclairé indiquant la tension test actuelle, le nombre de pores et l’épaisseur du matériau
Indicateur de tension résiduelle
Signal d’alarme en cas de dépassement de la limite de pores (Limit)
Alimentation : Secteur AC ou fonctionnant via un accumulateur intégré (cellules C)
Dispositions de sécurité électrique selon VDE 0411, partie 1 : la tension de la sonde et le taux de décharge maximum restent en dessous des valeurs limites spécifiées par la norme de sécurité
Indicateur de pile faible

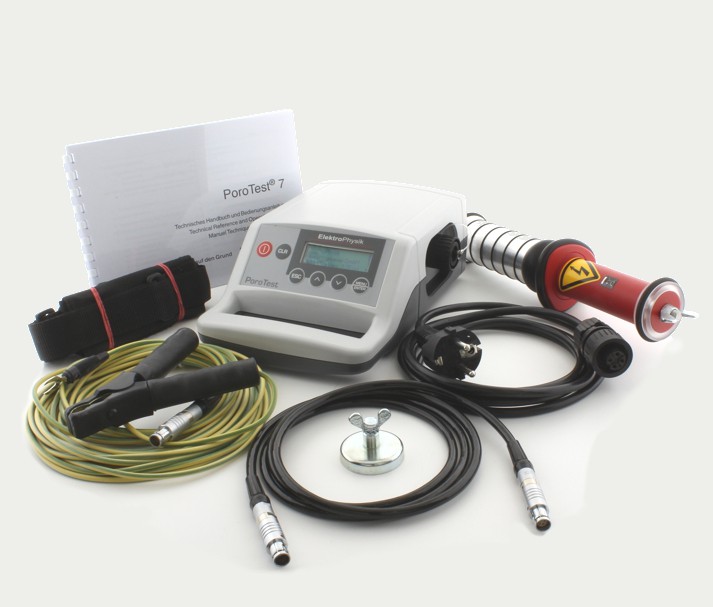

Le PoroTest 7 sera livré dans un set complet comprenant :

Unité de contrôle avec un accumulateur intégré
Câble de connexion sonde-unité de contrôle
Électrode balayeuse métal
Câble équipotentiel, 5 m (16 ft) de longueur
Câble alimentation
Bandoulière
Mallette de transport en plastique
Manuel, disponible en Anglais, Allemand et Français

Principe de fonctionnement

Balayez doucement la surface à contrôler avec l’électrode haute tension. Les défauts seront détectés par une décharge d’étincelles vers le substrat conducteur. Les résultats du test sont affichés directement sur l’écran digital.

La tension peut être ajustée de 500 à 35 000 Volts. L’appareil a été conçu pour tester des couches isolantes d’environ de 30 microns à 11.3 mm (1 mils - 444 mils) d’épaisseur.

Tension :	DC
Écran :	Écran LC, 3 chiffres
Précision du réglage de la tension :	± (0.1 kV + 3 % de la lecture)
Dimensions de la sonde haute tension :	274 mm x 63 mm
Dimensions de l’unité de contrôle :	225 mm x 150 mm x 85 mm
Poids de la sonde haute tension :	550 g
Poids de l’unité de contrôle :	1400 g
Signal d’alarme :	90 dB, 0.1 s/Pore, tonalité continue en cas de court-circuit
Sortie du signal :	Sans potentiel, Umax. : 100 V, Imax. : 0.4 A
Pile de stockage :	4 C-cellules, IEC LR 14, 3.5 Ah, NiMH, interchangeable
Autonomie des piles pour une tension maximale :	PoroTest 7-P7 : 20 heures en fonctionnement continue PoroTest 7-P30 & P35 : 10 heures en fonctionnement continue
Durée de charge des piles :	4 h de charge rapide
Tension :	De 110 à 230 V, 50/60 Hz, interrupteur automatique
Température de fonctionnement :	De 0° … +50 °C/ 32°…122°F
Humidité :	Eviter la rosée sur la surface (voir DIN 55 670)
Normes :	DIN EN ISO 2746, DIN 55 670, ASTM D 5162-01, AS 3894.1-2002

Fiche technique PoroTest 7

Produits

Article	Nom du produit	Prix	Quantité	Action
134032	PoroTest 7 Holiday Detector	€ 2.178,00

Accessoires

Article	Nom du produit	Prix
134033	PoroTest P7 High tension electrodes - 0.5 ... 7 kV - 0,03...1,7 mm	€ 1.734,00
134242	PoroTest P30 High tension electrodes - 3 ... 30 kV - 0,5...9 mm	€ 2.211,00
134243	PoroTest P35 High tension electrodes - 5 ... 35 kV - 1.4...11.3 mm	€ 2.211,00

Tous les prix mentionnés sont hors T.V.A. et hors frais de port.
Statut du produit :
Disponible: 1 - 3 jours ,
Delai: 1 - 3 semaine(s) ,
commande spéciale sur demande
