MTG Jauge d'épaisseur de matériaux

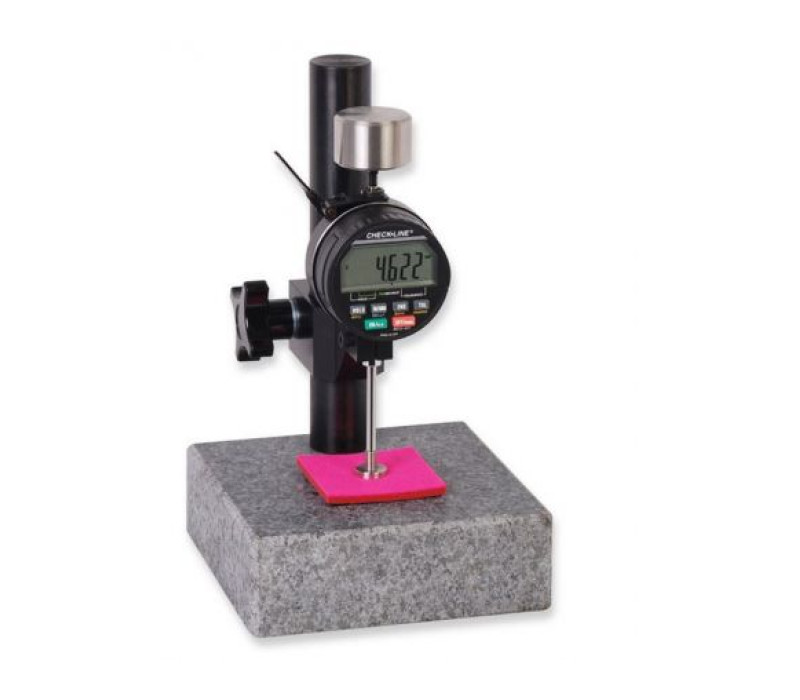

Epaisseur de matériau

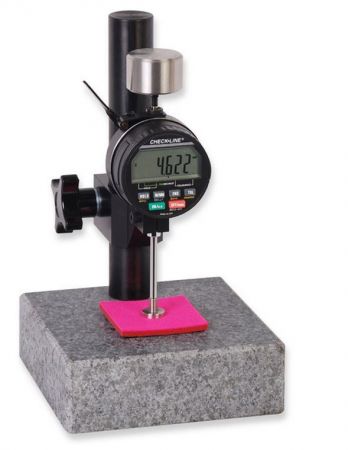

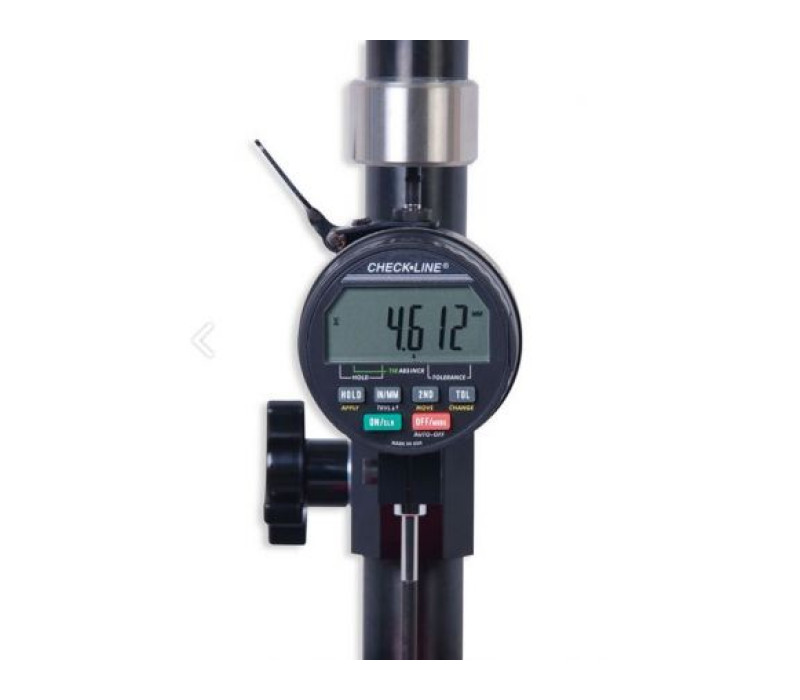

Le MTG peut utiliser une large gamme de poids

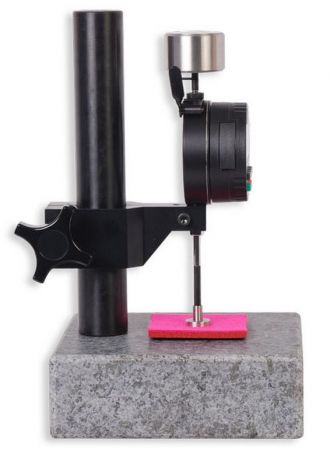

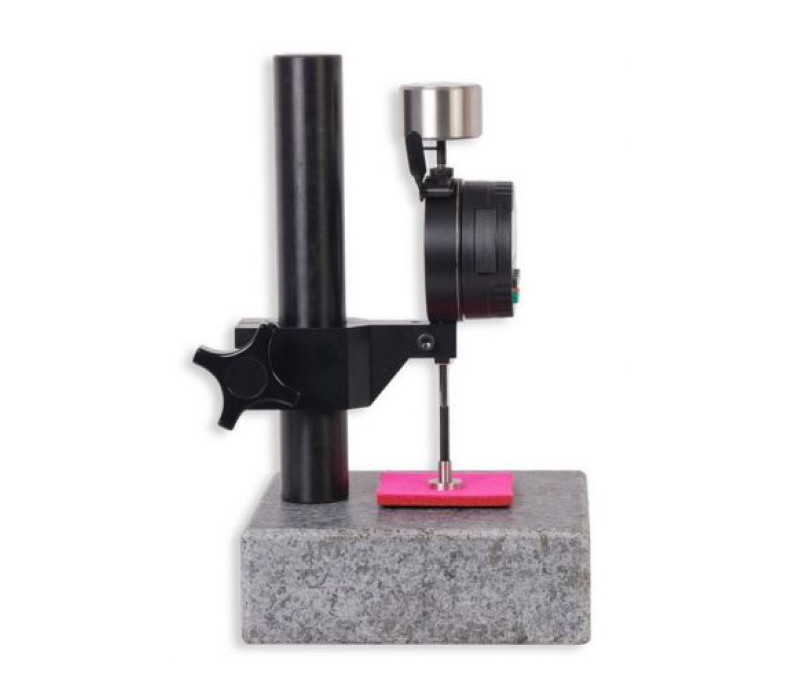

MTG-DX

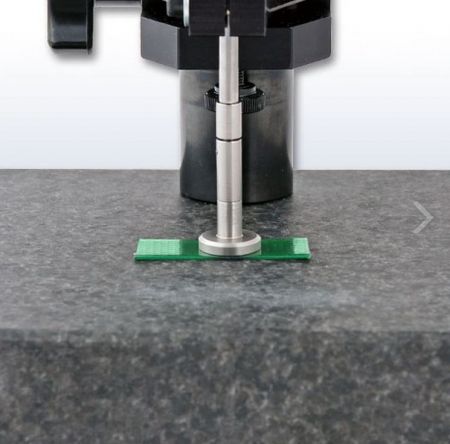

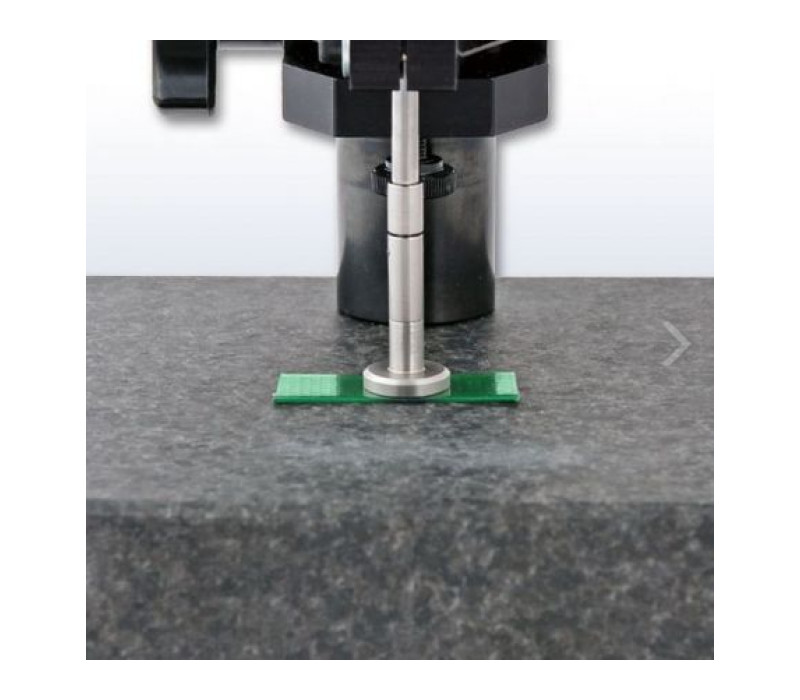

Epaisseur PCB

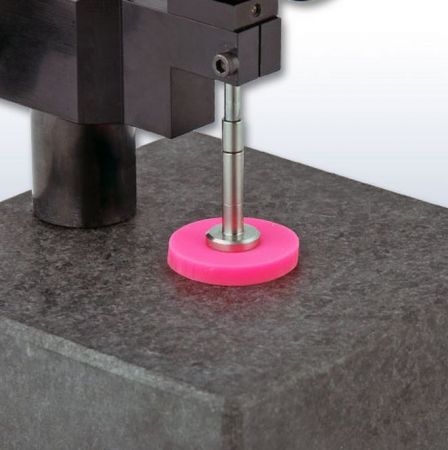

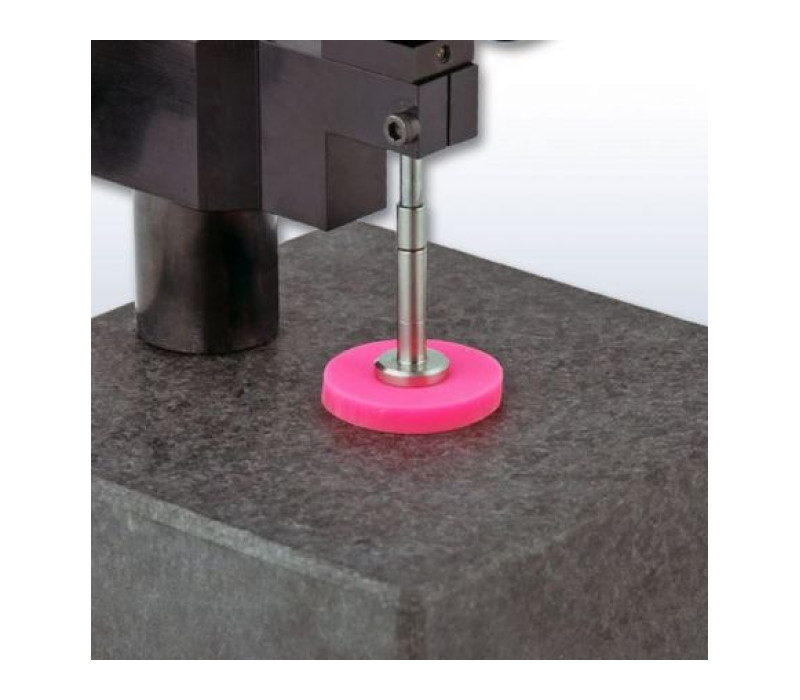

Epaisseur caoutchouc

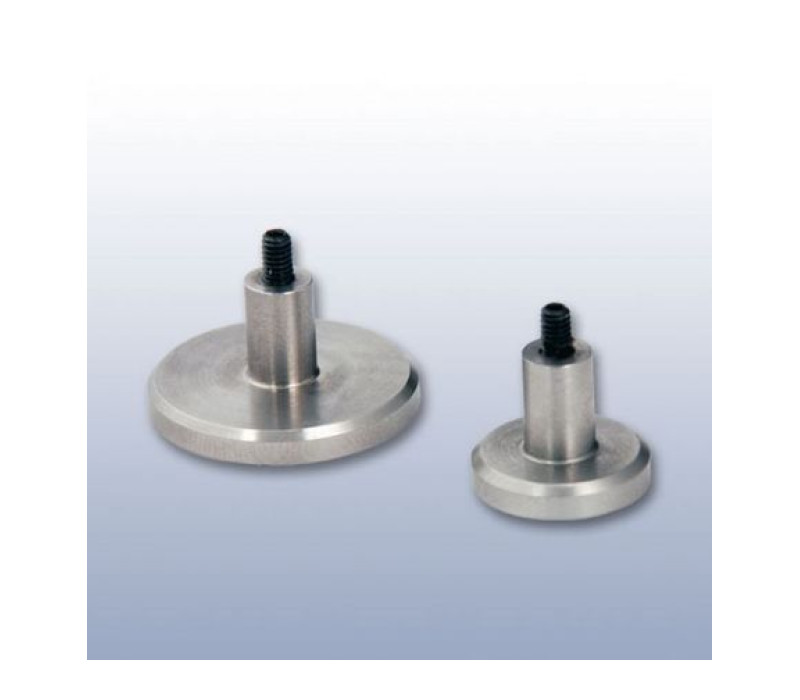

Le MTG peut utiliser une large gamme de tailles de pied

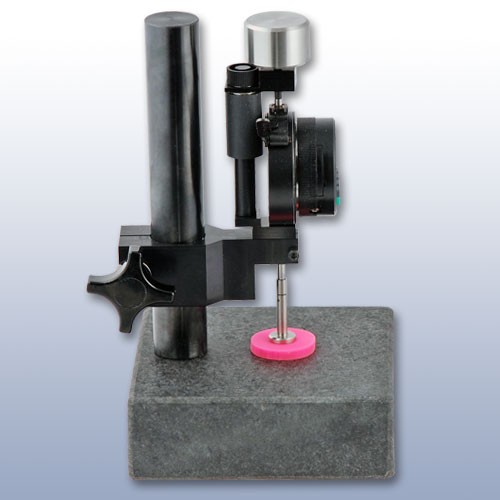

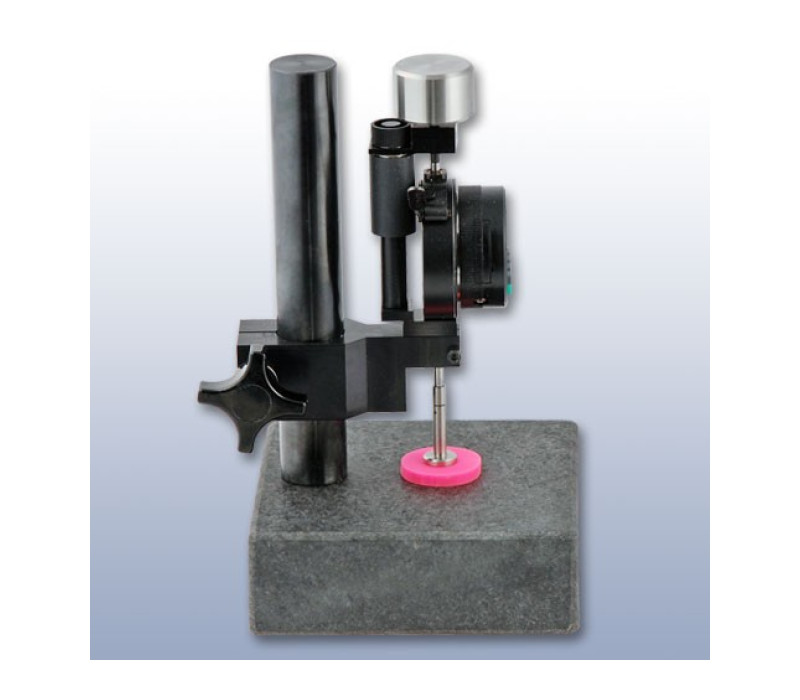

MTG avec ammortisseur

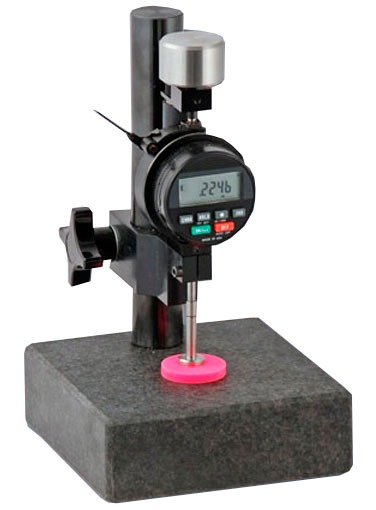

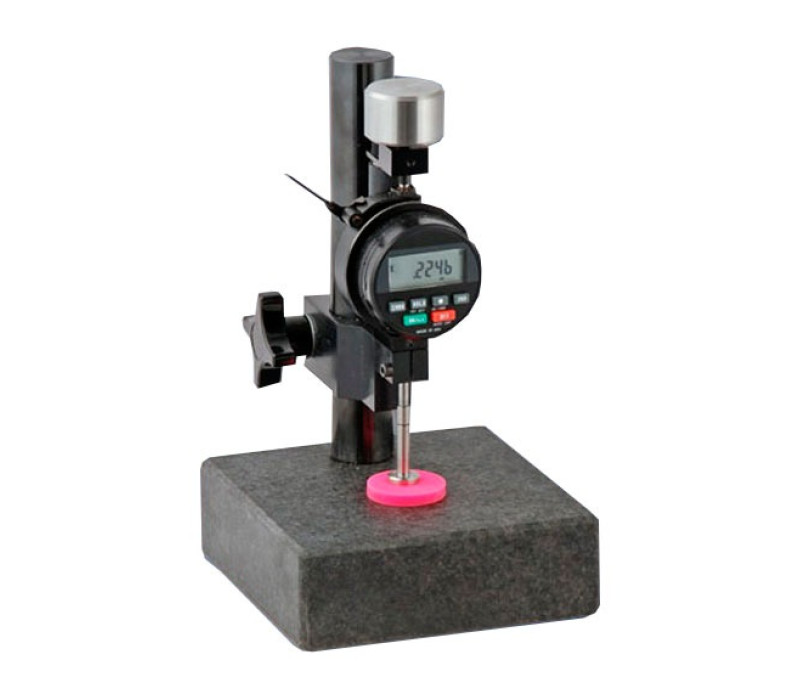

MTG Jauge d'épaisseur de matériaux

La jauge d'épaisseur MTG mesure de façon précise et pratique l'épaisseur sur le caoutchouc, tissus, mousses, rubans/films et sur un large assortiment de matériaux souples. L'instrument fonctionne avec un pied presseur (palpeur) d'un diamètre/surface spécifique associé à une masse prédéterminée comme noté sur la norme ASTM D 3767.

Le MTG est livré avec un pied presseur de 16 mm de diamètre et une masse de 212 g. Cette configuration est utilisée en général pour tous les matériaux en caoutchouc avec une dureté au maximum de 35 IRHD. D'autres dimensions de pieds et de masses associées sont disponibles en option. Vous trouverez les détails ci-dessous.

Plage de mesure : 0-25 mm
Résolution : 0,002 mm

Des pieds et masses personnalisés peuvent être fabriqués pour couvrir une large gamme d'applications. Veuillez nous contacter pour plus d'infos.

L'indicateur électronique certifié comprend 3 formats de sortie de données SPC, mesure en unités métriques ou anglaises, garde la valeur maximale en mémoire, s'arrête automatiquement et est équipé d'un levier à gauche. La base en granit certifiée en laboratoire (150 x 160 x 50 mm) garantit une surface plane, lisse et dure pour des mesures précises et reproductibles. L'indicateur est monté sur une colonne de 200 mm de hauteur dont la position peut être facilement ajustée suivant l'échantillon à mesurer.

Un câble série de sortie ainsi qu'un logiciel fonctionnant sur windows sont disponibles en option pour le transfert, l'enregistrement et le traitement des données.

Prix à partir de € 1.575,00

Commandez maintenant

Le levier à gauche permet de lever le pied pour le placement de l'échantillon.
Unités sélectionnables par l’utilisateur en pouces ou mm offrant une résolution de 0.002 mm (0.0001").
Livré avec un pied de 16 mm et une masse de 212 g. D'autres diamètres de pieds et de masses sont disponibles. Voir ci-dessous.
Le pied presseur comprend une fonction de "pivot" intelligente qui assure l'alignement optimal avec l'échantillon pour la plus grande précision possible.

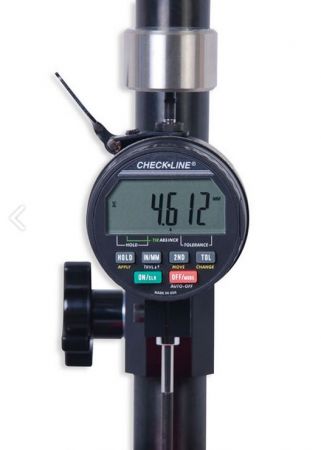

L'indicateur numérique fonctionne sur piles et comprend les fonctions de maintient du pic et l'arrêt automatique.
L'indicateur électronique et la base en granit sont livrés avec un certificat de traçabilité.
Trois sorties sont fournies pour le transfert des données, RS 232, Mitutoyo(MTI) et BCD. Câble et logiciel sont disponibles en option.
Fabriqué et assemblé aux Etats-Unis avec une garantie de 1 an.
Logiciel : Nous recommandons le logiciel WINWedge pour le MTG.

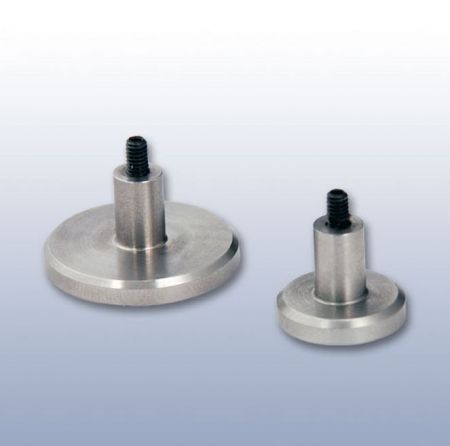

Pied presseur (Palpeur/Anvil) en option

Pied presseur	Dim. "A" (mm)
PF-1	10.0
PF-2	8.0
PF-3	6.3
PF-4	6.0
PF-5	5.0
PF-6	4.0
PF-7	3.2
PF-8	16.0
PF-9	25.0

Combinaisons de pied presseur / masse

Pour matériaux de dureté égale ou supérieure à 35 IRHD

Modèle de pied	Diam. de pied. (mm)	Masse (g)	Modèle de masse
MTG-01-1	10.0	176	MTG-03-1
MTG-01-2	8.0	113	MTG-03-2
MTG-01-3	6.3	70	MTG-03-3
MTG-01-4	6.0	63	MTG-03-4
MTG-01-5	5.0	44	MTG-03-5
MTG-01-6	4.0	28	MTG-03-6
MTG-01-7	3.2	18	MTG-03-7
MTG-01-8	16.0	452	MTG-03-8
MTG-01-9	25.0	1104	MTG-03-9

Pour matériaux inférieur à 35 IRHD

Modèle de pied modèle>	Diam. de pied. (mm)	Masse (g)	Modèle de masse
MTG-01-1	10.0	80	MTG-04-1
MTG-01-2	8.0	52	MTG-04-2
MTG-01-3	6.3	32	MTG-04-3
MTG-01-4	6.0	29	MTG-04-4
MTG-01-5	5.0	20	MTG-04-5
MTG-01-6	4.0	13	MTG-04-6
MTG-01-7	3.2	8	MTG-04-7
MTG-01-8	16.0	212	MTG-04-8
MTG-01-9	25.0	518	MTG-04-9
Note : Des tailles personnalisées de pieds et de masses pour répondre à une application spécifique sont aussi disponibles.

Plage de mesure	0-25 mm, plages personnalisées jusqu
Résolution	0,002 mm
Précision	0,005 mm
Matériau du pied	Acier inox 303
Matériau de la base	Granit certifiée en laboratoire
Alimentation	Piles bouton Lithium CR2450 ou <b>adaptateur AC en option </b>
Composition de la pile	Lithium/Dioxyde de manganèse (Li/MnO2)
Garantie	1 an
Pays d	USA
Filetage broche	#4-48 UNF
Système de pression	MTG-DX, sans ammortisseur: 20 g ±3 g (sans pied ou masse). ce poids doit être inclu lors du calcul de la pression de test

MTG - exemple de certificat d'étalonnage base de granit

MTG - exemple de certificat d'étalonnage L'indicateur numérique

Produits

Article	Nom du produit	Prix
134875	MTG-DX - Material Thickness Gauge System & Base and 16 mm footer with 212g weight	€ 1.575,00
135254	MTG-DX2 - Material Thickness Gauge System ASTM D1777-2	€ 1.575,00
131104	MTG-Material Thickness Gauge System with Air Dampener & Base and 16 mm footer with 212g weight	€ 2.175,00

Accessoires

Article	Nom du produit	Prix
133029	APS300 Power Adapter - Universal power supply unit 300mA	€ 25,00
137007	MTG-RINGS - Set Of Stackable Ring Weights for MTG Thickness Gauge	€ 545,00
134876	MTG-D1777-1 Weight & Footer for MTG-DX conform ASTM D-1777 Spec 1 - Poids (273 gr moins de palpeur) - Taille du palpeur: Ø 28,7 mm ' title='Description'>	€ 307,50
134836	MTG-D1777-2 Weight for MTG-DX conform ASTM D-1777 Spec 2 - Poids (169 gr moins de palpeur) - Taille du palpeur: Ø 9,5 mm ' title='Description'>	€ 307,50
134877	MTG-D1777-3 Weight for MTG-DX conform ASTM D-1777 Spec 3 - Poids (546 gr moins de palpeur) - Taille du palpeur: Ø 6,3 mm ' title='Description'>	€ 307,50
133392	RX-G03-0018 RX-232 Data Output Cable	€ 110,00
133393	RX-G13-0048 (old version) USB Data Output Cable for DD/RX and MTG Series	€ 152,50
134398	EMS4 Remote Readout Data Collection Application	€ 1.527,50
134867	DD-DB1 Smart USB Cable for DD-100xx and RX-DDxx Models' title='Description'>	€ 385,00

Tous les prix mentionnés sont hors T.V.A. et hors frais de port.
Statut du produit :
Disponible: 1 - 3 jours ,
Delai: 1 - 3 semaine(s) ,
commande spéciale sur demande

Voir le panier Commandez

MTG Jauge d'épaisseur de matériaux

Caractéristiques

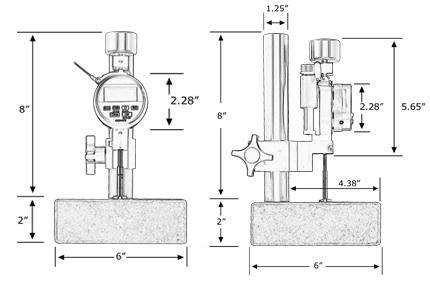

Dimensions

Spécifications

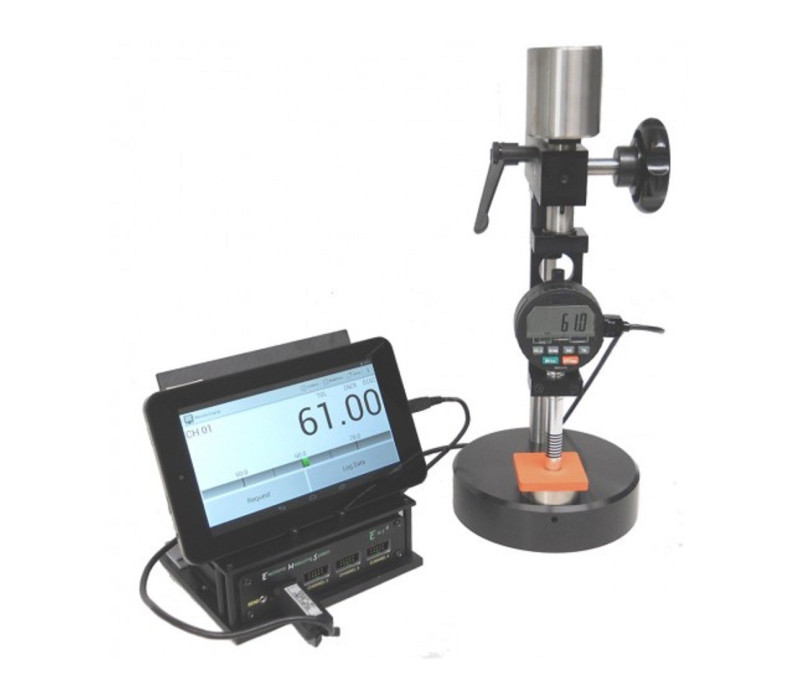

EMS4 Lecteur à distance de collecte de données

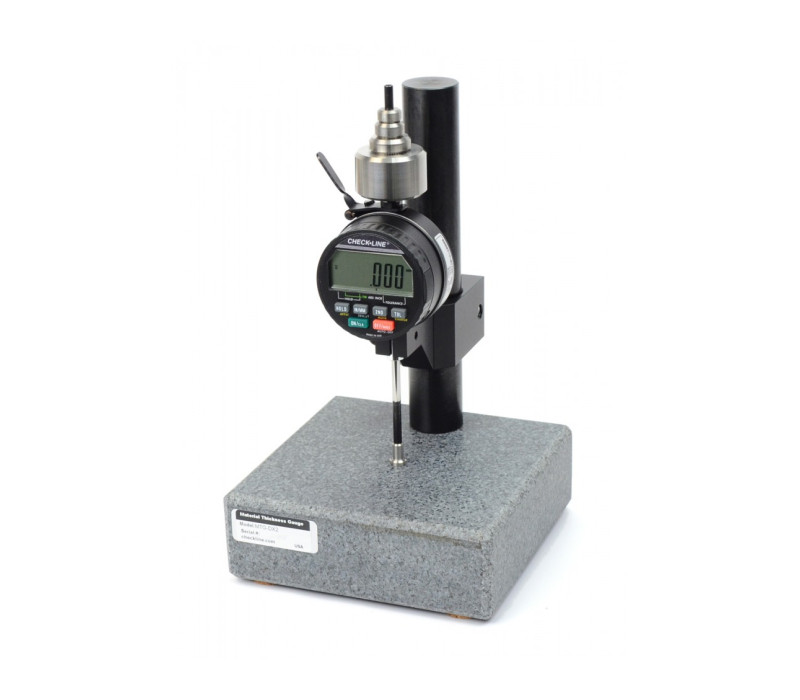

MTG-RINGS Ensemble de poids empilables pour jauge d'épaisseur MTG
