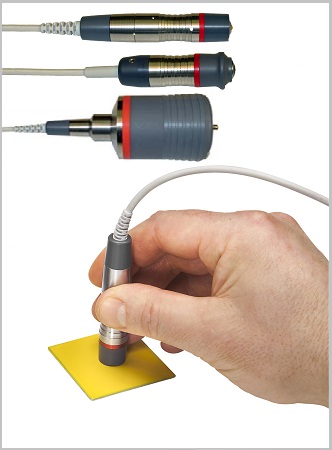

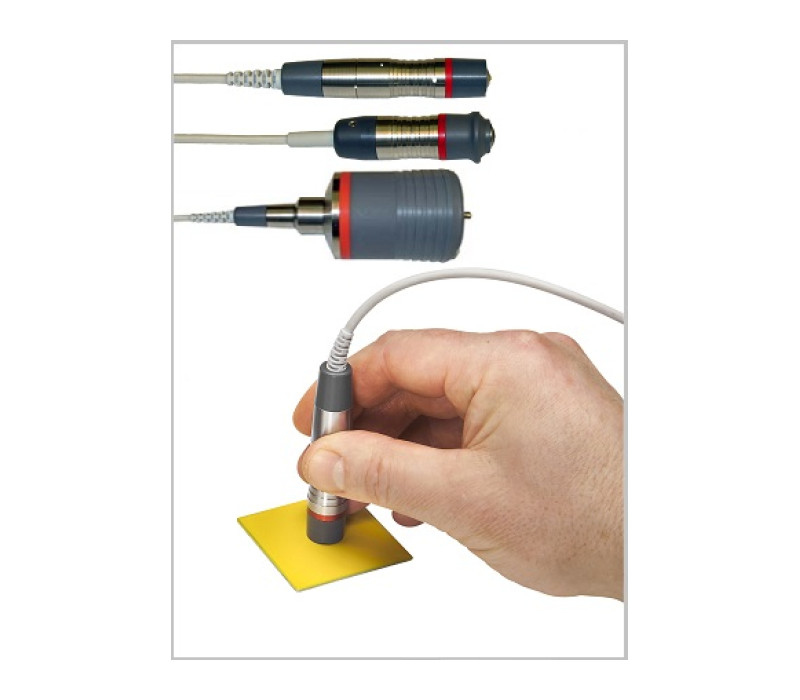

MiniTest N-Probes Sondes pour des revêtements isolants sur des métaux non-ferreux

MiniTest N-Probes Sondes pour des revêtements isolants sur des métaux non-ferreux

Conçues pour être utilisées avec le MiniTest 7400, les différentes sondes N effectuent des mesures d’épaisseurs de grande précision de revêtements isolants sur des métaux non-ferreux. Checkline Europe dispose de différentes sondes pour de multiples plages de mesure et d’applications jusqu’à une épaisseur de revêtement de 7 mm.

8 sondes N sont disponibles pour le MiniTest 7400 :

N0.2 : 0 – 0.2 mm
N0.7 : 0 – 0.7 mm
N0.7-90 : 0 – 0.7 mm
N2.5 : 0 – 2.5 mm
N7 : 0 – 7 mm

Toutes les sondes sont conçues pour des mesures d’épaisseurs de revêtements isolants sur métaux non-ferreux et peuvent être utilisées avec un support de mesure. Les sondes MiniTest utilisent le principe des courants de Foucault.

Différentes sondes pour des revêtements isolants sur métaux non-ferreux
Plage de mesure jusqu’à 7 mm d’épaisseur de revêtement
Principe des courants de Foucault

N0.2 / N0.2 HD	Plage de mesure : 0 – 2 mm Précision : +/- 1 μm + 0,75 % de la mesure Reproductibilité : +/- 0,5 μm + 0,5 % de la mesure Résolution de la gamme basse : 0,02 μm Épaisseur minimale substrat : 40 μm Sortie de câble à angle droit : longueur 62,5 mm; Ø 15,3 mm Sortie de câble droit : longueur 100 mm; Ø 15,3 mm Version HD : longueur 78,0 mm; Ø 20,5 mm
N0.7 / N0.7 HD	Plage de mesure : 0 – 0,7 mm Précision : +/- 1 μm + 0,75 % de la mesure Reproductibilité : +/- 0,5 μm + 0,5 de la mesure Résolution de la gamme basse : 0,05 μm Épaisseur minimale substrat : 40 μm Sortie de câble à angle droit : longueur 62,5 mm; Ø 15,3 mm Sortie de câble droit : longueur 100 mm ; Ø 15,3 mm Version HD : longueur 78,0 mm; Ø 20,5 mm
N0.7-90	Plage de mesure : 0 – 7 mm Précision : +/- 1 μm + 0,75 % de la mesure Reproductibilité : +/- 0,5 μm + 0,5 de la mesure Résolution de la gamme basse : 0,05 μm Épaisseur minimale substrat : 40 μm Longueur totale : longueur 310 mm; Ø 15,3 mm Longueur immersion : longueur 165 mm; Ø 10,0 mm Longueurs spéciales sur demande
N2.5 / N2.5 HD	Plage de mesure : 0 – 2,5 mm Précision : +/- 1,5 μm + 0,75 % de la mesure Précision : +/- 0,8 μm + 0,5 % de la mesure Résolution de la gamme basse : 0,1 μm Épaisseur minimale substrat : 40 μm Sortie de câble à angle droit : longueur 62,5 mm; Ø 15,3 mm Sortie de câble droit : longueur 100 mm; Ø 15,3 mm Version HD : longueur 78,0 mm; Ø 20,5 mm
N7	Plage de mesure : 0 – 7 mm Précision : +/- 5 μm + 0,75 % de la mesure Reproductibilité: +/- 2,5 μm + 0,5 % de la mesure Résolution de la gamme basse : 1 μm Épaisseur minimale substrat : 40 μm Sortie de câble à angle droit : longueur 64 mm; Ø 23,8 mm Sortie de câble droit : longueur 101 mm; Ø 23,8 mm
