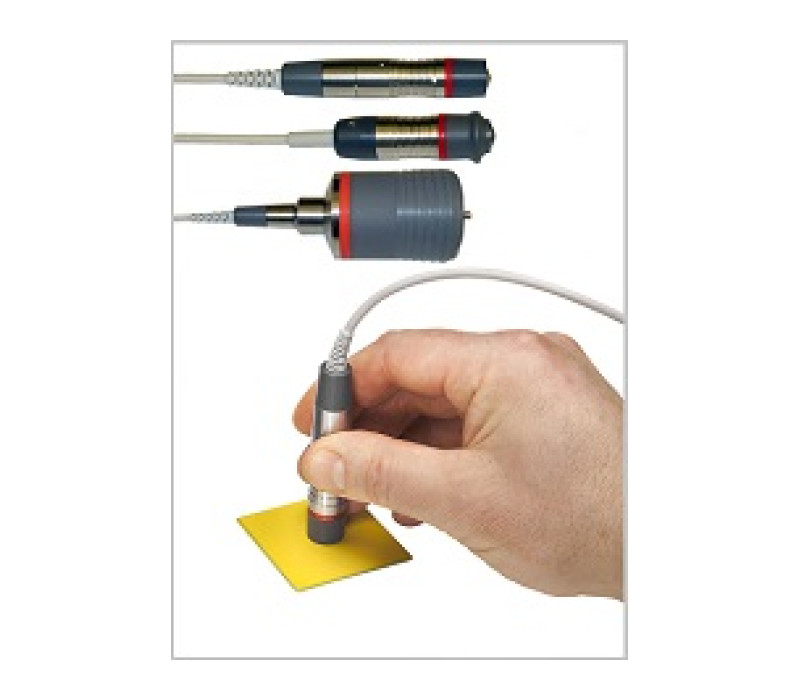

MiniTest FN-Probes Capteurs pour des revêtements isolants et non magnétiques

MiniTest FN-Probes Capteurs pour des revêtements isolants et non magnétiques

Conçues pour être utilisées avec le MiniTest 7400, les différentes sondes FN effectuent des mesures d’épaisseurs de grande précision de revêtements isolants sur des métaux non-ferreux ainsi que de revêtements non magnétiques sur acier. Checkline Europe dispose de différentes sondes pour de multiples plages de mesure et d’applications jusqu’à une épaisseur de revêtement de 5 mm.

Checkline Europe offre 5 sonde FN :

FN1.5 / FN 1.5 HD :
F: 0 – 1.5 mm
N: 0 – 0.7 mm
FN1.5-90
F: 0 – 1.5 mm
N: 0 – 0.7 mm
FN5 / FN5 HD :
F: 0 – 5 mm
N: 0 – 2.5 mm

Différentes sondes pour des revêtements non magnétiques sur acier et des revêtements isolants sur des métaux non-ferreux
Capteur double : induction magnétique / principe des courants de Foucault
Plage de mesure jusqu’à 5 mm d’épaisseur de revêtement

FN1.5 / FN1.5 HD	Plage de mesure : F: 0 – 1,5 mm N: 0 – 0,7 mm Précision : +/- 1 μm + 0,75 % de la mesure Reproductibilité : +/- 0,5 μm + 0,5 % de la mesure Résolution de la gamme basse : 0,05 μm Épaisseur minimale substrat : F: 0,3 mm N: 40 μm Sortie de câble à angle droit : longueur 62,5 mm; Ø 15,3 mm Sortie de câble droit : longueur 100 mm; Ø 15,3 mm Version HD : longueur 78,0 mm; Ø 20,5 mm
FN1.5-90	Plage de mesure : F: 0 – 1,5 mm N: 0 – 0,7 mm Précision : +/- 1 μm + 0,75 % de la mesure Reproductibilité : +/- 0,5 μm + 0,5 % de la mesure Résolution de la gamme basse : 0,05 μm Épaisseur minimale substrat : F: 0,3 mm N: 40 μm Longueur totale : longueur 310 mm Longueur immersion : longueur 165 mm, Ø 10 mm Longueures spéciales sur demande
FN5 / FN5 HD	Plage de mesure : F: 0 – 5 mm N: 0 – 2,5 mm Précision : +/- 1,5 μm + 0,75 % de la mesure Reproductibilité : +/- 0,8 μm + 0,5 % de la mesure Résolution de la gamme basse : 0,1 μm Épaisseur minimale substrat : F: 0,5 mm N: 40 μm Sortie de câble à angle droit : longueur 62,5 mm; Ø 15,3 mm Sortie de câble droit : longueur 78 mm; Ø 20.5 mm
