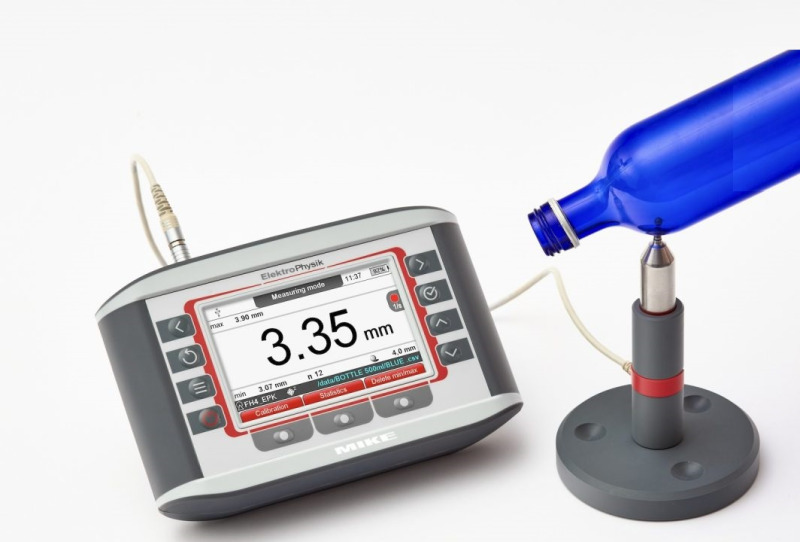

MiniTest FH Testeur magnétique d'épaisseur de paroi de précision

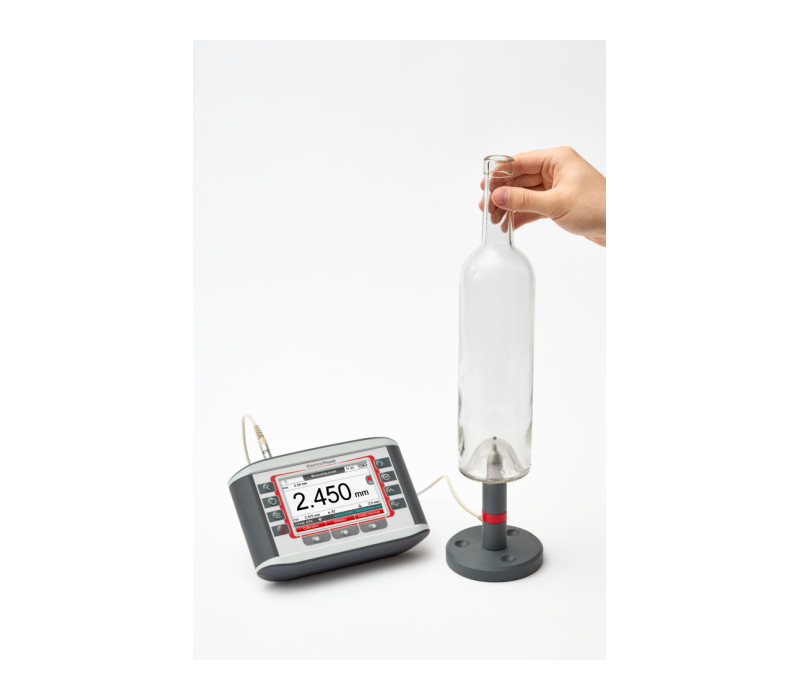

MiniTest FH avec sonde standard FH 4 sur support pour mesurer l'épaisseur d'une bouteille en verre

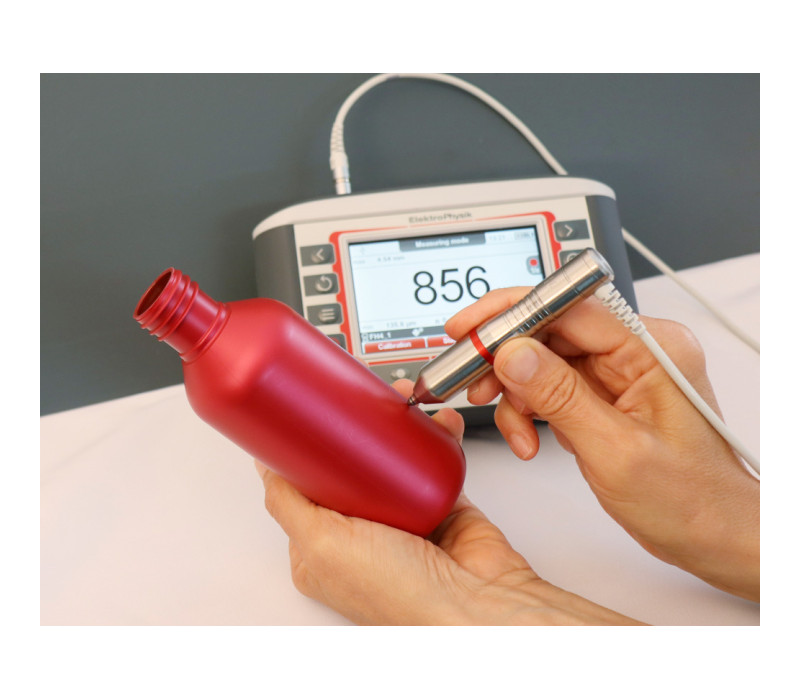

Mesure rapide et efficace de l'épaisseur d'une bouteille en plastique pour la production ou le contrôle qualité

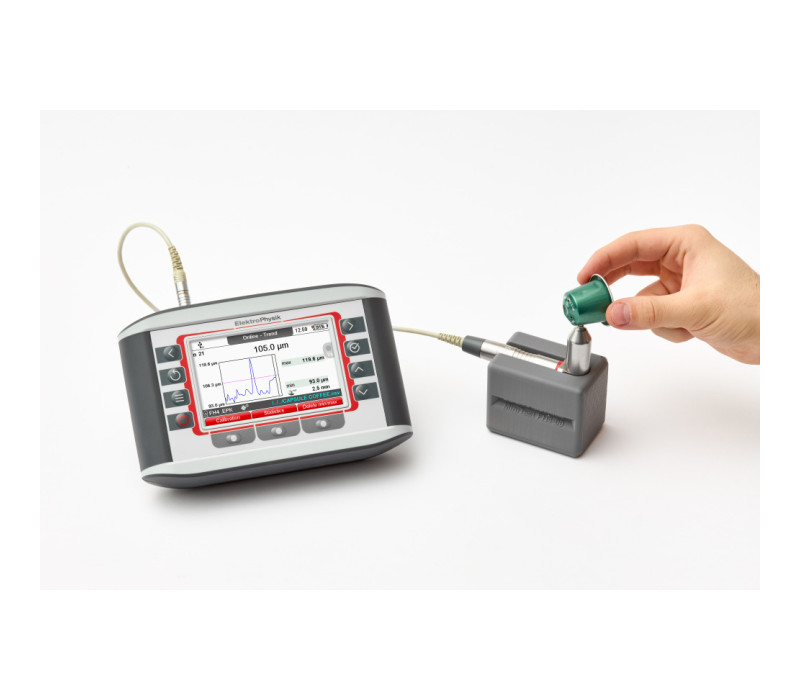

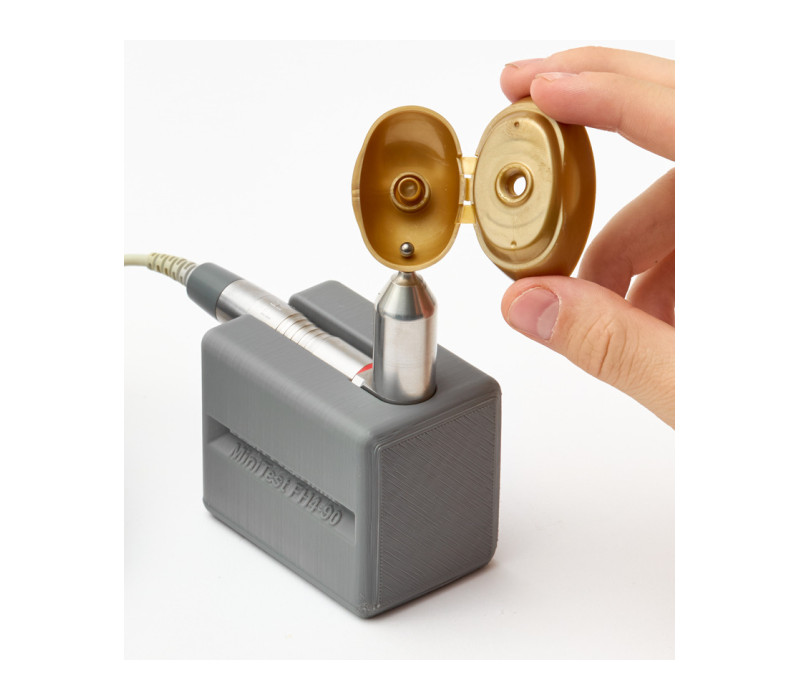

Un capteur FH 4 à 90 degrés utilisé dans un support mesurant l'épaisseur d'une tasse Nespresso en aluminium avec l'écran de tendance en ligne sur la jauge, affichant un graphique statistique et une tendance en temps réel.

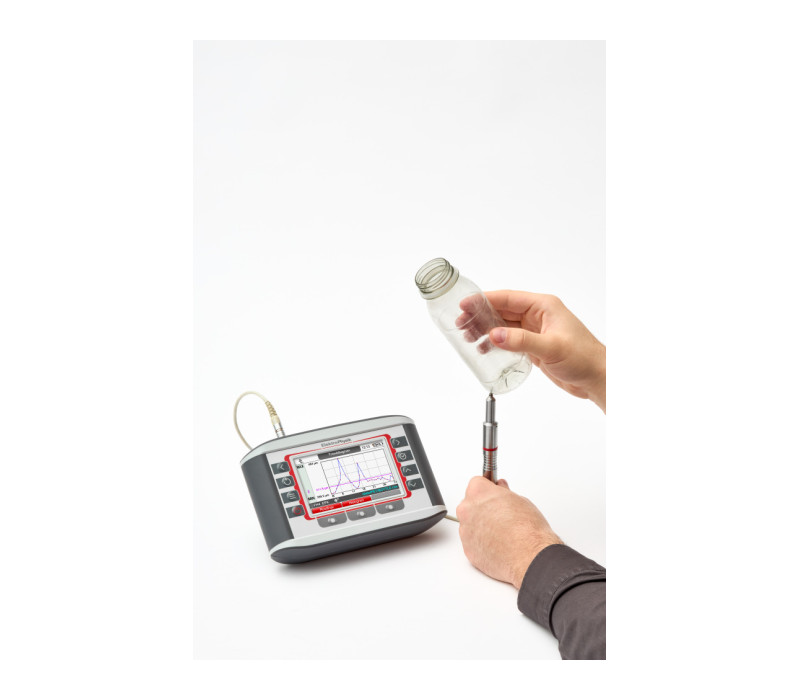

Le capteur FH 2 peut être utilisé dans des endroits où le FH 4 ne peut pas accéder correctement pour mesurer

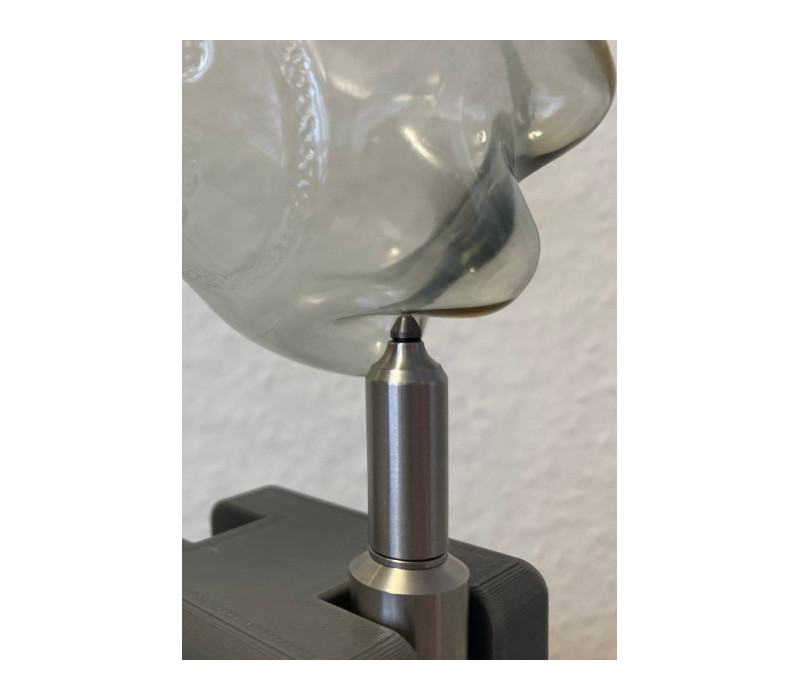

Le capteur HH 2 avec une plage de mesure de 0 à 2 mm, pour une utilisation sur de petits composants avec des cavités et une géométrie difficile d'accès

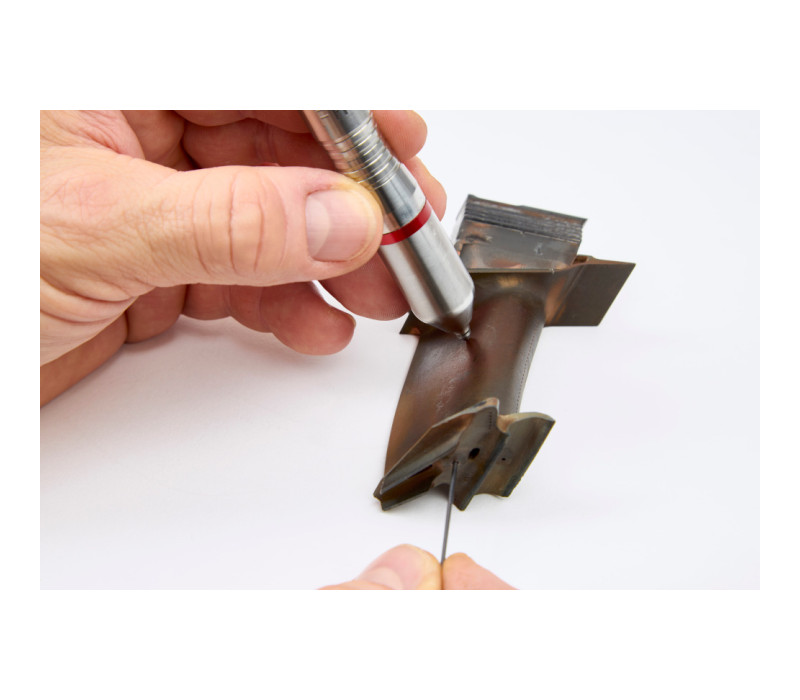

Version spéciale du capteur FH 4 utilisant un fil d'acier comme référence au lieu d'une bille d'acier. Ce capteur FH permet de mesurer l'épaisseur de paroi des aubes de turbine ou toute autre application ne permettant pas le risque de chute et de perte irrémédiable de la bille d'acier.

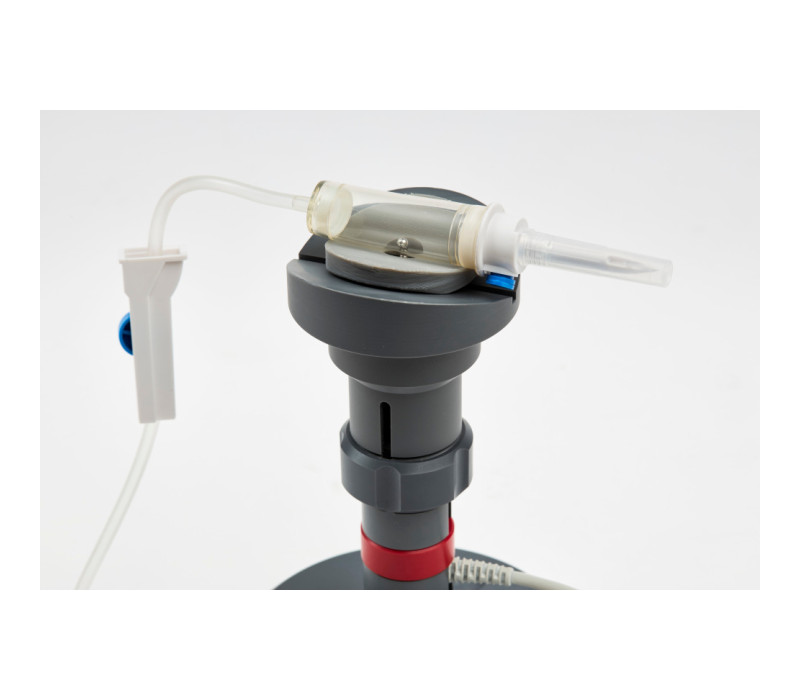

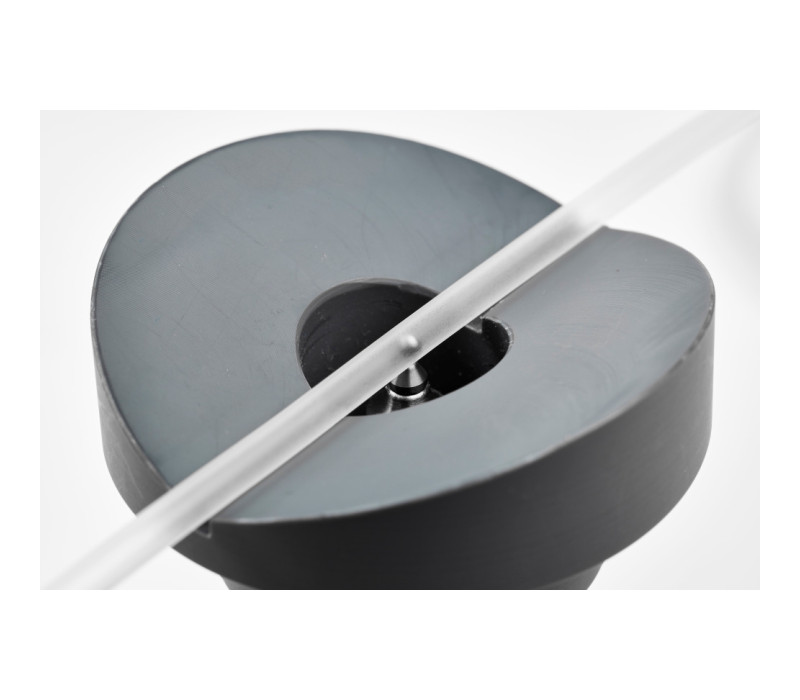

Le FH4-1 est par exemple utilisé avec des produits médicaux tels que des seringues, des kits de perfusion, des cœurs synthétiques, des stents, etc.

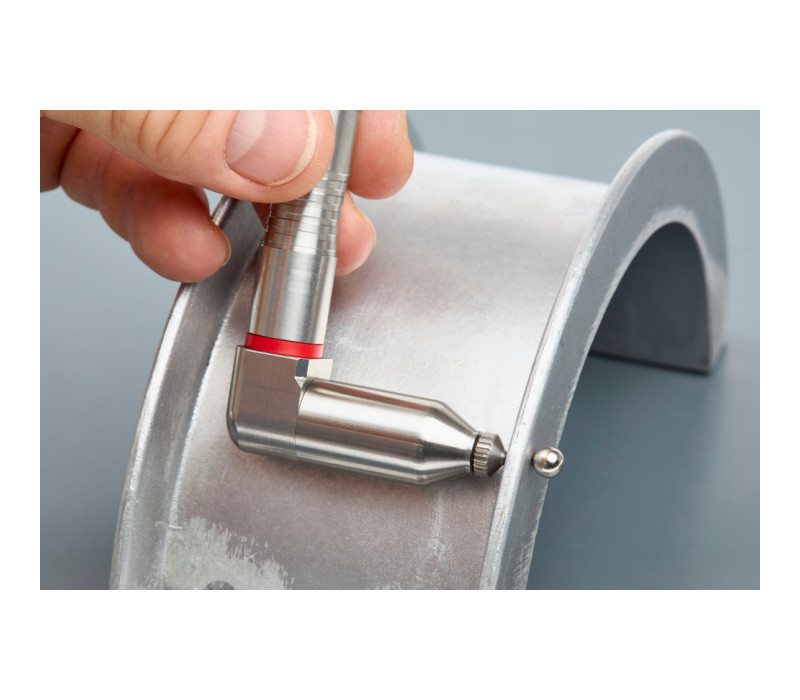

Les types de capteurs FH 4 et FH 10 ainsi que leurs versions magnétiques peuvent être équipés de capuchons de capteur remplaçables. Si le client est confronté à un problème de chocs mécaniques sur la pointe du capteur (placement ponctuel sur un matériau dur), il peut être judicieux de travailler avec un capteur qui propose de remplacer le capuchon du capteur.

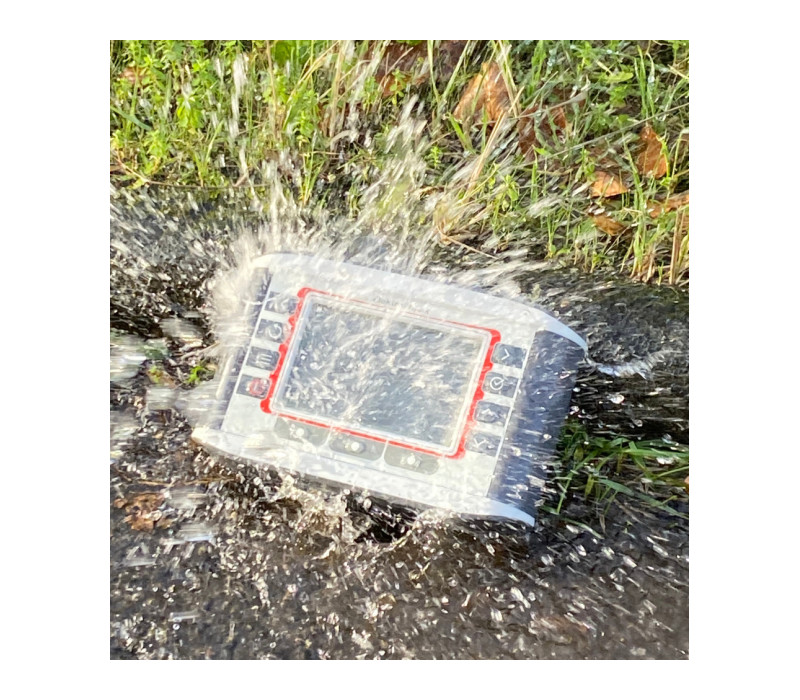

Le MiniTest FH est classé IP65, résistant aux éclaboussures et peut être utilisé dans des conditions difficiles

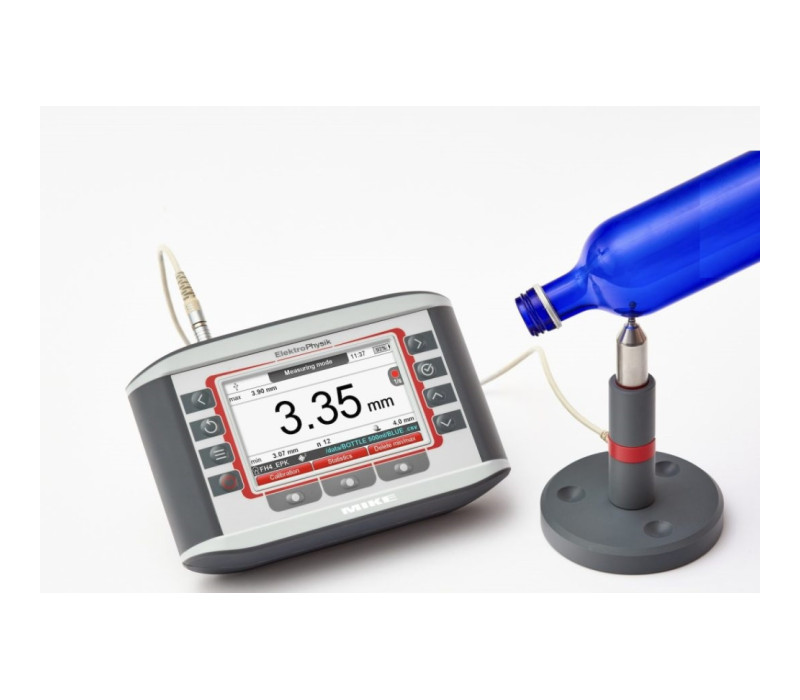

MiniTest FH Testeur magnétique d'épaisseur de paroi de précision

Présentation du nouveau MiniTest FH : Une solution compacte pour des mesures de précision

Le MiniTest FH établit une nouvelle norme pour les jauges compactes, offrant polyvalence dans une variété de tâches de mesure. Cet appareil portable est conçu pour des mesures jusqu'à 24 mm d'épaisseur de paroi, ce qui en fait un outil idéal pour les environnements de production et les laboratoires de qualité. Avec son boîtier ergonomique et son interface conviviale, le MiniTest FH assure une facilité d'utilisation et des résultats précis.

Caractéristiques principales :

Large gamme d'applications : Le MiniTest FH offre des mesures rapides et précises sur un large spectre d'épaisseurs de paroi, le rendant adapté à diverses applications industrielles.
Méthode SIDSP® : Tous les capteurs connectables utilisent la méthode de traitement numérique du signal intégré au capteur (SIDSP®), garantissant la transmission de valeurs mesurées traitées numériquement pour une précision maximale.
Étalonnage rapide basé sur l'IA : L'innovant étalonnage rapide basé sur l'IA permet un étalonnage à zéro en moins de dix secondes, améliorant la précision de 50% d'une simple pression sur un bouton.
Connectivité polyvalente : Le MiniTest FH offre plusieurs interfaces (USB, RS-232C, Bluetooth) pour le transfert de données vers un PC ou un système CAQ. Le transfert direct des valeurs vers une feuille de calcul Excel est possible via l'émulation de clavier USB.
Options de capteurs diversifiées : Une sélection de capteurs avec différentes plages de mesure, des billes d'acier de référence et des fils cibles répondent à une large gamme de tâches et d'applications de mesure.
Tests non destructifs : Cette jauge intuitive obtient des résultats précis sur tous les matériaux non magnétiques, s'adaptant à différentes tailles et formes. Elle excelle dans la mesure des arêtes vives, des petits diamètres et des géométries complexes.
Écran couleur de 4,3" : Les résultats de mesure sont présentés visuellement sur un écran couleur de 4,3" avec une résolution de 800x480 pixels, fournissant des informations claires et détaillées.
Domaines d'application : Le MiniTest FH trouve son application dans l'industrie de l'emballage pour les conteneurs en plastique, les bouteilles et les emballages en verre. Il est également inestimable pour déterminer l'épaisseur des parois dans les matériaux automobiles, sanitaires et de construction.
Économies de coûts et de matériaux : En contrôle qualité, le MiniTest FH peut entraîner des économies de matériaux substantielles en ajustant l'épaisseur des parois aux spécifications cibles, évitant ainsi les rejets et les plaintes potentielles.
Étanchéité IP65 : Le MiniTest FH répond à la norme industrielle IP65, le rendant adapté à une utilisation dans des environnements exigeants. Son boîtier est conçu pour être étanche aux éclaboussures, offrant une protection dans des conditions difficiles.

Le MiniTest FH est une solution compacte et puissante pour obtenir des mesures précises dans diverses industries.

Contactez-nous pour plus d'informations, nous vous aiderons à choisir le capteur adapté à vos exigences de mesure spécifiques.

Mesure de l'épaisseur de paroi de haute précision des matériaux non ferreux jusqu'à 24 mm d'épaisseur
Précision et répétabilité exceptionnelles grâce au traitement du signal numérique intégré au capteur (SIDSP®)
2 millions de lectures enregistrables dans plus de 200 lots
Convient à tous les types d'emballages tels que les bouteilles et les contenants en verre et en plastique
Ainsi que pour les matériaux composites, les pièces en aluminium et en titane aux géométries complexes dans la production aéronautique et automobile
Jusqu'à 20 lectures par seconde
Capteurs résistants à l'usure avec pointes de capteur renforcées
Importation directe des données dans le logiciel d'évaluation
Interfaces Bluetooth, USB et RS 232 C
Fonction d'étalonnage rapide basée sur l'IA
IP 65, résistant aux éclaboussures d'eau

Unité de base MiniTest FH
Boîtier en plastique solide pour le transport et le stockage
Capteur au choix comprenant :
- Cibler des balles ou des fils
- Bouchons zéro et d'étalonnage
- Support de mesure à ressort, tous capteurs sauf version 90°.
- un capuchon de protection spécial et un tube de blindage pour le transport.
Câble de connexion et de chargement USB

Y no header

	Le MiniTest FH utilise un élément Hall pour capturer les variations du champ électromagnétique et les convertir en une valeur d'épaisseur. L'épaisseur est déterminée en mesurant la distance entre une bille de référence ou un autre objet de référence et la pointe du capteur. Un aimant puissant attire la bille de référence vers le capteur et maintient la bille exactement en place sur la pointe du capteur. Le champ magnétique varie en fonction de la distance entre la bille cible et la pointe du capteur. Les variations du champ magnétique augmentent lorsque la distance entre la bille cible et la pointe du capteur diminue. La variation peut être prise comme référence pour l'épaisseur du matériau de l'échantillon à mesurer.

D1 no header

Capteur	Taille standard de la bille/du fil, mm	Nombre de boules/fils	Dimensions des billes magnétiques, mm	Nombre de boules	Plage de mesure en mm
FH2	1,5/2,5/4	100/100/50	-	-	0-2,3
FH2-M	1,5/2,5/4	100/100/50	1,5/3	20/20	0-4,5
FH2-90	1,5/2,5/4	100/100/50	-	-	0-2,3
FH2-M-90	1,5/2,5/4	100/100/50	1,5/3	20/20	0-4,5
FH4	1,5/2,5/4	100/100/50	-	-	0-6
FH4-90	1,5/2,5/4	100/100/50	-	-	0-6
FH4-1	1/1,5/2,5/4	100/100/100/50	-	-	0-6
FH4-1-90	1/1,5/2,5/4	100/100/100/50	-	-	0-6
FH4-M	1,5/2,5/4	100/100/50	1,5/3	25/20	0-9
FH-4-M-90	1,5/2,5/4	100/100/50	1,5/3	25/20	0-9
FH4cc	1,5/2,5/4	100/100/50	-	-	0-4
FH4cc-90	1,5/2,5/4	100/100/50	-	-	0-4
FH4cc-M	1,5/2,5/4	100/100/50	1,5/3	25/20	0-8
FH4cc-M-90	1,5/2,5/4	100/100/50	1,5/3	25/20	0-8
FH4-WIRE	0,66/1,15	20/20	-	-	0-13
FH4-WIRE-90	0,66/1,15	20/20	-	-	0-13
FH10	2,5/4/6/9	100/50/25/10	-	-	0-13
FH10-M	2,5/4/6/9	100/50/25/10	4/6	20/20	0-24
FH10cc	2,5/4/6/9	100/50/25/10	-	-	0-12
FH10cc-M	2,5/4/6/9	100/50/25/10	4/6	20/20	0-23

Options du capteur MiniTest FH

	Support de mesure à ressort Tous les capteurs, à l'exception de la version à 90°, sont livrés avec un support de mesure à ressort inclus dans le paquet. Ce support a pour but de sécuriser le capteur en position verticale, facilitant la mesure précise des objets en les guidant confortablement sur la pointe du capteur.
	Bille de 1 mm ou fil de référence FH4-1 En plus de ses applications standard, le capteur FH4 est disponible en versions spécialisées adaptées à des tâches de mesure spécifiques. Particulièrement dans le secteur médical, où la mesure de petites pièces avec des passages étroits est courante, le type de capteur FH4-1 est idéal. Cette variante est conçue pour des tâches telles que la mesure de l'épaisseur des parois de tubes, d'organes artificiels, de stents, de sets de perfusion, etc., en utilisant une bille cible d'un diamètre aussi petit que 1 mm. FH4-Wire Certaines applications posent des défis qui excluent l'utilisation de billes de mesure, souvent en raison du risque de non-récupérabilité dans l'objet mesuré. Dans de tels cas, le capteur FH offre une solution unique sous la forme du capteur FH4-Wire. Cette variante utilise un fil de mesure au lieu d'une bille, ce qui le rend indispensable pour tester les pales de turbines, où l'épaisseur de la paroi peut être déterminée avec précision contre un fil inséré dans les trous de refroidissement.
	Capteurs FH2 Le capteur FH2 à petite pointe est utilisé pour mesurer dans de petits espaces et des zones difficiles d'accès. Comme les cavités inférieures des bouteilles en PET et les petits composants avec une géométrie difficile d'accès.
	Embouts remplaçables pour applications à forte usure Dans les situations où une forte usure de la pointe de mesure est à prévoir, un capteur avec une pointe d'usure remplaçable est disponible.
	Capteurs à 90° pour les zones difficiles d'accès Les capteurs FH2 et FH4 sont également disponibles en version à angle de 90° pour accéder là où les capteurs standard ne peuvent pas mesurer. Les capteurs angulaires sont techniquement similaires à leurs versions droites.

Toutes les dimensions sont en mm

Video

▶

Principe de mesure	Magnétostatique
Répétabilité	Mieux que ± (1 μm + 0,5 % de la lecture)
Résolution initiale	0,1 µm (FH2)
Modes d'étalonnage	Étalonnage d'usine, étalonnage à zéro, zéro + 4 points d'étalonnage
Unités de mesure	Métrique (μm, mm), impérial (mils, pouce)
Évaluation statistique	Numérique, tendance et histogramme
Taux d'enregistrement des données	1, 2, 5, 10, 20 lectures par seconde (sélectionnables)
Mémoire de données	2 000 000 de relevés stockables dans plus de 200 lots
Interfaces	USB, Bluetooth, RS 232 C
Température ambiante	-10°C … + 60°C (Température de stockage -20°C … + 80°C)
Fournir	8 piles AA NiMH – chargement via USB
Dimensions	9,5 x 12 x 5 cm
Poids	775 g

Produits

Article	Nom du produit	Prix	Quantité	Action
139371	MiniTest FH - Basic unit without sensor et le capteur, bloc d'alimentation, câble USB Capteurs SIDSP y compris le certificat du fabricant including manufacturer's certificate ' title='Description'>	€ 5.053,00

Accessoires

Article	Nom du produit	Prix
139513	MiniTest FH-2 - Magnetic Wall Thickness Probe (range 0-2,3 mm)' title='Description'>	€ 3.756,00
139514	MiniTest FH-2-M - Magnetic Wall Thickness Probe (range 0-4,5 mm)' title='Description'>	€ 4.186,00
139515	MiniTest FH-2-90 - Magnetic Wall Thickness Probe (range 0-2,3 mm)' title='Description'>	€ 3.756,00
139516	MiniTest FH-2-M-90 - Magnetic Wall Thickness Probe (range 0-4,5 mm)' title='Description'>	€ 4.186,00
130078	MiniTest FH-4 - Magnetic Wall Thickness Probe (range 0-6 mm)' title='Description'>	€ 3.756,00
139503	MiniTest FH-4-90 - 90 degree Magnetic Wall Thickness Probe (range 0-6 mm)' title='Description'>	€ 3.756,00
135527	MiniTest FH-4-1mm - Wall Thickness Probe with 1mm ball option - 0-1,3 mm avec bille de 1,0 mm ±(3 m + 1% de lecture) - 0-2 mm avec bille de 1,5 mm ±(3 m + 1% de lecture) - 0-3,5 mm avec boule de 2,5 mm ±(5 m + 1% de lecture) - 0-6,0 mm avec bille de 4,0 mm ± (10 m + 1% de lecture) La livraison comprend un tube de protection, un support de sonde, des billes d'acier, des dispositifs de centrage et d'étalonnage. ' title='Description'>	€ 3.932,00
139505	MiniTest FH4-1-90 - 90 degree Wall Thickness Probe with 1mm ball option (range 0-6 mm) - 0-1,5 mm avec une bille de 1,5 mm (±3 μm + 1% de la lecture). - 0-3,5 mm avec une bille de 2,5 mm (±5 μm + 1% de la lecture) - 0-6,0 mm avec bille de 4,0 mm (±10 μm + 1% de la lecture) La livraison comprend le tube de protection, le support de sonde, les billes d'acier, le centrage et l'étalonnage. ' title='Description'>	€ 3.932,00
135528	MiniTest FH-4-M - Probe Extended range (magnetic balls)' title='Description'>	€ 4.186,00
130079	MiniTest FH-10 - Magnetic Wall Thickness Probe (range 0-13 mm)' title='Description'>	€ 4.166,00
135529	MiniTest FH-10-M - Probe Extended range (magnetic balls)	€ 4.568,00
139517	MiniTest FH-10-cc - Magnetic Wall Thickness Probe (range 0-12 mm)' title='Description'>	€ 4.166,00
139518	MiniTest FH-10-cc-M - Magnetic Wall Thickness Probe (range 0-23 mm)' title='Description'>	€ 4.568,00
130088	MiniTest Steel Balls Ø1,5mm - ±100 pieces	€ 46,00
130089	MiniTest Steel Balls Ø2,5mm - ±100 pieces	€ 46,00
130090	MiniTest Steel Balls Ø4,0mm - ±50 pieces	€ 47,00
130091	MiniTest Steel Balls Ø6,0mm - ±25 pieces	€ 57,00
130092	MiniTest Steel Balls Ø9,0mm - ±10 pieces	€ 44,00
130087	MiniTest Foot Switch	€ 460,00

Tous les prix mentionnés sont hors T.V.A. et hors frais de port.
Statut du produit :
Disponible: 1 - 3 jours ,
Delai: 1 - 3 semaine(s) ,
commande spéciale sur demande
