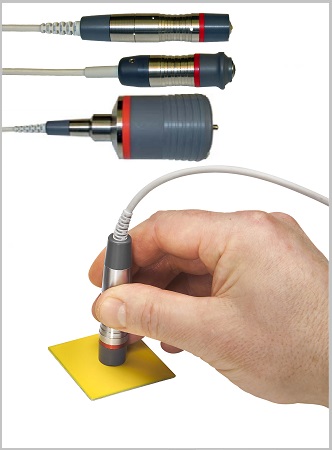

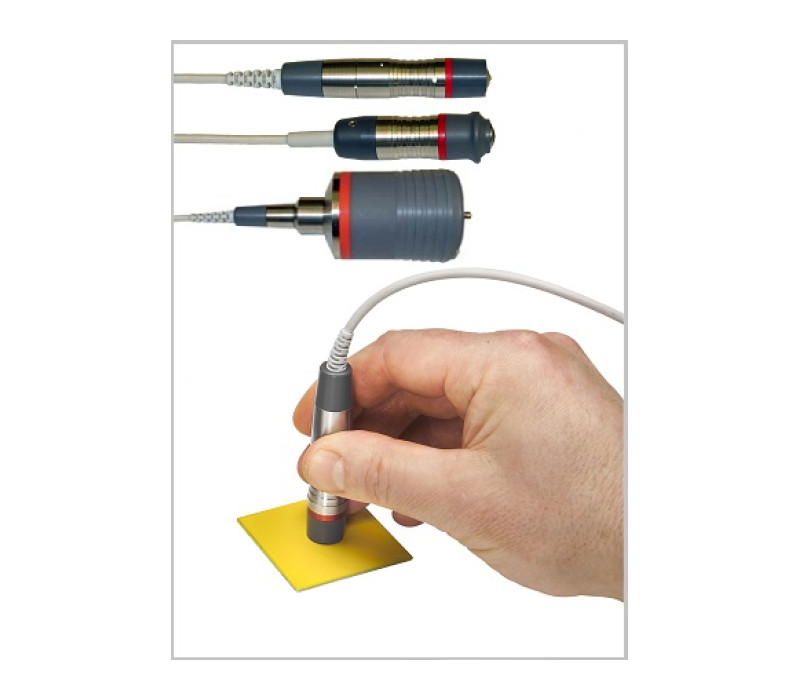

MiniTest F-Probes Sondes pour revêtements non magnétiques sur acier

MiniTest F-Probes Sondes pour revêtements non magnétiques sur acier

Conçues pour être utilisées avec le MiniTest 7400, les différentes sondes F effectuent des mesures d’épaisseurs de grande précision de revêtements non magnétiques sur acier. Checkline Europe dispose de différentes sondes pour de multiples plages de mesure et d’applications jusqu’à une épaisseur de revêtement de 35 mm.

10 sondes F sont disponibles pour le MiniTest 7400 :

F0.5 / F0.5 HD: 0 – 0,5 mm
F1.5 / F1.5 HD: 0 – 1,5 mm
F1,5-90: 0 – 1,5 mm
F2HD: 0 – 2 mm
F5 / F5 HD: 0 – 5 mm
F15: 0 – 15 mm
F35: 0- 35 mm

Toutes les sondes sont conçues pour des mesures d’épaisseurs de revêtements non magnétiques sur acier et peuvent être utilisées avec un support de mesure. Les sondes MiniTest utilisent un principe d’induction magnétique.

Différentes sondes pour des revêtements non magnétiques sur acier
Plage de mesure jusqu’à 35 mm d’épaisseur de revêtement
Principe d’induction magnétique

F0,5 / F0,5 HD	Plage de mesure : 0 – 0,5 mm Précision : 1 μm + 0,75 % de la mesure Reproductibilité : 0,5 μm + 0,5 % de la mesure Résolution de la gamme basse : 0,02 μm Épaisseur minimale substrat : 0.3 mm Sortie de câble à angle droit : longueur 62,5 mm; Ø 15.3 mm Sortie de câble droit : longueur 100 mm ; Ø 15,3 mm version HD : longueur 78 mm; Ø 20,5 mm
F1,5	Plage de mesure : 0 – 1,5 mm Précision : 1 μm + 0,75 % de la mesure Reproductibilité : 0,5 μm + 0,5 % de la mesure Résolution de la gamme basse : 0,05 μm Épaisseur minimale substrat : 0.3 mm Sortie de câble à angle droit : longueur 62,5 mm; Ø 15.3 mm Sortie de câble droit :longueur 100 mm; Ø 15,3 mm Version HD : longueur 78 mm; Ø 20,5 mm

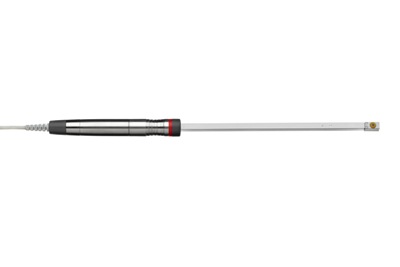

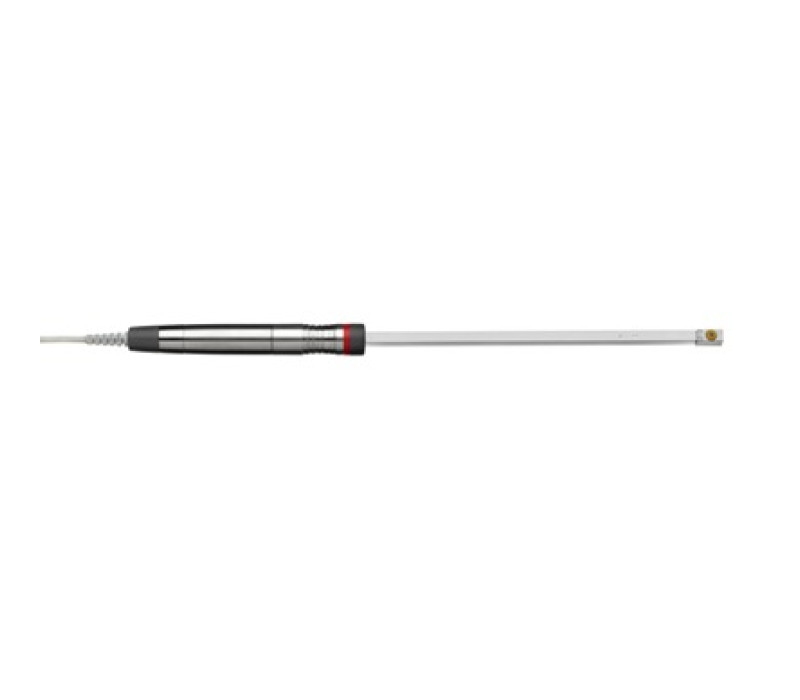

F1,5-90	Plage de mesure : 0 – 1,5 mm Précision : 1 μm + 0,75 % de la mesure Reproductibilité : 0,5 μm + 0,5 % de la mesure Résolution de la gamme basse : 0,05 μm Épaisseur minimale substrat : 0.3 mm Longueur totale : 310 mm Longueur immersion : longueur 310 mm; Ø 10 mm Longueur spéciale disponible sur demande.
F2HD	Plage de mesure : 0 – 2 mm Précision : 1 μm + 0,75 % de la mesure Reproductibilité : 0,8 μm + 0,5 % de la mesure Résolution de la gamme basse : 0,01 μm Épaisseur minimale substrat : 0,5 mm Version HD : longueur 78 mm; Ø 20.5 mm
F5 / F5 HD	Plage de mesure : 0 – 5 mm Précision : 1 μm + 0.75 % de la mesure Reproductibilité : 0.8 μm + 0.5 % de la mesure Résolution de la gamme basse : 0.01 μm Épaisseur minimale substrat : 0,5 mm Sortie de câble à angle droit : longueur 62.5 mm; Ø 15.3 mm Sortie de câble droit : longueur 100 mm; Ø 15.3 mm Version HD : longueur 78 mm; Ø 20.5 mm
F15	Plage de mesure : 0 – 15 mm Précision : 5 μm + 0.75 % de la mesure Reproductibilité : 2.5 μm + 0.5 % de la mesure Résolution de la gamme basse : 1 μm Épaisseur minimale substrat : 1 mm Sortie de câble à angle droit : longueur 64 mm; Ø 23.8 mm Sortie de câble droit : longueur 101 mm; Ø 23.8 mm
F35	Plage de mesure : 0 – 35 mm Précision : 20 μm + 0.75 % de la mesure Reproductibilité : 10 μm + 0.5 % de la mesure Résolution de la gamme basse : 5 μm Épaisseur minimale substrat : 1,5 mm Sortie de câble à angle droit : longueur 92.3 mm; Ø 57.1 mm Sortie de câble droit : longueur 129 mm; Ø 23.8 mm
