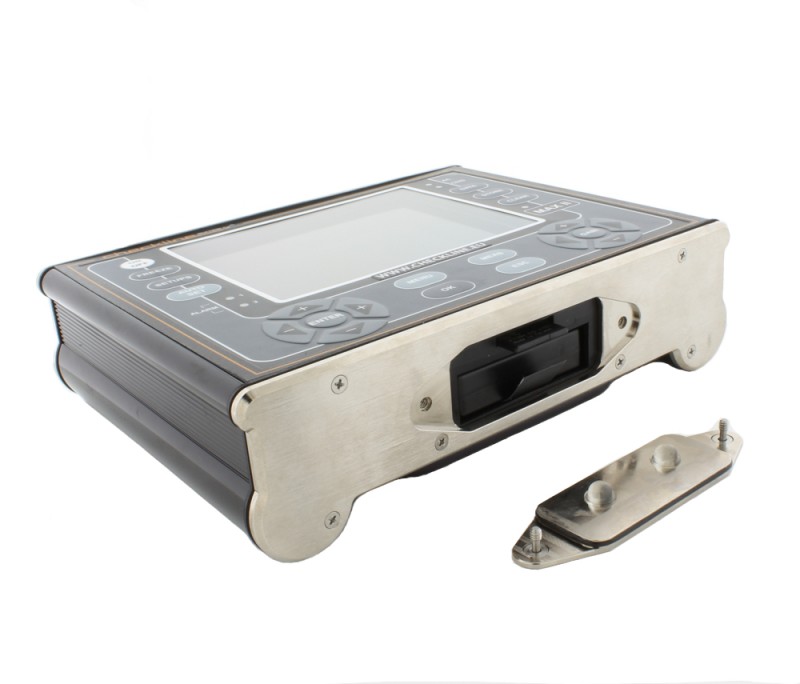

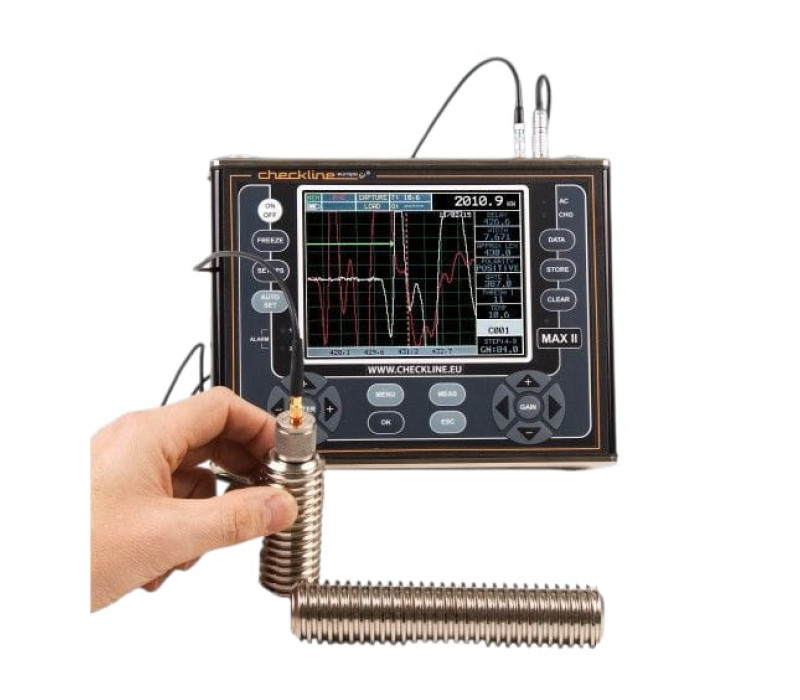

    MAX-II Contrôleur de tension des boulons par ultrasons

    Contrôleur de tension par ultrasons pour mesurer l'allongement, la charge, la contrainte et la précharge des éléments de fixation

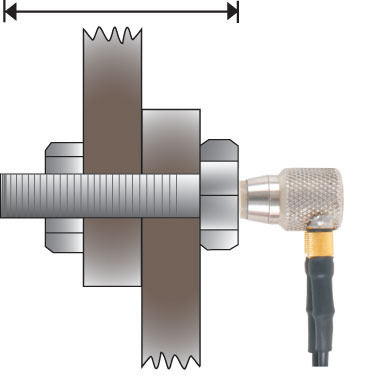

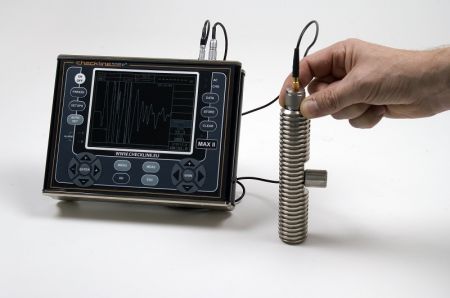

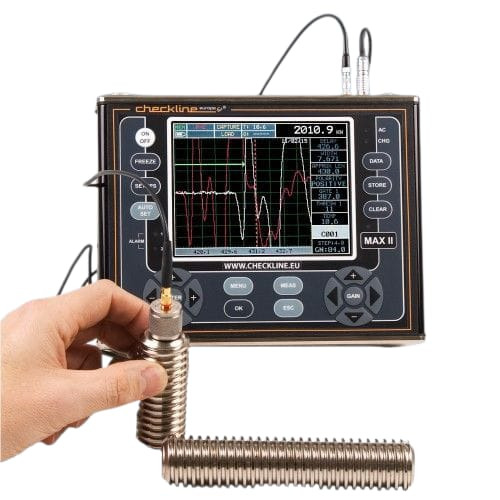

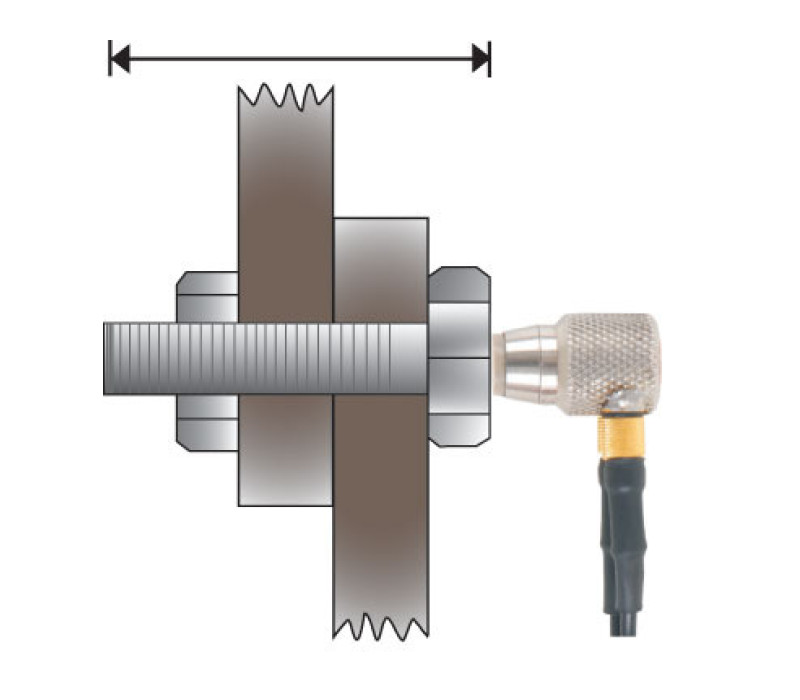

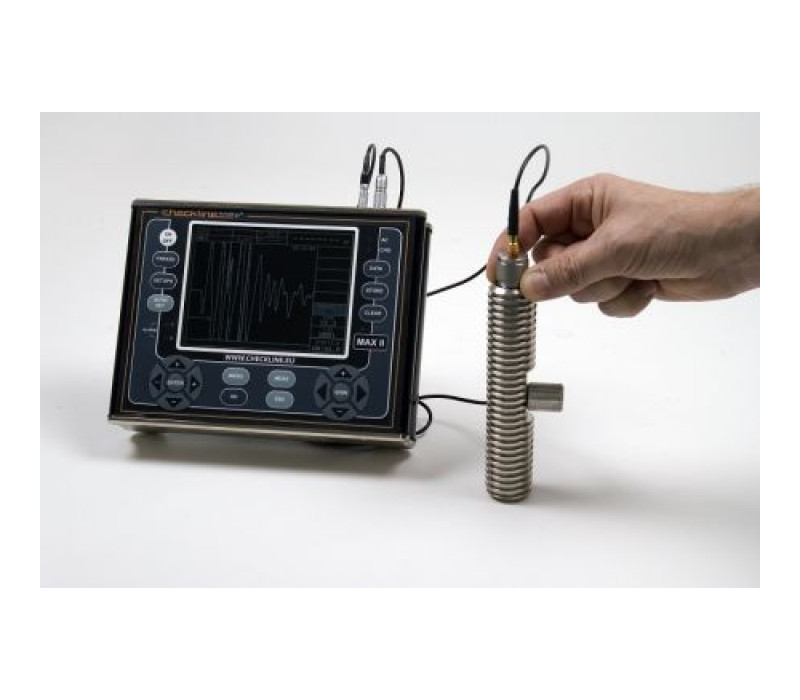

    Le contrôleur de tension des boulons par ultrasons MAX-II mesure les variations de longueur des éléments de fixation pendant le serrage. Il permet ainsi de déterminer l'allongement, la charge, la contrainte et le pourcentage de déformation des boulons. Grâce à la mesure du temps de propagation des ultrasons, vous pouvez mesurer la précharge des boulons et effectuer des contrôles ultérieurs des assemblages boulonnés lors des opérations de montage et de maintenance industriels.

    L'instrument associe les modes de mesure Pulse-Echo, Echo-Echo et Echo-Echo Verify à un écran couleur QVGA lisible en plein soleil, un réglage automatique des paramètres de mesure et un enregistrement interne des données.

    En mode Pulse-Echo, le MAX-II permet de mesurer des éléments de fixation d'une longueur comprise entre 25,4 et 25 400 mm (1 à environ 1 000 in), selon les propriétés du matériau et les conditions de propagation du signal. Les modes multi-échos sont disponibles pour les applications nécessitant des mesures d'échos supplémentaires, notamment sur les éléments de fixation plus courts ou lorsque des revêtements risquent d'influencer les résultats.

    La fonction Auto Correlation aide à déterminer une position adaptée du transducteur pour les mesures répétées. L'instrument dispose également de portes de mesure configurables, de seuils d'alarme réglables et de fonctions d'étalonnage sur site pour les mesures de charge et de contrainte. Les mesures enregistrées peuvent être transférées vers un ordinateur par USB pour leur analyse et la création de rapports.

    Le MAX-II fonctionne avec une batterie lithium-ion rechargeable et possède un connecteur pour le capteur de température A-156-8001 disponible en option. Des transducteurs de contact magnétiques et non magnétiques, ainsi que des cristaux à coller pour les applications adaptées, sont disponibles séparément.
    € 5.357,00
    Commandez maintenant
    • Mesure par ultrasons de l'allongement des boulons, de la charge, de la contrainte, du pourcentage de déformation et du temps de propagation
    • Modes de mesure Pulse-Echo (P-E), Echo-Echo (E-E) et Echo-Echo Verify (E-EV)
    • Plage de longueur des éléments de fixation : de 25,4 à 25 400 mm en mode Pulse-Echo, selon les conditions de mesure

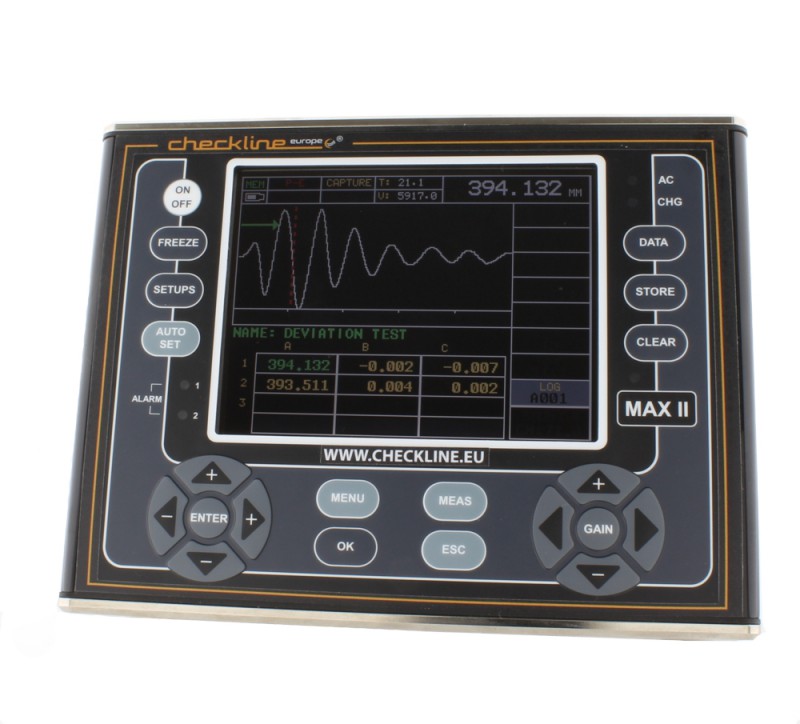

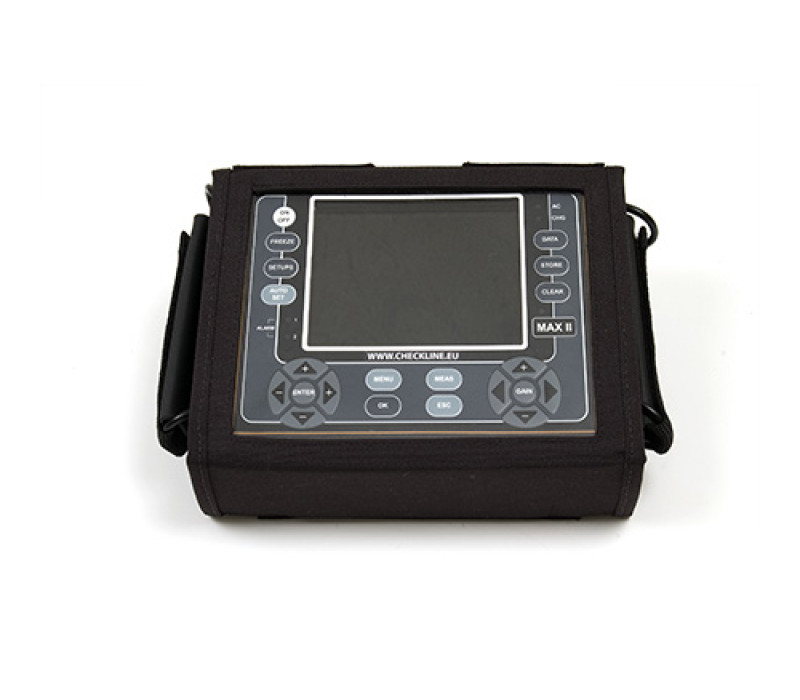

    • Écran couleur TFT QVGA lisible en plein soleil, avec une résolution de 320 × 240 pixels
    • Fonction Auto Correlation facilitant le positionnement reproductible du transducteur
    • Fonction Auto Set pour la détection automatique du signal et le réglage de l'affichage des mesures
    • Options d'étalonnage du zéro : automatique, fixe, à un point ou à deux points
    • Étalonnage sur site avec correction vectorielle ou par régression pour les mesures de charge et de contrainte
    • Trois portes de mesure configurables avec positions de départ et seuils réglables
    • Seuils d'alarme haut et bas réglables avec signalisation visuelle et sonore
    • Mémoire interne de 4 GB et prise en charge d'une mémoire externe jusqu'à 64 GB

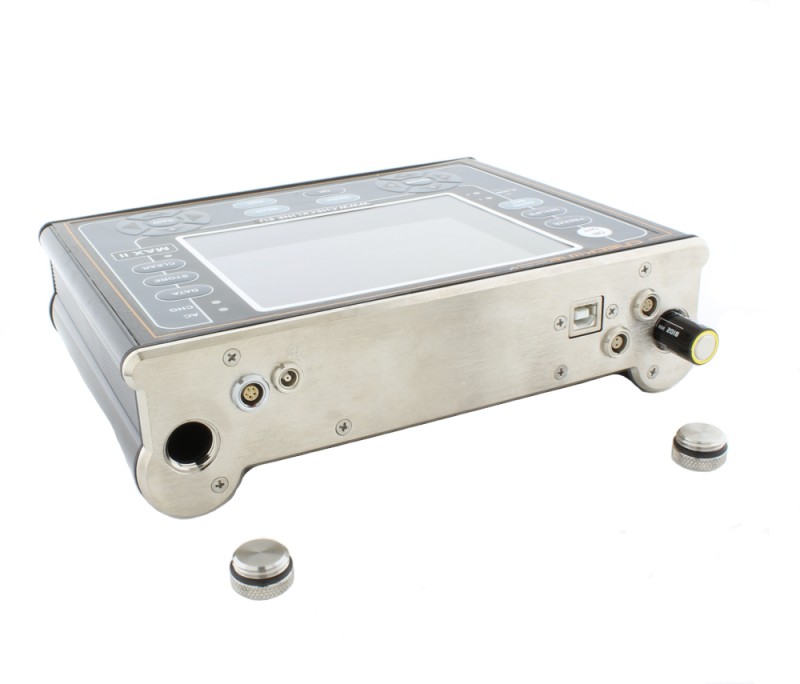

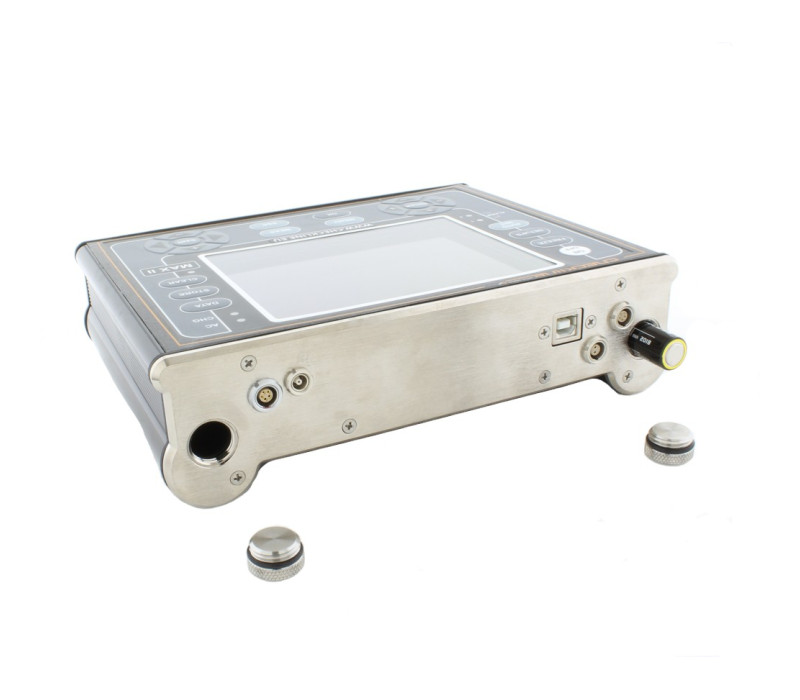

    • Transfert de données par USB et connexions pour sorties analogiques, série et d'alarme
    • 64 configurations de mesure personnalisables par l'utilisateur, avec possibilité de modifier les configurations d'usine
    • Batterie lithium-ion rechargeable offrant environ 18 heures d'autonomie en utilisation normale
    • Connecteur pour le capteur de température A-156-8001 disponible en option

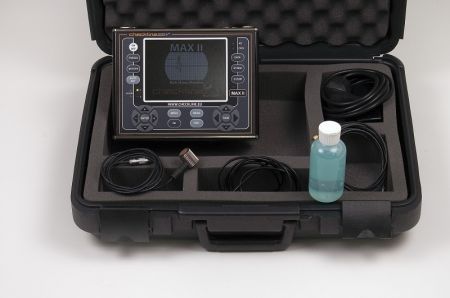

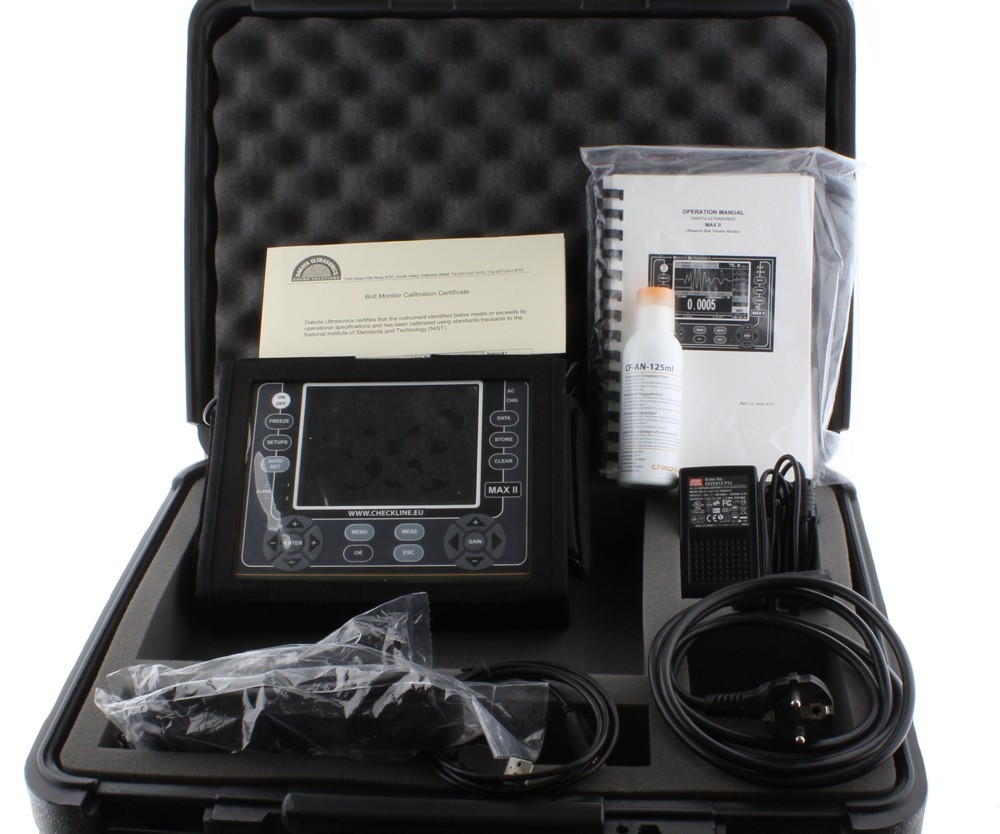

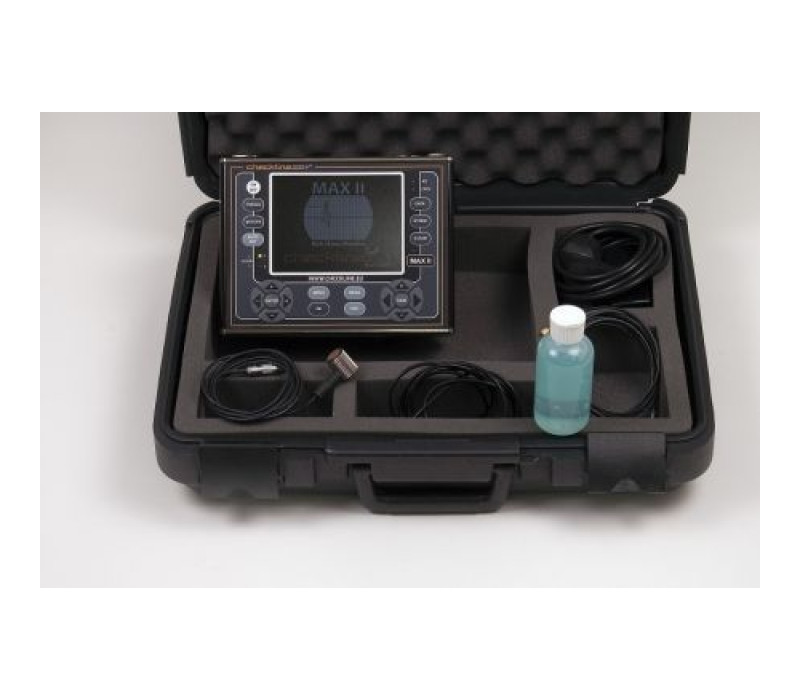

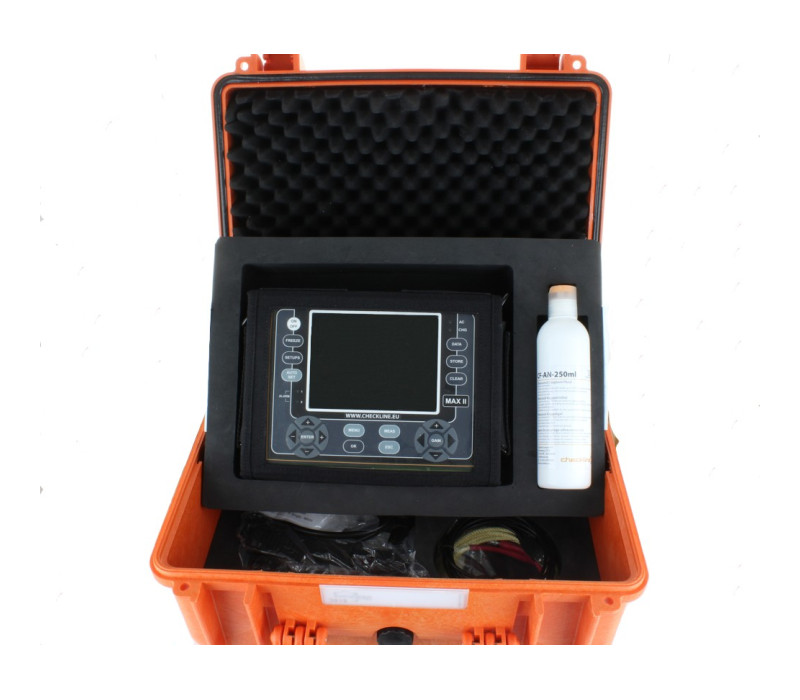

    Contenu de la livraison
    • Contrôleur de tension des boulons par ultrasons MAX-II
    • Batterie lithium-ion rechargeable
    • Chargeur de batterie avec fiche européenne supplémentaire
    • Flacon de couplant ultrasonore de 4 oz.
    • Câble USB Type A vers Type B pour le transfert des données
    • Mallette de transport rigide avec mousse de calage sur mesure
    • Câble de transducteur de 10 ft avec connecteurs LEMO 00 et Microdot
    • Logiciel utilitaire pour PC (téléchargeable depuis le site web)
    • Manuel d'utilisation
    • Certificat d'étalonnage

    En option : Chargeur intelligent externe permettant de recharger deux batteries, particulièrement utile pour les projets de grande envergure nécessitant plusieurs instruments.

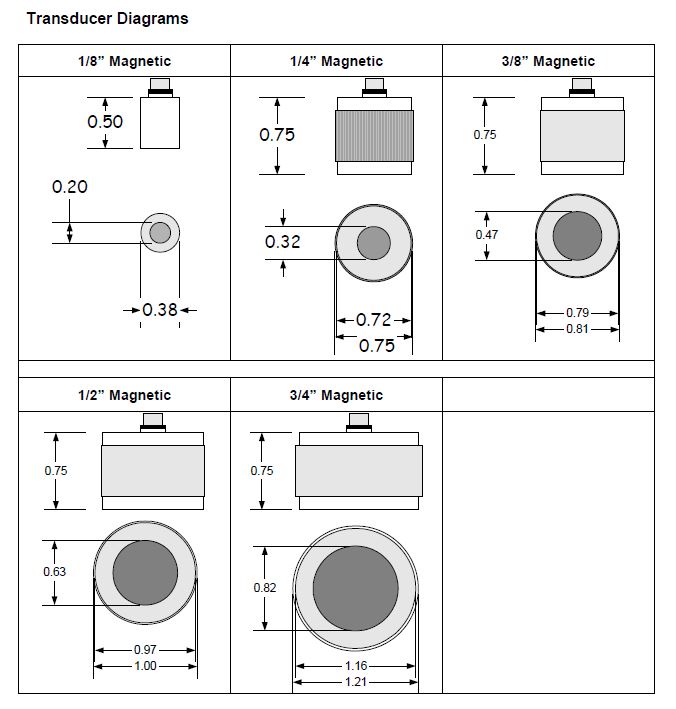

    Dimensions-MAX-II
    Firmware 3.08 D MAX-II
    Dakview 4 Windows 32 bit
    Dakview 4 Windows 64 bit
    MAX II - Manuel d’utilisateur
    Type d'instrumentContrôleur de tension des boulons par ultrasons
    Référence du modèle du fabricantBT2-DL
    Grandeurs mesuréesTemps (nanosecondes) ; allongement (mm/in) ; charge ; contrainte ; pourcentage de déformation
    Plage de longueur des éléments de fixation25,4–25 400 mm (1–999,999 in) en mode Pulse-Echo. La plage disponible dans les modes multi-échos dépend des propriétés du matériau, de la qualité des échos et des conditions de mesure
    Modes de mesurePulse-Echo (P-E), Echo-Echo (E-E), Echo-Echo Verify (E-EV)
    Résolution0,0001 mm (0,00001 in)
    Unités de mesuremm, in ou µs
    Plage d'étalonnage de la vitesse de propagation1 250–13 995 m/s (0,0492–0,5510 in/µs)

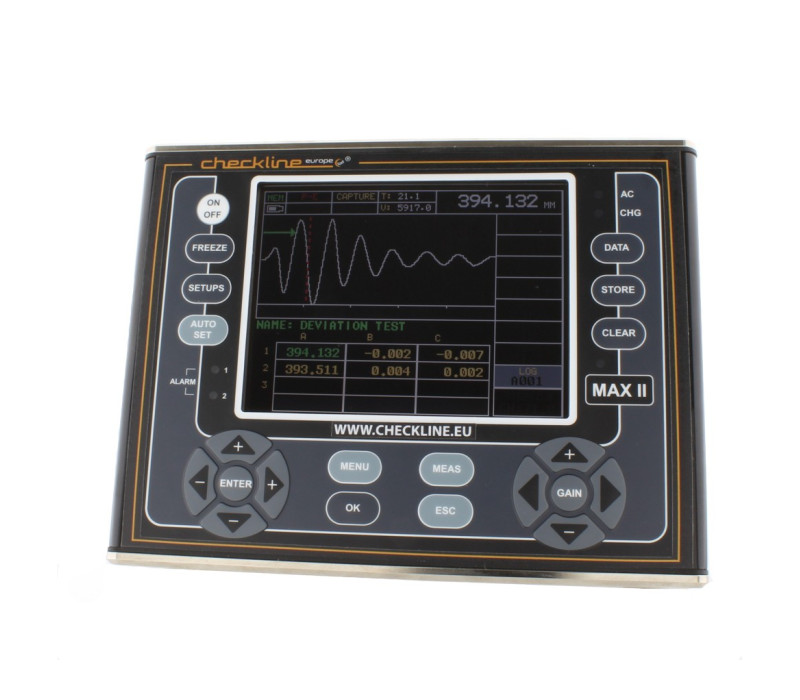

    ÉcranÉcran couleur TFT QVGA lisible en plein soleil ; 320 × 240 pixels ; diagonale de 5,7 in ; luminosité réglable
    Mémoire et enregistrement des donnéesMémoire interne de 4 GB ; mémoire SD externe jusqu'à 64 GB ; enregistrement séquentiel et sous forme de grille ; captures d'écran
    Interface USBUSB 1.1, connecteur Type B sur l'instrument ; câble USB Type A vers Type B fourni

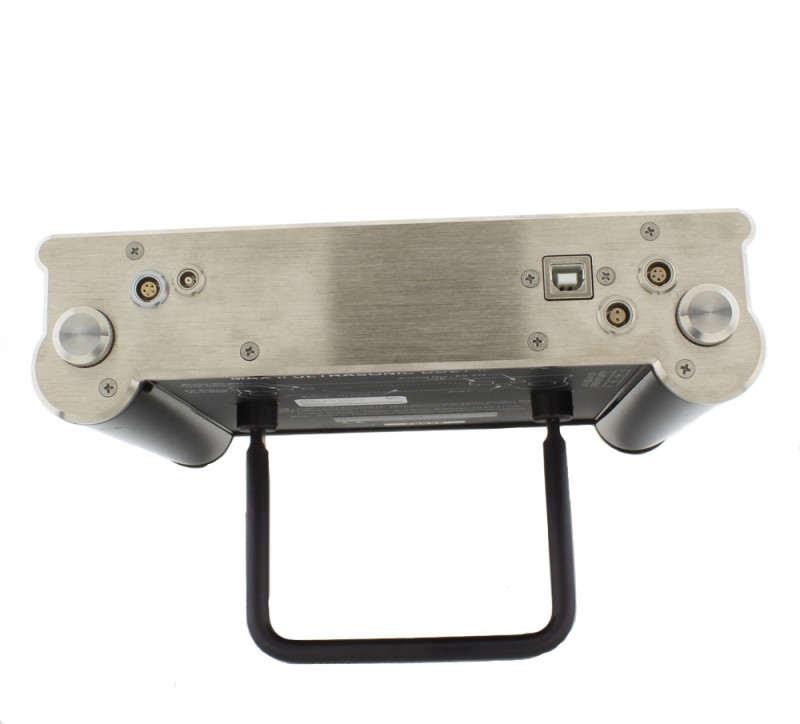

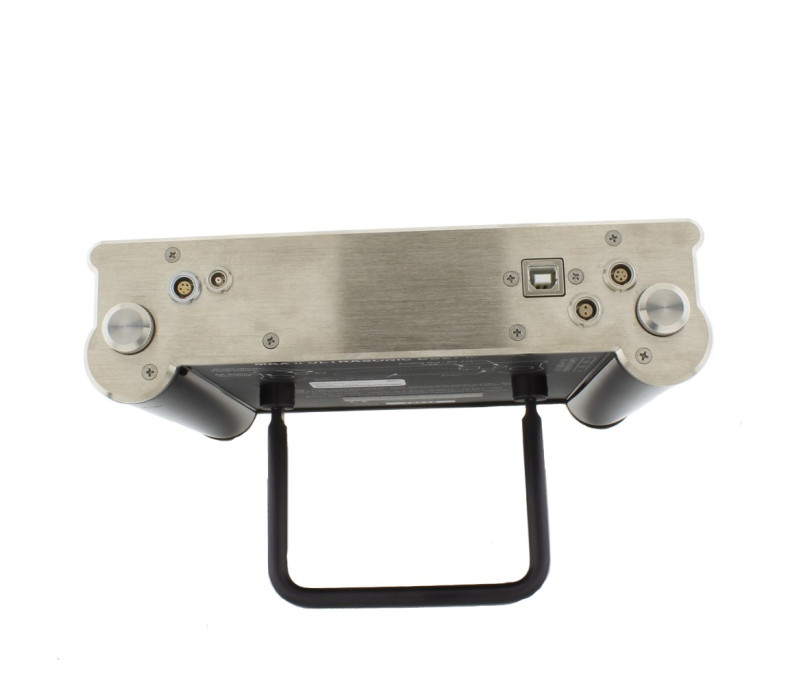

    Sorties supplémentairesSortie série RS-232, sortie analogique 0–10 V et deux sorties d'alarme via un connecteur LEMO 1 à 5 broches ; câbles accessoires nécessaires
    Connexion du transducteurConnecteur LEMO 00 sur l'instrument ; transducteurs monoéléments compatibles disponibles séparément
    AlimentationBatterie lithium-ion rechargeable, 10,8 V, 2 Ah ; connexion pour alimentation externe 12 V DC
    Autonomie de la batterieEnviron 18 heures en utilisation normale avec une batterie lithium-ion entièrement chargée
    Indice de protectionIP65
    Température de fonctionnement-10 à 60 °C (14 à 140 °F)
    Dimensions et poids216 × 165 × 70 mm (L × H × P) ; 2,04 kg (4,5 lb), batterie comprise
    GarantieGarantie limitée de deux ans sur l'instrument

    Produits associés

    Parcourir les produits associés

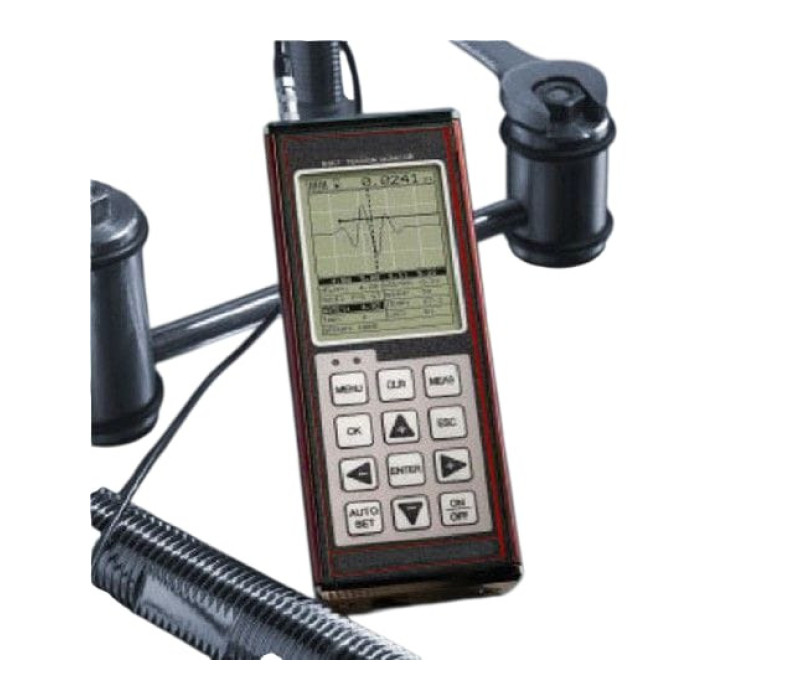

    TI-MAX Mesureur de tension de boulon

    TI-MAX Mesureur de tension de boulon

    Accessoires

    Parcourir les accessoires

    fluide de couplage ultrasonique
    fluide de couplage ultrasonique

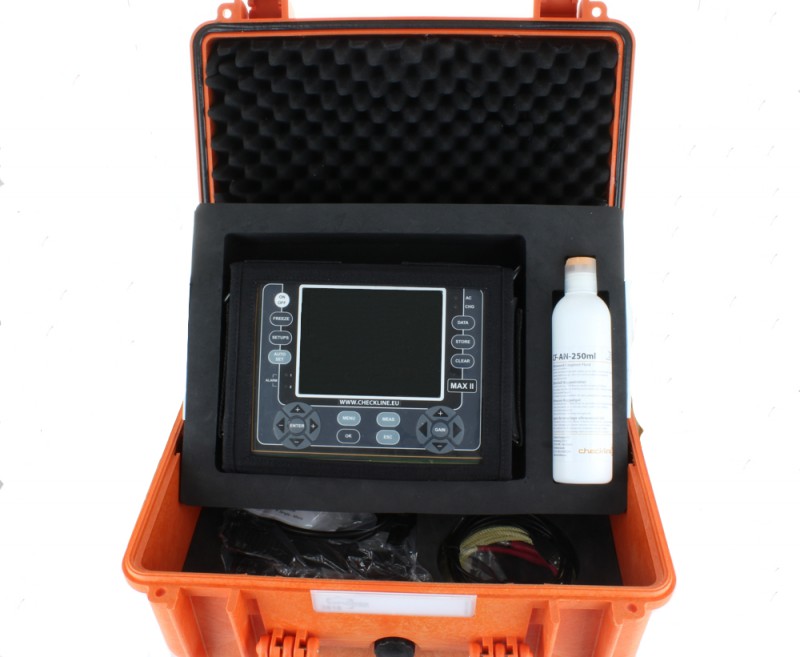

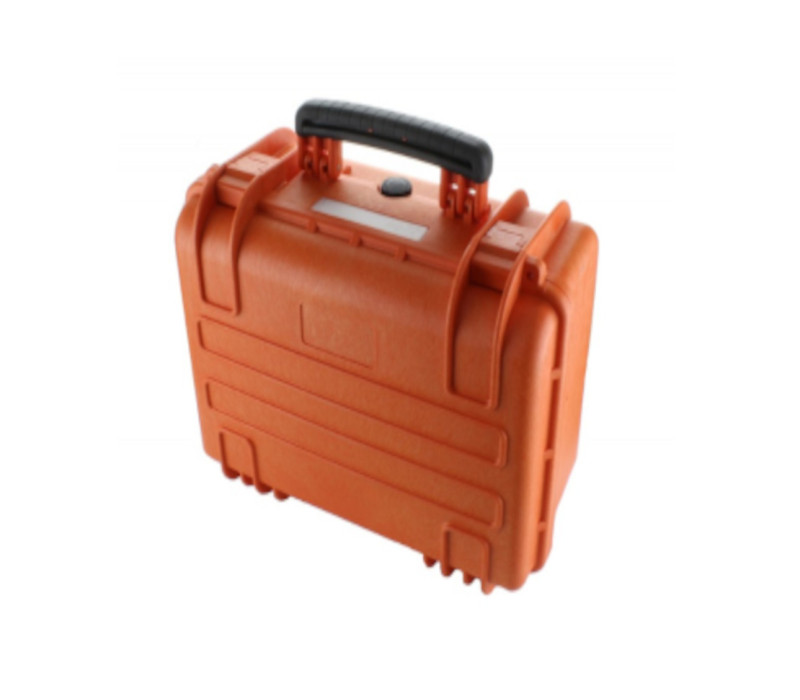

    MAX-II Offshore Case Mallette étanche pour le contrôleur de tension de boulon à ultrasons MAX II
    MAX-II Offshore Case Mallette étanche pour le contrôleur de tension de boulon à ultrasons MAX II

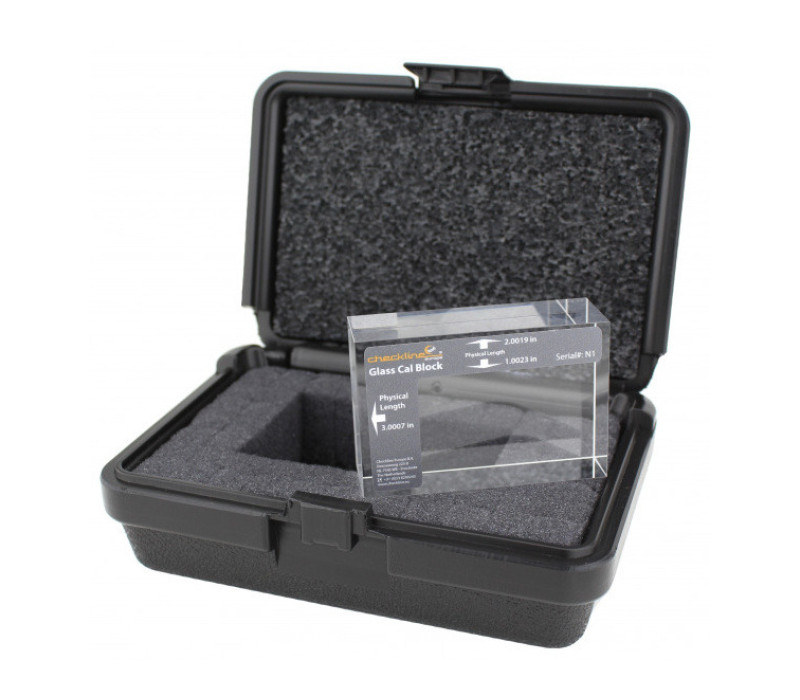

    TPG Bloc d'étalonnage en verre pour contrôleur de tension de boulon
    TPG Bloc d'étalonnage en verre pour contrôleur de tension de boulon

    Commandez maintenant

    Produits
    Article Nom du produit Prix  Quantité Action
    134991MAX-II Contrôleur de Tension de Boulon € 5.357,00
    Accessoires
    Article Nom du produit Prix  Quantité Action

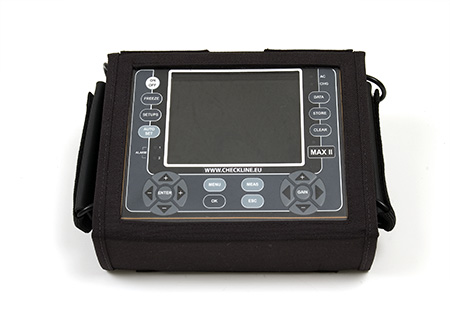

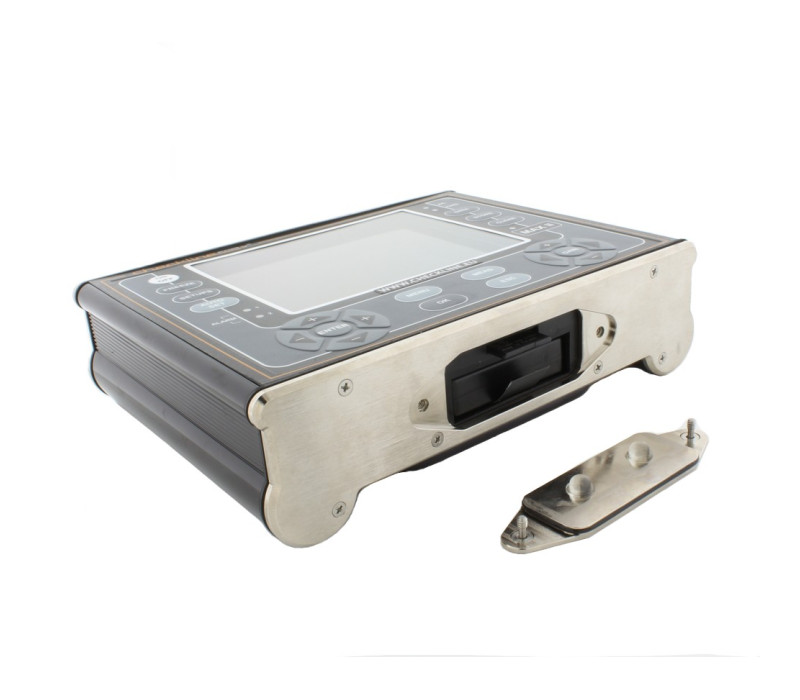

    134993F-250-0006 Protective Pouch for MAXII Bolt Tension Gauge € 254,00
    126906X-000-0010 (3" and 6" Certified Cal Bars) € 779,00
    132197T-700-2405 1/8" 5mHz TI-MAX Probe Magnetic € 959,00
    126774T-700-4405 1/8" 10mHz TI-MAX Probe Magnetic € 983,00
    132198T-702-1405 1/4" 2.25mHz TI-MAX Probe Magnetic € 983,00
    126854T-702-2405 1/4" 5mHz TI-MAX Probe Magnetic € 983,00
    132199T-702-4405 1/4" 10mHz TI-MAX Probe Magnetic € 1.007,00
    133047T-703-1405 3/8" 2.25mHz TI-MAX Probe Magnetic € 995,00
    132200T-703-2405 3/8" 5mHz TI-MAX Probe Magnetic € 995,00
    132201T-704-1405 1/2" 2.25mHz TI-MAX Probe Magnetic € 1.007,00
    132202T-704-2405 1/2" 5mHz TI-MAX Probe Magnetic € 1.007,00
    130240T-706-1405 3/4" 2.25mHz TI-MAX Probe Magnetic € 1.073,00
    132203T-706-2405 3/4" 5mHz TI-MAX Probe Magnetic € 1.073,00
    134894N-704-0094 (1.20m) Single Lemo 00 to Spring Loaded 2 Pin fixture 1/8” Spacing € 281,00
    134895A-000-9001 Crystal 1/8", 7.5 MHZ, 12 pcs € 174,00
    130352N-110-0020 Transducer Cable, Lemo to microdot Single ( 3 meter) € 111,00
    126855A-156-8001 Capteur de température € 643,00
    135643MAX-II-CC - Offshore Case Mallette étanche pour le contrôleur de tension de boulon à ultrasons MAX II € 349,00
    134087X-000-0011 3" Steel Calibration Bar € 429,00

    Tous les prix mentionnés sont HT et hors frais de port.
