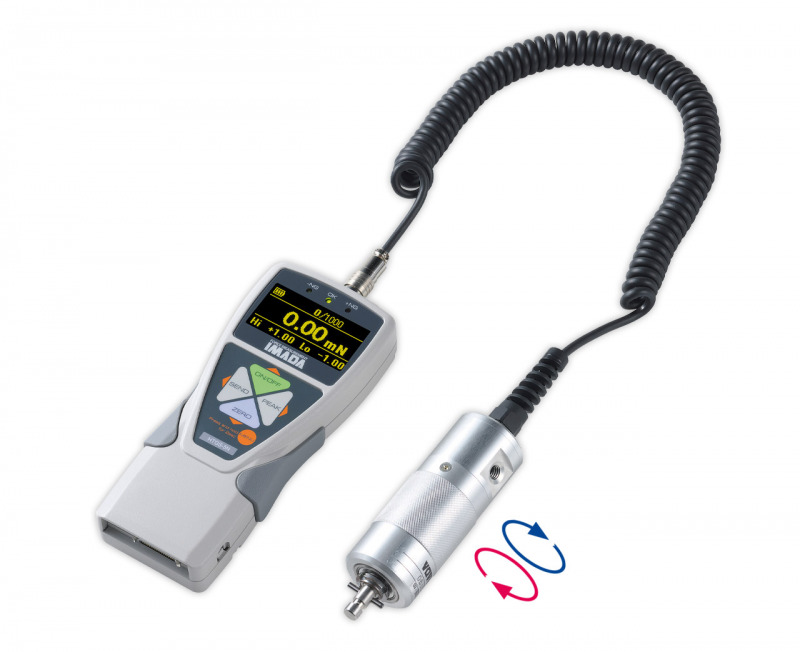

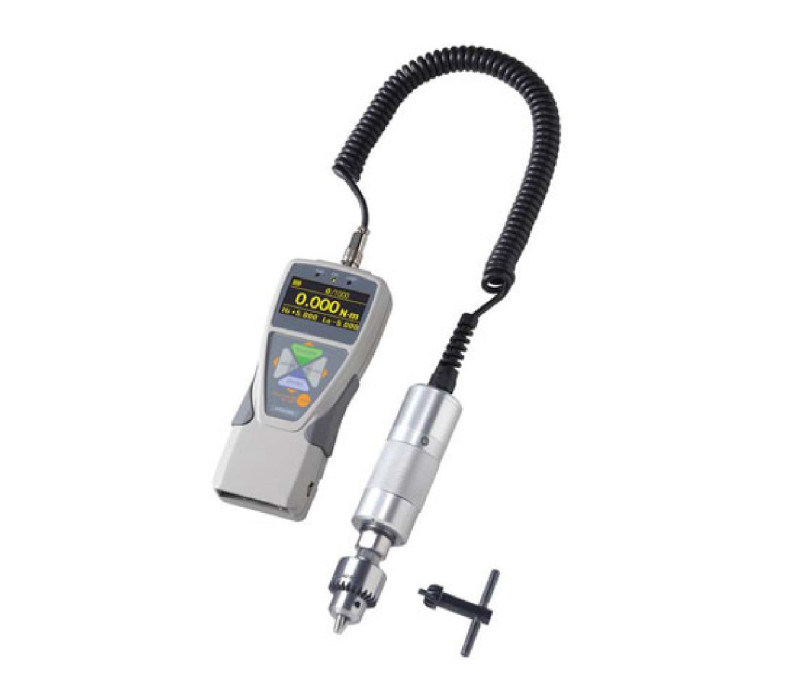

HTG Séries - Couplemètre digital portable

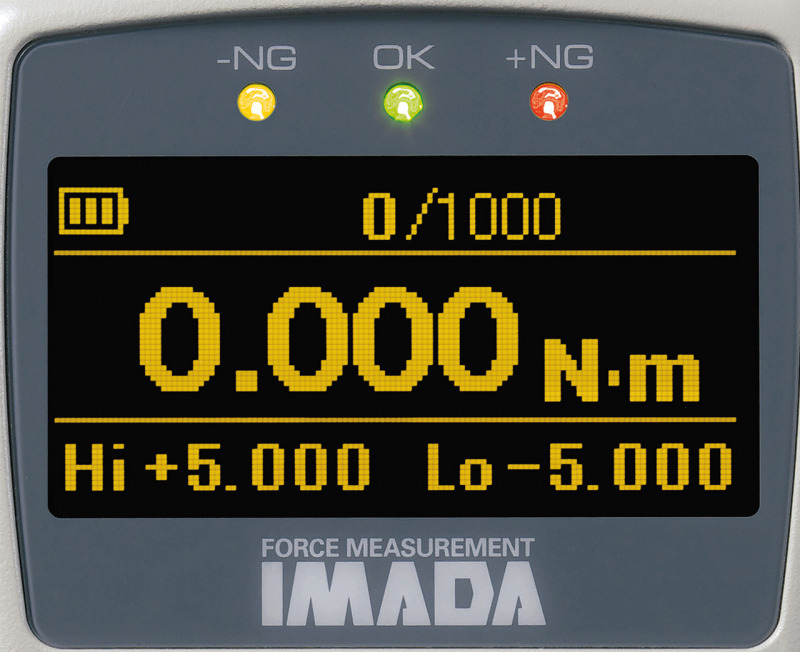

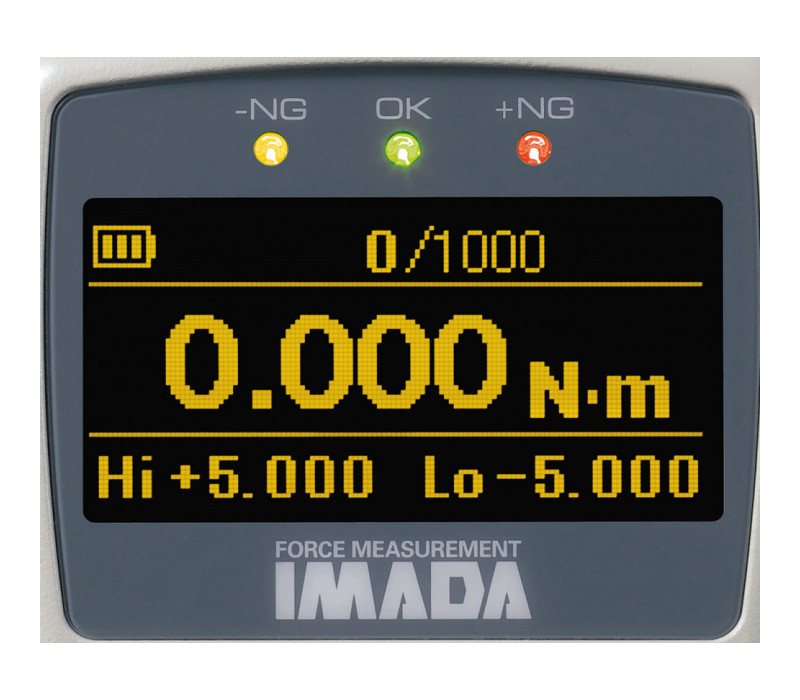

Affichage LED et indicateurs à code couleur pour les tests go/no-go

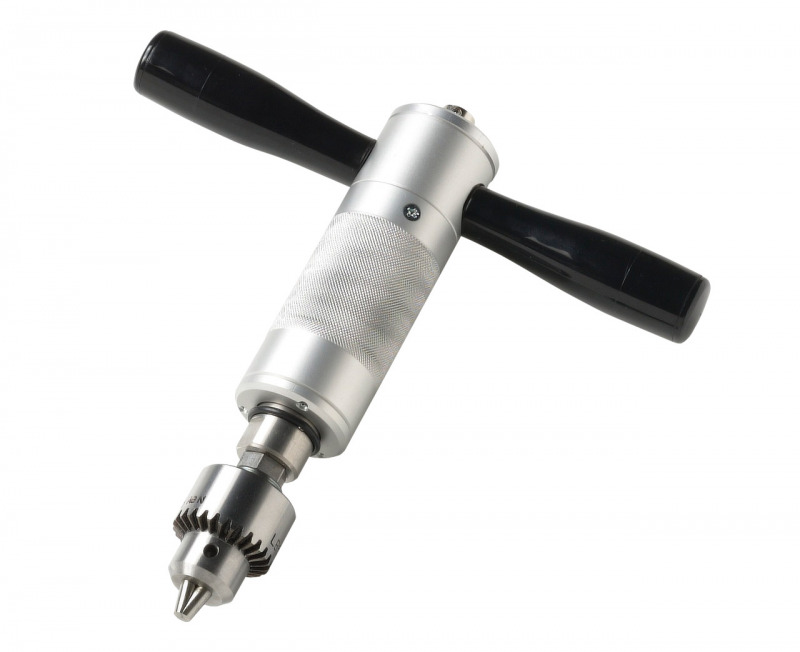

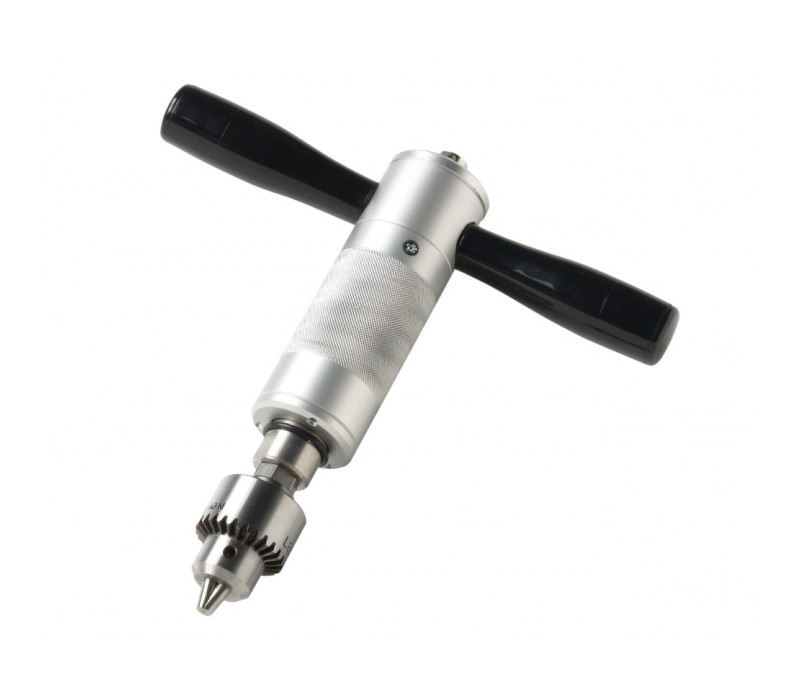

Poignée pour HTG-10N pour un meilleur fonctionnement

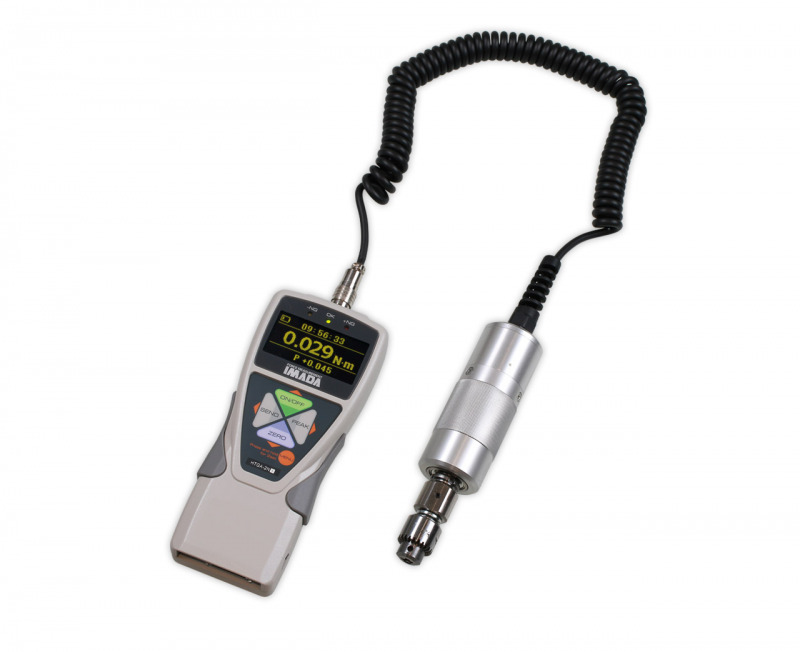

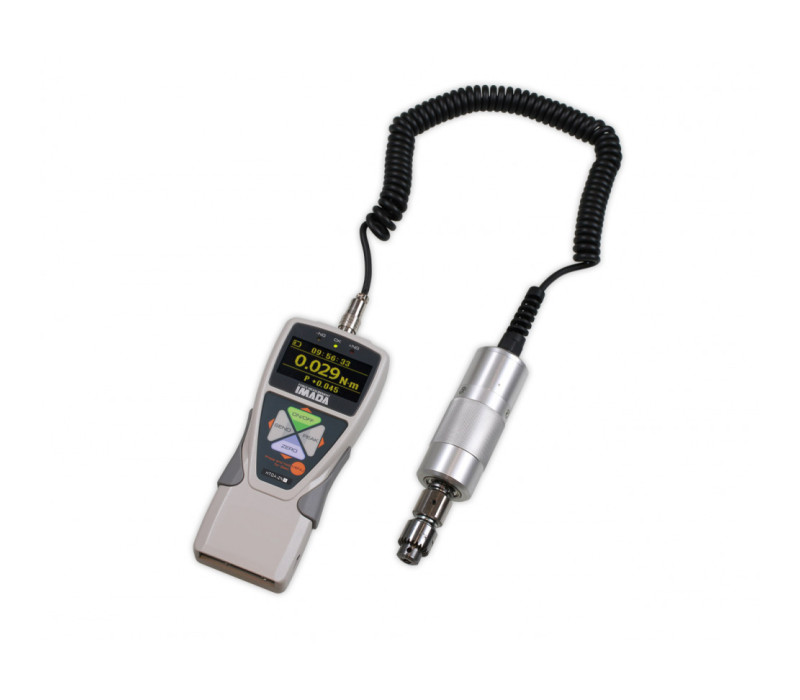

HGTA avec mandrin à broche dynamométrique HT-DC-4 (en option)

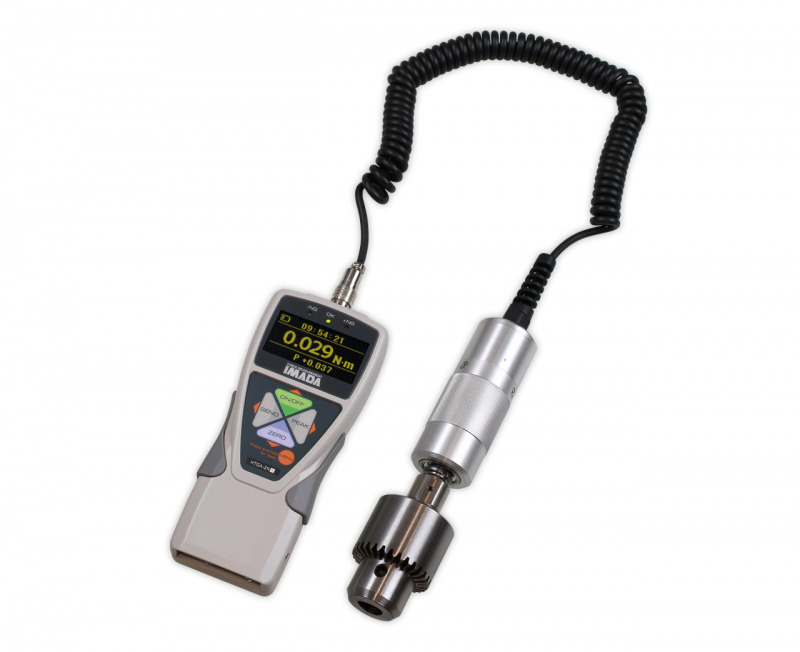

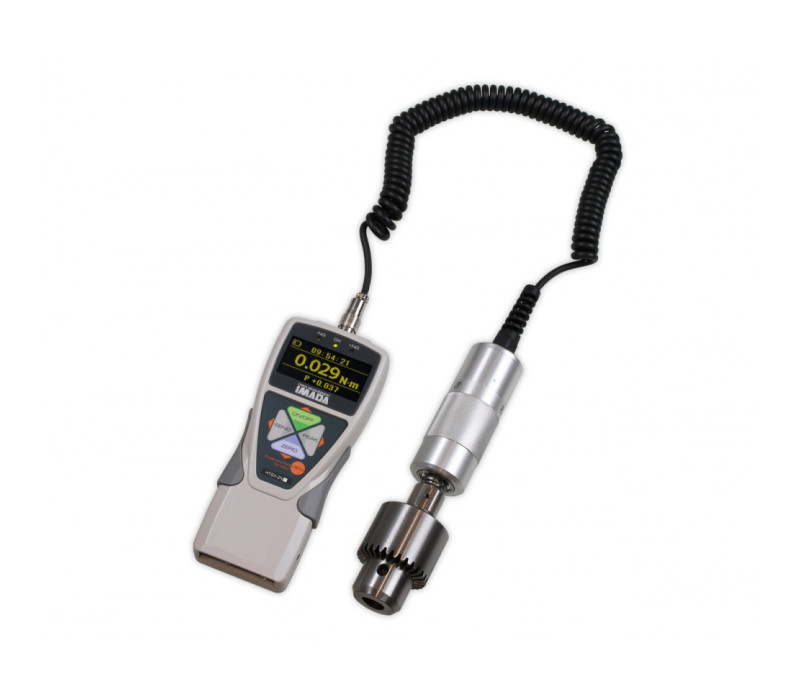

HGTA avec mandrin à broche dynamométrique HT-DC-13 (en option)

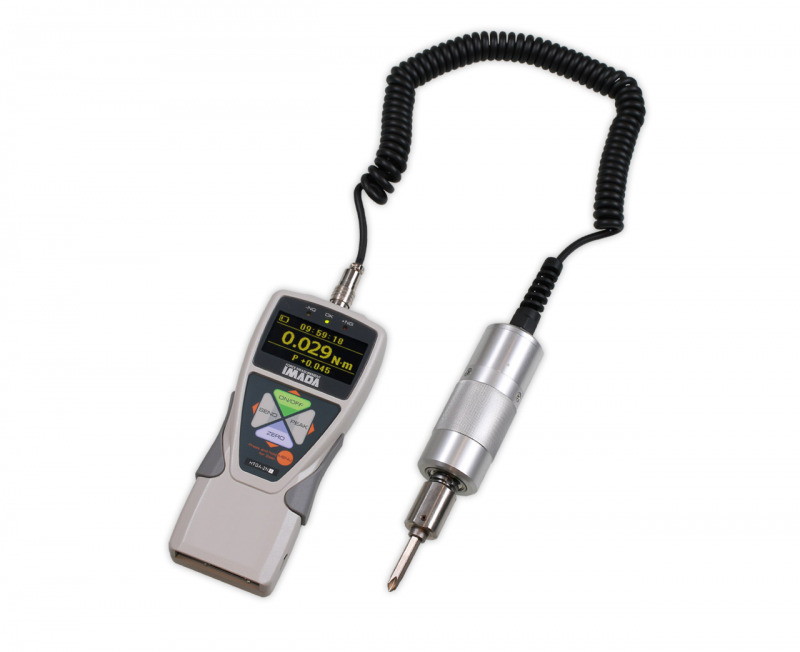

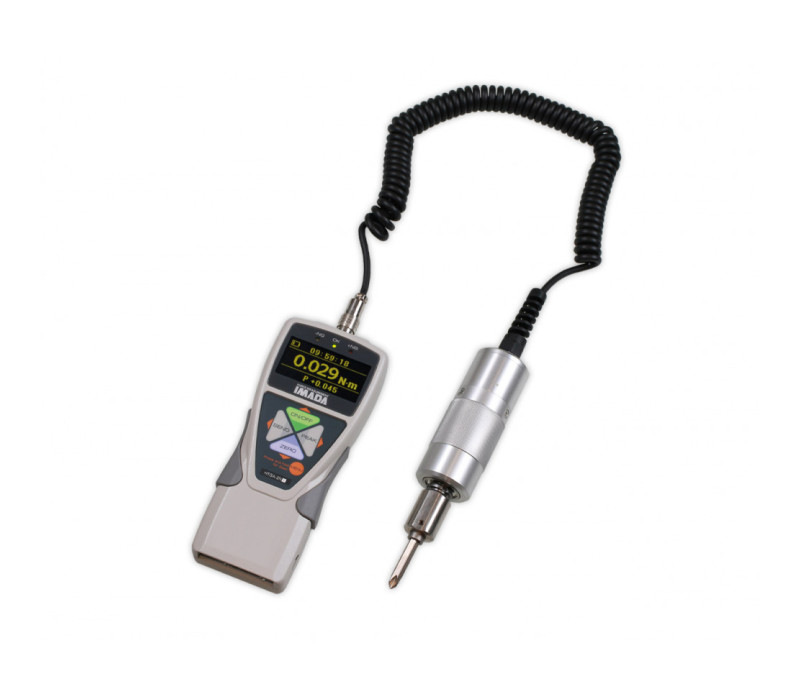

HGTA avec adaptateur d'embout HT-DBH (en option) et insert philips

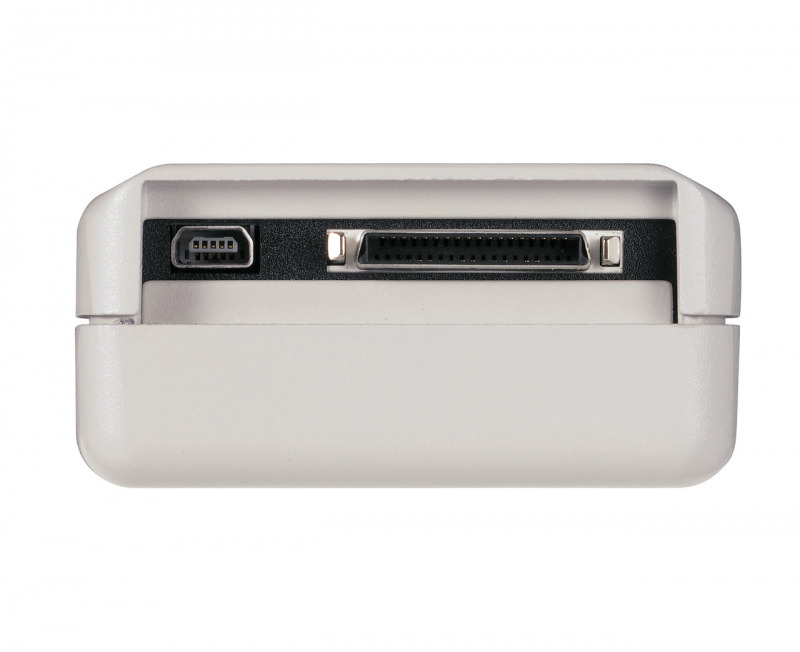

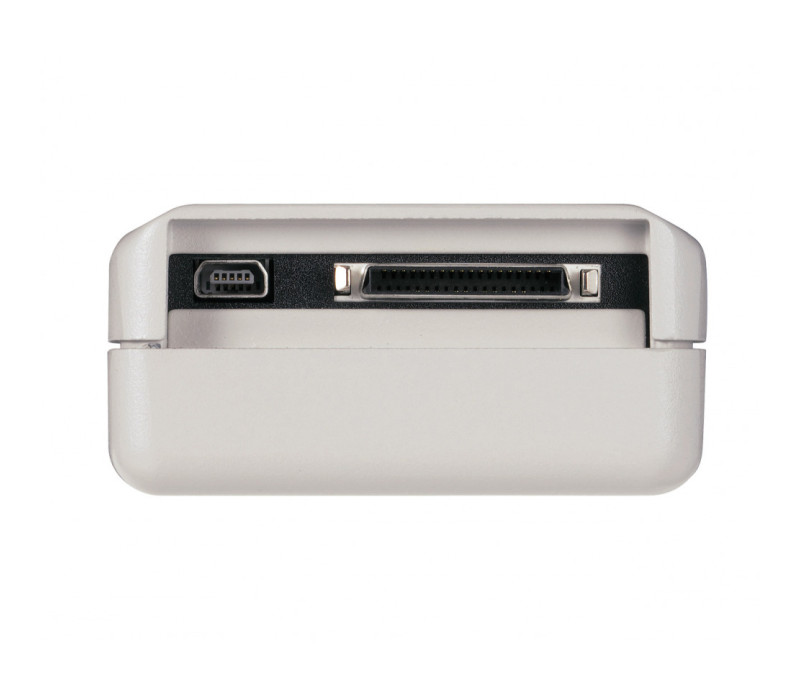

Interfaces - USB, ainsi qu'une interface pour RS-232 et analogique (câble en option requis)

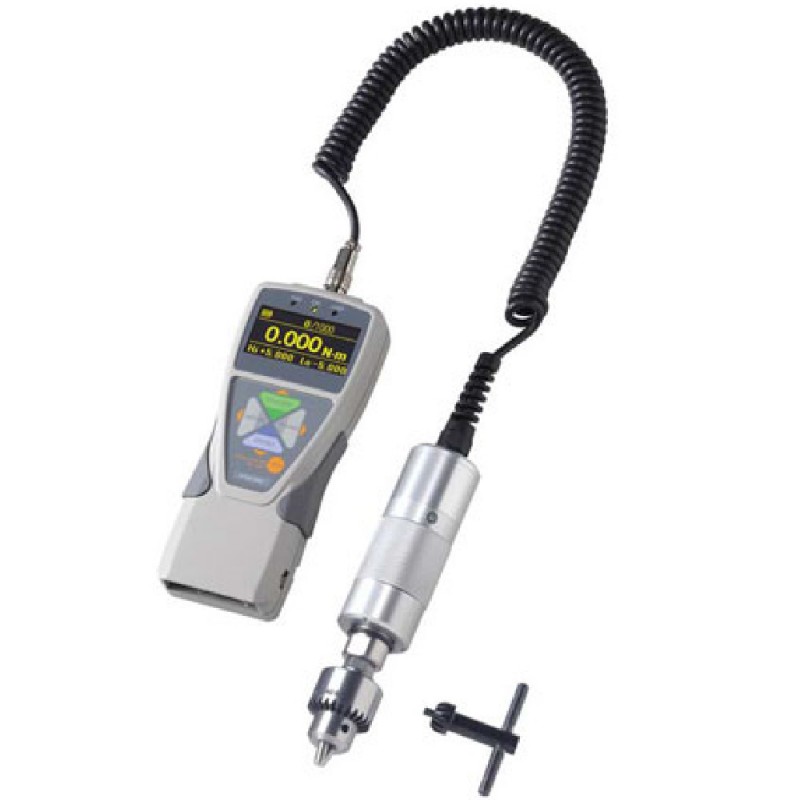

HTG Séries - Couplemètre digital portable

Les versions HTGA sont actuellement pas disponibles

Le couplemètre digital de série HTG dispose d’un écran électroluminescent qui est très visible dans les lieux sombres. C’est un couplemètre de poche très convivial qui comporte des menus faciles à utiliser. Il offre des menus en plusieurs langues : Anglais, Espagnol, Français, Chinois, Allemand, Italien, Coréen et Japonais.

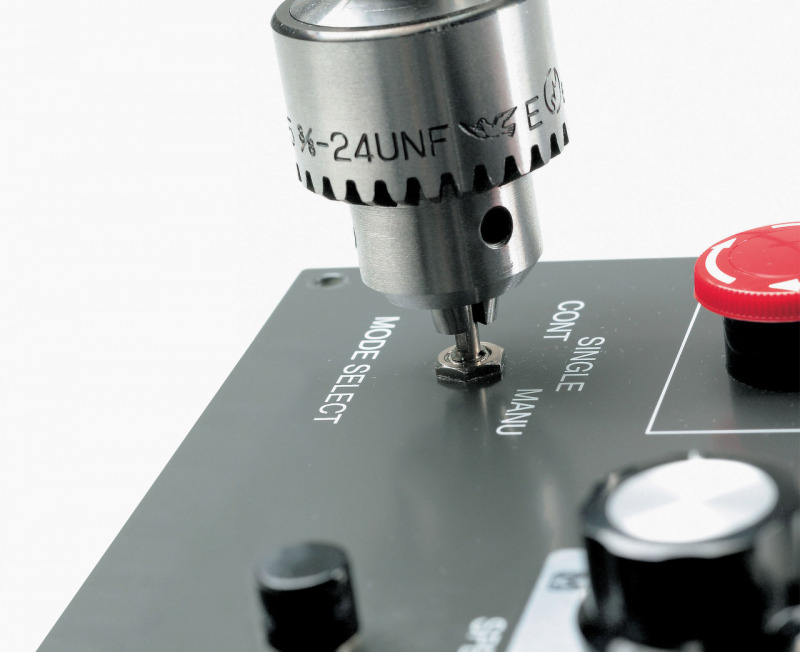

Le couplemètre digital de série HTG peut être utilisé pour mesurer le couple de :

Vis
Composants
Arbres d’entraînement
Connecteurs
Etc.

L’écran électroluminescent EL affiche la valeur du couple, l’unité et le maximum; il peut être configuré avec des données supplémentaires sélectionnables par l’utilisateur comprenant des données de mémoire, compte +NG, valeurs de seuil hautes/basses, 1er et 2nd pics, angle du couple, etc.

Des indicateurs LED avec des codes couleurs alertent l’utilisateur des conditions « Go/NoGo ». Des lumières orange pour une valeur inférieure à la valeur de seuil minimale, des lumières vertes pour une valeur entre les seuils et rouge pour une valeur supérieure au seuil maximum.

Traite et transmet 2000 données réelles par seconde, et pas seulement le maximum d’un taux d’échantillonnage élevé. Un logiciel d’acquisition des données, "Force recorder", en option, est nécessaire pour enregistrer à des vitesses jusqu’à 2000 données par seconde.

Enregistre des données sur des lecteurs flash USB. Exporte les données de maximum ou capture les données en continue à 100 données/seconde vers des lecteurs flash avec les modèles HTGA.

Le logiciel d’enregistrement de données ZT-Logger, inclu, permet le téléchargement de données de la mémoire de l’appareil ou la capture d'un flux continu de données à 10 données/seconde. (Vous pouvez, par la suite, réaliser un graphique avec Excel). L’initialisation de l’appareil ou la capture de données peut s’effectuer à partir de l’ordinateur. Toute la programmation de la jauge peut être réglée et enregistrée à partir du logiciel.

Le couplemètre de série HTG est disponible en 2 versions :
Série HTGS (Standard) & Série HTGA (Avancée)

Les versions HTGA sont actuellement pas disponibles

Le HTGA (avancé) dispose de fonctions utiles supplémentaires :

1er/2nd pic
Détection d’angle pour une valeur maximale de couple (*1)
Mise à zéro de l’angle pour une valeur de couple sélectionnée (*1)
Sous comparateur en 2 étapes (sortie du petit ou du grand jugement)
Angle (déplacement) (*1)

Même si vous ne pouvez pas connecter l’ordinateur pendant la mesure, vous pouvez enregistrer les données dans le lecteur flash USB, puis transférer ultérieurement les données vers l’ordinateur via le lecteur USB. Sur l’ordinateur, vous pouvez exporter les données dans un graphique en utilisant Excel.

(*1) La fonction angle (déplacement) est nécessaire (uniquement sur HTGA).

Prix à partir de € 1.590,00

Commandez maintenant

Unités sélectionnables : lbf-in, ozf-in, N-m, N-cm, kgf-m et kgf-cm.
Design ergonomique, poignées antidérapantes, construction métallique robuste
USB (port COM virtuel), RS-232C, sorties analogique et digimatique
Commutateur externe pour maintenir la valeur affichée et mettre à zéro
Mode pic (max) et temps réel (sélectionnable)
Capacité contre les surcharges de 200 % de la pleine échelle
1000 données en mémoire pour rappel ou téléchargement
Valeurs seuils haute/basse programmables avec des indicateurs LED à codes couleurs et un signal de sortie pour effectuer un test rapide de “Go/NoGo“
Échantillonne et transmet 2 000 données/sec. en utilisant le logiciel, en option, Force Recorder
Batterie interne Ni-MH ou adaptateur AC
Alarme surcharge et signal de sortie

Le set comprend :

Mandrin de 6.5 mm,
Logiciel d’acquisition de données ZT Logger,
Câble USB,
Clé Allen,
Adaptateur/chargeur AC,
Certificat d’étalonnage de traçabilité au NIST et
Mallette de transport (uniquement pour poignées de taille "85").

En option : Jacobs chuck 13 mm est disponible

Tableau de comparaison des caractéristiques des séries HTG

Ecran électroluminescent (ELD)
Fonctions	HTGS	HTGA
Maintien du maximum (sens horaire et anti-horaire)
Comparateur (jugement de OK ou NG)
Ecran réversible
Inversion de signe
Affichage multiple
Mémoire interne	1000 données	1000 données
Force +/-
Mise à zéro auto de la minuterie
Alarme +NG
Arrêt auto
Affichage de l’heure
1er/2nd pic	-
Détection de l’angle pour une valeur max de couple (*1)	-
Mise à zéro de l’angle pour un couple sélectionné (*1)	-
Sortie	HTGS	HTGA
Série (RS232C)
Mitutoyo digimatique [*2]
Analogique	2 VDC (D/A)	2 VDC (D/A)
USB
Comparateur en 3 étapes (-NG/OK/+NG)
Alarme surcharge
Sous comparateur en 2 étapes (sortie de petit ou grand jugement)	-
Mémoire dans lecteur flash USB [le lecteur flash USB n’est pas inclu]	-
Angle (déplacement) (*1)	-
(1) La fonction angle (déplacement) est nécessaire (2) Pas toujours disponible pour les produits Mitutoyo digimatique

Tailles mandrin & Diamètres échantillon Min / Max

Tailles mandrin
Modèle	Standard	En option (*L)
HTGS-4	6.5 mm / 0.260"	NA
HTGS-15	6.5 mm / 0.260"	13 mm / 0.512"
HTGS-40	6.5 mm / 0.260"	13 mm / 0.512"
HTGS-85	6.5 mm / 0.260"	13 mm / 0.512"
*Pour mandrin de 13 mm, ajouter "-L" à la partie # par ex. : HTG2-15L

Diamètres échantillon min/max
Taille mandrin	Echantillon min	Echantillon max
6.5 mm / 0.260"	0.5 mm / 0.020"	6.5 mm / 0.260"
13 mm / 0.512"	0.7 mm / 0.028"	13 mm / 0.512"

Précision :	± 0.5 % de la pleine échelle ± 1 LSD
Unités sélectionnables :	lbf-in, ozf-in, N-m, N-cm, kgf-m et kgf-cm
Alerte surcharge :	Approx. 110 % de la pleine échelle (message d’avertissement et alarme)
Capacité de surcharge :	200 % de la pleine échelle
Alimentation :	Batterie rechargeable Ni-MH ou adaptateur AC
Indicateur de charge :	Indique trois états de charge, haut, moyen et bas
Mémoire :	Non-volatile, rappel jusqu’à 1000 données
Valeurs de seuils :	Valeurs de seuils haute/basse programmables, code couleurs LED & signal de sortie
Sorties :	USB (port COM virtuel), RS-232C, digimatique et sortie analogique ± 2 VDC
Température de fonctionnement :	De 0 à 40 °C
Poids :	Affichage : approx. 490 g
Garantie :	1 an

Fiche technique des accessoires

Fiche technique HTG

Plages de tension

Model	Ranges	Capacité	Résolution	Taille de mandrin inclue	Poignée inclue
HTGS-4 / HTGA-4	4 lbf-in 5 kgf-cm 50 N-cm	4,000 lbf-in 5,000 kgf-cm 50,00 N-cm	0.01 lbf-in 0.001 kgf-cm 0.01 N-cm	4 mm	No
HTGS-15 / HTGA-15	15 lbf-in 20 kgf-cm 200 N-cm 2 N-m	1,00 lbf-in 20,00 kgf-cm 200,0 N-cm 2 N-m	0.01 lbf-in 0.01 kgf-cm 0.1 N-cm 0.001N-m	6.5 mm	No
HTGS-15L / HTGA-15L	15 lbf-in 20 kgf-cm 200 N-cm 2 N-m	1,00 lbf-in 20,00 kgf-cm 200,0 N-cm 2 N-m	0.01 lbf-in 0.01 kgf-cm 0.1 N-cm 0.001N-m	13 mm	No
HTGS-40 / HTGA-40	40 lbf-in 50 kgf-cm 500 N-cm 5 N-m	40,00 lbf-in 50,00 kgf-cm 500,0 N-cm 5 N-	0.01 lbf-in 0.01 kgf-cm 0.1 N-cm 0.001N-m	6.5 mm	No
HTGS-40L / HTGA-40L	40 lbf-in 50 kgf-cm 500 N-cm 5 N-m	40,00 lbf-in 50,00 kgf-cm 500,0 N-cm 5 N-	0.01 lbf-in 0.01 kgf-cm 0.1 N-cm 0.001N-m	13 mm	No
HTGS-85 / HTGA-85	85 lbf-in 100 kgf-cm 1000 N-cm 10 N-m	85,0 lbf-in 100,0 kgf-cm 1000 N-cm 10 N-m	0.01 lbf-in 0.01 kgf-cm 0.1 N-cm 0.001N-m	6.5 mm	Yes
HTGS-85L / HTGA-85L	85 lbf-in 100 kgf-cm 1000 N-cm 10 N-m	85,0 lbf-in 100,0 kgf-cm 1000 N-cm 10 N-m	0.01 lbf-in 0.01 kgf-cm 0.1 N-cm 0.001N-m	13 mm	Yes

Produits

Article	Nom du produit	Prix
134709	HTGS-0.5N Digital Torque Tester without sensor attachment	€ 1.708,00
134711	HTGS-2N Digital Torque Tester without sensor attachment	€ 1.590,00
134710	HTGS-15L Digital Torque Tester (Jacobs Chuck) (15 lb-in, 13 mm Chuck)
134712	HTGS-5N Digital Torque Tester without sensor attachment	€ 1.590,00
134686	HTGS-40L Digital Torque Tester (Jacobs Chuck) (40 lb-in, 13 mm Chuck)
134714	HTGS-10N Digital Torque Tester without sensor attachment	€ 1.679,00
134715	HTGS-85L Digital Torque Tester (Jacobs Chuck) (85 lb-in, 13 mm Chuck)

Tous les prix mentionnés sont hors T.V.A. et hors frais de port.
Statut du produit :
Disponible: 1 - 3 jours ,
Delai: 1 - 3 semaine(s) ,
commande spéciale sur demande
