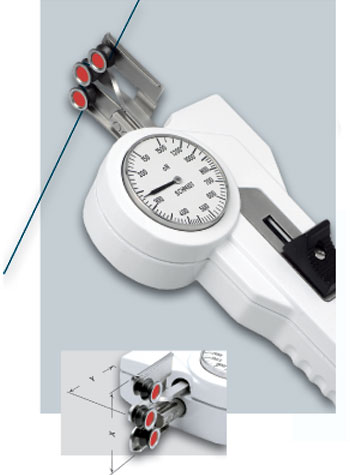

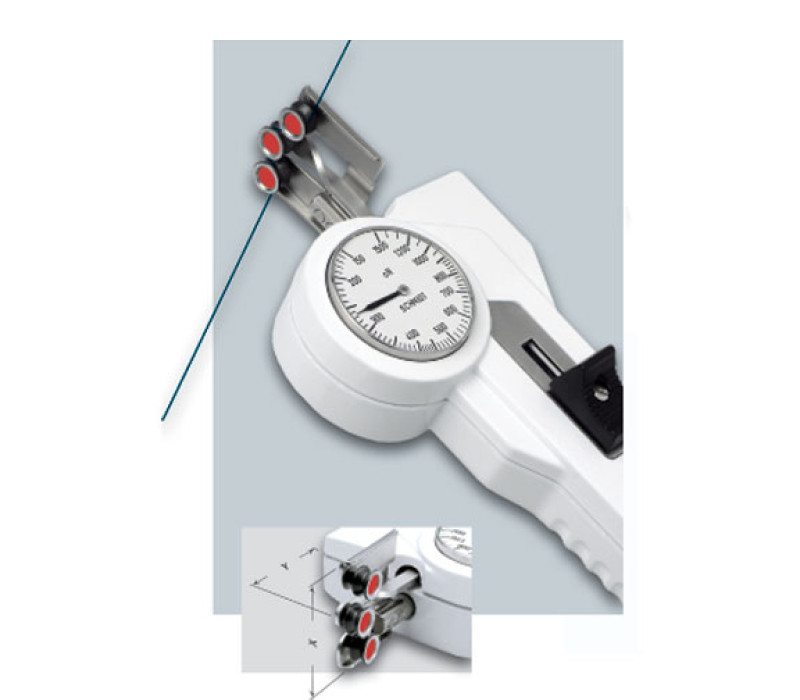

DXV Tensiomètre avec la tête tournante à 90º
Ce modèle spécial permet de lire plus facilement le cadran lorsqu'il est difficile de lire la lecture avec le modèle standard.
Pour cela, la tête de mesure pivote de 90º.Note : Ce modèle ne comprend pas de compensateur d'épaisseur du matériau.
Caractéristiques
- Permet une lecture facile lorsqu'elle est difficile avec le modèle DXE
- Support pour doigt spécial situé à l'arrière pour réduire l'effort lors du déplacement de l'ensemble du roulement extérieur
- Trous de montage intégrés pour une installation fixe pour des mesures de tension en continue
- Chaque instrument est étalonné individuellement pour la plus grande des précisions
- Boîtier en aluminium robuste
- Roulements de guidage avec rainures en V, petits, roulements à billes
- Le guide de filament et le mécanisme de déplacement du roulement permettent la bonne prise du matériau en mouvement
- L'opérateur voit tout en même temps :
- les roulements de guidage
- le matériau mesuré
- les valeurs - Cadran de 41 mm de diamètre
- Le certificat de conformité avec l’ordre 2.1 selon DIN EN 10204 est inclus
- Disponible en option: certificat d’inspection 3.1 selon DIN EN 10204 avec rapport d’étalonnage
| Model | Ranges | Largeur de la tête de mesure X * en mm | Longueur de la tête de mesure Y en mm | Matériau étalonnage Schmidt** | |
| DXV-50 | 10-50 | 38 | 38 | PA:0.12 mm Ø | |
| DXV-120 | 20-120 | 38 | 38 | PA:0.12 mm Ø | |
| DXV-200 | 20-200 | 38 | 38 | PA:0.12 mm Ø | |
| DXV-400 | 20-400 | 38 | 38 | PA:0.20mm Ø | |
| DXV-1000 | 50-1000 | 40 | 38 | PA:0.30mm Ø | |
| DXV-1500 | 150-1500 | 40 | 38 | PA:0.30mm Ø | |
| DXV-2000 | 200-2000 | 40 | 38 | PA:0.50mm Ø | |
| D'autres gammes de tension sont disponibles sur demande. Autre unité disponible comme g . * Largeur de l´ensemble du support **Approprié pour 95% des applications - PA = Polyamide Monofilament Un étalonnage spécial en utilisant des échantillons du matériel du client est recommandé, si le matériel testé diffère significativement par rapport au diamètre, à la la rigidité ou à la forme du matériel d'étalonnage SCHMIDT. Dans ce cas un échantillon du matériel d'environ 5 m doit être fourni. | |||||
Spécifications
| Etalonnage : | Suivant la procédure d'usine Schmidt |
| Précision : | ± 1 % de l'échelle complète ou ±1 graduation sur le cadran |
| Diamètre du cadran : | 41 mm |
| Plage de température : | 10-45 ºC |
| Humidité de l'air : | 85 % RH, max. |
| Matériau du boîtier : | Aluminium moulé |
| Dimensions du boîtier : | 188 x 85 x 45 mm (L x l x H) |
| Poids net (brut) | app 470 g (1000 g) |
