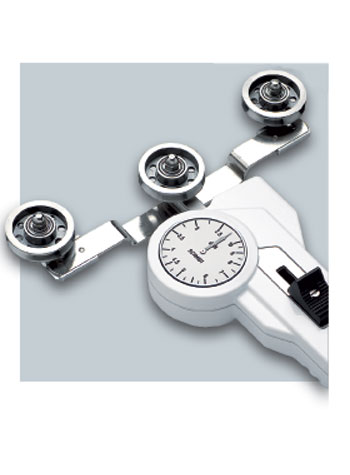

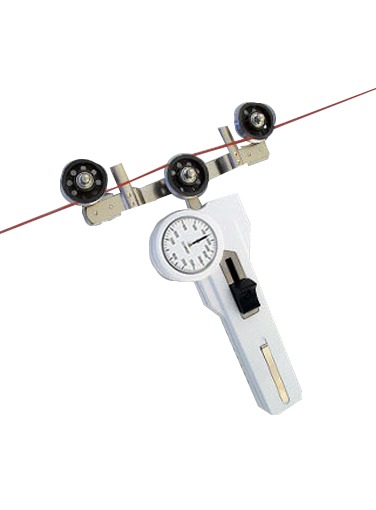

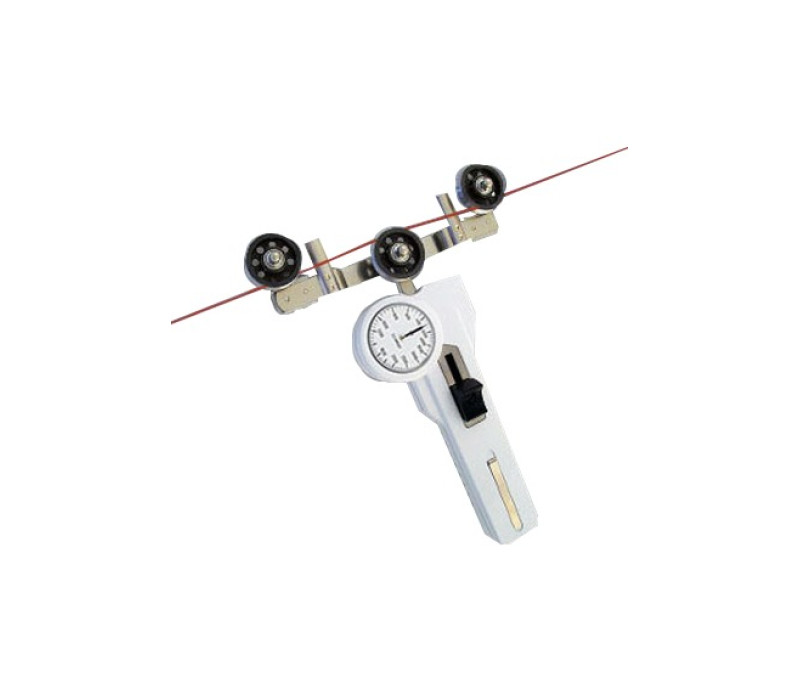

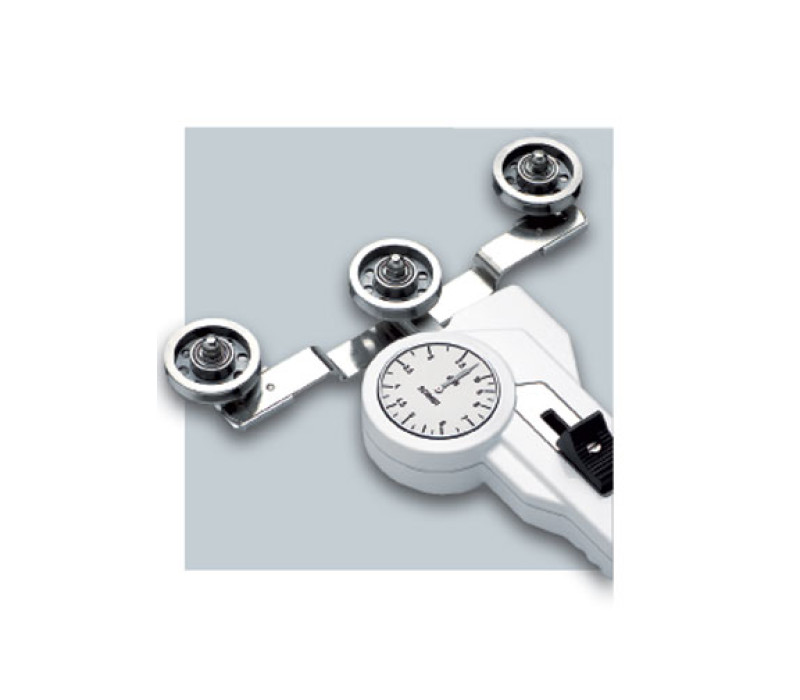

DXL Tensiomètre avec grands rouleaux pour réduire les déflexions du matériau

DXL Tensiomètre avec grands rouleaux pour réduire les déflexions du matériau

Pour les fibres optiques et les tubes tampon jusquà 8 mm

Modèle spécial avec de grands roulements pour minimiser les courbures des fibres optiques, de carbone et des fibres techniques.

Des filaments fragiles comme les fibres optiques et autres fibres techniques nécessitent des grands diamètres de rouleaux ainsi qu'un grand espacement entre les rouleaux.

Note : Ce modèle ne comprend pas de compensateur d'épaisseur du matériau.

Grands rouleaux de guidage avec rainures en V ou en U, 30 mm de diamètre de rainure et roulements à billes
Des configuations personnalisées intégrées sont disponibles
Rouleaux de guidage avec rainures en V ou en U, roulement à billes
Cadran de 41 mm de diamètre
Le certificat de conformité avec l’ordre 2.1 selon DIN EN 10204 est inclus
Grand rayon de courbure qui assure une manipulation en douceur du matériau mesuré
L'opérateur voit tout en même temps:
- les roulements guides
- le matériel mesuré
- les valeurs
Chaque instrument est étalonné individuellement pour la plus grande précision
Boitier en aluminium robuste
Disponible en option: certificat d’inspection 3.1 selon DIN EN 10204 avec rapport d’étalonnage

Pièces livrées :
Tensiomètre avec mallette de transport et manuel d'utilisation en anglais ou allemand selon la demande

Etalonnage :	Suivant la procédure d'usine Schmidt
Précision :	± 1 % de l'échelle complète ou ± 1 graduation du cadran
Diamètre du cadran :	41 mm
Plage de température :	10-45 ºC
Humidité de l'air :	85 % RH, max.
Matériau du boîtier :	Aluminium moulé

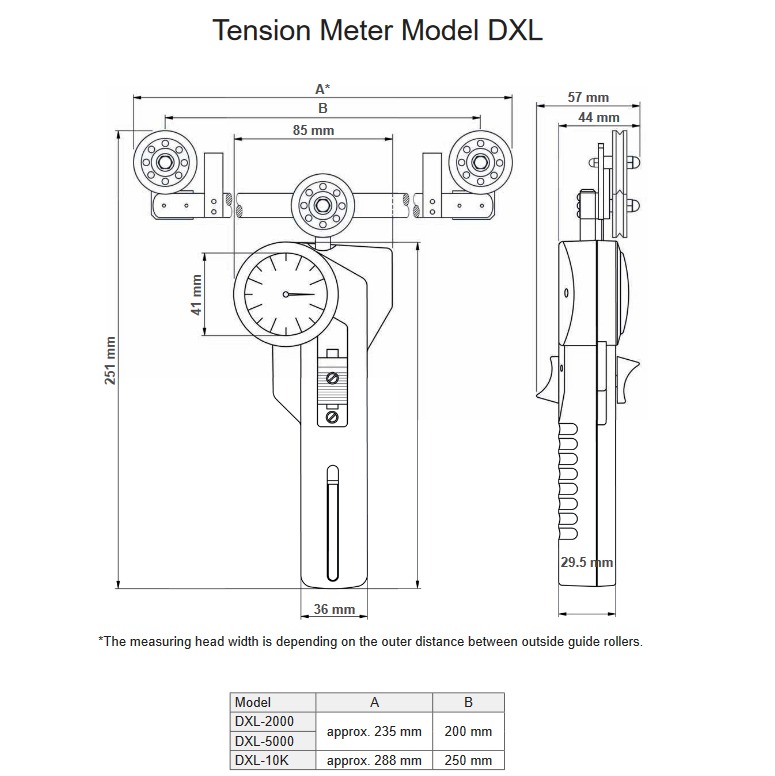

Dimensions du matériau :	188 x 85 x 45 mm (L x l x H)
Poids net (brut) :	App 640 g (1100 g)

Plages de tension

Model	Ranges	Tête de mesure	Etalonnage Schmidt**
DXL-2000	200-2000	235	PA: 2.3 mm Ø ou échantillon client
DXL-5000	400-5000	235	PA: 2.3 mm Ø ou échantillon client
DXL-10K	2,5-10 daN	288	PA: 4.8 mm Ø ou échantillon client

D'autres gammes de tension sont disponibles sur demande. Autre unité disponible comme g et kg . Distance entre les guides de roulements *Approprié pour 95% des applications - PA = Polyamide Monofilament Un étalonnage spécial en utilisant des échantillons du matériel du client </b> est recommandé, si le matériel testé diffère significativement par rapport au diamètre, à la la rigidité ou à la forme du matériel d'étalonnage <b>SCHMIDT</b>. Dans ce cas un échantillon du matériel d'environ 5 m doit être fourni.

Produits

Article	Nom du produit	Prix	Quantité	Action
130454	DXL-2000 Tension Meter 200-2000cN' title='Description'>
130399	DXL-5000 Tension Meter 400-5000cN' title='Description'>
133307	DXL-10K Tension Meter 2,5-10daN' title='Description'>

Tous les prix mentionnés sont hors T.V.A. et hors frais de port.
Statut du produit :
Disponible: 1 - 3 jours ,
Delai: 1 - 3 semaine(s) ,
commande spéciale sur demande
