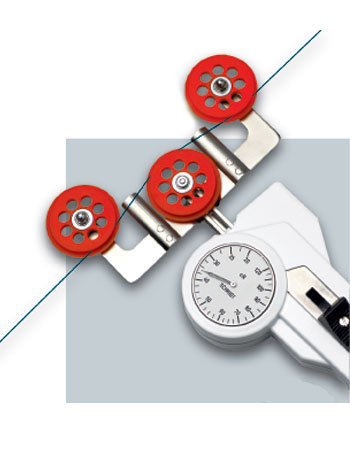

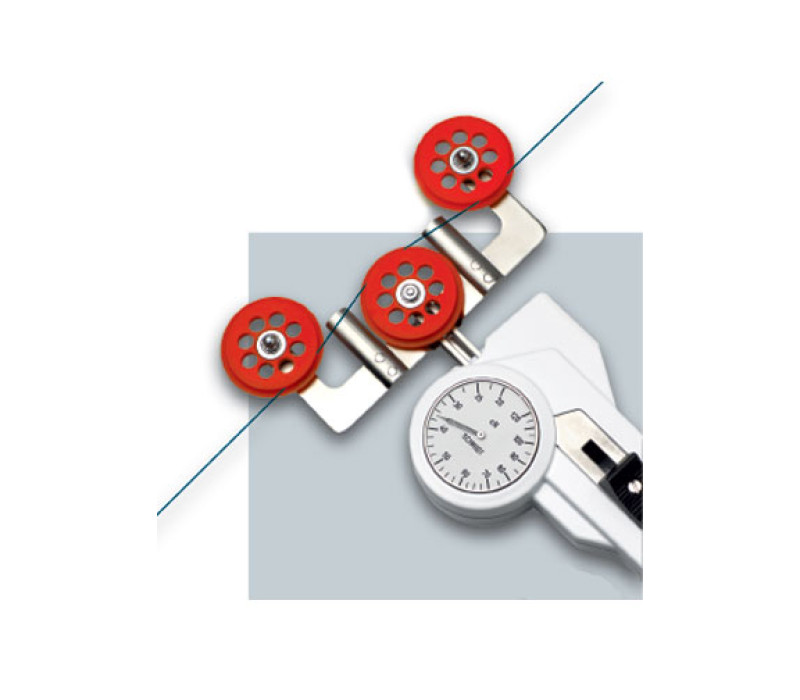

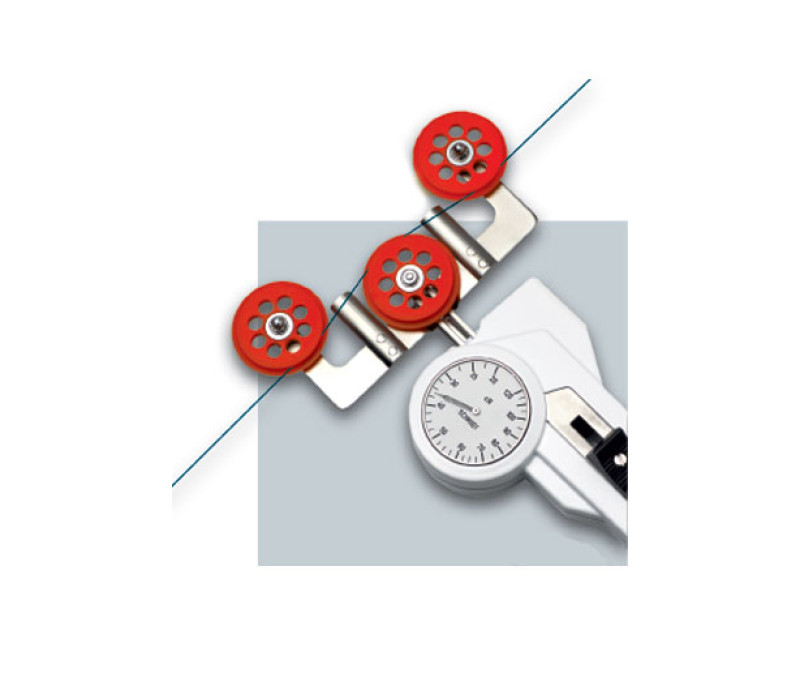

DXF Tensiomètre avec grands rouleaux pour réduire les déflexions du matériau

Modèle spécial avec grands rouleaux pour minimiser les courbures des matériaux comme les fibres optiques, de carbone et techniques.

Des filaments fragiles comme les fibres optiques et autres fibres techniques nécessitent des grands diamètres de rouleaux ainsi qu'un grand espacement entre les rouleaux.

Note : Ce modèle ne comprend pas de compensateur d'épaisseur du matériau.

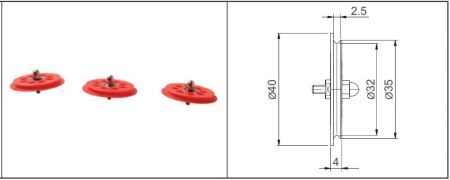

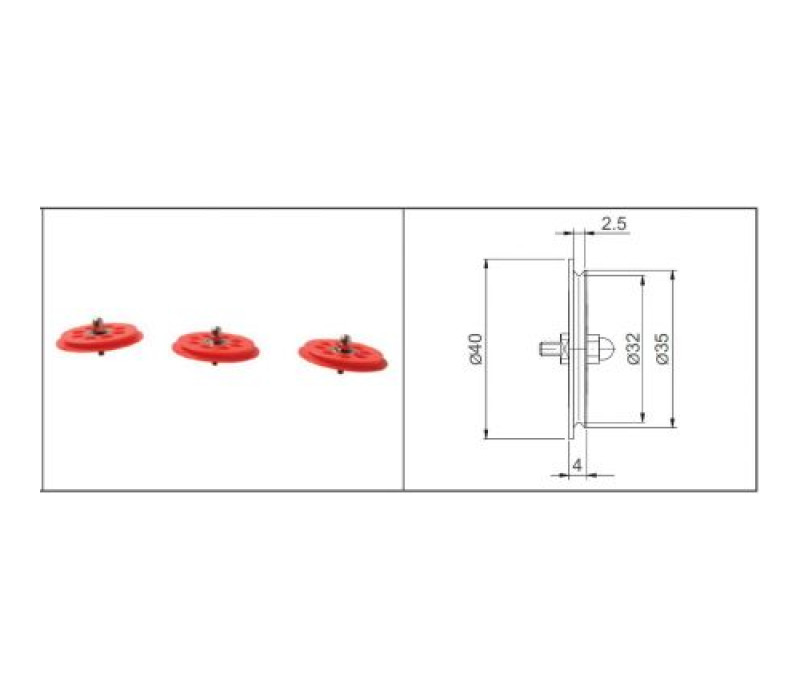

Grands rouleaux de guidage avec rainures en V, 32 mm de diamètre de rainure et roulements à billes
Le guide du filament et le mécanisme de déplacement du rouleau permettent la bonne prise du matériau en mouvement
Rouleaux de guidage avec rainures en V, roulement à billes
Cadran de 41 mm de diamètre
Grand rayon de courbure qui assure une manipulation en douceur du matériau mesuré
L'opérateur voit tout en même temps :
- les roulements de guidage
- le matériel mesuré
- les valeurs
Chaque instrument est étalonné individuellement pour la plus grande précision
Boitier en aluminium robuste
Le certificat de conformité avec l’ordre 2.1 selon DIN EN 10204 est inclus
Disponible en option: certificat d’inspection 3.1 selon DIN EN 10204 avec rapport d’étalonnage

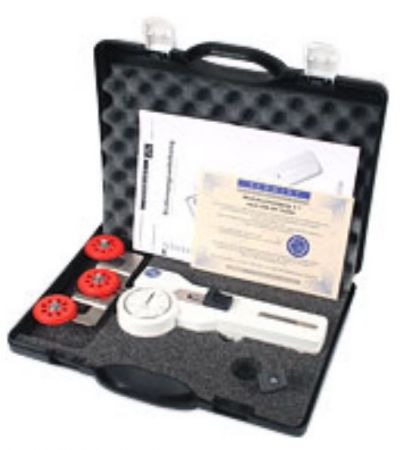

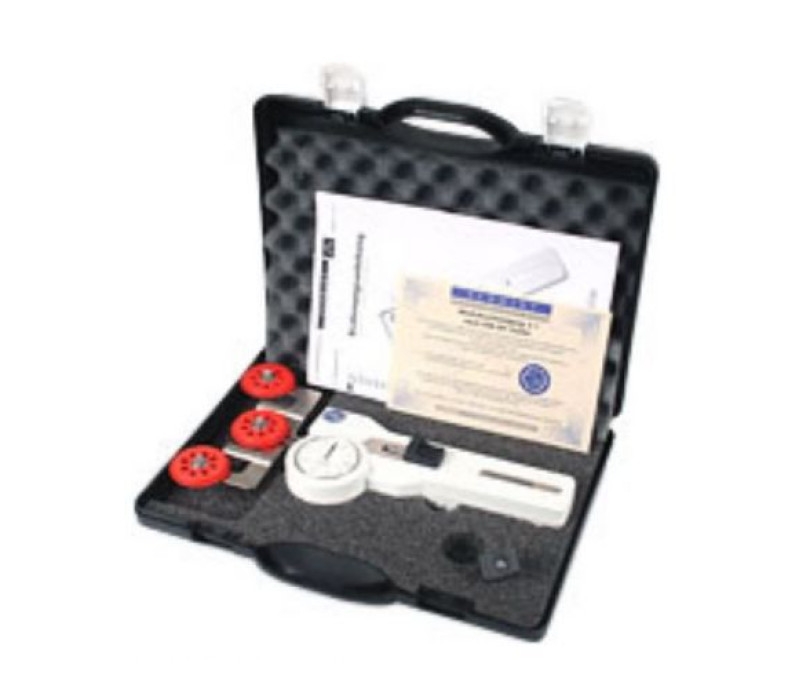

Pièces livrées :
Tensiomètre avec mallette de transport et manuel d'utilisation en anglais ou allemand selon la demande.

Etalonnage :	Suivant la procédure d'usine Schmidt
Précision :	± 1 % de l'échelle complète ou ± 1 graduation sur le cadran
Diamètre du cadran :	41 mm
Plage de température :	10-45 ºC
Humidité de l'air :	85 % RH, max.
Matériau du boîtier :	Aluminium moulé
Dimensions du boîtier :	188 x 85 x 45 mm (L x l x H)
Poids net (brut) :	App 500 g (1000 g)
Vitesse de ligne :	4000 m/min

Plages de tension

Model	Ranges	Largeur de la tête de mesure X * en mm	esCalibration schmidt**
DXF-120	20-120 cN.	140	PA: 0,12 mm Ø
DXF-200	20-200 cN.	140	PA: 0,12 mm Ø
DXF-400	20-400 cN.	140	PA: 0,20 mm Ø
DXF-1000	50-1000 cN.	140	PA: 0,30 mm Ø
D'autres gammes de tension sont disponibles sur demande. Autre unité disponible comme g . Distance entre les guides de roulements *Approprié pour 95% des applications - PA = Polyamide Monofilament Un étalonnage spécial en utilisant des échantillons du matériel du client </b> est recommandé, si le matériel testé diffère significativement par rapport au diamètre, à la la rigidité ou à la forme du matériel d'étalonnage <b>SCHMIDT</b>. Dans ce cas un échantillon du matériel d'environ 5 m doit être fourni.

Produits

Article	Nom du produit	Prix	Quantité	Action
133476	DXF-120 Tension Meter 20-120 cN' title='Description'>
133383	DXF-200 Tension Meter 20-200 cN' title='Description'>
130522	DXF-400 Tension Meter 20-400 cN' title='Description'>
132792	DXF-1000 Tension Meter 50-1000 cN' title='Description'>

Tous les prix mentionnés sont hors T.V.A. et hors frais de port.
Statut du produit :
Disponible: 1 - 3 jours ,
Delai: 1 - 3 semaine(s) ,
commande spéciale sur demande
