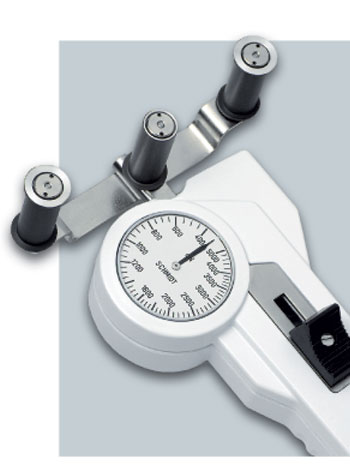

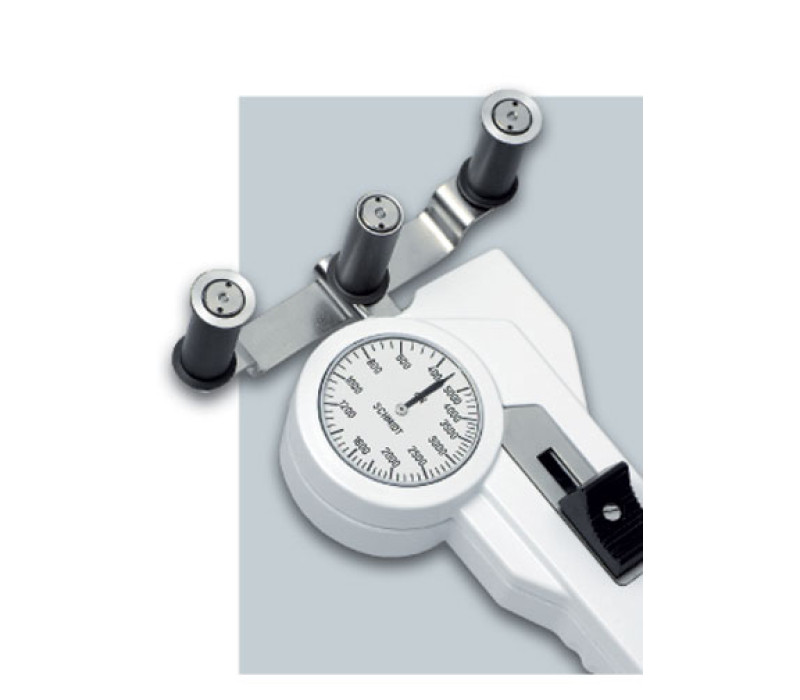

DXB Tensiomètre avec roulements cylindriques pointant vers l'utilisateur

Tensiomètre pour mesurer tous types de films et de bandes, comme des rubans de textile, film, des feuilles, paquets de fibre, etc.

Lorsque vous choisissez l'instrument pour votre application spécifique, veuillez s'il vous plait prendre en compte que :
1. Les roulements de différentes largeurs ne sont pas interchangeables par l'utilisateur.
2. La largeur du roulement doit correspondre à la largeur du matériau mesuré. Sinon, des mesures incorrectes peuvent en résulter et l'instrument peut être endommagé.

SCHMIDT a la solution pour tous les problèmes de mesure de tension ! Veuilez, s'il vous plait, prendre contact avec nous pour discuter de vos conditions de tests.
Pour vous aider à choisir le tensiomètre le mieux adapté à votre application, veuillez nous fournir :

Le type et les dimensions du matériau mesuré
La plage de tension souhaitée
Un échantillon du matériau d'environ 5 m

Note : Ce modèle ne comprend pas de compensateur d'épaisseur du matériau ni de guide du filament.

Roulements avec guide extérieur à double brides avec différentes largeurs de 7 à 50 mm (roulement simple bride en option)
Trous de montage intégrés pour la fixation de l'intallation pour des mesures de tension en continue
Roulement à billes, rouleaux pour bande
Cadran de 41 mm de diamètre
Chaque instrument est étalonné individuellement pour la plus grande précision.
Support pour doigt spécial situé à l'arrière pour réduire l'effort lors du déplacement de l'ensemble du rouleau extérieur
L'opérateur voit tout en même temps :
- les roulements de guidage
- le matériel mesuré
- les valeurs
Boîtier en aluminium robuste
Le certificat de conformité avec l’ordre 2.1 selon DIN EN 10204 est inclus
Disponible en option: certificat d’inspection 3.1 selon DIN EN 10204 avec rapport d’étalonnage

Pièces livrées :
Tensiomètre avec mallette de transport et manuel d'utilisation en anglais ou allemand selon la demande.

Etalonnage :	Suivant la procédure d'usine Schmidt
Précision :	± 1 % de l'échelle complète ou ± 1 graduation sur l'écran
Diamètre du cadran :	41 mm
Plage de température :	10-45 ºC
Humidité de l'air :	85 % RH, max.
Matériau du boîtier :	Aluminium moulé
Dimensions du boîtier :	188 x 85 x 45 mm (L x l x H)
Poids net (brut) :	App 520 g (1300 g)

DXB Fiche Technique

Plages de tension

Model	Ranges	Largeur de la tête de mesure* en mm	Largeurs du rouleau en mm
DXB-50	10-50	55	7
DXB-100	20-120	55	7,10,15,20,30
DXB-200	20-200	55	7,10,15,20,30
DXB-400	20-400	55	7,10,15,20,30
DXB-1000	100-1000	55	7,10,15,20,30,36,41,50
DXB-2000	200-2000	117	7,10,15,20,30,36,41,50
DXB-5000	400-5000	117	7,10,15,20,30,36,41,50
DXB-10K	2,5-10 daN	117	7,10,15,20,30,36,41
DXB-20K	5-20 daN	167	7,10,15,20,30
D'autres gammes de tension sont disponibles sur demande. Autre unité disponible comme g ou kg. * Etalonnage Schmidt avec film ou ruban texile suivant la plage de tension et la taille du rouleau **Distance entre deux rouleaux Un étalonnage spécial en utilisant des échantillons du matériel du client </b> est recommandé, si le matériel testé diffère significativement par rapport au diamètre, à la la rigidité ou à la forme du matériel d'étalonnage <b>SCHMIDT</b>. Dans ce cas un échantillon du matériel d'environ 5 m doit être fourni.

Produits

Article	Nom du produit	Prix	Quantité	Action
135263	DXB-50-7 Tension Meter with 7mm roller width
133836	DXB-400-7 Tension Meter with 7mm roller width
134955	DXB-400-15 Tension Meter with 15mm roller width
132791	DXB-1000-7 Analog Tension Meter 100-1000 cN - 7 mm Rollers
130225	DXB-1000-20 Tension Meter with 20mm roller width
140275	DXB-1000-30 Tension Meter with 30mm roller width
139491	DXB-1000-50 Tension Meter with 50mm roller width
134195	DXB-2000-10 Tension Meter with 10mm rollers
138866	DXB-2000-20 Tension Meter with 20mm rollers
134987	DXB-2000-36 Tension Meter with 36mm rollers
133770	DXB-2000-50 Tension Meter with 50mm rollers
133256	DXB-5000-15 Tension Meter with 15mm roller width
130466	DXB-5000-20 Tension Meter with 20mm roller width
135569	DXB-5000-30 Tension Meter with 30mm roller width
138987	DXB-5000-36 Tension Meter with 36mm roller width
135022	DXB-5000-50 Tension Meter with 50mm roller width
137761	DXB-10K-7 Tension Meter with 7mm roller width
133835	DXB-10K-30 Tension Meter with 30mm roller width
135023	DXB-10K-41 Tension Meter with 41mm roller width
137250	DXB-10K-50 Tension Meter with 50mm roller width
137274	DXBS-20K-10 Stationary Tension Meter with 10mm roller width
133978	DXB-20K-L-20 Tension Meter 20 daN with 20mm roller width
137135	DXB-20K-L-30 Tension Meter 20 daN with 30mm roller width

Tous les prix mentionnés sont hors T.V.A. et hors frais de port.
Statut du produit :
Disponible: 1 - 3 jours ,
Delai: 1 - 3 semaine(s) ,
commande spéciale sur demande
