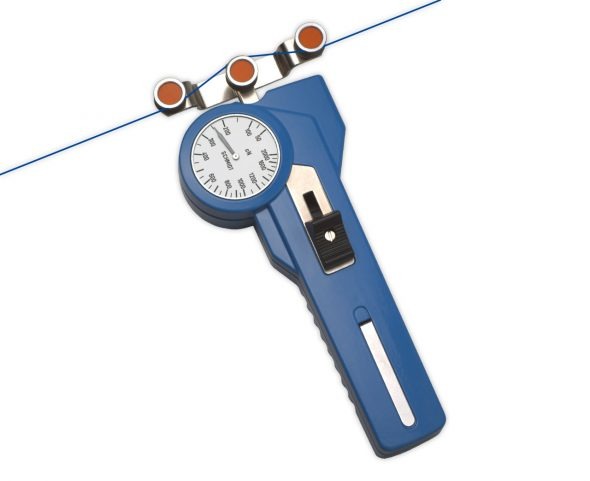

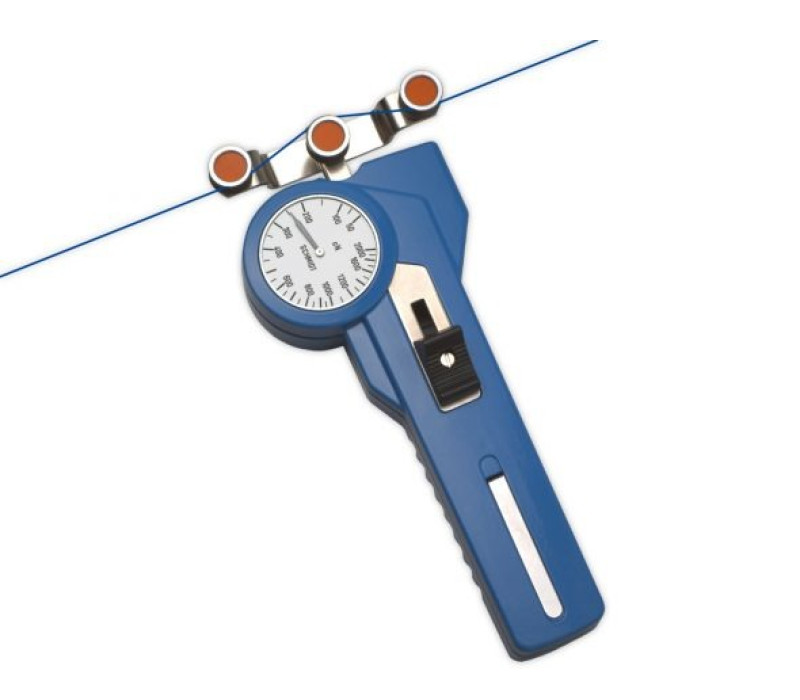

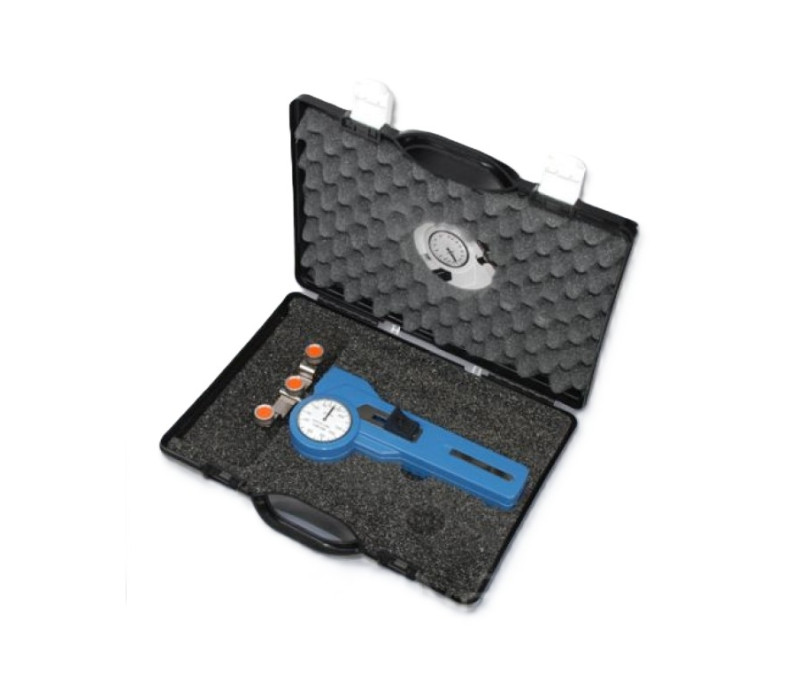

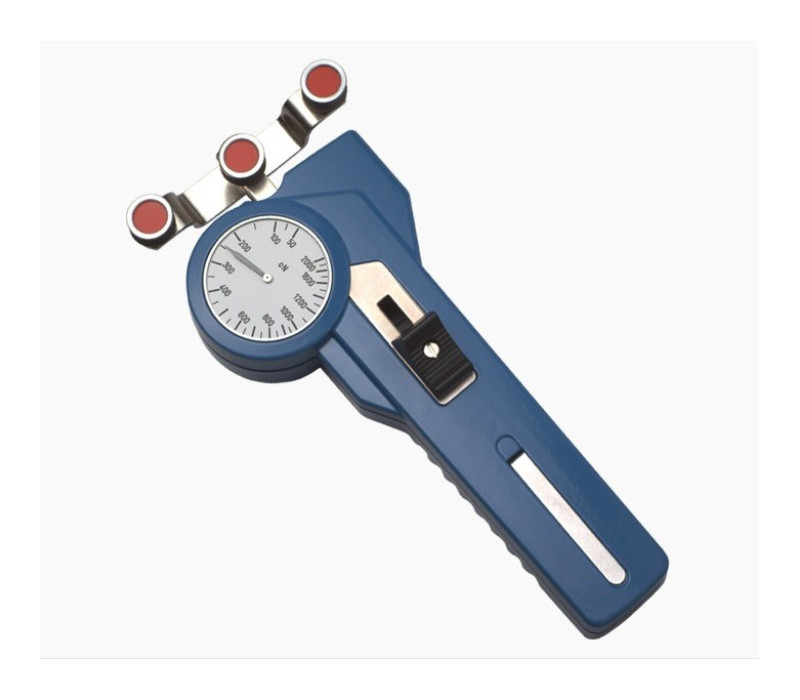

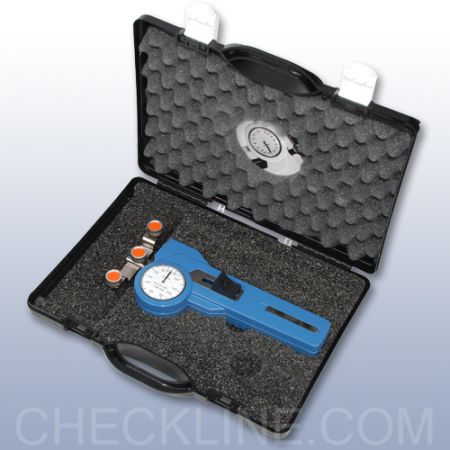

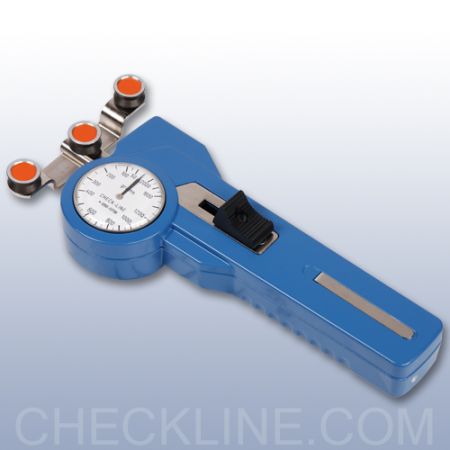

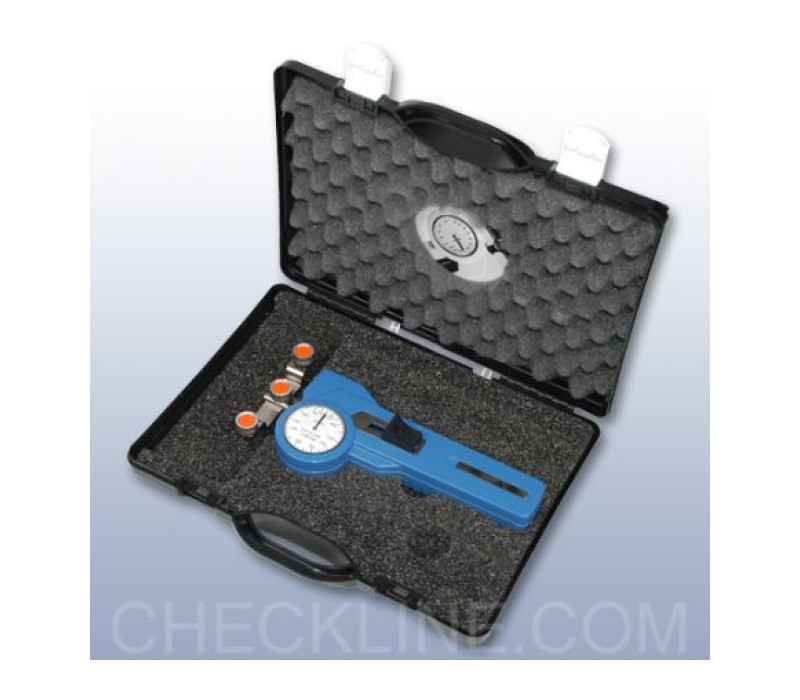

DX2-EDM Tensiomètre pour fil EDM
Les fabricants de machines à fils EDM recommandent de vérifier la tension du fil chaque semaine. Selon le type de machine, le type de matériau du fil et son diamètre, la tension mesurée doit être entre 50 et 3000 g.

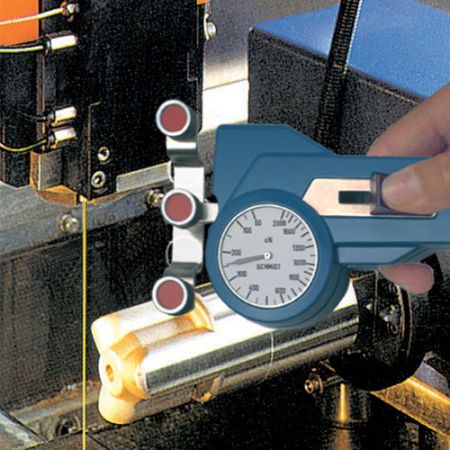

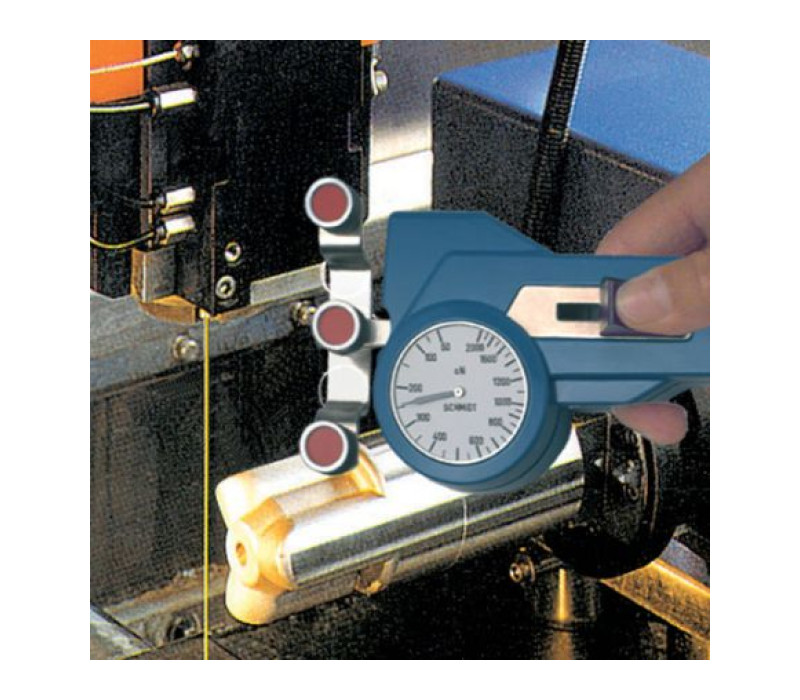

La tension optimale du fil d'érosion réduit l’oscillation du fil et garantit une grande précision de vos machines. Contrôlez toujours la tension du fil en mouvement en mode Etalonnage. Assurez-vous que le générateur est éteint pour la vérification de la tension.
Caractéristiques

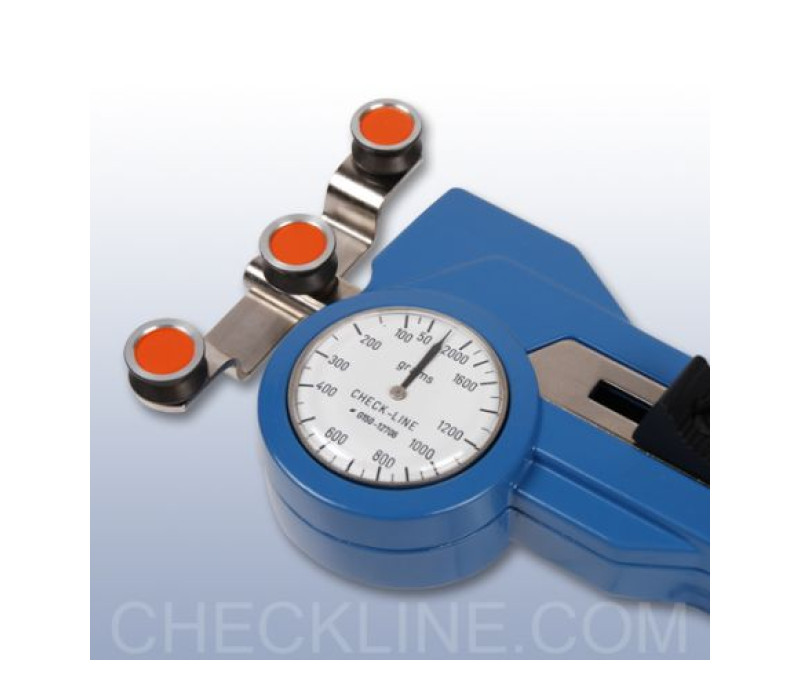

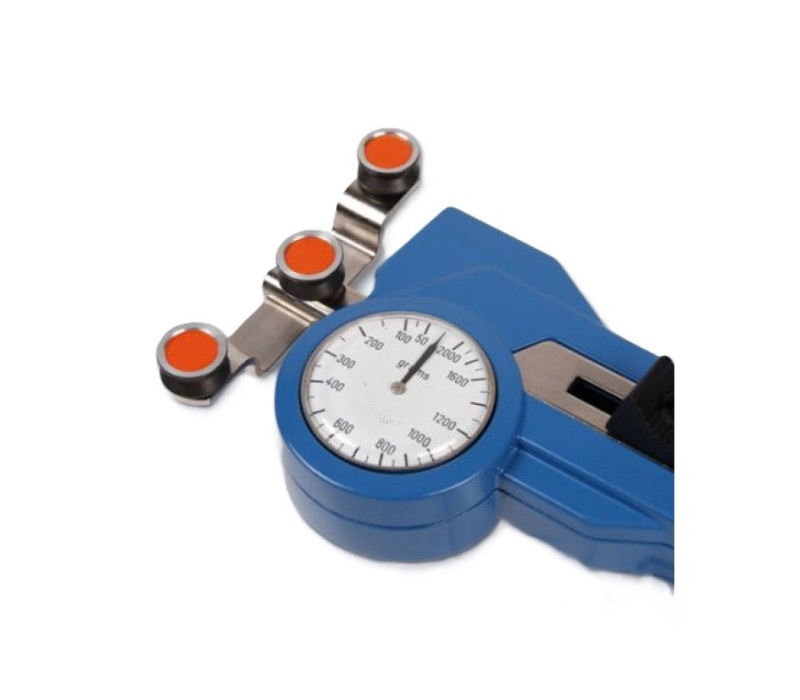

- Facile à utiliser et cadran analogique simple à lire

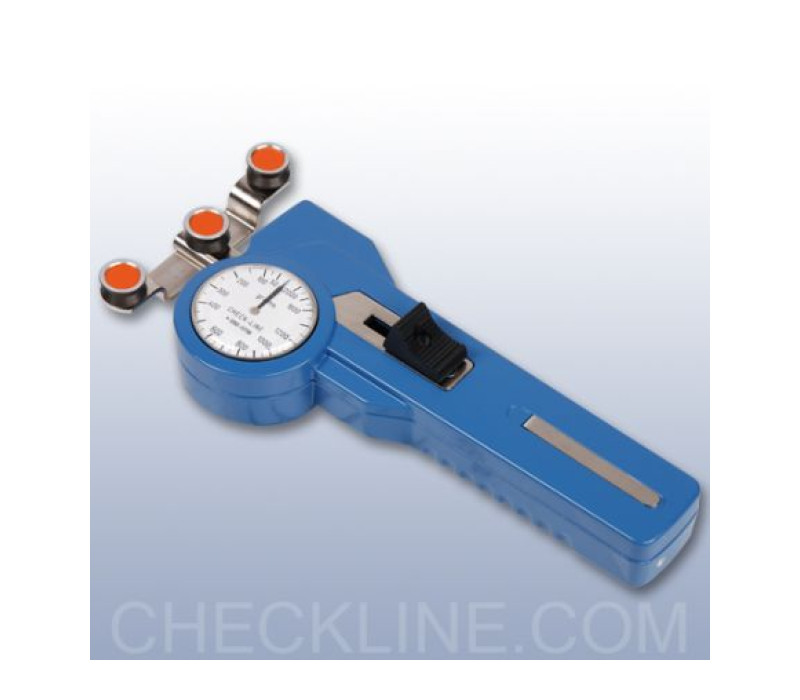

- Support pour doigt situé à l'arrière de l'instrument pour réduire l'effort pour déplacer l'ensemble à roulement extérieur

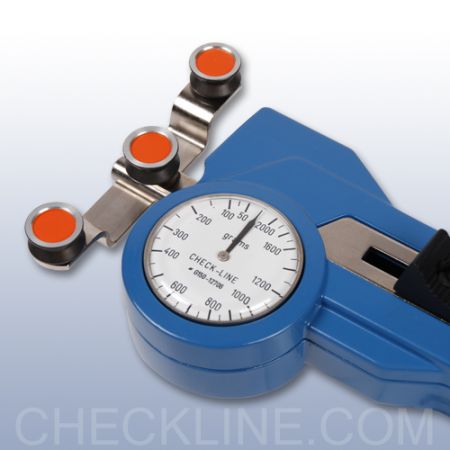

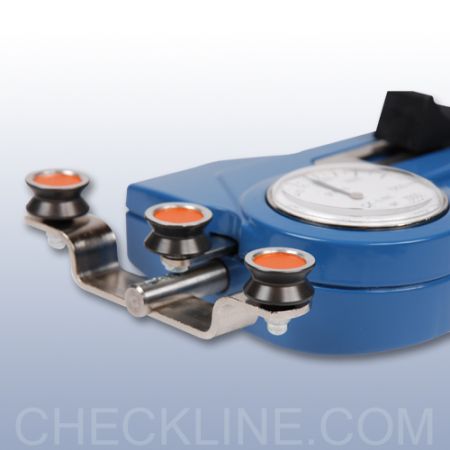

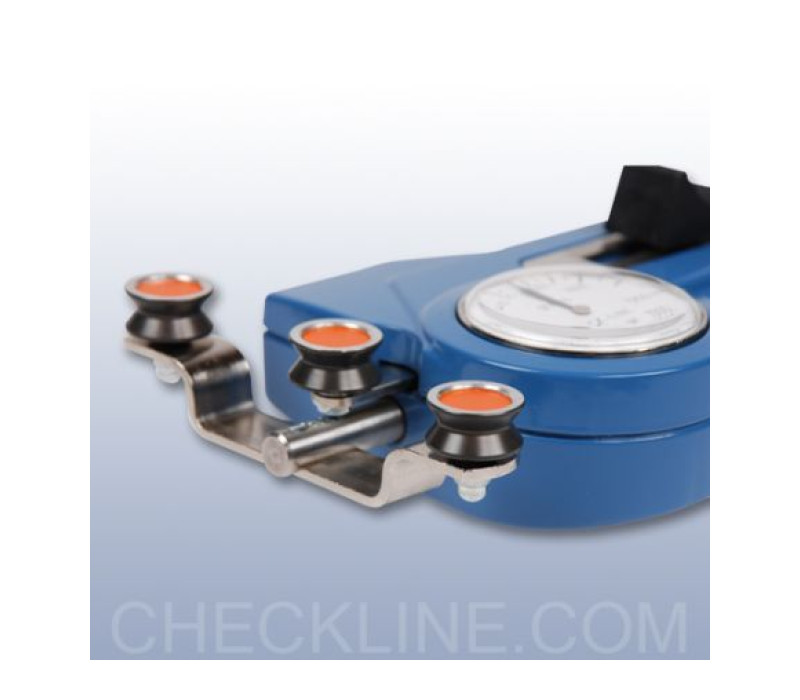

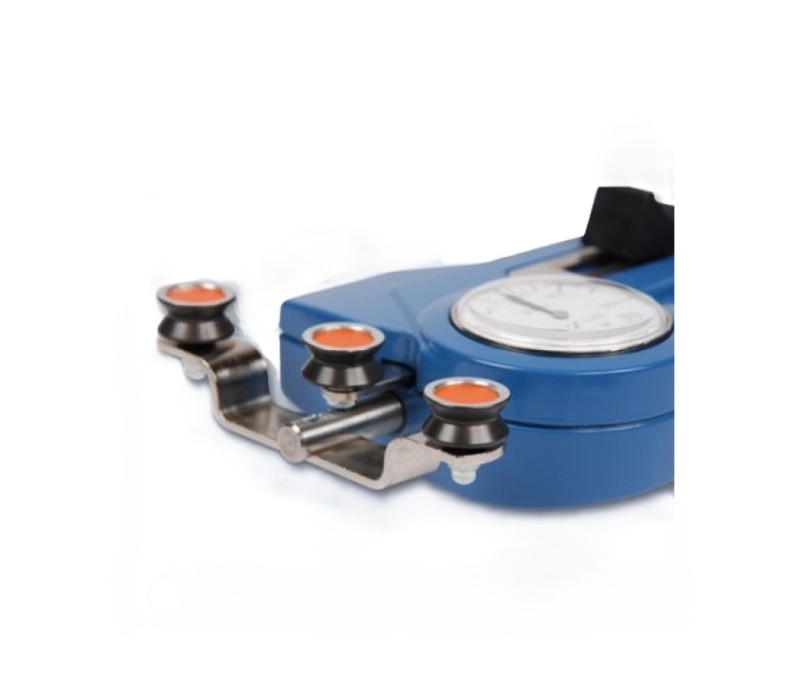

- Roulement à billes, roulements de guidage à rainures en V
- Mécanisme de déplacement du rouleau pour assurer la bonne prise du matériau en mouvement
- Tout est visible par l'utilisateur :
- les rouleaux de guidage
- le matériau mesuré
- les valeurs
- Chaque instrument est individuellement étalonné pour la plus grande des précisions
- Boîtier en aluminium robuste
- Le certificat de conformité avec l’ordre 2.1 selon DIN EN 10204 est inclus
- Disponible en option: certificat d’inspection 3.1 selon DIN EN 10204 avec rapport d’étalonnage

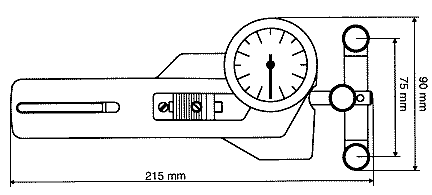

Dimensions
| Model | Ranges | Tête de mesure* | Etalonnage Schmidt** | Compensation épaisseur matériel | |
| DX2-2000-ED | 50-2000 cN | 91 | PA: 0,30 mm Ø | non | |
| DX2-3000-ED | 100-3000 cN | 91 | PA: 0,30 mm Ø | non | |
| DX2-4000-ED | 200-4000 cN | 116 | PA: 0,30 mm Ø | oui | |
| D'autres gammes de tension sont disponibles sur demande. Autre unité disponible comme g ou kg. * dépendant du modèle, soit largeur du guide du filament ou soit la distance extérieur entre les guides extérieurs de roulements ** Approprié pour 95% des applications - PA = Polyamide Monofilament Un étalonnage spécial en utilisant des échantillons du matériel du client est recommandé, si le matériel testé diffère significativement par rapport au diamètre, à la la rigidité ou à la forme du matériel d'étalonnage SCHMIDT. Dans ce cas un échantillon du matériel d'environ 5 m doit être fourni. | |||||
Spécifications
| Etalonnage : | Suivant la procédure d'usine Schmidt |
| Précision : | ±1 % de l'échelle complète ou ± 1 graduation sur le cadran |

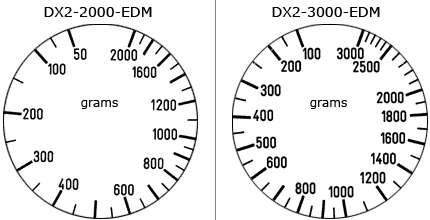

| Diamètre du cadran : | 41 mm |
| Plage de température : | 8 - 45 ºC |
| Humidité de l'air : | 85 % RH, max. |
| Matériau du boîtier : | Aluminium moulé |
| Dimensions du boîtier : | 188 x 85 x 45 mm (L x l x h) |
| Poids net (brut) : | App 470 g (1000 g) |
| Roulements : | Matériau : revêtement aluminium Diamètre : 12 mm |
