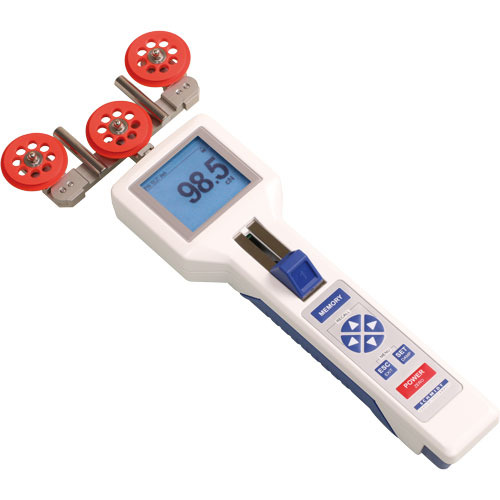

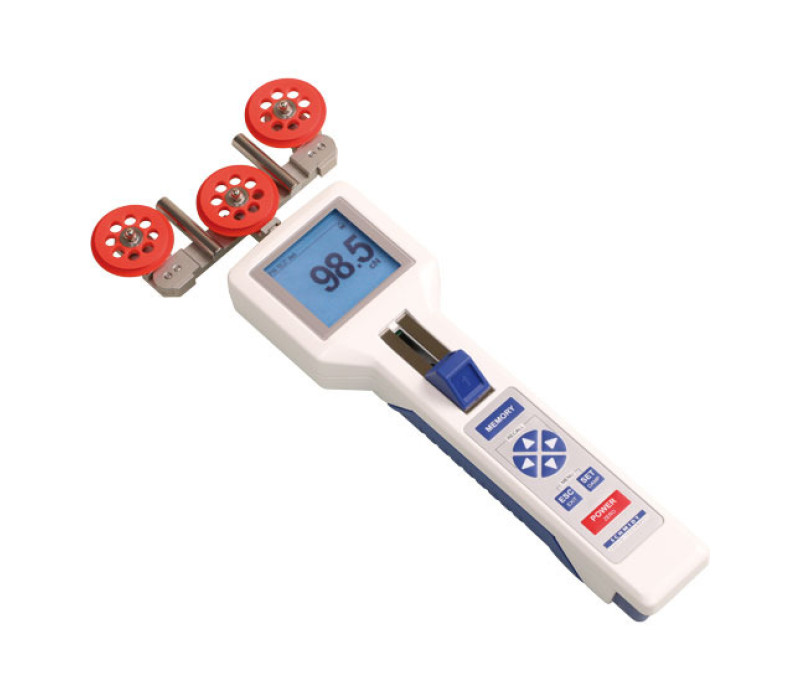

DTSF-DTXF Tensiomètre numérique à fibre optique

DTSF-DTXF Tensiomètre numérique à fibre optique

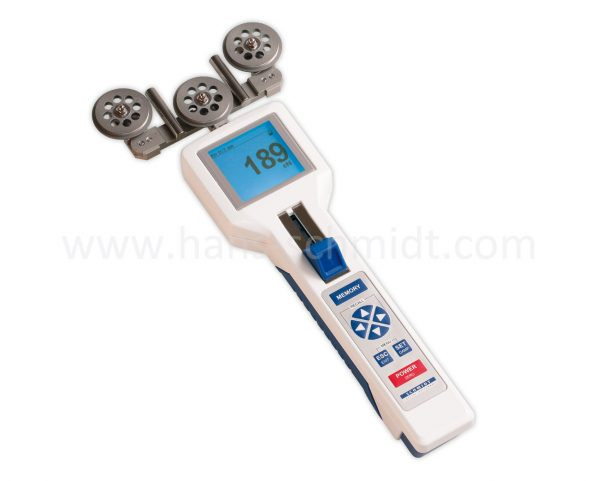

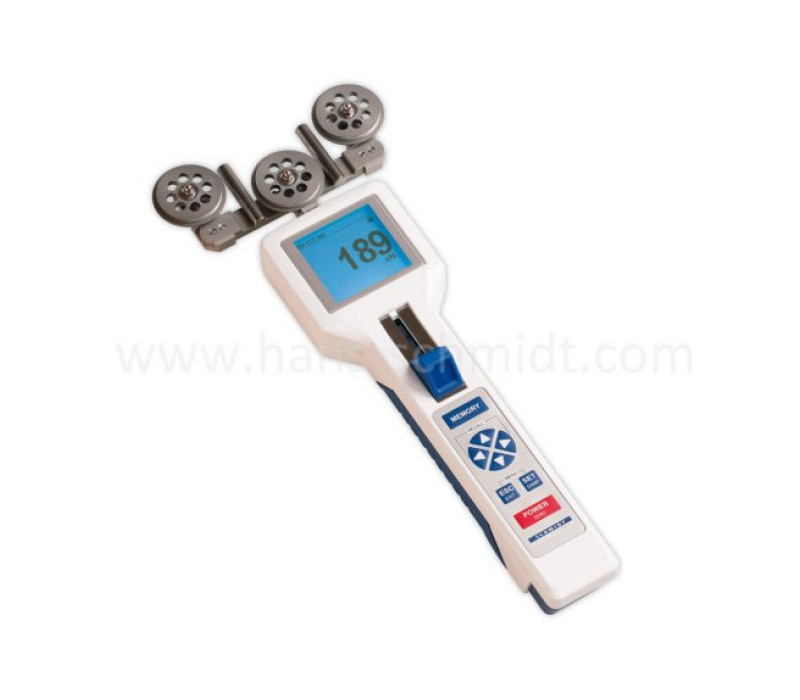

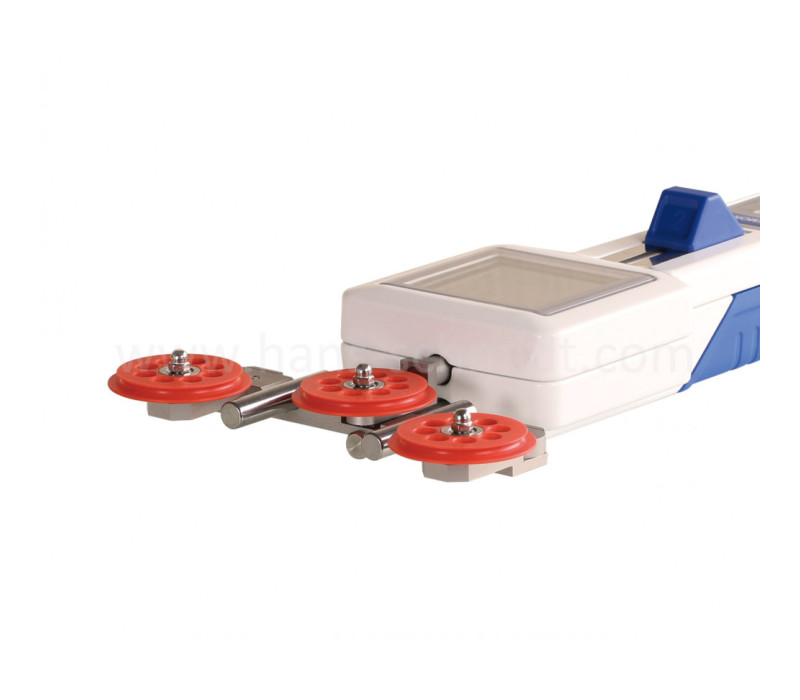

Le tensiomètre DTSF est livré avec de grandes roulettes de guidage en V avec un diamètre de rainure de 32 mm, montées sur roulements à billes.

Pour mesurer des filaments tels que des fibres optiques, des fibres de carbone et des fibres techniques.
Ce tensiomètre est doté de nombreuses fonctions, telles qu'un écran rotatif et la possibilité de calibrations sur mesure.
Le tensiomètre DTSF de Checkline pour différentes industries, applications pour filaments fragiles avec un diamètre jusqu'à 1,5 mm max.

4 gammes de tension disponibles : de 1 - 200 cN à 20 - 2000 cN

Le grand rayon de courbure assure une manipulation douce du matériau mesuré. Des guides spéciaux sur le support permettent une acquisition facile du matériau.

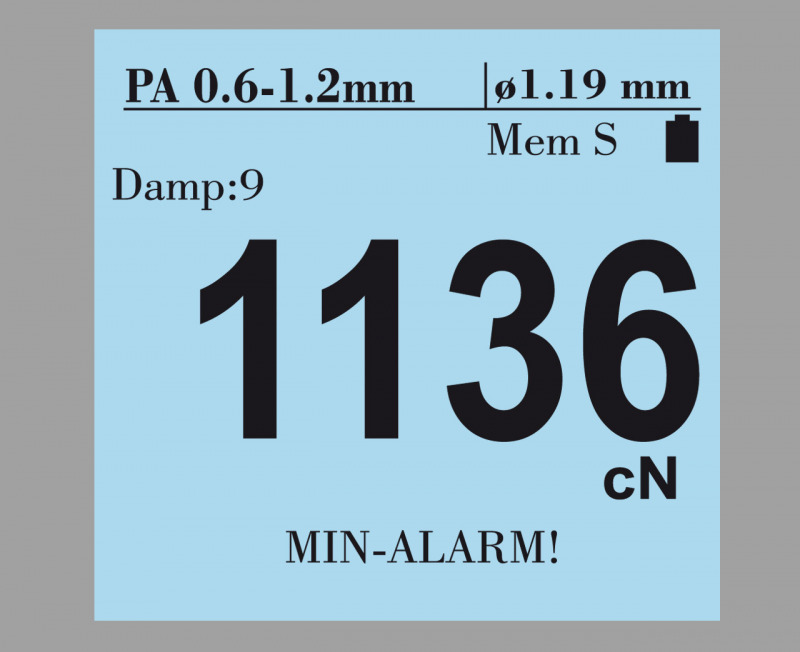

Le DTSF dispose d'un grand écran LCD rétroéclairé qui peut afficher 3 modes d'affichage différents :
– Numérique
– Numérique avec bargraphe

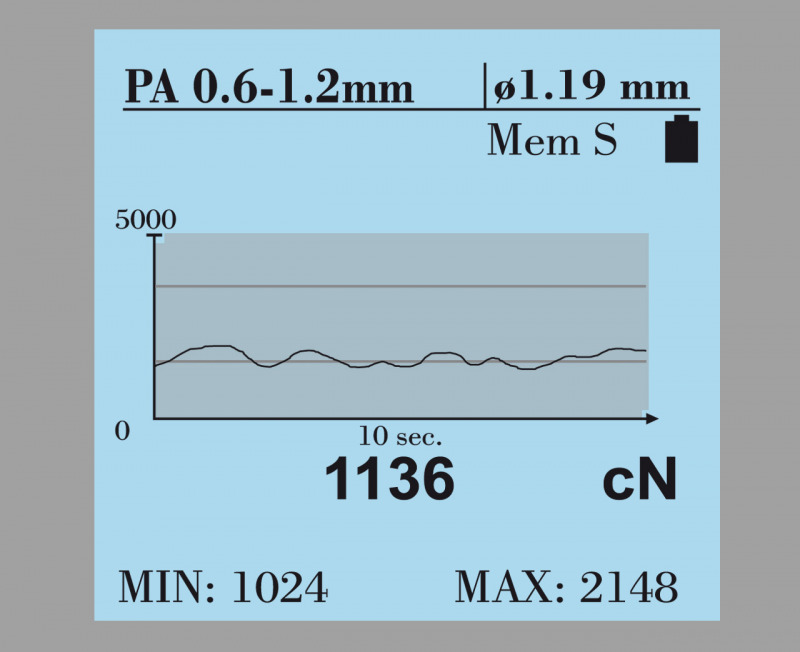

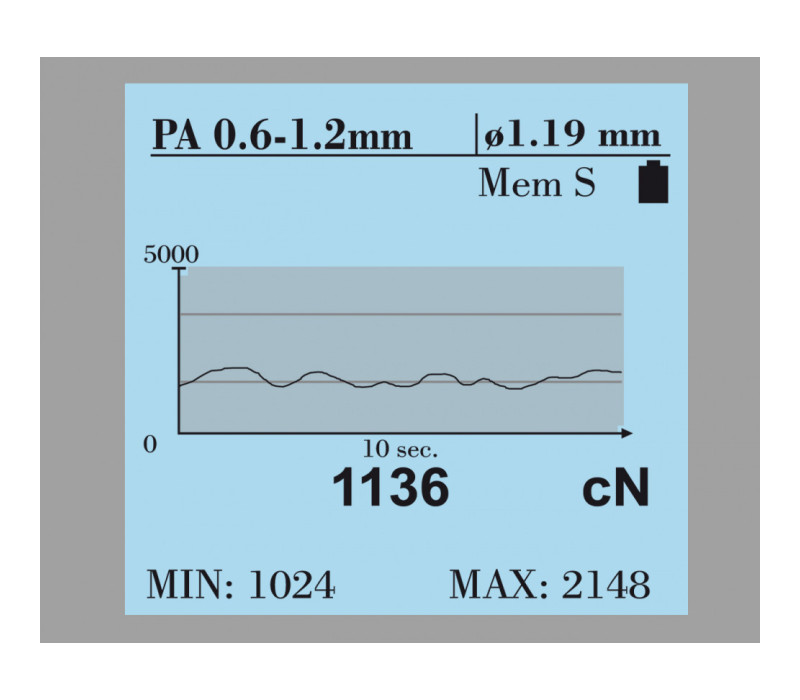

– Numérique avec graphique (Temps-Tension)

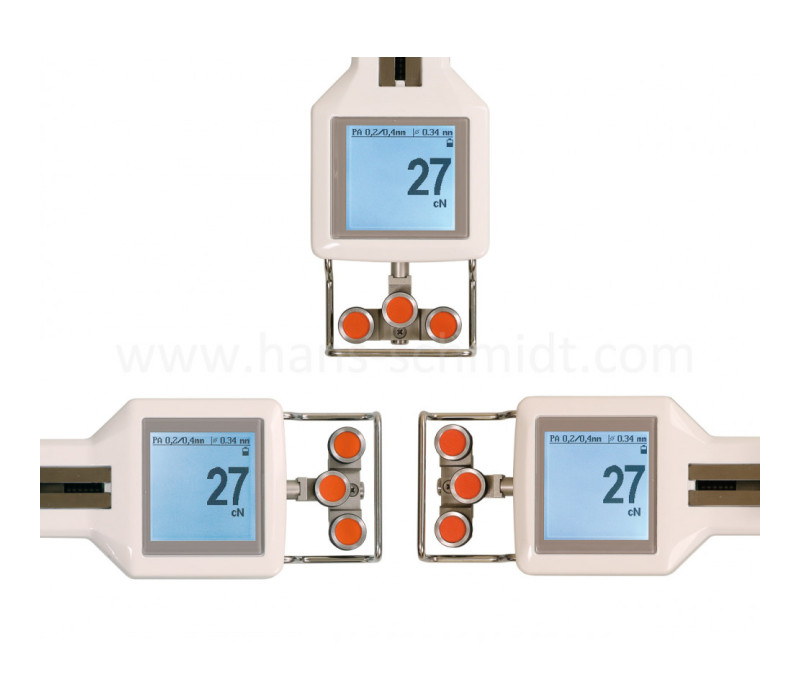

L'affichage peut également pivoter par étapes de 90° pour une meilleure lecture. Il dispose également d'un "réglage zéro" automatique, qui remet à zéro dans chaque position de mesure à l'aide d'une technique de capteur spéciale.
Le DTSF dispose de 4 emplacements de mémoire pour des calibrations sur mesure, et le réglage de la calibration permet un ajustement fin de la calibration si le matériau diffère du matériau de calibration utilisé.
Autres caractéristiques spéciales :

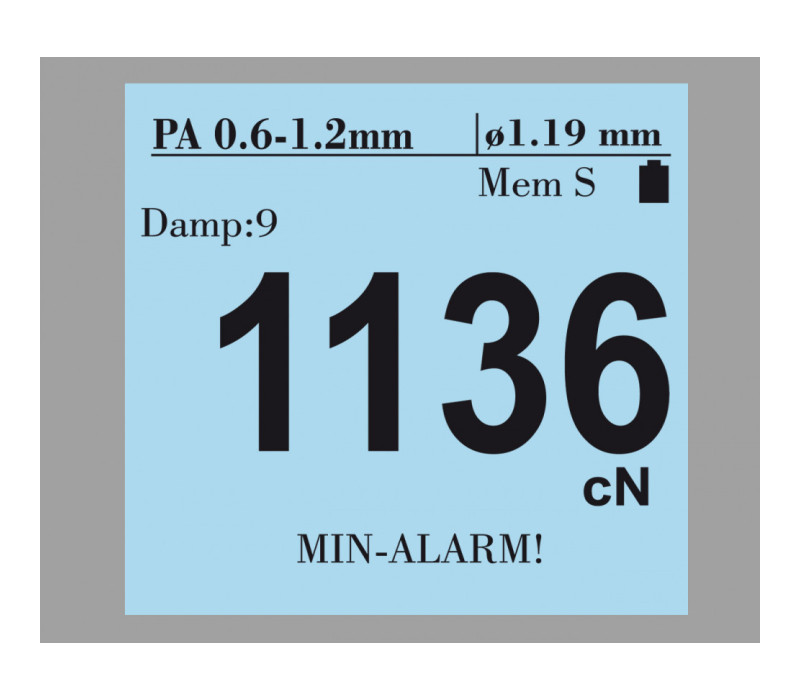

Alarmes MIN et MAX programmables : indication à l'écran si la lecture est hors limites
Échantillonnage de données à haute vitesse (interne 8 kHz) et enregistrement de MIN, MAX, dernière lecture, pics, moyenne et écart type
Unités de mesure sélectionnables : cN, daN, g, kg, N, lb
Configuration du menu en anglais ou en allemand
Configuration flexible du menu pour répondre aux besoins de l'opérateur
Certaines fonctions peuvent être protégées par mot de passe

Demandez le prix >>

Caractéristiques standard

Tout dans le champ de vision de l'opérateur :
– les rouleaux de guidage
– le matériau mesuré
– les relevés
Le guide-filament et le mécanisme de déplacement du rouleau assurent une acquisition facile du matériau en cours d'exécution
La poignée caoutchoutée offre une prise sûre dans la main de l'opérateur
Tensiomètre avec boîtier robuste en aluminium
Accumulateur LiPo (environ 40 heures de fonctionnement continu) avec adaptateur secteur
Certifié CE, résistant aux interférences contre les électrifications statiques
Le certificat de conformité à la commande 2.1 selon EN 10204 est inclus
Disponible en option : Certificat d'inspection 3.1 selon EN 10204 avec rapport d'étalonnage

Caractéristiques spéciales

Grands rouleaux de guidage à rainures en V avec un diamètre de 32 rainures, montés sur roulement à billes
Le grand rayon de courbure assure une manipulation en douceur du matériau mesuré
Des guides spéciaux sur l'assemblage du support permettent une acquisition facile du matériau
Étalonnage avec monofilament en polyamide (PA)
Tensiomètre DTSF avec grand écran LCD rétroéclairé
3 modes d'affichage différents :
– numérique
– numérique avec bargraphe
– numérique avec graphique (Temps-Tension)

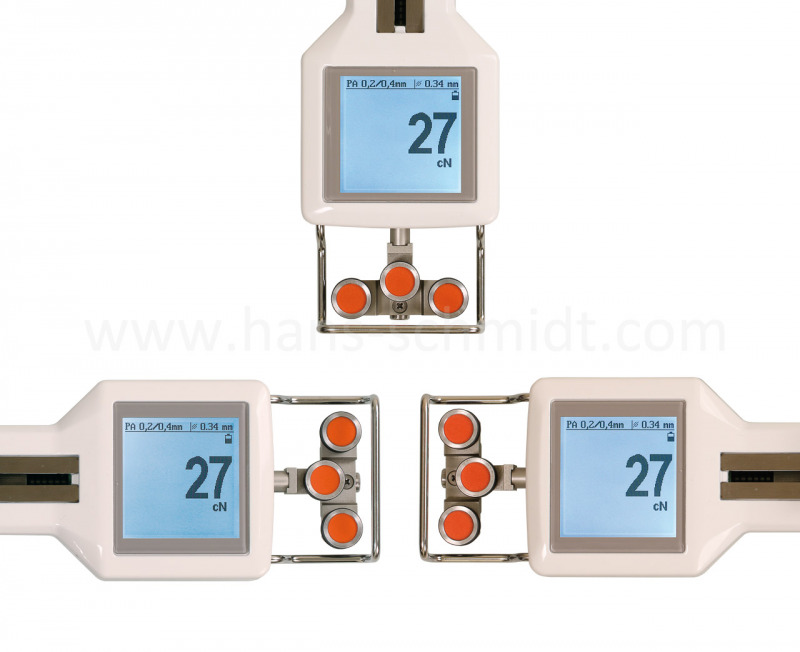

L'affichage pivote par pas de 90° pour une meilleure lecture
Nouveau système unique de récupération de matériau à force réduite
« Mise à zéro » automatique dans chaque position de mesure à l'aide d'une technique de capteur spéciale
4 emplacements de mémoire de matériaux pour les étalonnages effectués par le client
Réglage de l'étalonnage pour un réglage précis de l'étalonnage si le matériau diffère du matériau d'étalonnage utilisé
Alarmes MIN et MAX programmables : indication sur l'écran si la lecture est hors limites
Échantillonnage de données à grande vitesse (8 kHz interne) et enregistrement des valeurs MIN, MAX, dernière lecture, PICS, moyenne et écart type
Unités de mesure sélectionnables : cN, daN, g, kg, N, lb
Configuration du menu en anglais ou en allemand
Configuration de menu flexible pour répondre à la demande des opérateurs
Certaines fonctions peuvent être protégées par mot de passe

Remarque: Le tensiomètre DTXF offre des fonctions supplémentaires, telles qu'une interface, une évaluation statistique sur PC et une grande mémoire interne |

Fonctions supplémentaires pour DTXF par rapport à l'instrument de base DTSF

Mémoire pour 60 000 lectures
Interface USB
Tensiomètre DTXF avec 5 modes de mémoire différents :
Mode S : statistiques uniquement
Mode H : stockage du diagramme XY pour révision après avoir terminé une série de mesures (par exemple, bobinage de courte durée)
Mode C : enregistrement continu sur une durée définie par l'utilisateur et différentes séries de mesures (2 Hz)
Mode F : enregistrement rapide et continu sur une durée définie par l'utilisateur et différentes séries de mesures (1000 Hz)
Mode D : stockage de lectures individuelles et de statistiques
10 emplacements de mémoire de matériaux pour les étalonnages effectués par le client
Logiciel Tension Inspect 3 pour afficher les relevés en temps réel sur un PC et les stocker dans un fichier
Module Wi-Fi pour communication sans fil avec un PC (en option)

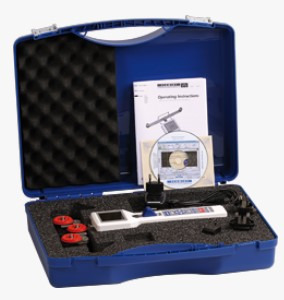

Mesureur de tension DTSF ou DTXF avec étui de transport
Accumulateur et adaptateur secteur USB avec 4 adaptateurs (UE/USA/UK/AUS-NZ)
Câble USB
Logiciel Tension Inspect 3, Certificat de conformité avec la commande 2.1 selon la norme EN 10204 gratuit
Mode d'emploi en allemand ou en anglais (selon demande)

DTSF-DTXF Fiche Technique

Précision:	Pour les matériaux standard de 5 % à 100 % de la pleine échelle : ± 0,5 % de la pleine échelle ± 1 chiffre de la plage de tension restante et autres matériaux d'étalonnage : ± 3 % de la pleine échelle et ± 1 chiffre
Dépassement de plage:	Environ 10 % FS*, pleine échelle, sans garantie de précision
Protection contre les surcharges:	100 % pleine échelle
Mémoire pour les courbes de matériaux :	DTSB : 1 étalonnage standard plus 4 pour les étalonnages personnalisés DTXB : 1 étalonnage standard plus 10 pour les étalonnages personnalisés
Unités de mesure:	Force (commutable) : cN, daN, g, kg, N, lb Épaisseur (commutable) : mm, pouce
Principe de mesure:	Pont à jauges de contrainte
Traitement du signal:	Convertisseur numérique A/N 16 bits
Fréquence de mesure:	Max. 1 kHz (1000 mesures/sec.), interne 8 kHz
Mesure de la déflexion du rouleau:	Max. 0,2 mm
Afficher:	Écran LCD graphique
3 affichages différents:	Numérique, Numérique avec graphique (temps-tension), diagramme XY
Taux de mise à jour de l'affichage:	nviron 2 fois par seconde
Mémoire:	MIN, MAX, PIC, MOYENNE et DERNIER
Amortissement:	Amortissement électronique réglable (moyenne)
Cal. Réglage:	± 10 pas par incrément de 1 %
Compensation d'épaisseur:	Ce modèle n'a pas de compensation d'épaisseur de matériau
Arrêt automatique :	Environ 3 minutes de non-utilisation
Coefficient de température :	Gain : inférieur à ± 0,01 % FS* /°C
Point zéro:	moins de ± 0,03 % FS* /°C
Plage de température :	10 – 45 °C
Humidité de l'air:	85 % HR, max.
Alimentation électrique :	Accumulateur LiPo (environ 40 h d'utilisation continue), temps de charge environ 3 1/2 h Adaptateur secteur 100 – 240 V AC, adaptateur (UE, USA, UK)
Chargeur de remplacement :	MINI-CHARGEUR USB
Matériau du boîtier :	Aluminium moulé sous pression
Dimensions du boîtier :	Selon la feuille de dimensions ci-dessus
Poids net (brut) :	environ 875 g (1550 g)
Sortir:	Sortie USB, logiciel d'analyse de données inclus
Spécifications pour DTXB, identiques à celles du DTSB plus : Mé	Mémoire de données (60 000 valeurs sur 255 périodes de mesure), 4 modes de mémoire avec évaluation statistique

Y no header

Modèle DTSF	Modèle DTXF	Plage de Mesure	Résolution	Largeur de Tête de Mesure*	Matériel de Calibration SCHMIDT PA**
DTSF-200	DTXF-200	1 – 200,0 cN	0,1 cN	140 mm	0,12 mm Ø
DTSF-500	DTXF-500	1 – 500,0 cN	0,1 cN	140 mm	0,20 mm Ø
DTSF-1000	DTXF-1000	10 – 1000 cN	1 cN	140 mm	0,30 mm Ø
DTSF-2000	DTXF-2000	20 – 2000 cN	1 cN	140 mm	0,50 mm Ø
^* Distance extérieure entre les rouleaux de guidage ^** Adapté à 95 % des applications

Y4 no header

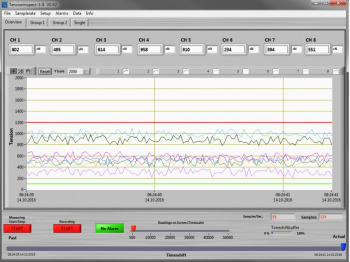

SW-TI3 - Logiciel Tension Inspect 3
	Pour afficher et enregistrer les lectures sur un PC (Win 7 et versions supérieures ; 32 bits et 64 bits). Uniquement pour les capteurs avec signal de sortie numérique. Fonctionnalités : Lecture en temps réel Les lectures sont également affichées dans un diagramme X-Y (temps/date-tension) Pour l'analyse des données, le diagramme mis en mémoire peut être zoomé et mis à l'échelle Enregistrement des lectures mises en mémoire au format CSV (sur demande) Téléchargement des valeurs vers Excel Numéro d'article : SW-TI3 Voir produit : SW-TI3

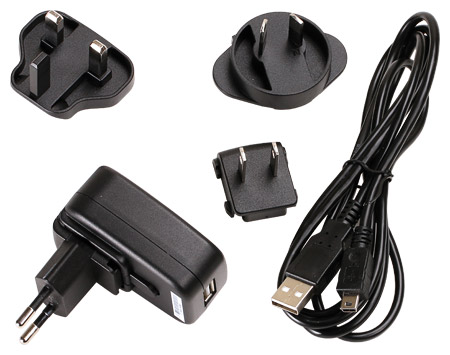

K50202 - Adaptateur secteur USB
	Adaptateur secteur USB avec 4 adaptateurs (UE/USA/UK/AUS-NZ) pour 100 – 240 V CA et câble USB pour charger l'accumulateur Numéro d'article : K50202

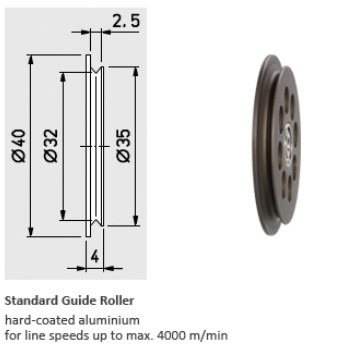

Rouleaux de guidage

Code de Commande	Vitesse de Ligne v_max_. … m/min	Matériau du Rouleau
Standard	4000	Aluminium revêtu dur

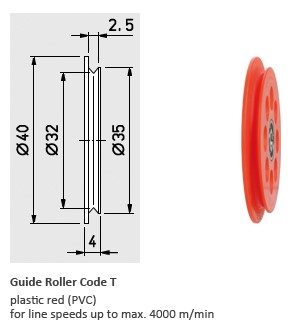

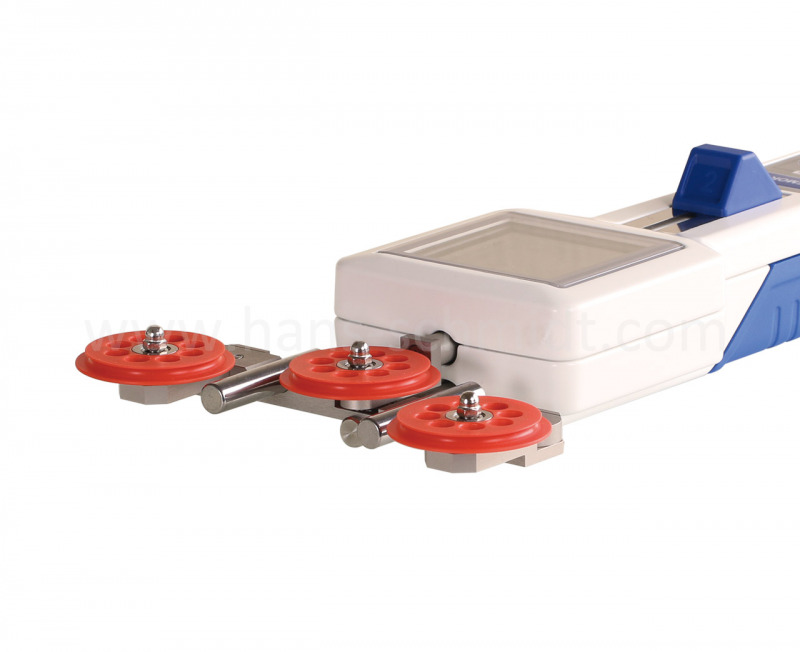

Code T	4000	Plastic (PVC) rouge

Comment commander

Pour commander le capteur de tension DTSF ou DTXF :
Veuillez indiquer le numéro de commande complet :

Modèle avec plage de tension		Code pour rouleaux de guidage (si non standard)		Code d'accessoire		Numéro d'Article Complet
DTXF-1000	+	T	+	WL	=	DTXF-1000-T-WL

Montage

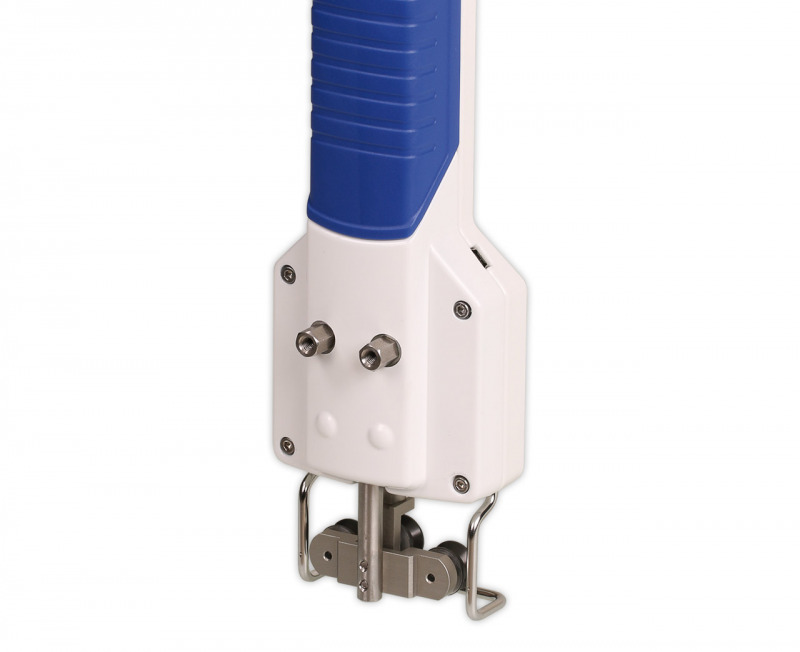

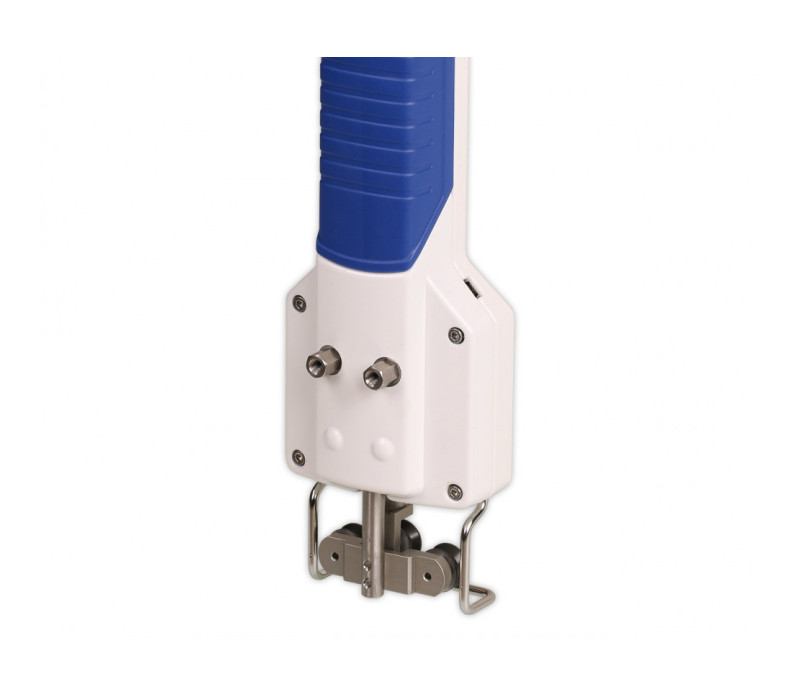

Code MH - Montage en ligne
	Pour monter le manomètre en ligne, le boîtier peut être équipé de filetages de montage. Il y a deux boulons avec un filetage femelle M5 à l'arrière. Cette fonctionnalité ne peut pas être installée ultérieurement.
Code WL - Signal Wi-Fi
	Le DTXF peut être équipé d'un module Wi-Fi pour le transfert de données WLAN. Cette fonctionnalité ne peut pas être installée ultérieurement. Le module Wi-Fi n'est pas homologué pour tous les pays. Veuillez nous contacter pour plus d'informations!

Produits

Article	Nom du produit
138140	DTSF-200 Tension Meter Digital 1.0-200.0 cN - Resolution 0.1 cN ' title='Description'>
136676	DTSF-500 Tension Meter Digital 1.0-500.0 cN - Resolution 0.1 cN ' title='Description'>
137095	DTSF-1000 Tension Meter Digital 10-1000.0 cN - Resolution 1 cN ' title='Description'>
138264	DTSF-2000 Tension Meter Digital 20-2000.0 cN - Resolution 1 cN ' title='Description'>
136678	DTXF-500 Tension Meter Digital 1.0-500.0 cN - Resolution 0.1 cN ' title='Description'>
137096	DTXF-1000 Tension Meter Digital 1.0-1000.0 cN - Resolution 1 cN ' title='Description'>
137680	DTXF-2000 Tension Meter Digital 20.0-2000.0 cN - Resolution 1 cN ' title='Description'>

Accessoires

Article	Nom du produit
139752	Code T Plastic Red Guide Rollers - Ø32 mm (instead of standard rollers - new meter)
136673	Code MH - Mounting holes' title='Description'>
136618	Code WL - Wi-Fi data transfer
