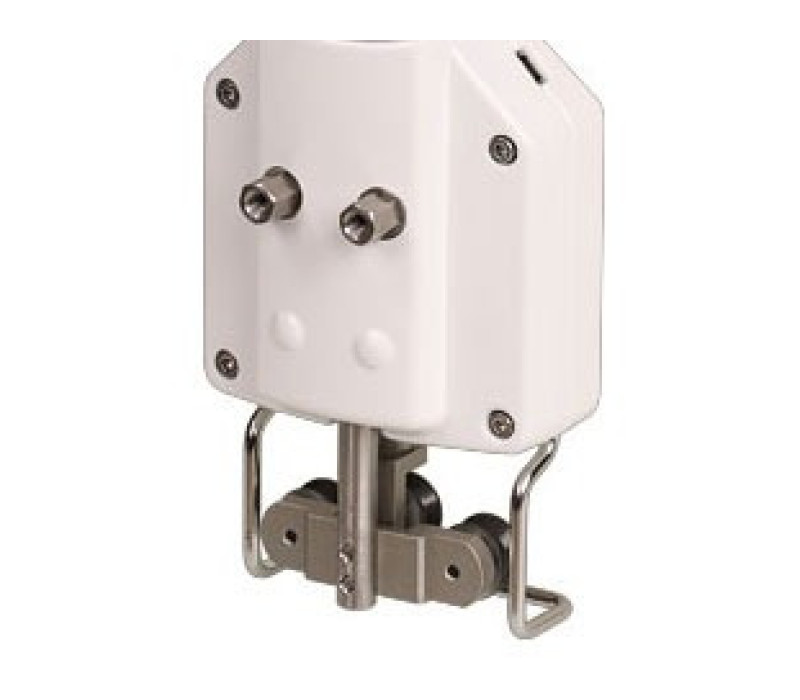

Tête de mesure avec rouleaux de guidage du tensiomètre DTSB-DTXB

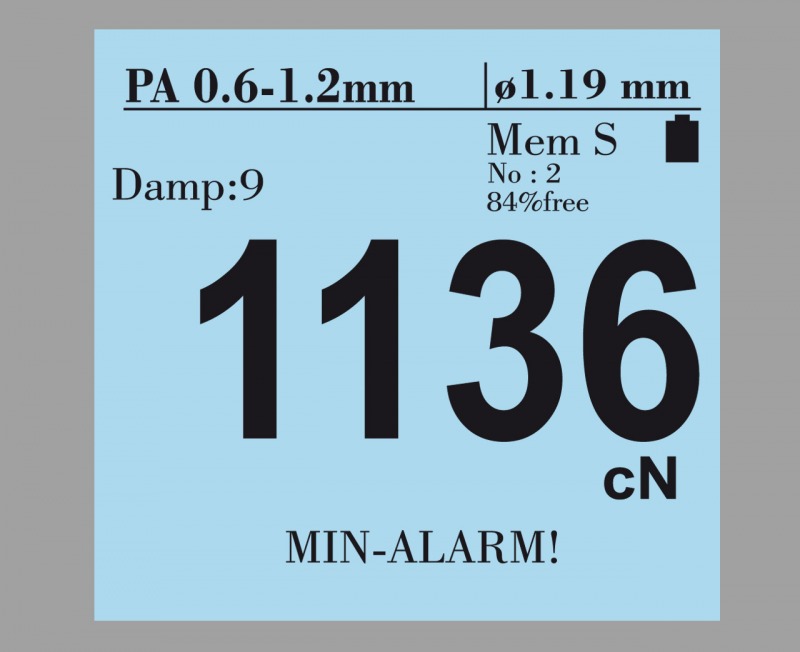

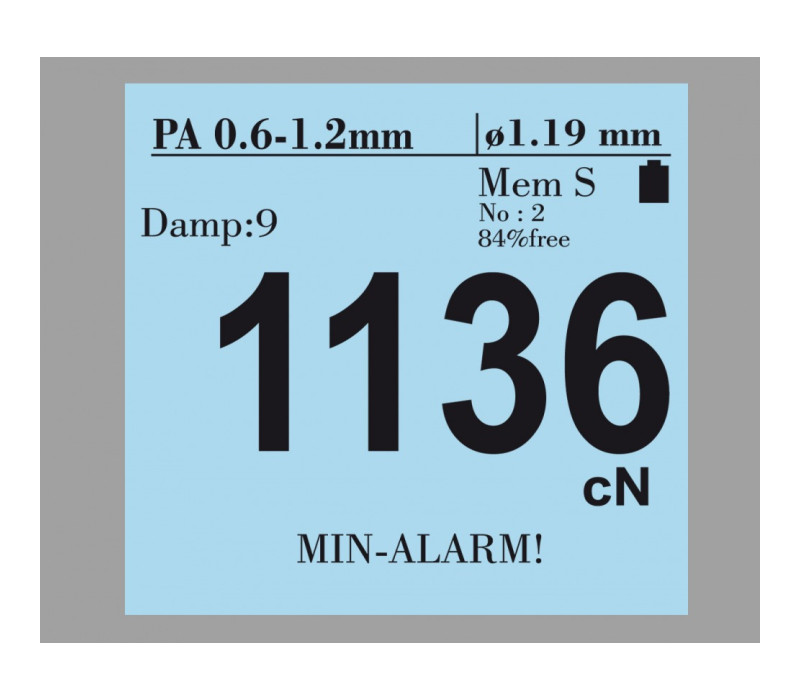

Affichage numérique du tensiomètre DTSB-DTXB

Écran avec graphique à barres du tensiomètre DTSB-DTXB

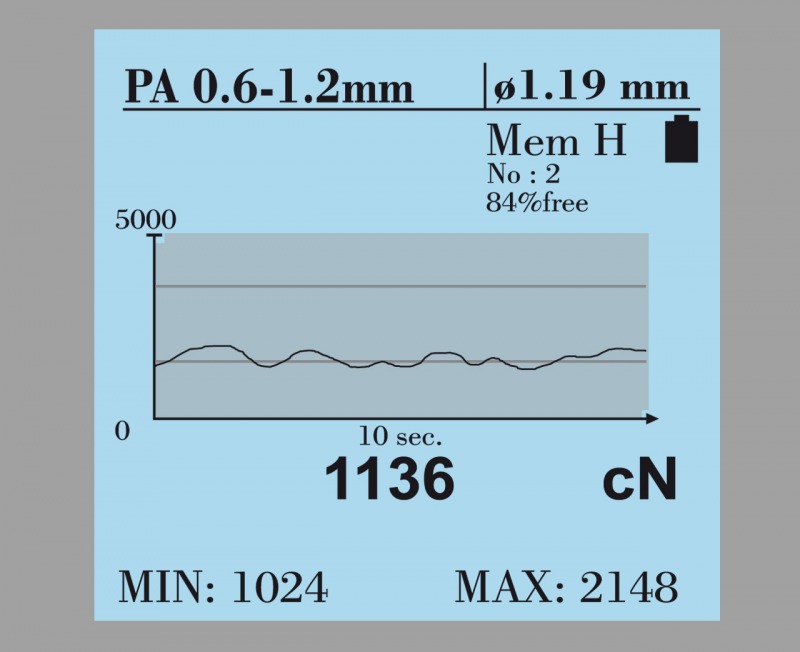

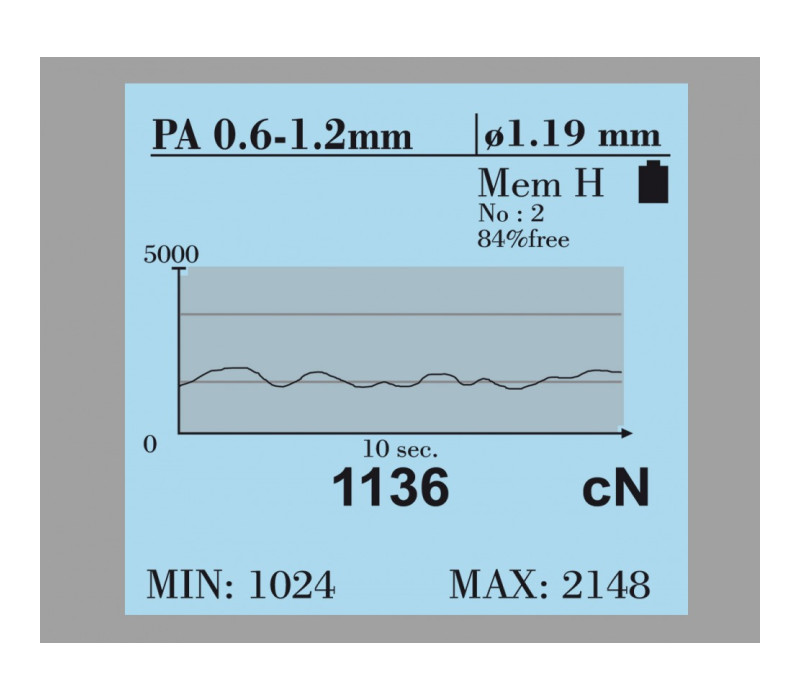

Affichage graphique de la tension en fonction du temps du tensiomètre DTSB-DTXB

Orientation de l'écran à 0°, 90°, 180° et 270° du tensiomètre DTXB

Port USB du tensiomètre DTSB-DTXB

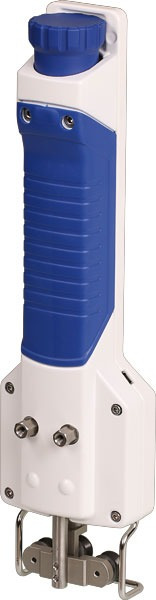

Tensiomètre avec Code MH pour montage fixe DTSB-DTXB

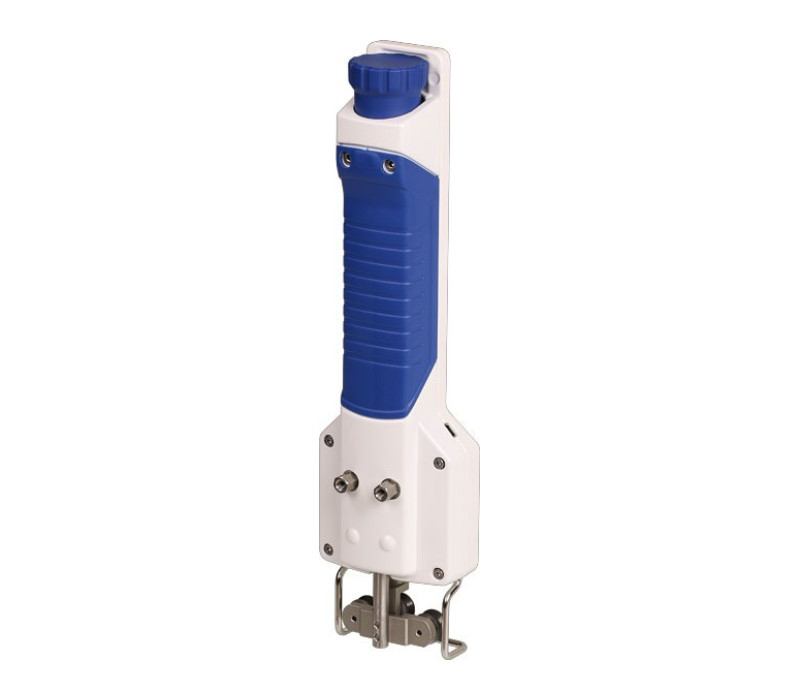

Vue arrière du tensiomètre avec Code MH pour montage fixe DTSB-DTXB

DTSB - DTXB Tensiomètres numériques pour rubans et bandes

Tensiomètres numériques à rouleaux larges pour rubans, bandes, films, feuilles et faisceaux de fibres

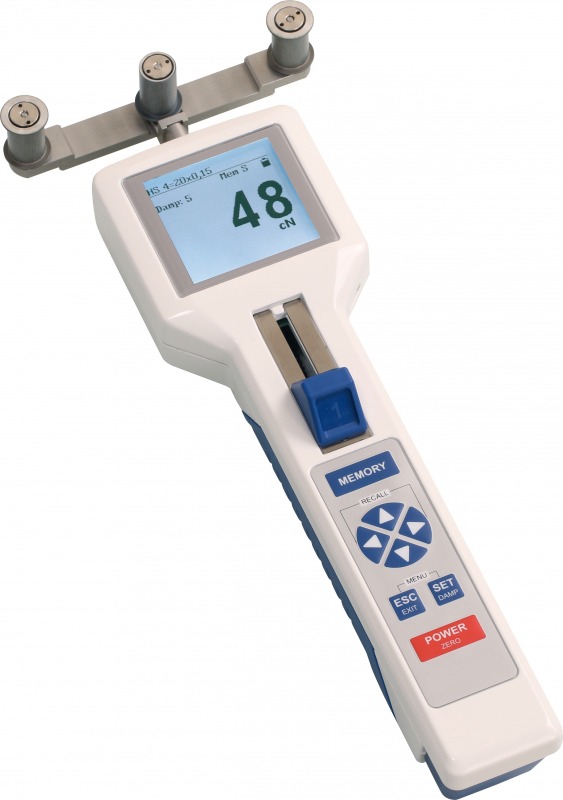

Les DTSB et DTXB sont des tensiomètres numériques portatifs conçus pour mesurer la tension de matériaux plats ou regroupés en faisceaux, en mouvement, nécessitant des rouleaux de mesure cylindriques plus larges. Selon la plage de mesure, des largeurs de rouleaux de 7 à 41 mm sont disponibles pour les rubans textiles, bandes, films, feuilles, torons de fibres de carbone et matériaux similaires.

Les deux modèles disposent d'un écran TFT couleur proposant trois affichages : numérique, numérique avec graphique à barres et courbe X-Y de la tension en fonction du temps. L'orientation de l'écran peut être fixée à 0°, 90°, 180° ou 270°, ou réglée en rotation automatique. Des seuils MIN/MAX programmables et une fenêtre temporelle MIN/MAX réglable de 2–60 secondes permettent aux opérateurs de surveiller les variations de tension pendant la production.

Le DTSB est le modèle de base destiné aux mesures de tension courantes. Il mémorise les résultats statistiques d'une série de mesures : dernière valeur, moyenne, minimum, maximum et écart-type.

Le DTXB dispose en outre de fonctions avancées d'enregistrement des données, avec une mémoire pouvant contenir jusqu'à 60 000 valeurs réparties sur 255 séries de mesures, cinq modes de mémorisation (S, H, C, F et D), le transfert des données par USB et le déclenchement de l'enregistrement par seuil dans les modes S, C et F. Le logiciel Tension Inspect 3 est fourni sur une clé USB pour transférer les données enregistrées vers un PC et les analyser.

Chaque modèle est disponible en dix plages de mesure, de 5–500 cN à 2,5–50 daN. La largeur des rouleaux doit être choisie en fonction du matériau à mesurer.

Demander le prix >>

Rouleaux cylindriques larges pour rubans, bandes, films, feuilles, faisceaux de fibres et matériaux plats similaires
Dix plages de mesure de 5–500 cN à 2,5–50 daN
Largeurs de rouleaux de 7 à 41 mm selon la plage de mesure
Écran TFT couleur avec affichage numérique, graphique à barres et courbe X-Y de la tension en fonction du temps
Orientation de l'écran réglable à 0°, 90°, 180° ou 270°, ou rotation automatique
Fenêtre temporelle réglable de 2–60 secondes pour l'affichage des tensions MIN et MAX
Alarmes MIN/MAX programmables, amortissement électronique réglable et mise à zéro automatique
DTSB mémorise les statistiques d'une série de mesures ; DTXB enregistre jusqu'à 60 000 valeurs réparties sur 255 séries
DTXB dispose de cinq modes de mémorisation, du transfert des données par USB et d'un déclenchement de l'enregistrement par seuil dans les modes S, C et F
Mémoire pour étalonnages personnalisés : quatre courbes matière supplémentaires sur DTSB et dix sur DTXB
Paramètres pouvant être protégés par mot de passe
Garantie de 12 mois

Tensiomètre DTSB ou DTXB avec batterie LiPo intégrée
Adaptateur secteur USB avec quatre adaptateurs de prise (EU/US/UK/AUS-NZ)
Câble USB
Logiciel Tension Inspect 3 sur clé USB (DTXB uniquement)
Attestation de conformité à la commande 2.1 selon EN 10204
Manuel d'utilisation
Mallette de transport

Plages de tension

Modèle	Plage de mesure	Largeur de la tête*	Largeurs des rouleaux (mm)
DTSB / DTXB-500	5–500 cN	55 mm	7, 10, 15, 20
DTSB / DTXB-1000	50–1000 cN	55 mm	7, 10, 15, 20, 30, 41
DTSB / DTXB-2000	100–2000 cN	55 mm	7, 10, 15, 20, 30, 41
DTSB / DTXB-2500	150–2500 cN	117 mm	7, 10, 15, 20, 30, 41
DTSB / DTXB-4000	200–4000 cN	55 mm	7, 10, 15, 20, 30, 41
DTSB / DTXB-5000	250–5000 cN	117 mm	7, 10, 15, 20, 30, 41
DTSB / DTXB-10K	0,5–10,00 daN	117 mm	7, 10, 15, 20, 30
DTSB / DTXB-20K	1–20,00 daN	167 mm	7, 10, 15, 20, 30
DTSB / DTXB-30K	1,5–30,00 daN	217 mm	7, 10, 15
DTSB / DTXB-50K	2,5–50,00 daN	217 mm	7, 10
* Distance extérieure entre les deux rouleaux de guidage externes. Étalonnage standard avec un ruban textile ou un film, selon la plage de mesure et la largeur des rouleaux. Rouleaux standard : aluminium à revêtement dur, vitesse linéaire maximale de 1000 m/min.

DTSB et DTXB : comparaison

Comparaison des DTSB et DTXB

Fonction	DTSB	DTXB
Mémoire des étalonnages matière	1 étalonnage d'usine + 4 étalonnages personnalisés	1 étalonnage d'usine + 10 étalonnages personnalisés
Mémoire de mesure	Statistiques d'une série de mesures	60 000 valeurs dans un maximum de 255 séries de mesures
Modes de mémorisation	—	S, H, C, F, D
Déclenchement d'enregistrement	—	Modes S, C et F
Transfert des données par USB	Non (USB réservé à la recharge)	Oui
Logiciel PC	—	Tension Inspect 3 (fourni sur clé USB)

Modes de mémorisation du DTXB

Mode	Fonction
S — Standard	Enregistre pendant une durée définie par l'utilisateur et mémorise les valeurs statistiques.
H — Maintien	Mémorise les 128 dernières valeurs pour permettre de consulter la courbe de tension après la mesure.
C — Continu	Enregistre 2 valeurs mesurées par seconde pendant une durée réglable de 1 seconde à 1 heure.
F — Rapide	Enregistre 1000 valeurs mesurées par seconde pendant une durée réglable de 1 à 60 secondes.
D — À la demande	Mémorise des valeurs individuelles relevées à l'initiative de l'opérateur, ainsi que les valeurs statistiques d'une série de mesures.

Dans les modes de mémorisation S, C et F, un seuil de déclenchement peut être défini afin que l'enregistrement commence automatiquement lorsque la tension atteint cette valeur.

Options

Code MH — Montage fixe	Sur demande, le tensiomètre peut être fourni avec des filetages de fixation et des entretoises vissées pour une utilisation en poste fixe. Les entretoises peuvent être retirées.

Code MH - Online Mounting

DTSB-DTXB Fiche Technique

Modèles	DTSB tensiomètre numérique de base DTXB tensiomètre numérique avancé avec enregistrement des données et transfert par USB
Plages de mesure	DTSB / DTXB-500 : 5–500 cN DTSB / DTXB-1000 : 50–1000 cN DTSB / DTXB-2000 : 100–2000 cN DTSB / DTXB-2500 : 150–2500 cN DTSB / DTXB-4000 : 200–4000 cN DTSB / DTXB-5000 : 250–5000 cN DTSB / DTXB-10K : 0,5–10,00 daN DTSB / DTXB-20K : 1–20,00 daN DTSB / DTXB-30K : 1,5–30,00 daN DTSB / DTXB-50K : 2,5–50,00 daN
Largeurs des rouleaux	7, 10, 15, 20, 30 ou 41 mm selon la plage de mesure
Matériau des rouleaux standard	Aluminium à revêtement dur
Vitesse linéaire maximale	1000 m/min
Étalonnage	Selon la procédure d'usine ; étalonnage standard avec un ruban textile ou un film, selon la plage de mesure et la largeur des rouleaux
Exactitude	De 5 à 100% de la pleine échelle : ±0,5% de la pleine échelle ±1 digit Reste de la plage de mesure et autres matériaux d'étalonnage : ±3% de la pleine échelle ±1 digit
Mémoire des courbes matière	DTSB : 1 étalonnage d'usine + 4 étalonnages personnalisés DTXB : 1 étalonnage d'usine + 10 étalonnages personnalisés
Unités de mesure	cN, daN, g, kg, N, lb
Dépassement de plage	Env. 10% de la pleine échelle, sans garantie d'exactitude
Protection contre les surcharges	100% de la pleine échelle
Principe de mesure	Pont de jauges de contrainte
Déflexion du rouleau de mesure	Max. 0,2 mm
Traitement du signal	Numérique, conversion A/N sur 16 bits
Fréquence de mesure	Max. 1 kHz (1000 mesures/s) ; échantillonnage interne 8 kHz
Écran	Écran TFT couleur : affichage numérique, numérique avec graphique à barres, courbe X-Y (tension en fonction du temps)
Rotation de l'écran	Orientation fixe à 0°, 90°, 180° ou 270°, ou automatique
Fréquence d'actualisation de l'écran	Env. 2 fois/s
Fenêtre temporelle MIN/MAX	Réglable de 2 à 60 s
Valeurs statistiques	Dernière valeur, moyenne, minimum, maximum et écart-type
Mémoire de données DTXB	Jusqu'à 60 000 valeurs mesurées dans un maximum de 255 séries de mesures
Modes de mémorisation DTXB	S (Standard), H (Maintien), C (Continu), F (Rapide), D (À la demande)
Déclenchement d'enregistrement DTXB	Seuil de déclenchement réglable dans les modes S, C et F
USB	DTSB : recharge DTXB : recharge et transfert des données de mesure
Amortissement	Amortissement électronique réglable (calcul de moyenne)
Ajustement de l'étalonnage	±10 pas par incréments de 1%
Compensation de l'épaisseur du matériau	Non intégrée aux modèles DTSB et DTXB
Mise à zéro	Automatique à chaque changement de position de mesure ; mise à zéro manuelle également possible
Alarmes MIN/MAX	Seuils de tension minimum et maximum programmables
Protection par mot de passe	Paramètres protégeables par un mot de passe à 4 chiffres
Arrêt automatique	Après env. 3 minutes sans utilisation (désactivable)
Coefficient de température	Gain : inférieur à ±0,01% de la pleine échelle/°C à 25°C Point zéro : inférieur à ±0,03 % de la pleine échelle/°C à 25 °C
Température de fonctionnement	10–45°C
Humidité relative maximale	85% RH
Alimentation	Batterie LiPo rechargeable intégrée ; jusqu'à 30 h d'utilisation continue
Temps de charge	Env. 3,5 h avec l'adaptateur secteur fourni
Adaptateur secteur	Adaptateur secteur USB, 100–240 V AC, avec adaptateurs EU/US/UK/AUS-NZ
Matériau du boîtier	Aluminium moulé sous pression
Dimensions du boîtier	265 × 78,5 × 46 mm (L × l × H)
Poids	Env. 875 g net (1550 g brut)
Certificat fourni	Attestation de conformité à la commande 2.1 selon EN 10204
Garantie	12 mois

Produits

Article	Nom du produit
138179	DTSB-500_Tensiomètre numérique 5-500 cN
136629	DTXB-500_Tensiomètre numérique 5-500 cN
136914	DTSB-1000_Tensiomètre numérique 50-1000 cN
136317	DTXB-1000_Tensiomètre numérique 50-1000 cN
136685	DTSB-2000_Tensiomètre numérique 100-2000 cN
136684	DTXB-2000_Tensiomètre numérique 100-2000 cN
136517	DTSB-2500_Tensiomètre numérique 150-2500 cN
137480	DTXB-2500_Tensiomètre numérique 150-2500 cN
136809	DTSB-4000_Tensiomètre numérique 200-4000 cN
136668	DTXB-4000_Tensiomètre numérique 200-4000 cN
136127	DTSB-5000_Tensiomètre numérique 250-5000 cN
136612	DTXB-5000_Tensiomètre numérique 250-5000 cN
136594	DTSB-10K_Tensiomètre numérique 0,5-10 daN
136548	DTXB-10K_Tensiomètre numérique 0,5- 10 daN
136916	DTSB-20K_Tensiomètre numérique 1-20 daN
136917	DTXB-20K_Tensiomètre numérique 1-20 daN
137701	DTSB-30K_Tensiomètre numérique 1,5-30 daN
136313	DTXB-30K_Tensiomètre numérique 1,5-30 daN
137700	DTSB-50K_Tensiomètre numérique 2.5-50 daN
136218	DTXB-50K_Tensiomètre numérique 2.5-50 daN

Accessoires

Article	Nom du produit

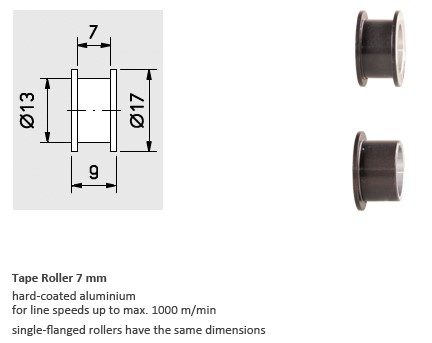

136314	7 mm_Rouleaux en aluminium à revêtement dur - 1000 m/min

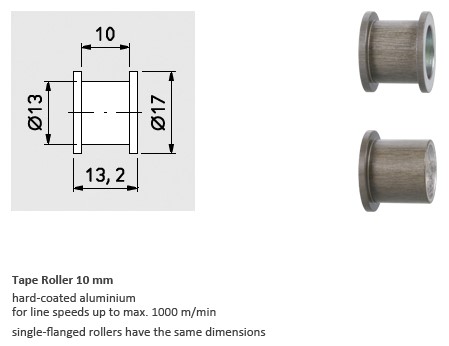

136315	10 mm_Rouleaux en aluminium à revêtement dur - 1000 m/min

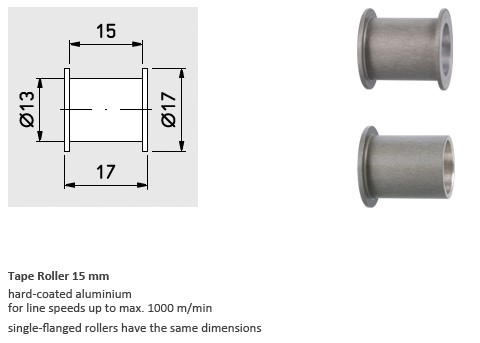

136316	15 mm_Rouleaux en aluminium à revêtement dur - 1000 m/min

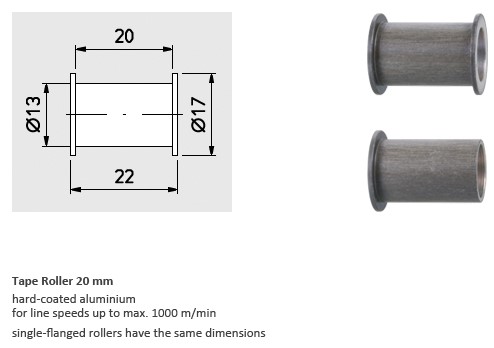

136810	20 mm_Rouleaux en aluminium à revêtement dur - 1000 m/min

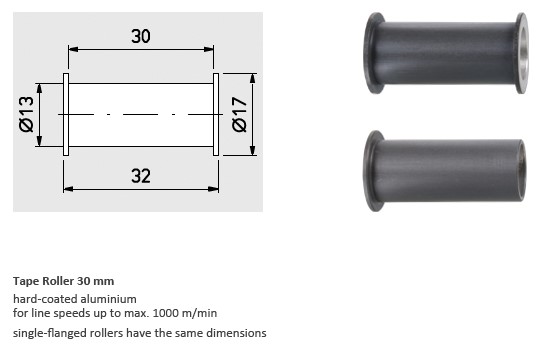

136811	30 mm_Rouleaux en aluminium à revêtement dur - 1000 m/min
137306	41 mm_Rouleaux en aluminium à revêtement dur - 1000 m/min
136673	Code MH_Trous de fixation pour une utilisation fixe
136618	Code WL_Transfert de données Wi-Fi
133421	Code CF Revêtement spécial Topocrom® pour fibre de carbone
136966	Code EM1_Étalonnage à partir d'un échantillon fourni par le client
140726	CIC-E-TENSION_Certificat d'étalonnage pour les nouveaux instruments
