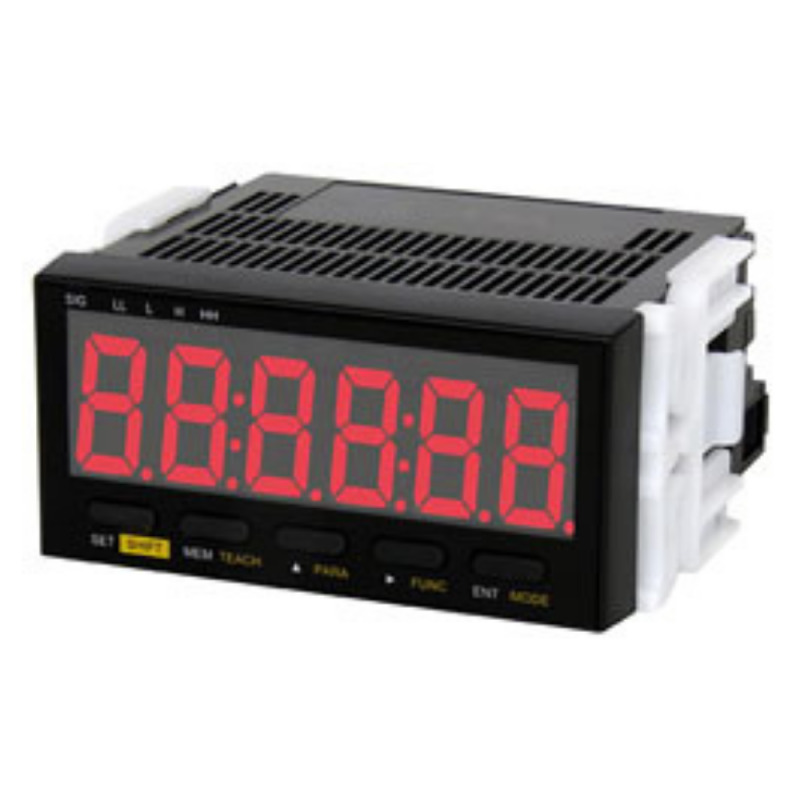

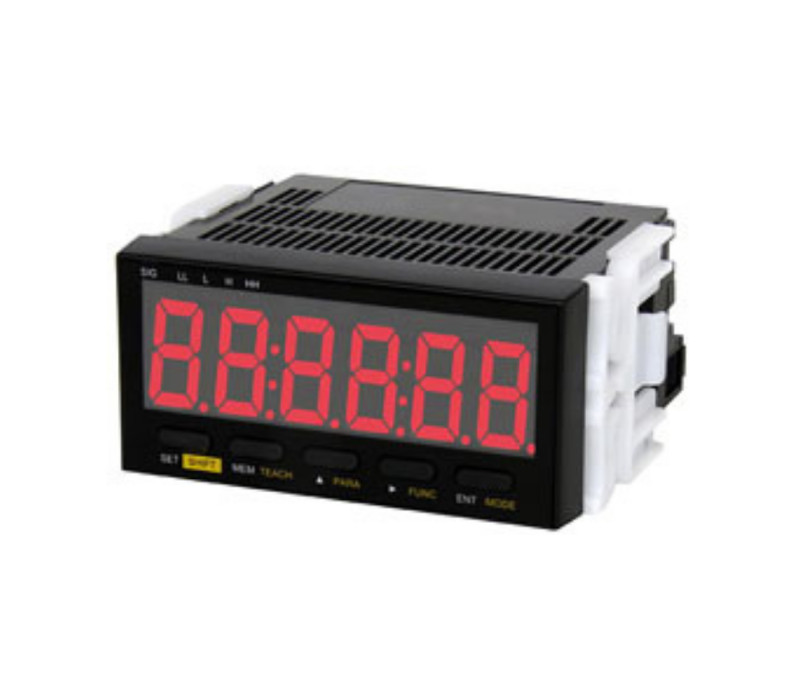

DT-501X tachymètre de panneau
Le tachymètre de panneau DT-501X est un instrument polyvalent et performant conçu pour la mesure précise de la vitesse, du taux de processus ou du temps écoulé lorsqu’il est associé à un capteur de vitesse de processus compatible. Sa conception compacte, avec un affichage facile à lire de 0,87" (22 mm) de hauteur et une faible profondeur d’encastrement de 3,6" (92 mm), permet une intégration aisée même dans des coffrets ou des panneaux de commande à espace réduit.
Large compatibilité des signaux
Le DT-501X prend en charge une large gamme de signaux d’entrée standard, notamment NPN, contacts de fermeture, ainsi que des impulsions en onde carrée ou sinusoïdale. Il peut être interfacé avec des dispositifs tels que générateurs d’impulsions, capteurs de proximité, capteurs photoélectriques, capteurs magnétiques, codeurs rotatifs et transistors NPN à collecteur ouvert, offrant une grande flexibilité pour diverses applications industrielles.
Plusieurs modes de mesure
Ce tachymètre propose quatre modes de fonctionnement sélectionnables afin de répondre à différents besoins de surveillance :
Mode tachymètre : mesure la vitesse de rotation des moteurs et des machines.
Mode débitmètre : mesure les débits volumiques.
Mode durée de processus : surveille la durée d’opérations spécifiques.
Mode temps écoulé : affiche l’inverse du signal d’entrée, idéal pour des applications telles que la temporisation de convoyeurs de fours.
Une fonction d’auto-apprentissage (auto-teach) de mise à l’échelle simplifie la configuration en adaptant automatiquement l’affichage au signal d’entrée du capteur, réduisant le temps de configuration et améliorant la précision.
Sorties optionnelles pour l’automatisation
Pour les applications d’automatisation et de contrôle des procédés, le DT-501X peut être équipé de sorties analogiques, relais de contact ou relais statiques (SSR). Cela permet de déclencher des alarmes, de piloter des relais ou de s’intégrer à des systèmes de contrôle plus larges.
Applications idéales
Le DT-501X est parfaitement adapté aux applications industrielles de mesure de vitesse et de temporisation, notamment :
• Surveillance du temps d’opérations d’usinage
• Surveillance de la vitesse des convoyeurs
• Mesure des performances des moteurs
• Suivi des débits volumiques
• Surveillance du temps de cuisson ou de traitement dans les fours
Pour les utilisateurs souhaitant remplacer le module DOPFVTR, la version DT-501XA-FVT offre une voie de mise à niveau directe.
Caractéristiques
- Affichage LED rouge à 6 chiffres, hauteur de 0,87" (22 mm), offrant une excellente visibilité des valeurs mesurées même à distance
- Alimentation capteur intégrée supprimant la nécessité d’une alimentation externe
- Programmation évolutive permettant à l’utilisateur de configurer et de surveiller pratiquement tout type de processus
- Temps de mise à jour sélectionnable permettant à l’opérateur d’accélérer ou de ralentir les changements d’affichage
- Mode test intégré permettant de vérifier rapidement les segments de l’affichage et le fonctionnement du clavier
- Prend en charge les entrées NPN à collecteur ouvert, les entrées par contact ainsi que les signaux en onde carrée et sinusoïdale
- Fonction d’apprentissage permettant de mettre automatiquement l’affichage à l’échelle en utilisant le signal du capteur
- Protection du panneau frontal NEMA 4X (IP66)
- Fonction Auto Zero remettant l’affichage à zéro après que le dernier signal a déclenché un compte à rebours préprogrammé
- Les valeurs max. et min. sont automatiquement enregistrées en mémoire et peuvent être rapidement consultées via le clavier
- Format 1/8 DIN avec une profondeur minimale de seulement 3,6" (92 mm)
- Les modules FVT fournissent une sortie analogique 0–1, 1–5, 0–10 VDC ou 4–20 mA (sélection par commutateur)

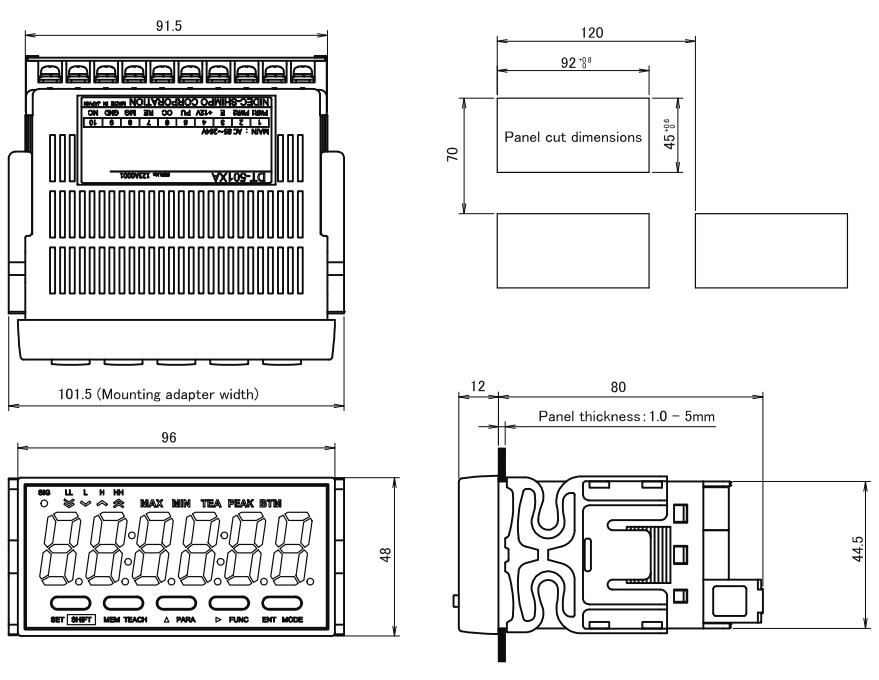

Dimensions
Panneau frontal
- Largeur : 96 mm
- Hauteur : 48 mm
Boîtier complet
- Largeur supérieure : 91,5 mm
- Largeur de l’adaptateur de montage : 101,5 mm
- Profondeur (depuis l’avant du panneau) : 80 mm
- Profondeur arrière supplémentaire : 12 mm
- Profondeur totale : 92 mm
Découpe du panneau
- Largeur : 92 mm (+0,8 / 0)
- Hauteur : 45 mm (+0,6 / 0)
Épaisseur du panneau
- 1,0 – 5 mm
Profil latéral
- Hauteur totale : 44,5 mm
- Longueur totale incluant le connecteur arrière : 120 mm
- Hauteur du boîtier (section arrière) : 70 mm
Spécifications
| Plage d’entrée | 0,0067 Hz à 100 kHz en modes tachymètre, débitmètre et temps écoulé ; 10 ms à 3600 s en mode durée de processus |
| Caractéristiques du signal d’entrée | Entrée NPN à collecteur ouvert : fréquence max. 100 kHz / Entrée contact : fréquence max. 20 Hz / Entrée onde carrée : fréquence max. 30 kHz – Entrée onde sinusoïdale (capteur magnétique) : fréquence max. 10 kHz |
| Plage d’affichage | Tachymètre/Débitmètre : 0 – 999999 ; avec sélection de la position du point décimal de 10⁻¹ à 10⁻⁵ |
| Temps écoulé | 0:00:00 – 9:59:59 (h, min, s, base 60) ; ou 0:00 à 999,99 (seconde : 1/100 s, affichage base 10) |
| Durée de processus | 0:00:00 – 0:59:59 (h, min, s, base 60) ou 0,00 – 999,99 s (seconde : 1/100 s, affichage base 10) avec fonction de suppression du zéro |
| Affichage | LED rouge à 7 segments, 6 chiffres, hauteur de caractère 0,87" (22 mm) ; signe négatif (–) disponible |
| Précision | Tachymètre/Débitmètre & Temps écoulé : ±0,008 % ±1 digit ; Durée de processus : ±0,1 % ±1 digit |
| Temps de mise à jour de l’affichage | 0,2 ; 0,5 ; 1 ; 2 ; 5 ; 10 ; 15 ; 30 ; 60 s sélectionnables en modes tachymètre, débitmètre et temps écoulé |
| Temps Auto Zero | Modes tachymètre et débitmètre : 0,1 à 150 secondes ; Modes temps écoulé et durée de processus : 0,1 à 3600 secondes |
| Sorties optionnelles | NPN ; relais de contact ; sortie analogique (sélectionnable) 0–1, 1–5, 0–10 VDC & 4–20 mA |
| Alimentation | 85 – 264 VAC (50/60 Hz) Optionnel (9–35 VDC également disponible, DT-501XD) |
| Alimentation capteur | 12 VDC (100 mA) |
| Limites de température | 32 – 113 °F (0 – 45 °C) |
| Limites d’humidité | 35 à 85 % HR |
| Indice de protection | Panneau frontal : NEMA 4X (IP66) ; bornier arrière : NEMA 1 (IP20) |
| Dimensions | 3,8 × 1,9 × 3,6" (96 × 48 × 92 mm) |
| Poids | Poids du produit : 0,44 lb (200 g) Poids avec emballage : 0,73 lb (330 g) |
| Homologations | RoHS |
| Garantie | 1 an |
| Accessoires inclus | Joint torique d’étanchéité, feuille d’autocollants d’unités techniques |
| Pays d’origine | Japan |
