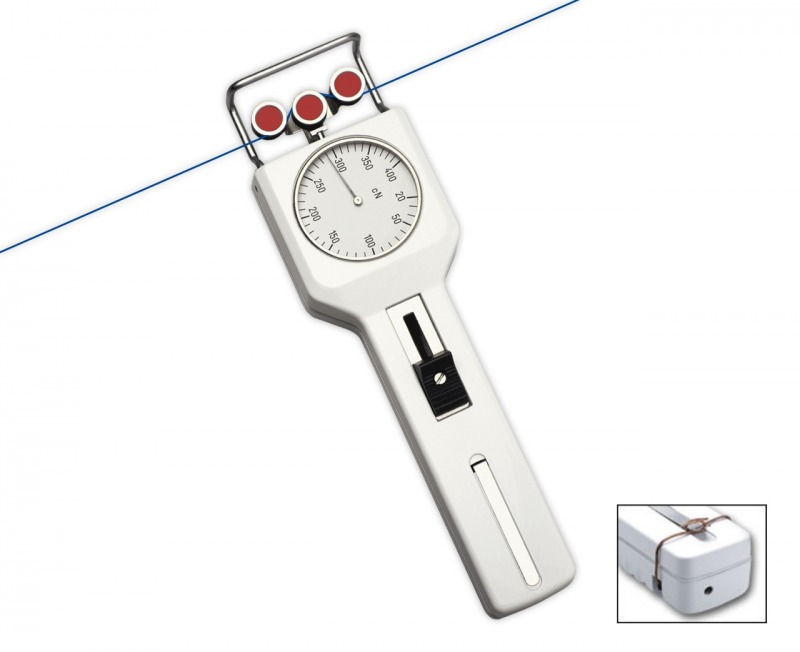

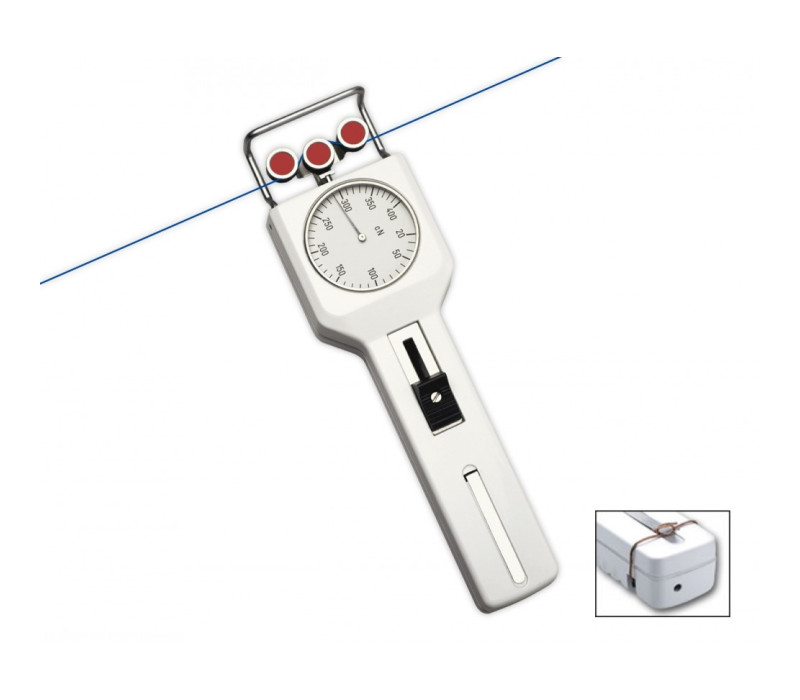

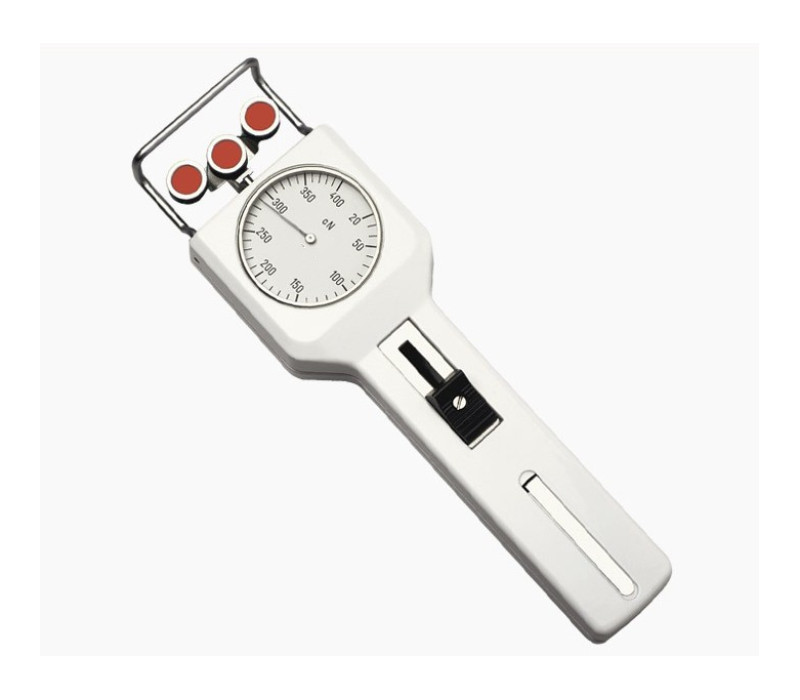

DN1 Tensiomètre durable pour tensions élevées

DN1 Tensiomètre durable pour tensions élevées

Tensiomètres durables pour une large gamme d'applications dans les industries de textile, de fibres et de fils.

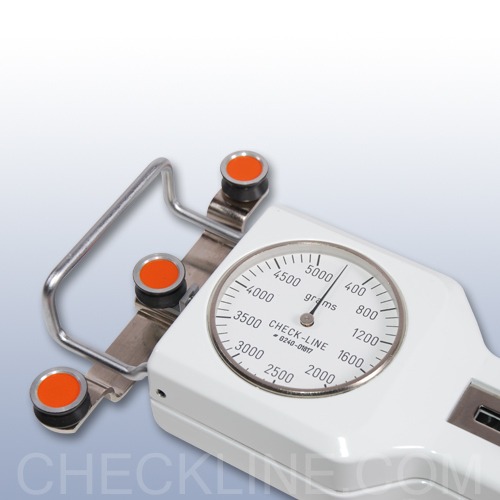

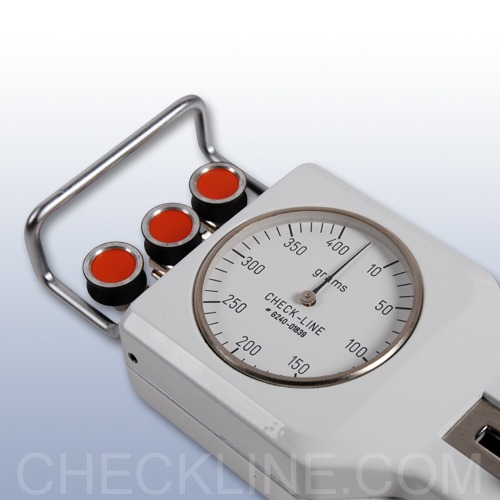

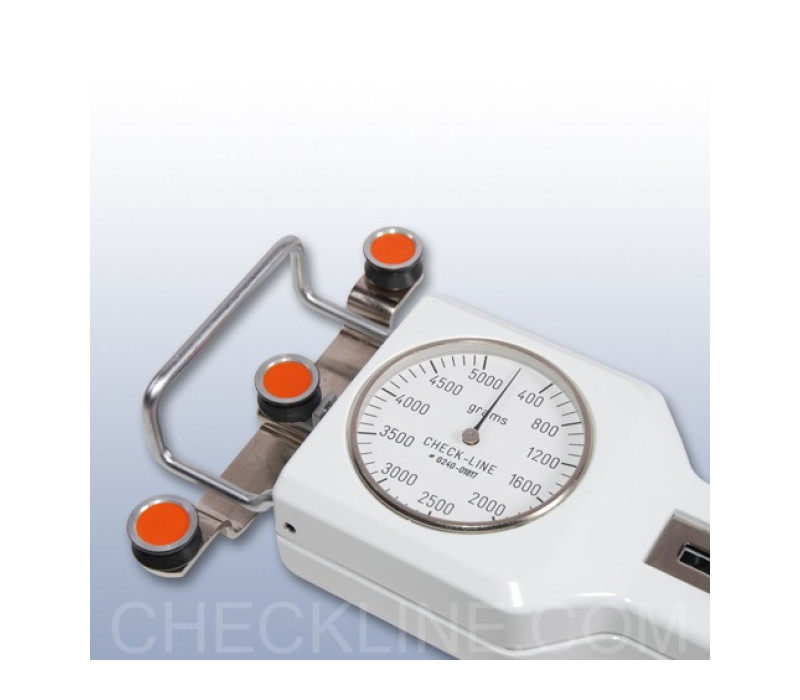

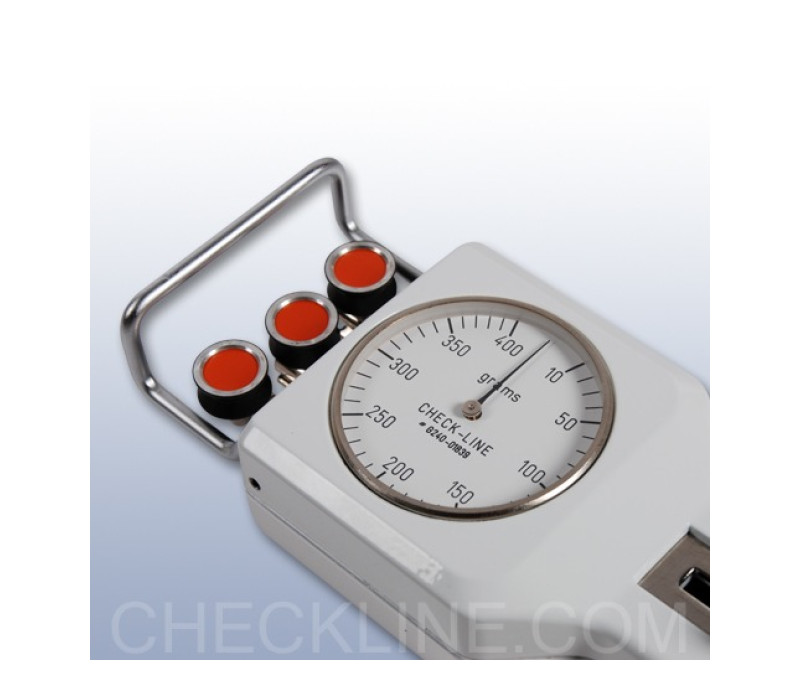

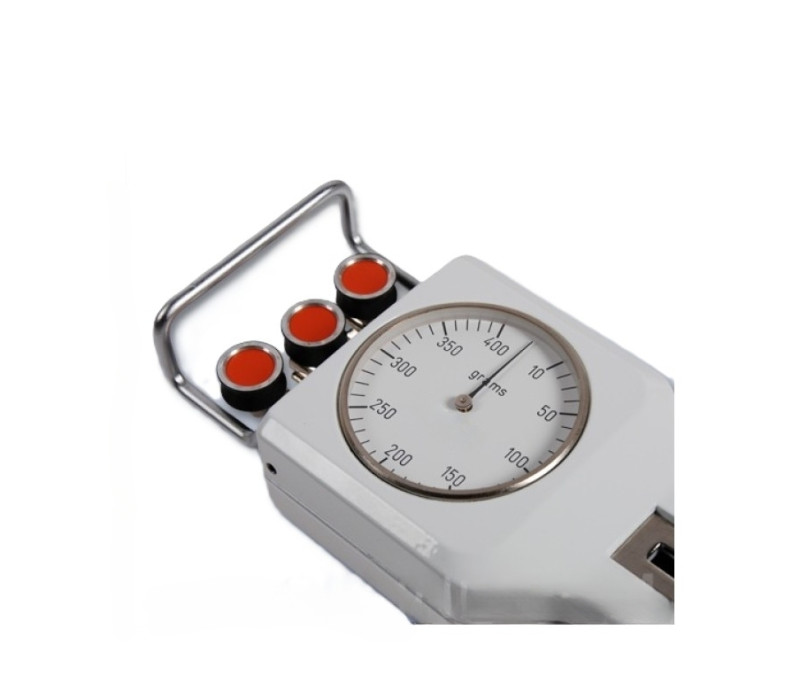

Grand cadran, facile à lire (54 mm Ø)
Mouvement résistant aux chocs

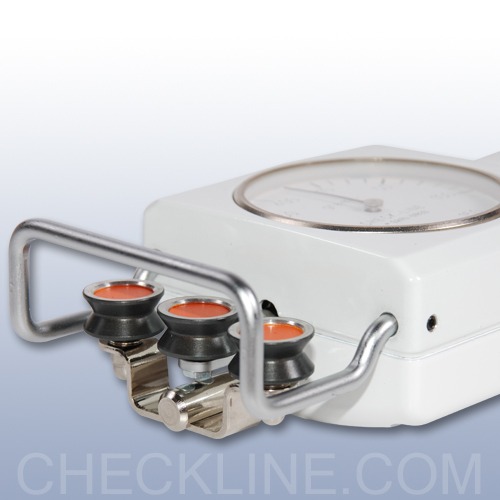

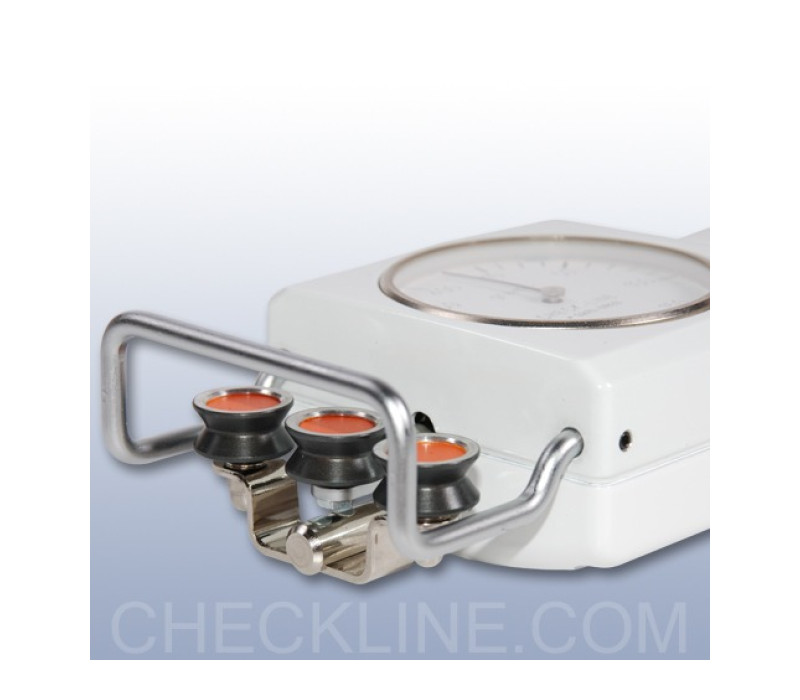

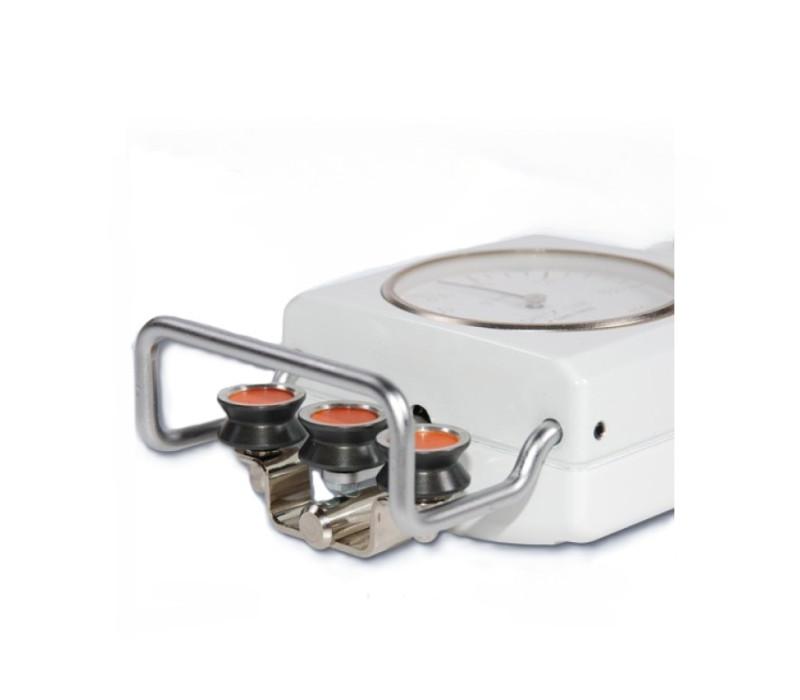

Roulement à billes, rouleaux de guidage avec entailles en V
Le mécanisme de déplacement des roulements et le guide du filament permettent la prise du matériel en mouvement
Etalonnage spécifique possible
Rapport de test spécifique avec rapport d'étalonnage disponible en option
Echelle linéaire permettant une meilleure lecture
Compensation intégrée de l'épaisseur du matériau qui augmente la précision pour le changement de diamètres sur le modèle DN1-1000 et des gammes supérieures

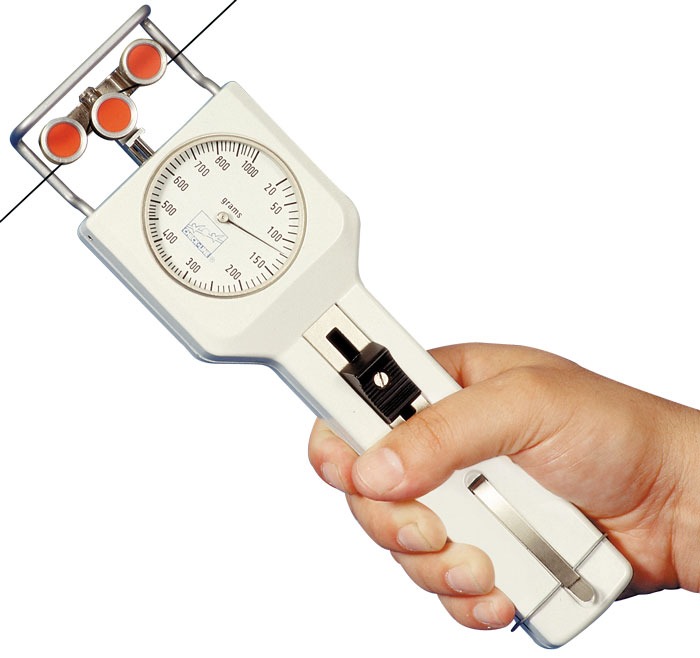

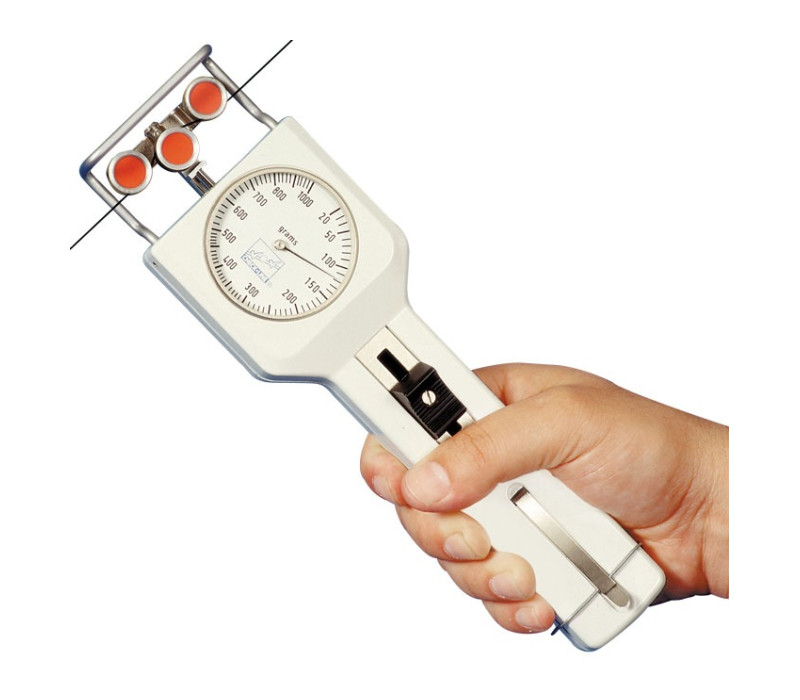

L'opérateur voit tout en même temps :
- les rouleaux de guidage
- le matériau mesuré
- les valeurs
Chaque instrument est étalonné individuellement pour la plus grande précision
Boîtier en aluminium robuste

Plages de tension

Model	Ranges	Largeur de la tête de mesure* en mm	Matériau d’étalonnage Schmidt**	MTC ***
DN1-120	20-120	65	PA: 0,12 mm Ø
DN1-200	20-200	65	PA: 0,12 mm Ø
DN1-400	20-400	65	PA: 0,20 mm Ø
DN1-1000	50-1000	65	PA: 0,30 mm Ø	XX
DN1-2000	200-2000	116	PA: 0,50 mm Ø	XX
DN1-3500	400-3500	116	PA: 0,80 mm Ø	XX
DN1-5000	400-5000	116	PA: 0,80 mm Ø	XX
DN1-8000	500-8000	116	PA: 1,00 mm Ø	XX
DN1-10K	2-10 daN	116	PA: 1,00 mm Ø	XX
DN1-20K-L	5-20 daN	216	PA: 1,50 mm Ø	XX
DN1-30K-L	5-30 daN	265	PA: 1,50 mm Ø
DN1-50K-L	5-50 daN	265	Fil acier1.50 mm Ø (7x7x0.20)
D'autres gammes de tension et largeur de tête sont disponibles sur demande. Autre unité disponible comme g et kg . * dépend du modèle, soit largeur du guide du filament ou distance entre deux roulements Approprié pour 95% des applications - PA = Polyamide Monofilament * MTC= Compensation de l´épaisseur du matériel. Un étalonnage spécial en utilisant des échantillons du matériel du client </b> est recommandé, si le matériel testé diffère significativement par rapport au diamètre, à la la rigidité ou à la forme du matériel d'étalonnage <b>SCHMIDT</b>. Dans ce cas un échantillon du matériel d'environ 5 m doit être fourni.

Product options

Code A: Amortisseur air

Cet amortisseur air mécanique réglable est recommandé pour des applications dans lesquelles apparaissent de grandes fluctuations de la tension mesurée comme dans les bobinoirs et les machines d’enroulements. Cela permet de garantir des valeurs de tension stables sur l’échelle.

Code L: Levier spécial

Facilite l’acquisition du matériau en mouvement lors de la mesure de hautes tensions. Il permet de réduire la force nécessaire pour étendre les roulements extérieurs : recommandé pour des plages de tension de 10 daN et plus.

Pièces livrées :

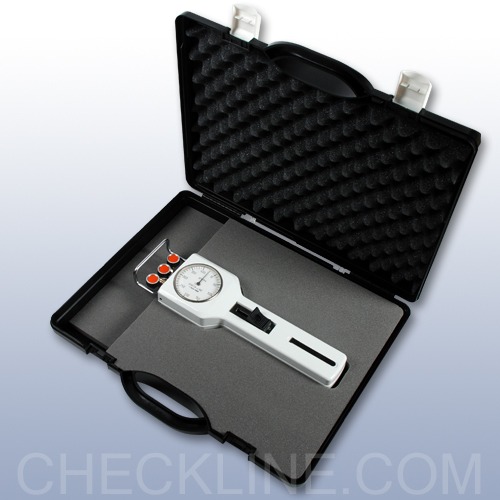

Tensiomètre avec mallette de transport et le manuel d'utilisation en anglais ou allemand selon la demande.

Note : Les modèles DN1-30K et DN1-50K sont livrés avec les roulements R12013 par défaut.

Etalonnage :	Suivant la procédure d'usine Schmidt
Précision :	± 1 % de l'échelle complète ou ± 1 graduation sur l'échelle
Diamètre du cadran :	54 mm
Plage de température :	10-45 ºC
Humidité de l'air :	85 % RH, max.
Matériau du boîtier :	Aluminium moulé
Dimensions du boîtier :	220 x 74 x 42 mm (L x l x H)
Poids, net (brut) :	Jusqu´à DN1-10K app. 700 g (1200 g) DN1-20K-L et plus approx. 900 g (2200 g)
