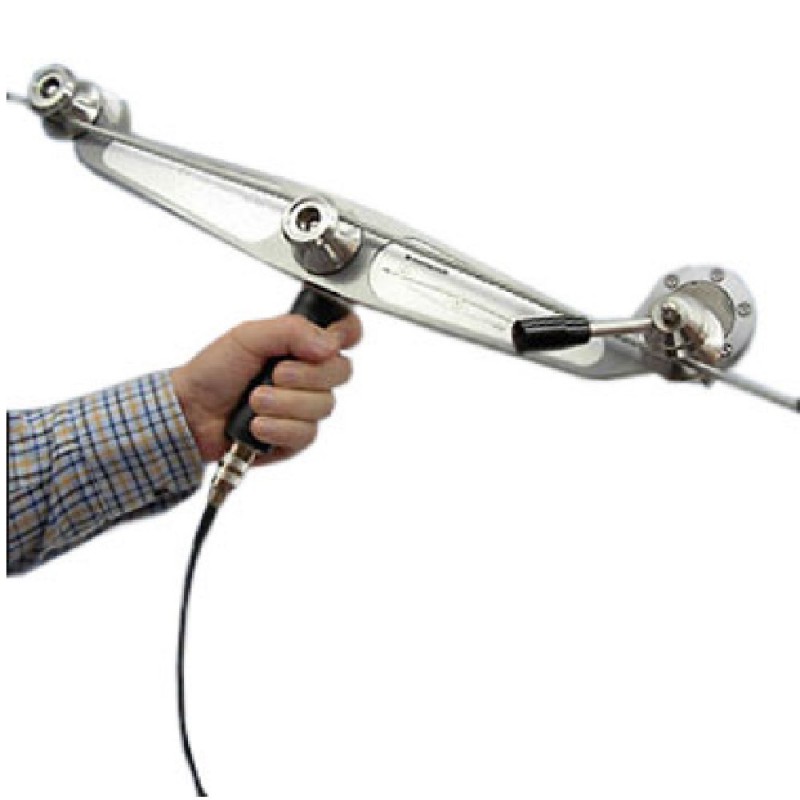

CBM Tensiomètre pour câble - CableBull


Fabriqué en AllemagnePour matériaux de diamètres : De 1 à 46 mm
15 Capacités : 1 kN / 300 kN

Le nouveau tensiomètre pour câble CBM est une innovation technique pour les mesures de tensions mobiles. Les différents modèles permettent des mesures pour tous les matériaux entre 1 et 46 mm de diamètre sans programme ou réglage personnalisable.

Conçu pour mesurer les fils électriques et câbles qui sont ancrés/fixés aux deux extrémités (système fermé) comme les haubans, les câbles de soutien, les remontés mécaniques, etc. Aussi utilisé pour le Kevlar, la fibre de verre et autres matériaux très résistants qui sont utilisés sur des applications similaires. Ce CBM peut également mesurer les tensions statiques des câbles, fils, courroies ...

Le CBM emploie une configuration de roulements unique et un schéma de mesure pour minimiser la déflexion du câble/fil. L'angle total d'enveloppement du matériau sur le roulement de détection central est de 3 degrés éliminant ainsi toutes les erreurs de mesure ! Les applications comprennent les mesures de charge des ascenseurs, l'égalisation de tension des cordes d'ascenseur, les jeux de câbles, les ascenseurs de service dans les systèmes d'éoliennes, les tensions, la protection des grues et des monte-charge contre les surcharges, la mesure de tension des haubans / câbles, câbles de suspension et de caténaires ferroviaires, test de traction de véhicule, pour la sécurité du chargement dans la manutention des matériaux, contrôle de sécurité de la charge, contrôle de tensions de sangles, égalisation des charges sur les assemblages multi-câbles et bien plus encore.


Caractéristiques
  • Géométrie de roulement sophistiquée permettant de mesurer avec une erreur inférieure à 2 %
  • Pas de calibrage ou de programmation nécessaire
  • Fabrication de haute précision en acier inoxydable et aluminium pour une utilisation sans problème même dans les conditions d'applications extrêmes
  • Choix de la position "face avant" ou "face arrière" du mécanisme de levier de verrouillage qui ouvre et ferme le système de mesure
  • Connecté à un indicateur de tension léger, fonctionnant sur piles pour faciliter son utilisation et optimiser son transport

Applications suivantes

CFS: Closed Force System
Closed force system

OFS: Open Force System
Open force system


Plages de tension
ModelRanges Largeur Plage disponible kN
CBM-R8-400 Ø 1-8 mm 400 mm1-2-3-4-5-10-20-30-40
CBM-R12-400 Ø 4-12 mm 400 mm1-2-3-4-5-10-20-30-40
CBM-R8-500 Ø 1-8 mm 500 mm1-2-3-4-5-10-20-30-40
CBM-R12-500 Ø 4-12 mm 500 mm1-2-3-4-5-10-20-30-40
CBM-R8-600 Ø 1-8 mm 600 mm *1-2-3-4-5-10-20-30-40
CBM-R12-600 Ø 4-12 mm 600 mm *1-2-3-4-5-10-20-30-40 s
CBM-R16-600 Ø 8-16 mm 600 mm *1-2-3-4-5-10-20-30-40 s
CBM-R12-800 Ø 4-12 mm 800 mm5-10-20-30-40-50-100
CBM-R16-800 Ø 8-16 mm 800 mm5-10-20-30-40-50-100
CBM-R22-800 Ø 14-22 mm 800 mm5-10-20-30-40-50-100
CBM-R30-800 Ø 20-30 mm 800 mm5-10-20-30-40-50-100-200-300
CBM-R38-1000 Ø 28-38 mm 1000 mm30-40-50-100-200
CBM-R46-1000 Ø 36-46 mm 1000 mm30-40-50-100-200
*Taille de construction préférée :
La plage de mesure du capteur commence au point de force zéro.
Des forces nominales qui ne sont pas dans la liste sont disponibles.

Mesure


Produits associés

D-485 Indicateur digital de tension avec amplificateur intégré


  • Mise à zéro automatique
  • Fonction "'Peak" retient le maximum à l'écran

Plus de détails

D-485 Indicateur digital de tension avec amplificateur intégré

Spècifications
Précision : ± 1 % de l
Espacement des roulements extérieurs (c:c) :400, 500, 600, 800 ou 1000 mm
Angle d3 degrés
Longeur additionnelle :0.12 mm
Roulements de guidage :Entaillé en V, aluminium 47/21 mm (diamètre extérieur/intérieur)
Protection surcharge :200 % +
Certificat dEn option
