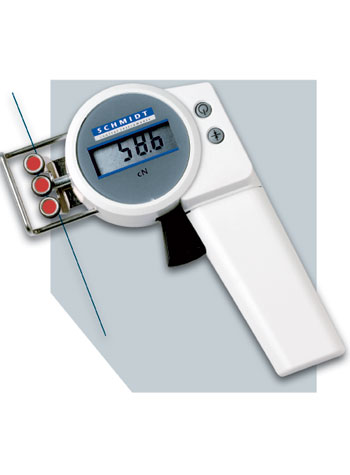

ZEF Tensiomètre digital, économique, pour tension faible
4 capacités, 50, 100, 200 et 500 g ou cNLes nouveaux modèles de tensiomètres ZEF et ZED CHECK-LINE utilisent un système de jauge de contrainte pour mesurer, avec précision, les tensions en ligne, en mouvement, d'une grande variété de fils, fibres et petits fils électriques. Le matériau en mouvement peut facilement être saisi par le mécanisme de déplacement du rouleau qui fonctionne par déclenchement.
Le bouton unique de mise à zéro automatique permet d'utiliser l'instrument suivant toutes les orientations tout en maintenant la plus grande précision.
Caractéristiques
- Prise en main simple
- Amortissement ajustable
- Ecran LCD facile à lire
- Léger
- L'opérateur voit l'ensemble en un coup d'oeil :
- les roulements de guidage
- le matériel mesuré
- les valeurs affichées - Boîtier en plastique dur très résistant
- Mise à zero automatique en utilisant le bouton poussoir pour des mesures dans différentes positions
- Guide filament intelligent avec des petits roulements - idéal pour les accès restreints
- Le guide du filament et le mécanisme de déplacement du rouleau assurent une prise en main facile du matériau en mouvement
- Fonctionne sur piles
- Roulement à billes et rouleaux de guidage entaillés en V
- Le certificat de conformité avec l’ordre 2.1 selon DIN EN 10204 est inclus
- Disponible en option : certificat d’inspection 3.1 selon DIN EN 10204 avec rapport d’étalonnage
Tous les modèles sont livrés dans une mallette de transport avec protection en mousse, avec chargeur AC universel et adaptateurs multiprise interchangeables.
| Model | Ranges | Largeur tête de mesure en mm* | Matériel d'étalonnage Schmidt** | Résolution | |
| ZEF-100 | 0.5 -100.0 cN | 43 | PA: 0,12 mm Ø | 0.1 cN | |
| ZEF-200 | 1 - 200.0 cN | 43 | PA: 0,12 mm Ø | 1 cN | |
| ZEF-50 | 0.5 - 50.0cN | 43 | PA: 0,12 mm Ø | 0.1 cN | |
| D'autre unité de mesure sont disponible comme le g. * Largeur du guide du filament ** Approprié pour 95% des applications- PA :Polyamide monofilament. Un étalonnage spécial avec les échantillons clients est recommandé sii le matériel testé diffère significativement par rapport au diamètre, à la la rigidité ou à la forme du matériel d'étalonnage SCHMIDT. Dans ce cas un échantillon du matériel d'environ 5 m doit être fourni. | |||||
| Modèles ZEF Les roulements miniatures rendent ces modèles idéaux pour les fibres/fils délicats et les fils électriques fins ainsi que pour les applications où l'accès est restreint. Pour Spandex ou matériaux similaires, modèle spécifique ZEF-100-T. |
 |
Dimensions
Spécifications
| Etalonnage : | Suivant la procédure d'usine Schmidt |
| Précision : | ± 1 % de l'échelle complète ± 1 chiffre ou mieux |
| Surcharge (approx.) : | 10 % de l'échelle complète sans garantie de précision |
| Protection surcharge : | 100 % de la plage de tension |
| Principe de mesure : | Pont de jauge de contrainte |
| Déflexion du roulement : | 0.5 mm max |
| Amortissement : | Ajustable |
| Traitement du signal : | Digital |
| Convertisseur A/D : | 14 bit |
| Ecran : | LCD 3.5 chiffres, 10 mm de hauteur |
| Taux de rafraichissement de l'écran : | 0.5 seconde |
| Fréquence interne : | 250 Hz |
| Mise à zéro : | ± 20 % de l'échelle totale |
| Arrêt automatique : | Après 2 minutes sans utilisation |
| Plage de température : | 10-45 ºC |
| Humidité de l'air : | 85 % HR, max. |
| Alimentation : | 2 piles AA 1.5 V (environ 30 h d'utilisation en continue) |
| Matériau du boîtier : | Plastique (POM) |
| Dimensions du boîtier : | 157 x 85 x 32 mm (L x l x H) |
| Poids, net (brut) : | App 200 g (600 g) |
