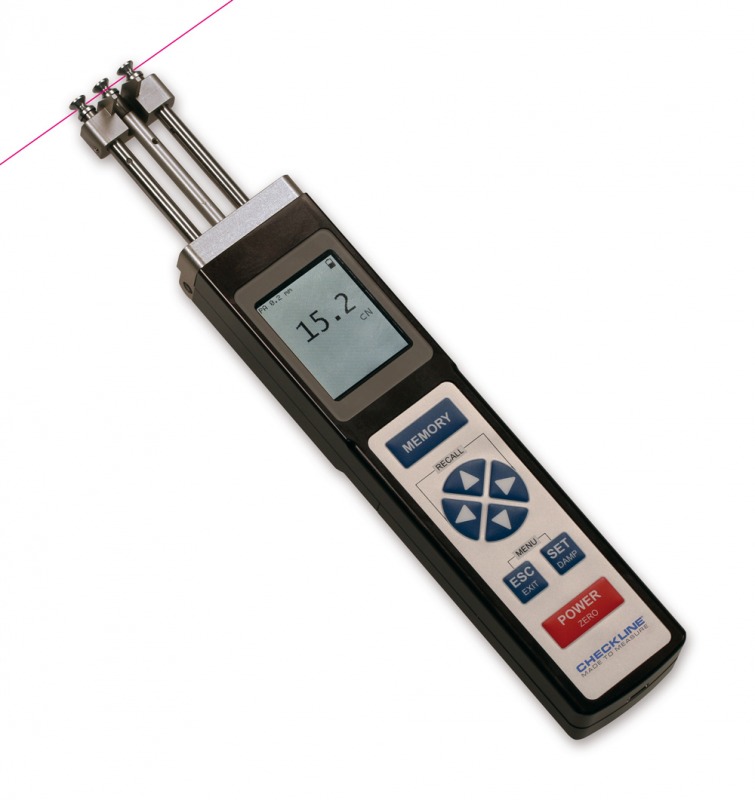

ETB-ETX Tensiomètre digital pour accès restreint


Fabriqué en AllemagneTrois long bras minces rapprochés avec des roulements de guidage ou des broches à leurs extrémités associés à la dernière technologie de microprocesseur, font de cet instrument un choix idéal pour des applications de mesure de tensions à accès restreint.

Les deux roulements externes sont inclinés vers le haut pour faciliter la prise du matériau en mouvement en utilisant le levier qui est situé sur la face arrière





Le modèle ETPB est équipé de broches en céramique pour des vitesses de ligne jusqu'à 6000 m/min.

Caractéristiques
  • Roulements à billes et roulements de guidage entaillés en V pour une vitesse de ligne jusqu'à 2000 m/min (ETB) ou 6000 m/min (ETPB)
  • Contrôlé par microprocessur pour une précision élevée
  • Fonctionne sur piles
  • 3 modes de fonctionnement :
    - Normal : pour une utilisation standard
    - Damping : mode pour assurer des valeurs stables quand la tension fluctue (amortisssement électronique)
    - Peak : retient la plus forte valeur pendant la durée de la mesure
  • Les roulements de guidage sont montés sur de longs bras pour atteindre les endroits les plus étroits
  • Rapport de test spécifique avec rapport d'étalonnage disponible en option
  • Bouton de mise à zéro pour une utilisation dans différentes positions
  • Sauvegarde de la tension min, max et pic qui peuvent être rappelées ou téléchargées vers un PC
  • Amortissement électronique ajustable pour une meilleure lecture lorsque la tension fluctue
  • Sorties du signal analogique et RS232 pour se connecter à un PC ou à un enregistreur
  • L'écran peut être inversé pour utilisation de la main droite ou gauche.
  • Unités modifiables en cN et g

Plages de tension
Model Ranges Etalonnage avec filament **Vitesse linéaire maxLargeur de la tête
de mesure*

ETB-100 / ETX-100 0.3 - 100.0 / 0.1 cN PA: 0.20 mm Ø2000 m/min24 mm
ETB-200 / ETX-200 2.0 - 200.0 / 0.1 cN PA: 0.20 mm Ø2000 m/min24 mm
ETB-500 / ETX-200 2.0 - 500.0 / 0.1 cN PA: 0.20 mm Ø2000 m/min24 mm
ETB-1000 / ETX-1000 3 - 1000 cN / 0.1 cN PA: 0.30 mm Ø2000 m/min38 mm
ETB-2000 / ETX-2000 3 - 2000 cN / 0.1 cN PA: 0.50 mm Ø2000 m/min38 mm
ETPB-100 / ETPX-100 0.3 - 100.0 / 0.1 cN PA: 0.20 mm Ø6000 m/min22 mm
ETPB-200 / ETPX-200 2.0 - 200.0 / 0.1 cN PA: 0.20 mm Ø6000 m/min22 mm
ETPB-500 / ETPX-500 2.0 - 500.0 / 0.1 cN PA: 0.20 mm Ø6000 m/min22 mm
Le modèle ETPB a des broches en céramique qui permettent une vitesse linéaire jusqu'à 6000m/min
:
* distance extérieure entre les roulements
** Approprié pour 95% des applications-PA: Polyamide monofilament

Kit complet
Pièces incluses :
Tensiomètre avec mallette de transport, piles et manuels d'utilisation en anglais ou allemand selon la demande

Note : les modèles ETMP sont livrés avec les broches de guidage No. R12050

Spécifications
Etalonnage : Suivant la procédure d'usine Schmidt
Précision : ± 1 % de l'échelle complète ± 1 chiffre
typiquement ± 0.5 % de l'échelle complète
Surcharge : 10 % de l'échelle complète sans garantie de la précision
Protection de surcharge : 200 % de la gamme de tension
Principe de mesure : Pont de jauge de contrainte
Déflexion du roulement : 0.5 mm max
Traitement du signal : Digital, convertisseur 12 bit A/D
Taux d'échantillonnage : Approx. 5 kHz (uniquement interne)
Amortissement Amortissement électronique ajustable
Coefficient de température : Gain: moins de ± 0.01 % de l'échelle totale/°C
Mémoire : Dernière valeur, moyenne, min, max, valeurs de pic min et max
Ecran : LCD 4 chiffres, 11 mm de hauteur
Rafraichissement de l'écran : 0.5 seconde
Signal de sortie analogique : 2 V DC, linéaire
Sortie digitale : RS-232 (9600, 8, N, 1)
Fréquence naturelle : 250 Hz
Mise à zéro : ± 20 % de l'échelle totale
Plage de température : 10-45 ºC
Humidité de l'air : 85 % RH, max.
Alimentation : 9 V E bloc, par ex. lithium longue durée 9 V (environ 80 heures en utilisation continue)
Matériau du boîtier : En aluminium avec enveloppe extérieure en plastique (PVC)
Dimensions du boîtier : 197 x 58 x 47 (LxlxH)
Poids, net (brut) : App 380 g (1050 g)
