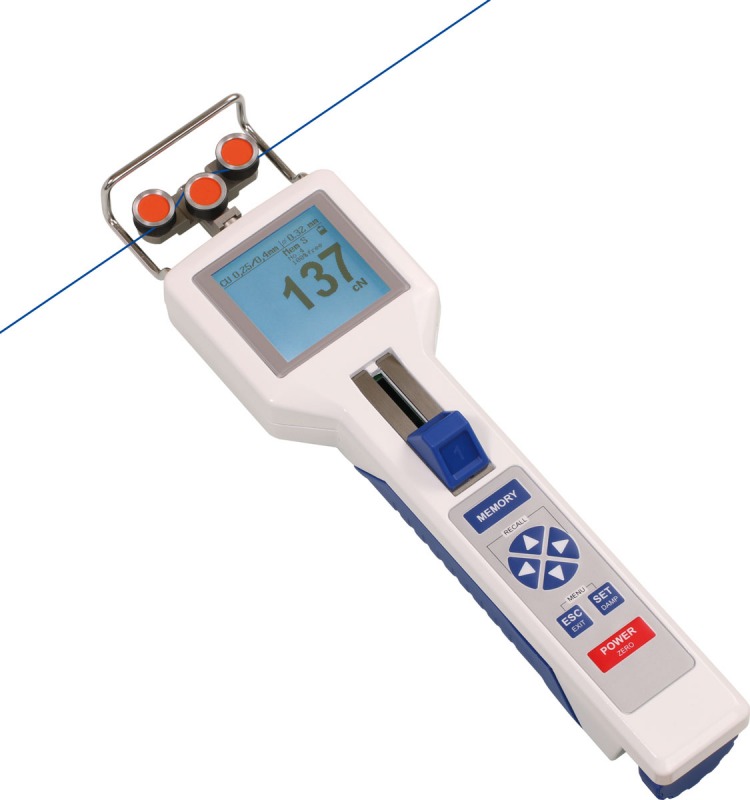

Le tensiomètre numérique DTX portatif représente la version avancée de l'unité de base DTS.
12 plages de mesure de 0,2 - 200 cN à 0,6 - 60 daN couvrent une grande variété d'applications. Le compensateur d'épaisseur de matériau intégré et le réglage d'étalonnage vous permettent d'ajuster facilement l'étalonnage même pour un matériau différent de l'étalonnage standard d'usine.
Ses différents rouleaux réglables ainsi que sa grande variété de plages de mesure en font l'outil parfait pour des applications dans l'industrie du textile, de la fibre de carbone et du fil.
La série DTX fournit des fonctions statistiques avancées comme suit:
Mode S: mode statistiques seulement
Mode H: Enregistrer le graphique X-Y dans le stockage de données pour une inspection ultérieure
Mode C: mode d'enregistrement continu. Temps de mesure et série de mesure avec 2 Hz Userdefineable
Mode F: mode d'enregistrement rapide Continuous. Identique à C avec 1000 Hz
Les données peuvent être analysées directement sur l'écran LCD orientable, rétro-éclairé et reste facile à lire dans toutes les conditions.
Tout comme le DTS, le DTX permet également de stocker les étalonnages réalisés par le client. Sur le DTX 9 étalonnages peuvent être stockés (comparé à 4 avec le DTS).
La possibilité de stockage de données pour 60 000 lectures combiné avec l'interface USB et le logiciel d'analyse de données facilitent la lecture en temps réel ainsi que la créations des rapports requis pour les systèmes de reporting de qualité mandatés selon les directives ISO 9000.
| Modèle | Plage de mesure/résolution | ||||
| DTX-200 | 0.2 – 200.0 / 0.1 cN | ||||
| DTX-500 | 0.5 - 500 / 0.1 cN | ||||
| DTX-1000 | 10 – 1000 / 1 cN | ||||
| DTX-2000 | 20 – 2000 / 1 cN | ||||
| DTX-2500 | 25 – 2500 / 1 cN | ||||
| DTX-4000 | 40 – 4000 / 1 cN | ||||
| DTX-5000 | 50 – 5000 / 1 cN | ||||
| DTX-10K | 0.1 – 10.00 / 0.01 daN | ||||
| DTX-20K | 0.2 – 20.00 / 0.01 daN | ||||
| DTX-30K | 0.3 – 30.00 / 0.01 daN | ||||
| DTX-50K | 0.5 – 50.00 / 0.01 daN | ||||
| DTX-60K-V1 | 0.6 – 60.00 / 0.01 daN | ||||
| Tous les modèles sauf le DTX-200, le DTX-50K et le DTX-60K-V1 sont équipés d'un compensateur d'épaisseur de matériau intégré * Selon le modèle, soit la largeur du guide de filament soit la distance extérieure entre les rouleaux de guidage extérieurs ** Convient pour 95% des applications - PA = polyamide-monofilament | |||||
La livraison comprend:
Le certificat d'étalonnage traçable est disponible en option.
| Code | Line Speed Vmax ...m/min |
Roller Material |
|---|---|---|
| Standard | 2000 | Aluminium durci |
| Code K | 3500 | Aluminium durci |
| Code H | 5000 | Aluminium recouvert de plasma |
| Code T | 1000 | Plastique (POM) noir |
| Code W | 1000 | Acier nickelé |
| Code ST | 1000 | Acier durci |
| Code B | 1000 | Acier trempé |
| Code CE2 | 1000 | Aluminium recouvert de céramique |
| Code ASY | 1000 | Aluminium durci, rainure asymétrique Unité sans guide de filament (pas pour DTS-200) |
| Code ASYB | 1000 | Acier trempé (pour code de pneu), rainure asymétrique Unité sans guide de filament (pas pour DTS-200) |
| Code V1 | 1000 | Aluminium durci (seulement pour DTS-60K-V1) |
| Code U | 2000 | Aluminium durci (rayon R3) |
| Précision: | Pour le matériau standard de 5% jusqu'à 100% de la gamme FS: ± 0,5% FS ± 1 chiffre reste la gamme de tension et autre matériel d'étalonnage: ± 3% pleine échelle et ± 1 chiffre |
| Dépassement: | Environ 10% FS* de l'échelle complète sans garantie de précision |
| Protection de surcharge: | 100 % de la plage de tension |
| Memoire pour des courbes matériau: | 1 pour la calibration standard et 4 de plus pour des différentes calibrations |
| Unités de mesure: | Force (commutable): cN, daN, g, kg, N, lb Epaisseur (commutable): mm, inch |
| Principe de mesure: | Pont de jauge de contrainte |
| Traîtement du signal: | Digital, 16 bit A/D convertisseur |
| Fréquence de mesure: | Max. 1 kHz (1000 measurings/sec.), intern 8 kHz |
| Déviation du roulement de mesure: | Max. 0.2 mm |
| Affichage: | Graphique LCD |
| 3 affichages différentes: | Numérique Numérique avec graphique (temps-tension) X-Y-diagramme |
| Actualisation de l'affichage: | Environ 2 fois par seconde |
| Memoire: | MIN, MAX, PEAK, AVG and LAST |
| Damping: | Ajustement éléctronique damping (moyennage) |
| Cal. ajustement: | ± 10 pas par 1 % d'incrément |
| Compensateur épaisseur: | Max. 2.5 mm (pas disponible DTS-200, DTS-50K et DTS-60K-V1) |
| Arrêt automatique: | Après 3 minutes de non-utilisation |
| Coefficient température: | Gain: moins que ± 0.01 % FS* /°C |
| Point zéro: | Moins que ± 0.03 % FS* /°C |
| Plage de température: | 10 – 45 °C |
| Humidité d'air: | 85 % RH, max. |
| Alimentation: | Accumulateur LiPo (environ 40 h d'usage continue), temps de charge environ 3 1/2 h AC adapteur 100 – 240 V AC,adapteur (UE, EU, UK) |
| Matériau du boitier: | Aluminium moulé |
| Dimensions du boitier: | Comme indiqué par le diagrammé ci-dessus |
| Poits, net (gross): | Jusqu`à DTS-50K environ 875 g / 1550 g DTS-60K-V1 environ 1040 g / 2700 g |
