PosiTector RTR Lecteur de bande de réplique - Micromètre à ressort numérique


Fabriqué aux États-UnisLe lecteur de bande de réplique PosiTector (RTR) est un appareil électronique portable qui mesure des bandes de réplique polies TestexTM Press-O-FilmTM afin de fournir des mesures de profil de hauteur de surface avec les creux et les pics.
Il est constitué d’un appareil (Standard ou Avancé) et d’une sonde. Ce micromètre à ressort numérique mesure et enregistre le profil de hauteur de surface avec les creux et les pics en utilisant une bande de réplique.

La bande de réplique fournit un moyen simple pour obtenir une impression d’une surface pour l’analyser. Elle se compose d’une couche de micromousse plastique déformable apposée à un film de polyester incompressible de 50.8 μm d’épaisseur. Lorsqu’elle est comprimée contre une surface rugueuse, la mousse s’affaisse et acquiert une impression, ou une réplique inversée de la surface. Elle est disponible dans plusieurs qualités afin d’adapter les mesures aux diverses gammes de profils.

L’insertion de la bande comprimée (réplique) dans le PosiTector RTR vous donne la mesure de la hauteur maximale moyenne entre les pics et les creux du profil rugueux de la surface.


Features

Positector 6000
Facile à utiliser

  • Navigation dans le menu d’une seule main
  • Fonction RESET qui restaure immédiatement les paramètres d’usine
  • Soustraction automatique, du subtract incompressible de 50.8 µm (2 mil) d'épaisseur, des valeurs de lecture
  • Minimise la charge de travail de l’opérateur en réduisant le nombre nécessaire de répliques à utiliser pour assurer l’exactitude du résultat

Durable

  • Résistant aux solvants, acide, huile, eau et poussière - imperméable
  • Embout de sonde résistant à l’usure
  • Coque de protection en caoutchouc pour absorber les chocs avec clip de ceinture
  • Deux ans de garantie pour le boitîer ET la sonde

Précis

  • Mesure la hauteur (H) et la hauteur linéarisée (HL) (voir encadré vert)
  • Certificat d’étalonnage affichant la traçabilité avec le NIST
  • Cale de vérification fournie pour vérifier la précision
  • Conforme aux normes nationales et internationales comprenant ISO et ASTM

Polyvalent

  • Sondes entièrement interchangeables qui sont compatibles avec TOUS les appareils
  • Langues de l’écran sélectionnables
  • Ecran rétroéclairé à fort contraste pour des environnements lumineux ou sombres
  • Affichage réversible qui permet la visualisation à l’endroit
  • Mils/Microns interchangeable
  • Utilise des piles alcalines ou rechargeables (chargeur intégré)

Puissant

  • Mode statistiques qui affiche/met à jour en continue la moyenne, l’écart-type, l’épaisseur min/max ainsi que le nombre de lectures pendant la mesure
  • Chaque mesure enregistrée est datée
  • Capture d’écran – enregistre et sauvegarde des images d’écran dans la mémoire pour la tenue et l’examen des dossiers
  • Port USB pour la connexion simple et rapide à un ordinateur et pour fournir l’alimentation en continue. Câble USB inclu
  • Clé USB PosiSoft – les graphiques et les données enregistrés sont accessibles en utilisant des navigateurs Web ou des fichiers explorateurs universels pour PC/Mac. Aucun logiciel n’est requis
  • Mises à jour du logiciel via internet, permet de garder votre appareil à jour
  • Connexion à PosiTector.net

Comparaison fonction modèles (version standard/version avancé)
Comparaison Standard
(1)
Advancé
(3)

Écran LCD à contraste élevé

Color screen
Couleur
color screen
Couleur
Caractéristiques Standard
(1)
Advancé
(3)

Mode FAST - vitesse de mesure plus rapide pour une inspection rapide

Mode SCAN - prenez des mesures en continu sans lever la sonde

-

Hi-Lo limite les alertes de manière audible et visible lorsque les mesures dépassent les limites spécifiées

Calculez instantanément la moyenne, l'écart type, l'épaisseur min / max et le nombre de lectures pendant la mesure

Aide à l'écran, graphique en temps réel, invite d'image et notes de lot

-

Caractéristiques et capacité de la mémoire

Standard
(1)
Advancé
(3)

Lecture de la capacité de stockage

250 enregistrements dans un groupe d'enregistrement

10000 engregistrement s jusqu'à 1000 groupes d'enregistrement

Créez des noms de lots significatifs et entrez des notes directement sur l'instrument à l'aide d'un clavier QWERTY à l'écran familier.

-

L'ensemble de fonctionnalités SSPC PA2 détermine si l'épaisseur du film sur une grande surface est conforme aux niveaux min / max spécifiés par l'utilisateur

-

La fonction PSPC 90/10 détermine si un système de revêtement est conforme à une norme de performance IMO pour les revêtements de protection

-

Plusieurs réglages d'étalonnage stockés pour mesurer sur une variété de conditions de substrat

-
Options de connection Standard
(1)
Advanced
(3)

Port USB pour une connexion simple et rapide à un PC et pour fournir une alimentation continue. Câble USB inclus

La technologie WiFi se synchronise sans fil avec PosiSoft.net, télécharge les mises à jour logicielles et se connecte aux appareils mobiles pour des fonctionnalités étendues

-

Technologie sans fil Bluetooth pour le transfert de données vers un PC ou une imprimante portable en option

-
PosiSoft Solutions Standard
(1)
Advanced
(3)

Technologie sans fil Bluetooth pour le transfert de données vers un PC ou une imprimante portable en option

Clé USB PosiSoft Accédez à votre PosiTector comme une clé USB. Affichez et imprimez des lectures et des graphiques à l'aide de navigateurs Web universels PC / Mac ou d'explorateurs de fichiers

PosiSoft.net (anciennement PosiTector.net) Application basée sur le cloud offrant une gestion centralisée des lectures PosiTector

L'application logicielle PosiSoft Mobile Gage est présente dans tous les instruments PosiTector Avancée

-

Caractéristiques
  • Soustrait automatiquement le substrat incompressible de 50.8 µm des lectures
  • Résistant aux solvants, acide, huile, eau et à la poussière – imperméable
  • Mesure la hauteur (H) et la hauteur linéarisée (HL) (voir encadré vert)
  • Mils/Microns interchangeable
  • Chaque mesure enregistrée est datée
  • Minimise la charge de travail de l’opérateur en réduisant le nombre nécessaire de répliques à utiliser pour assurer l’exactitude du résultat
  • Deux ans de garantie sur l’appareil et la sonde
  • Conforme aux normes nationales et internationales comprenant ISO et ASTM
  • Langues de l’écran sélectionnables
  • Mises à jour du logiciel via internet, maintient à jour votre appareil

Spécifications
Principe de mesure : Ressort numérique
Ecran : LCD rétroéclairé et réversible
Sortie de données : IR & USB – Modèles "1" & "3"
Bluetooth – Modèles "3"
Plage de mesure : De 20 à 115 µm
Précision (H) : ± 5 µm
Résolution : ± 1 µm
Diamètre Anvil : 6.3 mm
Pression Anvil : 110 g-force (1.1 Newtons)
Dimensions : 152 mm x 61 mm x 28 mm
Poids : 140 g sans les piles
Garantie : 2 ans

Kit complet

Le set PosiTector RTR comprend :

  • L’appareil PosiTector (Standard ou Avancé)
  • La sonde PosiTector (RTR-H)
  • L’outil de polissage en acier inoxydable
  • Cartes de nettoyage (5)
  • Mastic de nettoyage de surface
  • Cale de vérification
  • Protection d’objectif
  • Dragonne
  • 3 piles alcalines AAA
  • Livret d’instruction, guide rapide
  • Étui de protection en caoutchouc avec clip de ceinture
  • Mallette de transport en nylon avec bandoulière
  • Câble USB
  • Certificat d’étalonnage et de traçabilité au NIST
  • Compte PosiSoft.net


Comment fonctionne-t-il?

Préparation de la surface à tester
Complete kit Localisez un endroit représentatif pour effectuer la mesure. Nettoyez la surface à tester.

Nous recommandons l’utilisation du mastic de nettoyage pour enlever la poussière, débris ou matière résiduelle de la surface.

Appuyez fermement le mastic sur la surface en utilisant vos doigts, puis retirer.



Polir la bande de réplique (créer une réplique)
Sélectionnez la catégorie appropriée de la bande de réplique en fonction du profil de la cible (Coarse ou X-Coarse). Voir les instructions de la bande pour informations.

Retirez une bande unique de réplique de sa protection. Un cercle de papier « œil de bœuf » doit rester sur la protection (il n’est pas utilisé pour la mesure).

Appliquez la bande de réplique sur la surface granulée. Appuyez sur les extrémités adhésives du papier pour la maintenir fermement en place pendant le processus de polissage.

Complete kit Compressez fermement le film de réplique en utilisant l’extrémité arrondie de l’outil de polissage en acier inoxydable inclus. Appliquez une pression suffisante dans un mouvement de frottement circulaire et horizontal-vertical afin de produire une réplique avec une apparence granulée uniforme. Cela prend normalement de 30 à 60 secondes pour comprimer complètement toutes les parties du film sur la plupart des surfaces. En général, trop de compression est plus sûr que pas assez.

Après le polissage, retirez la bande de réplique de la surface.

Préparation du PT-RTR
Nettoyez les surfaces de mesure (anvils) en utilisant la carte de nettoyage inclue. Glissez la carte à travers l’ouverture plusieurs fois, tout en appuyant fermement sur les deux boutons de la sonde, pour éliminer les particules de poussière et de bande adhésive résiduelle.

Complete kit Allumez le PosiTector RTR en appuyant au centre du bouton de navigation. Une image apparait indiquant que la sonde doit être initialisée.

Appuyez simultanément et maintenez fermement les deux boutons de la sonde jusqu’à ce que l’appareil émette un bip sonore et que les flèches pointent vers l’extérieur. Ne rien placer dans l’ouverture de mesure au cours de cette procédure.

Mesurez la cale de vérification inclue pour contrôler la précision.

Assurez-vous que la catégorie appropriée de la bande de réplique C ou XC, soit correctement affichée dans le coin supérieur gauche de l’écran LCD.

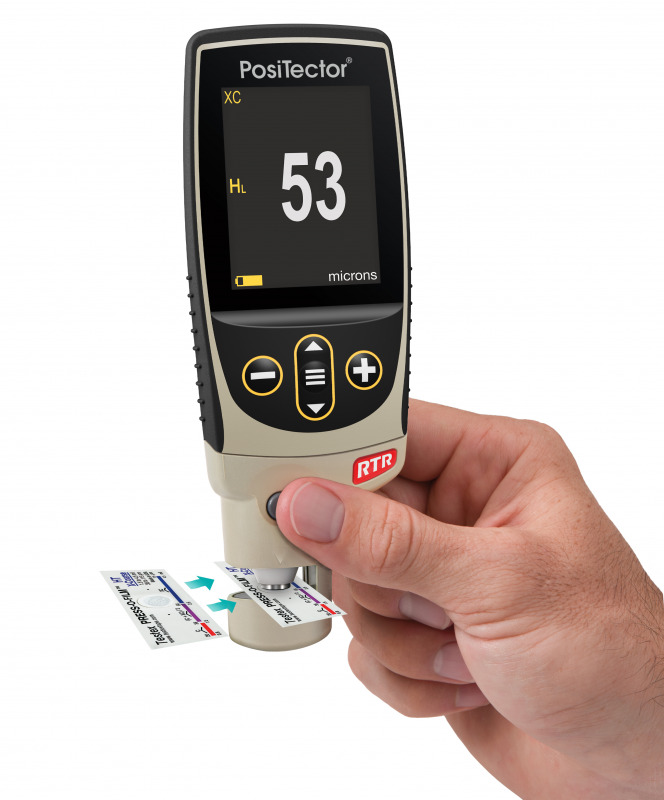

Insérez la bande de réplique polie dans l’ouverture de mesure. Assurez-vous que la bande soit correctement positionnée de telle sorte que la région polie est centrée dans l’ouverture de la sonde avec l’adhésif (collant) vers le bas.

Complete kit

Pour positionner la bande, déplacez la bande de réplique Testex™ Press-O-Film™ vers l’arrière de la sonde puis alignez les deux points (imprimés sur la bande de réplique) avec les flèches situées sur les deux côtés de l’ouverture de mesure.

Complete kit

Si vous utilisez une ancienne bande de réplique Testex™ Press-O-Film™ qui ne dispose pas de points imprimés, alignez simplement en centrant la bande dans l’ouverture de mesure.

Une fois positionnée, appuyez fermement, simultanément, sur les deux boutons de la sonde puis maintenez jusqu’à ce que le PosiTector RTR émette un bip sonore et que la mesure soit affichée. Pendant la mesure, une pression anvil constante est appliquée à la bande de réplique, indépendamment de la force qui est appliquée sur les deux boutons.

The PosiTector RTR soustrait automatiquement l’épaisseur de 50.8 µm (2 mil) incompressible du film de polyester. Aucun autre réglage n’est nécessaire.



Bande de réplique Testex™ Press-O-Film™

Testex La bande de réplique fournit un moyen simple pour obtenir une impression d’une surface pour l’analyser. Elle se compose d’une couche de micromousse plastique déformable apposée à un film de polyester incompressible de 50.8 μm d’épaisseur. Lorsqu’elle est comprimée contre une surface rugueuse, la mousse s’affaisse et acquiert une impression, ou une réplique inversée de la surface. Elle est disponible dans plusieurs qualités afin d’adapter les mesures aux diverses gammes de profils.

Complete kit

Testex L’insertion de la bande comprimée (réplique) dans le PosiTector RTR vous donne la mesure de la hauteur maximale moyenne entre les pics et les creux du profil rugueux de la surface.

L’appareil soustrait automatiquement l’épaisseur du substrat en polyester des mesures.


Accessoires

Replica Tape Press-O-Film


  • Coarse / R-Press = de 20 à 64 microns
  • X-Coarse / R-Pressx = de 40 à 115 microns
  • Couche de micromousse plastique déformable apposée à un film en polyester imcompressible de 50.8 µm d’épaisseur
  • 50 pièces (impressions) par rouleau

Plus de détails

Replica Tape Press-O-Film 127188

Surface Cleaning Putty


  • Pâte de nettoyage
  • 1 paquet = 5 pièces
  • Pour nettoyer les surfaces de test

Plus de détails

Surface Cleaning Putty  127189

Achetez maintenant
Produits

Nom du produit
Prix
Quantité
PosiTector RTR - Standard - PosiTector RTR Replica Tape Reader Standard
€ 679,00
PosiTector RTR - Advanced - PosiTector RTR Replica Tape Reader Advanced
€ 1.081,00

Accessoires

Nom du produit
Prix
Quantité
R-PRESS - RTR-RPRESS Replica tape Coarse (20 - 64 microns)
€ 43,00
R-PRESSX - RTR-RPRESSX Replica tape Extra Coarse (40 - 115 microns)
€ 43,00
RTR-PUTTY-5 Cleaining Putty 5 pieces
€ 24,00
RTR-CLEAN-20 Cleaning Card 20 pieces
€ 36,00
Tous les prix mentionnés sont hors T.V.A. et hors frais de port.
