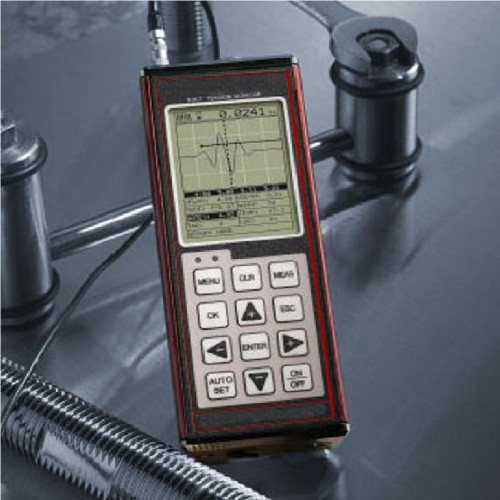

TI-MAX Mesureur de tension de boulon


Fabriqué aux États-UnisLe TI-MAX, mesureur par ultrasons de tension de boulons, définit, selon les techniques les plus récentes, la mesure de l'élongation réelle produite par le serrage d'un élément de fixation fileté.

Le TI-MAX peut mesurer, avec une grande précision, l'élongation dans les fixations de pratiquement tous matériaux de longueur de 1,3 cm à 120 cm. La mesure est réalisée en déterminant la variation du temps de transit, d'une onde de choc d'ultrasons le long de la fixation qui est serrée par n'importe quelle méthode.

Le micro-ordinateur, à bord, interprète automatiquement cette mesure pour indiquer la durée (nanosecondes), l'élongation, la charge, l'effort, ou le % de contrainte à partir de l'élongation d'une fixation.




Caractéristiques
  • La première solution, à ultrasons, économique disponible sur le marché.
  • Compare graphiquement la forme d'onde entre boulons armés et non-armés.
  • Options d'affichage - RF, rectifié, lecture avec de grands chiffres et barres limites.
  • Surveille vos boulons lors d'arrêts périodiques durant la durée de vie de la fixation.
  • Quantités de mesure - durée (nanosecondes), élongation, charge, stress et % de contrainte.
  • Résolution d'affichage : 1/8"VGA 240 x 160 Pixel
  • Mémorise 8000 mesures et formes d'ondes dans différents groupes.
  • Régression linéaire intégrée ou vecteurs pour optimiser les mesures de charge.
  • La fonction auto optimise la détection et actualise automatiquement l'affichage.
  • L'alarme de limites basse/haute fonctionne en collaboration avec le port de données et un dispositif externe d'arrêt de pompe.

Accessoires

TICC-MVX Etui de protection pour mesureurs à ultrasons


  • Fabriqué en nylon très résistant
  • Attache ceinture inclue
  • Dragonne et sangle épaule incluses

Plus de détails

TICC-MVX Etui de protection pour mesureurs à ultrasons 126247

CF-AN Fluide de couplage


  • Utilisé pour créer un couplage ultrasons entre la sonde et le matériau à tester
  • Disponible en différents volumes - 125ml / 250ml / 500ml / 1l / 5l / 25l

Plus de détails

CF-AN Fluide de couplage 126455

Piles AA rechargeables Li-Ion via USB vers USB-C


  • Batterie rechargeable Li-Ion
  • Tension stable de 1,5 V sur 95% du temps d'exécution
  • Chargé via le câble USB vers USB-C

Plus de détails

Piles AA rechargeables Li-Ion via USB vers USB-C 127554

Kit complet

Le TI-MAX est livré dans un set complet comprenant :
- le mesureur TI-MAX
- 2 piles AA
- un flacon de fluide de couplage (120 ml)
- USB câble de connexion
- Lemo to Microdot cable de sonde

- Logiciel de Windows
- Mallette de transport
- Mode d'emploi

Les sondes de mesure et les câbles ne sont pas inclus.



Spécifications
Plage de mesure :Boulons : de 25,4 mm à 122 cm
Durée de mesure :Nanosecondes
Elongation :Variation en longueur (pouces/mm)
Charge :Charge appliquée (pounds kIP ou kN kiloNewtons)
Tension :Force pour une unité de surface de tension appliquée (pounds kPSI ou megapascals MPa)
Tension en % :Pourcentage de la tension appliquée mm (pouces par pouce ou mm par mm)
Résolution :+/- 0,0001 mm (0,00001 pouce)
Plage de vitesse :De 1250 à 9999 mètres/s
Etalonnage :Fixe, unique et en option sur deux points zéro.
Choisissez le type de matériau du boulon à partir d'une liste définie ou personnalisée
Unités de mesure :Métrique ou anglais, Celsius ou Fahrenheit
Modes de mesure :Pulse-Echo (standard)
Pulse-Echo avec porte (réglage fin)
Impulsion :Impulsion avec onde carrée, largeur d'impulsion réglable (épis, fine, large)
Récepteur :Contrôle manuel ou automatique du gain avec une plage de 40dB
Timing :10 bit, numériseur 250 MHz
Modes d'affichage :A-scan - rectifié +/- (vue moitié onde) ou RF (vue forme d'onde entière)
Limites alarmes : Réglage des tolérances hautes et basses avec un bip sonore, visualisation de la barre de scan et des LED
Enregistreur des données (interne) :8000 valeurs (total), plusieurs groupes de boulons. Enregistre à la fois les formes d'onde, nanosecondes, élongation, charge, stress et contrainte pour chaque valeur
Mémoire :16 megabit, ram non volatile
Transducteur :Element simple (de 1 à 10 MHz et de 1/8" à 1" de diamètre)
Longueur du câble du transducteur :3 mètres (des longueurs personnalisables sont disponibles sur demande)
Sonde de température :Compensation automatique de température
Réglage de la mémoire :64 réglages personnalisables par l'utilisateur. Les réglages d'usine peuvent aussi être modifiés par l'utilisateur
Porte :Des portes sont utilisées pour ajuster avec précision où le point de détection apparait
Réglage automatique :Localise la détection du signal, optimize le paramètre du gain et règle l'affichage afin de montrer automatiquement la forme de l'onde et le point de détection
Etalonnage du champs :Vecteur et régression linéaire. Inclu, étalonnage d'usine, traçabilité aux normes nationales
Alimentation :Trois piles alcalines de 1,5 V ou cellules 1,2 V NiCad AA

Fonctionnement type de 150 heures sur les piles et de 100 heures sur NiCad (chargeur non inclu)
Dimensions :63,5 mm (l) x 165 mm (h) x 31,5 (p) mm
Poids :380 g (avec piles)
Température de fonctionnement :De - 10 à 60 °C

Téléchargements

Achetez maintenant
Produit

Nom du produit
Prix
Quantité
126703
TI-MINIMAX-C Bolt Tension Gauge (BT1-DL)
€ 4.018,00

Accessoires

Nom du produit
Prix
Quantité
135572
CF-AN-250ml Agent de couplage ultrasonore 250ml
€ 15,00
126366
TICC-MVX Nylon Protective Pouch for TI-Series Large
€ 98,00
133228
BATT-RC4AA-WC Lot de 4 piles rechargeables 2100 mAh AA Ni-MH et kit de chargeur
€ 35,00
126906
X-000-0010 (3" and 6" Certified Cal Bars)
€ 656,00
130352
N-110-0020 Transducer Cable, Lemo to microdot Single ( 3 meter)
€ 98,00
126774
T-700-4405 1/8" 10MHz TI-MAX Probe Magnetic
€ 864,00
132198
T-702-1405 1/4" 2.25mHz TI-MAX Probe Magnetic
€ 864,00
126854
T-702-2405 1/4" 5 MHz TI-MAX Probe Magnetic
€ 864,00
132199
T-702-4405 1/4" 10mHz TI-MAX Probe Magnetic
€ 886,00
133047
T-703-1405 - 3/8in, 2.25 Mhz TI-MAX Probe Magnetic
€ 875,00
132200
T-703-2405 3/8" 5mHz TI-MAX Probe Magnetic
€ 875,00
132201
T-704-1405 1/2" 2.25mHz TI-MAX Probe Magnetic (for Steel Bolts up to 1.3 Meter length)
€ 886,00
132202
T-704-2405 1/2" 5mHz TI-MAX Probe Magnetic
€ 886,00
130240
T-706-1405 3/4" 2.25 MHz TI-MAX Probe Magnetic
€ 946,00
132203
T-706-2405 3/4" 5 mHz TI-MAX Probe Magnetic
€ 946,00
126855
A-156-8001 Capteur de température
€ 612,00
132197
T-700-2405 1/8" 5mHz TI-MAX Probe Magnetic
€ 842,00
139547
Piles AA rechargeables Li-Ion - 4 pièces (avec câble USB vers USB-C)
€ 25,00
Tous les prix mentionnés sont hors T.V.A. et hors frais de port.
Statut du produit : Disponible: 1 - 3 jours, Delai: 1 - 3 semaine(s), commande spéciale sur demande
