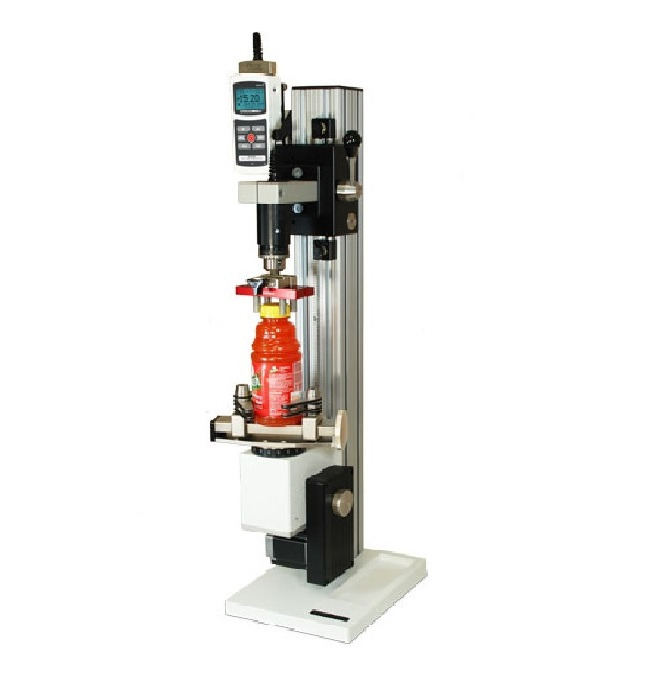

CAP-TSTM Banc de test de couple pour bouchon, motorisé


Fabriqué aux États-Unis6 plages sont disponibles

Le banc de test motorisé CAP-TSTM est conçu pour réaliser des mesures de couple d'ouverture et de fermeture sur des bouchons, couvercles, etc...

La rotation motorisée dans le sens horaire et antihoraire permet une grande précision et reproductibilité des mesures. La conception modulaire polyvalente du banc permet d'adapter différentes fixations, de plus, un curseur à levier avec des blocages de déplacement facilite l'insersion et le retrait rapide et efficace d'échantillons. Le banc comprend un plateau de chargement avec des trous taraudés pour le montage d'attaches et de fixations personnalisées. Il dispose aussi d'un indicateur d'angle réinitialisable.

Limites de taille du récipient :

Diamètre du bouchon : 16.5 - 45.7 mm (0.65 - 1.80 in)
Diamètre du récipient : 0 - 122 mm (0 - 4.8")
Hauteur du récipient : 0 - 225 mm (0 - 9")

* Des fixations en option et une extension de la colonne sont disponibles pour pouvoir s'adapter à des récipients plus larges, sur demande.


Caractéristiques
  • Rotation motorisée dans le sens horaire et antihoraire pour des tests précis et reproductibles
  • Plateau de couple avec trous taraudés pour le montage de fixations et attaches
  • Pas de variation de la vitesse avec la charge
  • Indicateur angulaire digital, en option, qui affiche des angles dans le sens horaire ou antihoraire avec une résolution de 0.1° pour approximativement 278 rotations, mise à zéro avec le bouton "zéro"
  • Capacité de 1150 Ncm
  • Certificat d'étalonnage et de traçabilité NIST inclus

Plages de tension
ModelRanges Résolution
CAP-TSTM-10z 10 ozin
7 kgFmm
7 Ncm
0.01 ozin
0.005 kgFmm
0.005 Ncm

CAP-TSTM-20z 20 ozin
14 kgFmm
14 Ncm
0.02 ozin
0.01 kgFmm
0.01 Ncm

CAP-TSTM-50z 50 ozin
36 kgFmm
35 Ncm
0.05 ozin
0.05 kgFmm
0.05 Ncm

CAP-TSTM-12i 12 lbin
140 kgFmm
135 Ncm
0.01 lbin
0.1 kgFmm
0.1 Ncm

CAP-TSTM-50i 50 lbin
580 kgFmm
570 Ncm
0.05 lbin
0.5kgFmm
0.5 Ncm

CAP-TSTM-100i 100 lbin
1150 kgFmm
1150 Ncm
0.1 lbin
1 kgFmm
1 Ncm


Dimensions
Dimensions-CAP-TSTM

Dimensions-CAP-TSTM

Dimensions-CAP-TSTM

Dimensions-CAP-TSTM


Spécifications
Plage de vitesse :0.3-8.6 RPM (4-52°/s)
Précision de la vitesse :± 5 % (Contrôle de la vitesse digitale, en option pour une plus grande précision)
Distance de gorge :104 mm (4.10")
Diamètre maximum du bouchon :89 mm / 3.5"
Réglage manuel :12º
Déplacement max. du banc :394 mm (15.5")
Pas de déplacement du banc :26.6 mm (1.047")

Produits associés

Series-3I Afficheur force/couple perfectionné


  • Capteurs interchangeables de force et de couple avec la technologie Plug & Test™
  • Taux d'échantillonnage de grande vitesse : 2 000 Hz

Plus de détails

Series-3I Afficheur force/couple perfectionné

Series-7I Afficheur force/couple perfectionné


  • Capteurs interchangeables de force et de couple avec technologie plug & Test (capteurs vendus séparément)
  • Capture en continue des données jusqu’à 5 000 points de données, à 14 000 Hz max, téléchargeables vers un PC
  • 5 unités de mesure, plus coefficient de friction et unités définies par l’utilisateur avec choix du nom
  • Taux d’échantillonnage de grande vitesse 14 000 Hz

Plus de détails

Series-7I Afficheur force/couple perfectionné

R51 Series Capteurs de couple universel


  • Compatible avec les indicateurs digitaux de séries 7i, 5i et 3i
  • Connecteur unique Plug & TestTM qui contient toutes les données d'étalonnage et de configuration
  • Protection surcharge exceptionnelle

Plus de détails

R51 Series Capteurs de couple universel

CAP-TT01 Contrôleur de couple de bouchon


  • Pinces ajustables et mâchoires en option pour s'adapter à une large variété de formes et de tailles d'échantillons
  • Sortie automatique, enregistrement de données et mise à zéro automatique lors du retrait du bouchon ce qui permet d'automatiser le processus du test
  • Protection par mot de passe qui permet d'éviter les changements non-autorisés

Plus de détails

CAP-TT01 Contrôleur de couple de bouchon

CAP-TT03 Couplemètre à bouchon portable


  • Pour des diamètres de bouchon de 16.5 à 39.0 mm
  • Taux d'échantilonnage élevé de 2 000 Hz
  • Sortie USB de simple lecture des données

Plus de détails

CAP-TT03 Couplemètre à bouchon portable

CAP-TT05 Mesureur de couple universel


  • Les trous filetés ne sont pas percés à travers la plaque, pour une protection contre les débris et les liquides
  • Sorties RS-232, USB, Mitutoyo et analogique
  • Détection du premier/second couple maximal pour tester, l’outil de mesure, le bouchon de la bouteille ainsi que d’autres applications

Plus de détails

CAP-TT05 Mesureur de couple universel

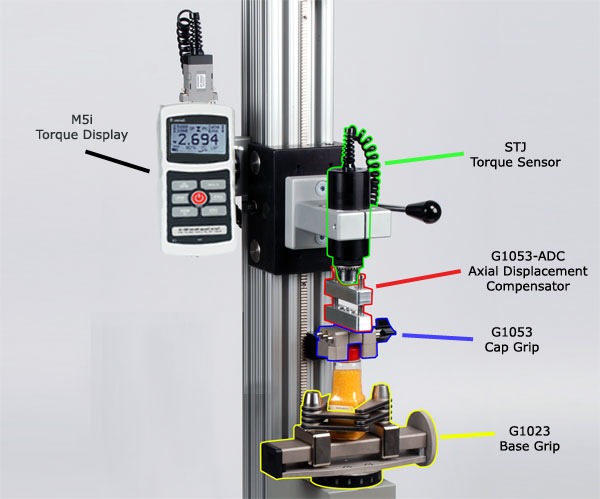

Système complet
Le CAP-TSTM est vendu comme un système de test complet comprenant les éléments suivants :

TSTM - Banc de test de couple motorisé
BGI - Unité d'affichage de la force/couple
STJ - Capteur de couple

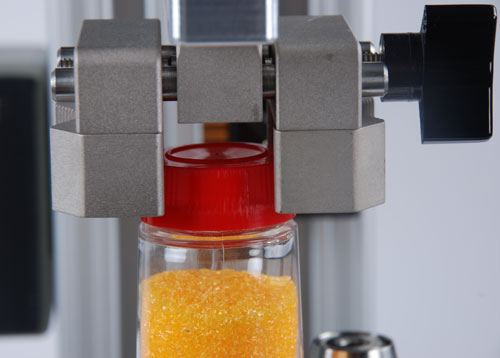

G1053 - Fixation du bouchon
G1053-ADC - Compensateur de déplacement axial

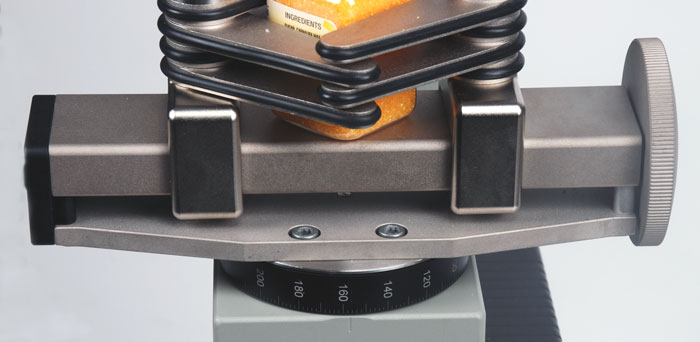

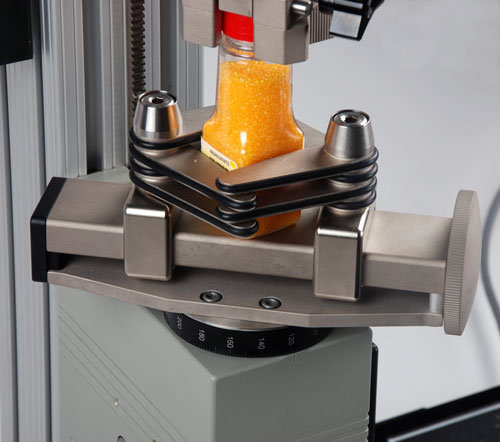

G1023 - Base de fixation
11-1042 - Module de protection contre les surcharges

Accessoires en option
TST001 - Indicateur angulaire digital
09-1090 - Câble de point de seuil


Achetez maintenant
Produits

Nom du produit
Prix
Quantité
131987
CAP-TSTM-50z Motorized Cap Torque Testing System

131988
CAP-TSTM-12i Motorized Cap Torque Testing System

131989
CAP-TSTM-50i Motorized Cap Torque Testing System

131990
CAP-TSTM-100i Motorized Cap Torque Testing System


Accessoires

Nom du produit
Prix
Quantité
130524
15-1004 MESUR gauge, single license
€ 540,00
130819
15-1005 Logiciel d'analyse de charge et de déplacement MESURgauge PLUS, 1 licence
€ 684,00
Tous les prix mentionnés sont hors T.V.A. et hors frais de port.
Statut du produit : Disponible: 1 - 3 jours, Delai: 1 - 3 semaine(s), commande spéciale sur demande
