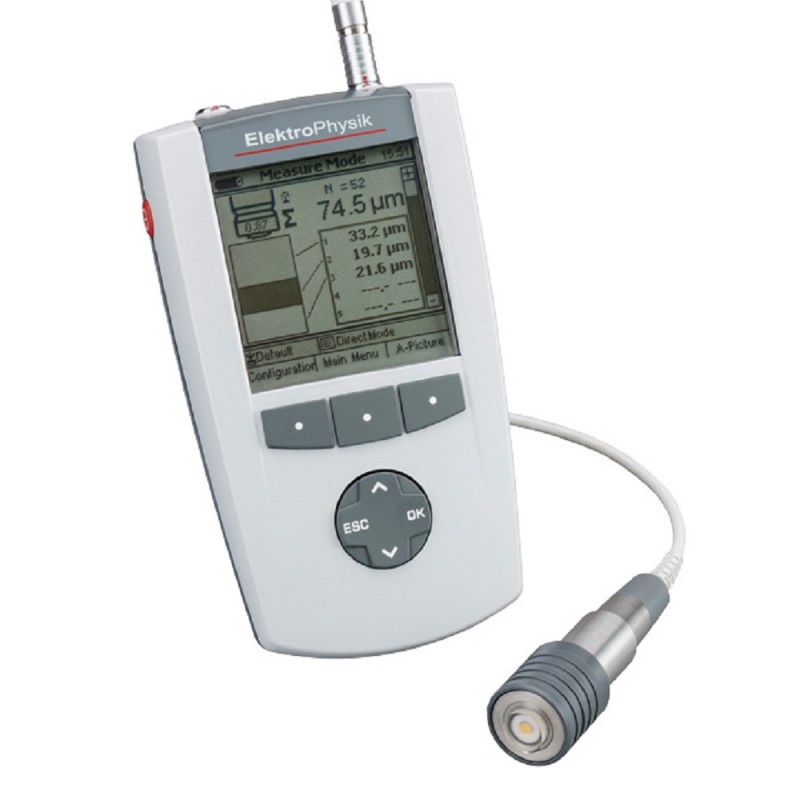

QUINTSONIC Jauge d’épaisseur de revêtement par ultrasons


Fabriqué en AllemagneLa jauge d’épaisseur de revêtement par ultrasons est un nouvel appareil portable spécialement conçu pour des mesures non destructives d’épaisseur de revêtement de peintures, vernis, plastiques et d’autres revêtements isolants appliqués sur le bois, le plastique, le verre, céramiques etc. ainsi que pour des couches de polymères sur des métaux. Jusqu'à présent, ces matériaux ne pouvaient être mesurés qu’avec des méthodes destructives.

Le QuintSonic permet de mesurer l'épaisseur de 5 revêtements en une seule opération.

La jauge offre comme particularité, la possibilité de mesurer l’épaisseur totale ainsi que les couches individuelles d’un système multicouche en une seule opération de mesure. La jauge d’épaisseur de revêtement Quintonic mesure des couches uniques ou des multicouches jusqu’à une épaisseur totale de 500 μm. Cet appareil robuste est approprié pour une utilisation en laboratoire, en production et sur site.

En tant que premier équipement de la sorte, le QuintSonic permet de mesurer des revêtements sur des plastiques à renfort fibre de carbone tels que CFRP, WPC et GFRP.

L'évaluation intelligente du signal à ultrasons permet l'enregistrement rapide des valeurs mesurées avec 40 mesures par minute.





Caractéristiques
  • Mesures d’épaisseur de revêtements non destructives
  • Convient pour des revêtements jusqu'à une épaisseur de 500 μm
  • Jauges de mesure robustes pour une utilisation en laboratoire, en production et sur site
  • Mesure l’épaisseur totale ainsi que l’épaisseur de couche individuelle d’un système multicouche en une seule opération
  • Stockage et documentation des valeurs de mesure
  • Réglage de limites avec avertissement optique et acoustique lorsque les limites sont dépassées
  • Conforme à DIN ENISO 2808 et ASTM D6132

Kit complet

La jauge d’épaisseur de revêtement ultrasons QuintSonic est fournie dans un kit complet, comprenant :

  • Jauge d’épaisseur de revêtement QuintSonic
  • Capteur SIDSP®
  • Câble du capteur
  • Logiciel QSoft Professional
  • Câble USB pour le QuintSonic
  • Boîtier en plastique
  • Liquide de couplage, 100 g
  • Manuel d’utilisation
  • Echantillon d'un revêtement monocouche pour vérifier l'appareil


Plage de mesure / Résolution / Précision
(vitesse ultrasons de 2375 m/s dans toutes les couches)
No. Plage de mesure Résolution Précision
1: 356 µm 0,25 µm 0,25 µm
2: 890 µm 0,5 µm 0,5 µm
3: 1.900 µm 1 µm 1 µm
4: 3.900 µm 2 µm 2 µm
5: 7.500 µm 4 µm 4 µm

Spécifications
Principe de mesure : Méthode d'impulsion à ultrasons
Epaisseur minimale de la couche : approx. 10 µm (selon la vitesse ultrasons dans la couche)
Nombre de couches :jusqu'à 5 couches dans une mesure
Durée du cycle de mesure :approx. 1 s
Capacité de mémoire :max. 250.000 valeurs de mesure dans au max. 300 lots
Evaluation statistiques :n, x-, s, kvar, max, min, avec heure et date d’impression et de lecture
Paramètre de limite :Avec avertissement optique et sonore lorsque les limites sont dépassées
Interfaces :Infrarouge (IrDA® 1.0), USB (en option RS-232 via un câble adaptateur supplémentaire)
Alimentation :4 x piles AA / LR06
Chargeur :90 V à 264 V (durée de charge : 4 heures)
Température de fonctionnement :5 °C - 50 °C
Surface de mesure :5 mm Ø
Surface de contact : 10 mm Ø
Rayon minimal de courbure : convex:50 mm / concave: -
Nombre de séries de test : 300
Unités de mesure : µm, mm, mils
Normes internationales :DIN EN ISO 2808
Traitement du signal :Capteur numérique intégré, traitement du signal 32 bit (SIDSP®)
Dimensions et poids :Jauge : 153 mm x 89 mm x 32 mm / 310 g
Sonde : Ø25 mm x Ø60 mm / 80 g

Achetez maintenant
Produit

Nom du produit
134328
QuintSonic 7 Complete Kit

Tous les prix mentionnés sont hors T.V.A. et hors frais de port.
Statut du produit : Disponible: 1 - 3 jours, Delai: 1 - 3 semaine(s), commande spéciale sur demande
