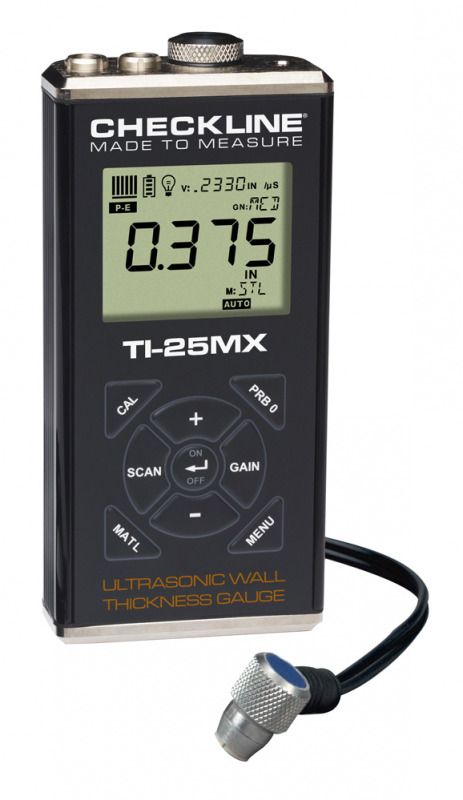

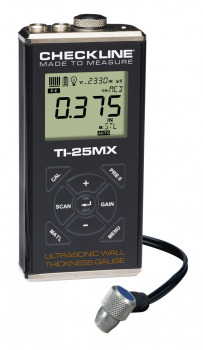

TI-25MX jauge d'épaisseur de paroi réglable par ultrason


Fabriqué aux États-Unis

La TI-25MX est une jauge d'épaisseur de paroi en aluminium extrudé à haute performance, spécialement conçue pour résister aux environnements industriels difficiles.

Le boîtier est anti-choc et étanche aux influences environnementales (IP65), comme sa sonde qui peut être immergée dans l'eau. En outre, toute notre série TI bénéficie d’une garantie limitée de 5 ans.

Les applications typiques incluent les tests non destructifs de corrosion et de piqûres sur les tuyaux, les réservoirs, les chaudières, le verre et des nombreuses autres applications.

La TI-25MX combine les meilleures caractéristiques de la TI-25SX, telles que la sélection de 8 vitesses de son pré-réglées, les deux vitesses de son programmables et le réglage libre de la vitesse du son à l’aide du keypad, pour étalonner cet appareil  avec un échantillion d'une mesure d'épaisseur connue. De plus, une calibration en deux points avec deux épaisseurs connues peut être réalisée pour améliorer la précision sur une large plage de mesure. La vitesse optimale du son est calculée automatiquement pour assurer une précision et une linéarité optimale.

La vitesse du son, qui peut être réglée directement sur l'unité entre 305 et 18 542 m/s, permet de déterminer rapidement et avec précision les épaisseurs de paroi de plus de 40 matériaux. La plage de mesure est de 0,63 -150 mm (jusqu'à 914 mm en fonction de de la sonde et du matériau) avec une résolution de 0,01 mm.

La TI-25MX offre également un balayage de surface en plus d’un mode de mesure unique. En mode de balayage, la tête de la sonde peut être guidée sur une grande surface. La plus petite valeur mesurée est enregistrée pendant le balayage et affichée directement sur l'écran.

En raison de sa conception simple et de sa navigation conviviale, cette jauge d'épaisseur de paroi convient tout aussi bien aux utilisateurs expérimentés qu'aux utilisateurs inexpérimentés.



Caractéristiques
  • Plage de mesure:
    0,63 - 150 mm (avec sonde standard) - 0,63 - 914 mm (en fonction de la sonde et du matériau)
  • Résolution: 0.01 mm
  • Unité de mesure commutable entre mm et inch
  • Étalonnage en 2 points sur des échantillons d'épaisseur connue pour une précision et une linéarité maximales
  • Incrément (gain) réglable pour un réglage précis des matériaux difficiles et des applications
  • Scan de surface avec 100 mesures par seconde
  • La barre d'état fournit des informations sur la stabilité de la mesure
  • Informations étendues sur l'écran LCD rétro-éclairé
  • Mesure d'écho d'impulsion
  • Certificat d'étalonnage traçable NIST inclus
  • Tableau de commande à membrane scellée résistant à l'eau et aux produits pétroliers
  • Classé IP65
  • 5 ans de garantie

Applications types
Applications types

Fonctions additionnels

Mise à zéro: Mise à zéro automatique ou manuelle de la sonde de test.

Diamètre de la sonde: Spécifiez le diamètre de la sonde pour une linéarité accrue.

Scan de surface à grande vitesse: Renvoie la valeur la plus basse détectée lors d'un balayage à 100 Hz.

Etalonnage en 2 points:  Détermine automatiquement la vitesse du son correcte à partir d'un étalonnage sur 2 échantillons d'épaisseur connue.


Limites de mesure
Rayon minimal pour surfaces convexes Rayon minimal pour surfaces convexes 8.89 mm
Rayon minimal pour surfaces concaves 76.2 mm
Rayon minimal pour surfaces concaves Hauteur minimale 25.0 mm
Diamètre minimal de l’échantillon Diamètre minimal de l’échantillon 3.8 mm
Epaisseur minimale du substrat - F Epaisseur minimale du substrat - F -
Epaisseur minimale du substrat - NFe -

Kit complet

La TI-25MX vient dans un ensemble complet avec tout ce dont vous avez besoin pour commencer. L'ensemble comprend:

  •           Jauge d'épaisseur de paroi TI-25MX
  •           Échantillon d'ultrason
  •           Fluide de couplage 120ml
  •           Certificat d'étalonnage traçable NIST
  •           2 piles AA
  •           Manuel d'utilisation


Accessoires

A-302-6002 Couvercle de protection pour jauges d'épaisseur de paroi série TI



    Plus de détails

    A-302-6002 Couvercle de protection pour jauges d'épaisseur de paroi série TI 127313

    Catégorie Sondes


    Sur cette page il y a les pièces détachées/sondes de remplacement du mesureur d'épaisseur de revêtement.

    Plus de détails

    Catégorie  Sondes 0

    Spécifications
    Plage de mesure:Plage de mesure:
    0,63 - 150 mm (avec tête d'essai standard) - 0,63 - 914 mm (en fonction de la tête d'essai et du matériau)
    Résolution:0,01 mm
    Mode de mesure:Pulse-Echo (P-E)
    Vitesse du son:Réglable de 305 à 18 542 m / s
    Affichage:Grand écran LCD avec 4,5 chiffres de 1,3 cm de haut - Rétro-éclairage réglable
    - Division en segments individuels, restitution claire des informations avancées
    Afficher le taux de rafraîchissement:10 Hz
    Taux d'impulsions:200 Hz (200 impulsions / sec)
    Incrément: Plage de 40-52 dB par incréments de 3 dB
    Tête de la sonde (standard):T-102-3300 Tête de sonde à deux éléments 1/4 ", 5 MHz - Surface de contact de 17 mm (5/8") en PEEK (polyéthyléthylcytone)
    Tête de la sonde (optionnel):1 - 10 MHz, 3/16 "à 1 pouce
    Câble sonde:Câble imperméable de 1,2 m de long avec connexions non polarisées
    Câble d'alimentation:2x piles alcalines 1,5 V, 1,2 V NiCad et 1,5 V lithium AA
    Autonomie de la batterie::45 heures d'utilisation continue
    Limites de température:Environnement: -30 - 75 ° C
    Matériau: -20 - 100 ° C
    Sondes pour températures plus élevées disponibles
    Classe de protection IP:IP65
    Boîtiers:Boîtiers en aluminium extrudé avec embouts revêtus de nickel (joint scellé)
    Dimensions:63,5 x 31,5 x 131,3mm (LxlxH)
    Unités de mesure:Mm et pouces sélectionnables
    Poids:308 Gramm
    Certification:NIST traçable et MIL-STD-45662A
    Certifié CE
    Garantie:Appareil: 5 ans pour la tête d’essai: 90 jours

    Achetez maintenant
    Produits

    Nom du produit
    Prix
    Quantité
    136622
    TI-25MX Mesureur d'épaisseur de paroi
    € 1.499,00
    136942
    TI-25MX-WOP Appareil de mesure d'épaisseur de paroi à ultrasons sans sonde
    € 1.235,00

    Accessoires

    Nom du produit
    Prix
    Quantité
    136674
    A-302-6002 - Capot de protection en caoutchouc pour la petite série TI
    € 99,00
    Tous les prix mentionnés sont hors T.V.A. et hors frais de port.
    Statut du produit : Disponible: 1 - 3 jours, Delai: 1 - 3 semaine(s), commande spéciale sur demande
