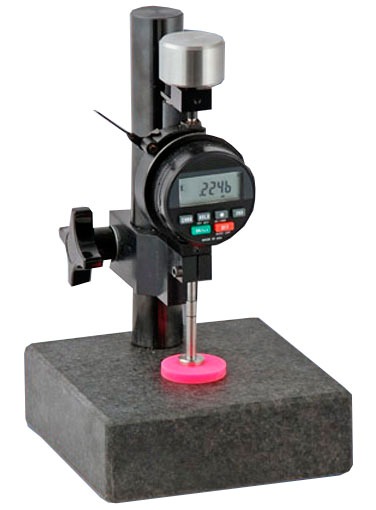

MTG Jauge d'épaisseur de matériaux


Fabriqué aux États-UnisLa jauge d'épaisseur MTG mesure de façon précise et pratique l'épaisseur sur le caoutchouc, tissus, mousses, rubans/films et sur un large assortiment de matériaux souples. L'instrument fonctionne avec un pied presseur (palpeur) d'un diamètre/surface spécifique associé à une masse prédéterminée comme noté sur la norme ASTM D 3767.

Le MTG est livré avec un pied presseur de 16 mm de diamètre et une masse de 212 g. Cette configuration est utilisée en général pour tous les matériaux en caoutchouc avec une dureté au maximum de 35 IRHD. D'autres dimensions de pieds et de masses associées sont disponibles en option. Vous trouverez les détails ci-dessous.

Plage de mesure : 0-25 mm
Résolution : 0,002 mm

Des pieds et masses personnalisés peuvent être fabriqués pour couvrir une large gamme d'applications. Veuillez nous contacter pour plus d'infos.

L'indicateur électronique certifié comprend 3 formats de sortie de données SPC, mesure en unités métriques ou anglaises, garde la valeur maximale en mémoire, s'arrête automatiquement et est équipé d'un levier à gauche. La base en granit certifiée en laboratoire (150 x 160 x 50 mm) garantit une surface plane, lisse et dure pour des mesures précises et reproductibles. L'indicateur est monté sur une colonne de 200 mm de hauteur dont la position peut être facilement ajustée suivant l'échantillon à mesurer.

Un câble série de sortie ainsi qu'un logiciel fonctionnant sur windows sont disponibles en option pour le transfert, l'enregistrement et le traitement des données.



Caractéristiques
  • Le levier à gauche permet de lever le pied pour le placement de l'échantillon.
  • Unités sélectionnables par l’utilisateur en pouces ou mm offrant une résolution de 0.002 mm (0.0001").
  • Livré avec un pied de 16 mm et une masse de 212 g. D'autres diamètres de pieds et de masses sont disponibles. Voir ci-dessous.
  • Le pied presseur comprend une fonction de "pivot" intelligente qui assure l'alignement optimal avec l'échantillon pour la plus grande précision possible.
  • L'indicateur numérique fonctionne sur piles et comprend les fonctions de maintient du pic et l'arrêt automatique.
  • L'indicateur électronique et la base en granit sont livrés avec un certificat de traçabilité.
  • Trois sorties sont fournies pour le transfert des données, RS 232, Mitutoyo(MTI) et BCD. Câble et logiciel sont disponibles en option.
  • Fabriqué et assemblé aux Etats-Unis avec une garantie de 1 an.
  • Logiciel : Nous recommandons le logiciel WINWedge pour le MTG.

Dimensions
Dimensions-MTG


Pied presseur (Palpeur/Anvil) en option
Pied presseur Dim. "A"  (mm)
PF-1 10.0
PF-2 8.0
PF-3 6.3
PF-4 6.0
PF-5 5.0
PF-6 4.0
PF-7 3.2
PF-8 16.0
PF-9 25.0

Combinaisons de pied presseur / masse

Pour matériaux de dureté égale ou supérieure à 35 IRHD

Modèle de pied Diam. de pied. (mm) Masse (g) Modèle de masse
MTG-01-1 10.0 176 MTG-03-1
MTG-01-2 8.0 113 MTG-03-2
MTG-01-3 6.3 70 MTG-03-3
MTG-01-4 6.0 63 MTG-03-4
MTG-01-5 5.0 44 MTG-03-5
MTG-01-6 4.0 28 MTG-03-6
MTG-01-7 3.2 18 MTG-03-7
MTG-01-8 16.0 452 MTG-03-8
MTG-01-9 25.0 1104 MTG-03-9


Pour matériaux inférieur à 35 IRHD

Modèle de pied modèle> Diam. de pied. (mm) Masse (g) Modèle de masse
MTG-01-1 10.0 80 MTG-04-1
MTG-01-2 8.0 52 MTG-04-2
MTG-01-3 6.3 32 MTG-04-3
MTG-01-4 6.0 29 MTG-04-4
MTG-01-5 5.0 20 MTG-04-5
MTG-01-6 4.0 13 MTG-04-6
MTG-01-7 3.2 8 MTG-04-7
MTG-01-8 16.0 212 MTG-04-8
MTG-01-9 25.0 518 MTG-04-9
Note : Des tailles personnalisées de pieds et de masses pour répondre à une application spécifique sont aussi disponibles.

Spécifications
Plage de mesure0-25 mm, plages personnalisées jusqu
Résolution0,002 mm
Précision0,005 mm
Matériau du piedAcier inox 303
Matériau de la baseGranit certifiée en laboratoire
AlimentationPiles bouton Lithium CR2450 ou <b>adaptateur AC en option </b>
Composition de la pileLithium/Dioxyde de manganèse (Li/MnO2)
Garantie1 an
Pays dUSA
Filetage broche#4-48 UNF
Système de pressionMTG-DX, sans ammortisseur: 20 g ±3 g (sans pied ou masse). ce poids doit être inclu lors du calcul de la pression de test

Téléchargements

Accessoires

EMS4 Lecteur à distance de collecte de données


  • Application pour Android intuitive
  • Support tablette personnalisable
  • Connexion simultanée jusqu’à 4 appareils (Duromètre, Indicateur, Calibre, Micromètre)
  • Tablette couleur 7"
  • Boîtier multiplexeur

Plus de détails

EMS4 Lecteur à distance de collecte de données 127121

MTG-RINGS Ensemble de poids empilables pour jauge d'épaisseur MTG



    Plus de détails

    MTG-RINGS Ensemble de poids empilables pour jauge d'épaisseur MTG 127323

    Achetez maintenant
    Produits

    Nom du produit
    Prix
    Quantité
    134875
    MTG-DX - Material Thickness Gauge System & Base and 16 mm footer with 212g weight
    € 1.730,00
    135254
    MTG-DX2 - Material Thickness Gauge System ASTM D1777-2
    € 1.730,00
    131104
    MTG-Material Thickness Gauge System with Air Dampener & Base and 16 mm footer with 212g weight
    € 2.390,00

    Accessoires

    Nom du produit
    Prix
    Quantité
    133029
    APS300 Power Adapter - Univeral power supply unit 300mA
    € 25,00
    137007
    MTG-RINGS - Set Of Stackable Ring Weights for MTG Thickness Gauge
    € 597,50
    134876
    MTG-D1777-1 Poids & Palpeur pour MTG-DX conforme ASTM D-1777 Spec 1
    € 222,50
    134836
    MTG-D1777-2 Poids & Palpeur pour MTG-DX conforme ASTM D-1777 Spec 2
    € 230,00
    134877
    MTG-D1777-3 Poids & Palpeur pour MTG-DX conforme ASTM D-1777 Spec 3
    € 222,50
    133392
    RX-G03-0018 Câble de sortie de données RX-232
    € 120,00
    133393
    RX-G13-0048 Câble de sortie de données USB pour les séries DD/RX et MTG
    € 167,50
    134398
    EMS4 Remote Readout Data Collection Application
    € 1.382,50
    134867
    DD-DB1 Câble USB intelligent pour DD-100, RX-DD et MTG
    € 425,00
    Tous les prix mentionnés sont hors T.V.A. et hors frais de port.
    Statut du produit : Disponible: 1 - 3 jours, Delai: 1 - 3 semaine(s), commande spéciale sur demande
