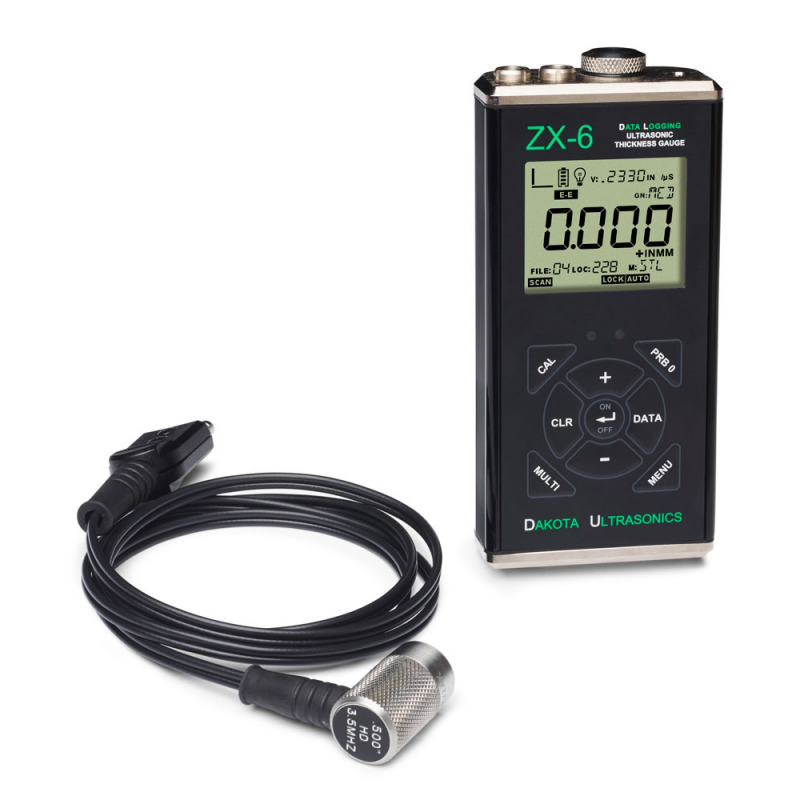

ZX-6DL Jauge d'épaisseur de paroi à ultrasons Thru-Paint avec enregistrement de données et sortie USB


Fabriqué aux États-UnisComme toute la série Dakota ZX, le nouvel appareil de mesure d'épaisseur de paroi ZX-6DL mesure l'épaisseur de paroi et l'étendue de la corrosion sur tous les métaux, la céramique, le verre et la plupart des plastiques durs d'un seul côté. Avec le ZX-6DL, la valeur de l'épaisseur de couche est éliminée du couteau et seule la valeur de l'épaisseur de paroi métallique est affichée.

La version ZX-6DL dispose d'une mémoire de données intégrée pour 10 000 valeurs avec 250 valeurs mesurées par enregistrement de données, jusqu'à 40 enregistrements de données séparés avec sortie USB. Les données peuvent être transférées vers n'importe quel programme au format ".csv" ou affichées dans le logiciel DAKVIEW4 (téléchargement gratuit).

Plage de mesure totale

Mode impulsion-écho (détection de fosse et de défaut) - Mode PE

0,63 à 914,4 mm

Mode Echo-Echo (à travers la peinture et les revêtements) - Mode EE

2,54 à 25,40 mm

(La plage acutale dépend de la sonde sélectionnée) - cinq sondes au choix



Plage de mesure sur acier (avec sonde T-102-2700 standard)

Mode impulsion-écho (détection de fosse et de défaut) - Mode PE

1,00 à 199,9 mm

Mode Echo-Echo (à travers la peinture et les revêtements) - Mode EE

2,54 à 25,40 mm



Le ZX-6XDL peut être utilisé avec l'un des sondes à double élément à fort amortissement suivants spécialement conçus pour être utilisés lors de l'utilisation du mode E-E Thru-Paint. Les possibilités de sondes comprennent:

T-101-2700, 3/16 "de diamètre, sonde 5,0 MHz à amortissement élevé pour la mesure de la peinture

T-101-3700, diamètre 3/16 ",sonde 7,5 MHz à amortissement élevé pour la mesure de la peinture

T-102-2700, 1/4 "de diamètre,sonde 5,0 MHz Hi-Damped pour mesure à travers la peinture - Sonde standard

T-102-3700, 1/4 "de diamètre, sonde 7,5 MHz à forte atténuation pour la mesure de la peinture

T-104-2700, 1/2 "de diamètre, sonde 5,0 MHz à forte atténuation pour la mesure de la peinture

T-104-9700, sonde 1/2 "de diamètre, 3,5 MHz à forte atténuation pour la mesure de la peinture


Caractéristiques
  • Rétroéclairage sélectionnable ON/OFF/AUTO
  • Résolution de 0.01 mm
  • Unité de mesure commutable entre mm et pouces
  • High visibility LCD Display is readable in all lighting conditions and temps as low -30 °C
  • Impact-resistant and environmentally sealed (IP 65) extruded aluminum housing
  • La sonde est étanche et peut être immergée dans l'eau
  • Includes NIST Traceable Calibration Certificate
  • Garantie de 5 ans

Limites de mesure
Rayon minimal pour surfaces convexes Rayon minimal pour surfaces convexes 8.89 mm
Rayon minimal pour surfaces concaves 76.2 mm
Rayon minimal pour surfaces concaves Hauteur minimale 25.0 mm
Diamètre minimal de l’échantillon Diamètre minimal de l’échantillon 3.8 mm
Epaisseur minimale du substrat - F Epaisseur minimale du substrat - F na
Epaisseur minimale du substrat - NFe na

Kit complet

Le ZX-6DL est livré dans un kit complet dans une malette de transport en mousse avec la jauge de mesure, la sonde, une bouteille de 120 ml de liquide de couplage, 2 piles AA, un certificat d'étalonnage NIST-Traçable et un manuel d'instructions inclus.



Accessoires

A-302-6002 Couvercle de protection pour jauges d'épaisseur de paroi série TI



Plus de détails

A-302-6002 Couvercle de protection pour jauges d'épaisseur de paroi série TI 127313

Catégorie Accessoires


Blocs de test, fluide de couplage, étuis de protéction, câbles de transfer de données, imprimante portable, support capteur

Plus de détails

Catégorie  Accessoires 786

Spécifications
Plage de mesure (acier): Le mode Pulse-Echo (détection de fosse et de défauts) mesure de 0,025 à 19,999 pouces (0,63 à 500 millimètres) Le mode écho-écho (à travers la peinture et les revêtements) mesure de 0,100 à 1 000 pouces (2,54 à 25,40 millimètres) (la plage dépend de la sonde sélectionnée) - cinq sondes au choix
Résolution: 0.01 mm
Mode de mesure: Pulse-Echo (P-E), Echo-Echo (E-E, mode Thru-Paint), balayage, différentiel, alarme et vitesse VX
Vitesse: 305 to 18,542 mètres/sec
Sonde (standard): Transducteur à double élément 1/4 ", 5 MHz, la surface d'usure réelle est de 5/8" (17 mm), p / n T-102-2000
Sonde (optionnel): Câble étanche de 1,2 m (4 pi) avec connecteurs non polarisés à déconnexion rapide
Câble: Câble étanche de 1,2 m (4 pi) avec connecteurs non polarisés à déconnexion rapide
Affichage: Grand écran LCD avec 4,5 chiffres de 1,3 cm de haut -Rétro-éclairage réglable
-Division en segments individuels pour assurer une reproduction claire des informations avancées
Taux d'actualisation d'affichage: 10 Hz (10 mises à jour/s)
Limites de température: Matériel: -20 à 100 ° C Sondes haute température disponibles
Piles: 2x piles AA (des piles rechargeables peuvent être utilisées)
Durée de piles: 45 heures d'utilisation continue
Boîtier: Extruded aluminum body with nickel-plated aluminum end caps (gasket sealed)
Poids: 308 grammes
Fréquence de répétition des impulsions (PRF): 200 Hz (200 pulses/sec)
Dimensions: 63.5 x 131.3 x 31.5 mm
Certification: Traçable NIST
Guarantie: Jauge: 5 ans Sondes: 90 jours
