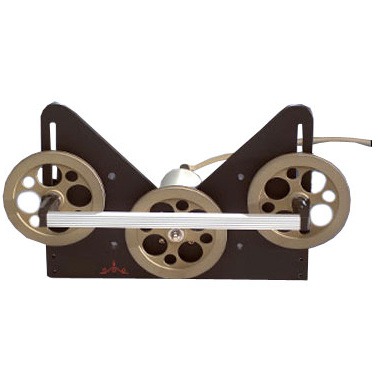

TSF - Capteur tension de fibre optique
6 gammes de tensionDe 0-100 g jusqu'à 0-5.00 kg
Grands roulements de 70 mm en aluminum qui minimisent la courbure du matériau qui peut endommager ou casser le filament fragile.
Les roulements extérieurs sont montés sur une plaque mobile pour minimiser les contacts lorsque des mesures ne sont pas effectuées.
Des gammes de tension jusqu'à 10 kg et plus sont disponibles sans roulements extérieurs mobiles.
Le traitement du signal intégré avec le zéro et potentiomètre fournit une sortie analogique de haut niveau pour minimiser les risques d'interférence du signal.
Caractéristiques
- Roues de 70 mm entaillées en V pour une vitesse jusqu'à 5000 m/min
- Câble de connexion spécifique TE-CABLE-CC-125 cm (en option, différentes longueurs sont disponibles sur demande)
- Fréquence de réponse de 100 Hz
- Sortie 0-1 VDC proportionnelle à la tension (0-10 VDC, en option)
- Jauge de contrainte de précision assure une grande justesse
- Des roues optionnelles sont disponibles pour une large gamme de matériaux
- La surface électronique fournit une longue durée de vie
| Model | Ranges | ||||
| TSF-100 | 0-100 g | ||||
| TSF-200 | 0-200 g | ||||
| TSF-500 | 0-500 g | ||||
| TSF-1K | 0-1000 g | ||||
| TSF-2K | 0-2000 g | ||||
| TSF-5K | 0-5.00 kg |
Dimensions
TD-1-TE Indicateur de tension
- Valeurs seuils haute et basse configurables par l'utilisateur avec alarme et relais
- TD-1 fournit une tension régulée de + 5 V DC pour les capteurs SR
- Sortie analogique 4-20 mA et 0-10 VDC pour l'enregistrement et le contrôle
Plus de détails
Spécifications
| Précision : | ± 1.5 % de l'échelle complète ou mieux |
| Excitation du capteur : | 12 - 18 VDC, 21 mA |
| Déflexion du roulement du milieu : | 0.5 mm (maximum) |
| Sortie du capteur : | 0-1V DC (standard) 0-10 V DC (en option) Proportionnel à la tension |
| Protection surcharge : | 150 % de l'échelle totale |
| Matériau du boîtier : | Aluminium |
| Espacement entre des roulements extérieurs : | 190 mm |
| Diamètre du roulement : | 70 mm |
| Matériau du roulement : | Aluminium anodisé |
| Vitesse linéaire maximale : | 5000 m/min |
| Température d'utilisation : | 5 - 40 °C |
| Réponse de fréquence : | 100 Hz |
