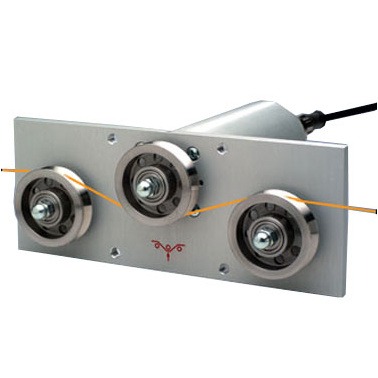

TE-24 Capteur de tension robuste

TE-24 Capteur de tension robuste


Fabriqué en Allemagne6 gammes de tension
De 0-1000 g jusqu'à 0-50.0 kg

Ce modèle très résistant avec des roulements en acier est spécialement conçu pour les câbles pour pneus, fils et fibres similaires résistants à de fortes charges.

Le traitement du signal intégré avec le zéro et potentiomètre fournit une sortie analogique de haut niveau pour minimiser les risques d'interférence du signal.


Caractéristiques
  • Gauge de contrainte pour une grande précision et reproductibilité
  • Roulements en acier de 30 mm pour des vitesses linéaires jusqu'à 2400 m/min
  • Sortie 0-1 V DC, proportionnelle à la tension (en option 0-10 V DC)
  • Câble, en option de 2.5 m, TE-CABLE-CN est recommandé. Des longueurs supérieures sont disponibles
  • La surface électronique fournit une longue durée de vie
  • Fréquence de réponse de 100 Hz
  • Des configurations spécifiques peuvent être développées pour s'adapter aux besoins des applications
  • Le capteur peut être facilement fixé en utilisant les 4 trous du panneau avant ou en utilisant "un collier" autour du corps de capteur cylindrique.

Plages de tension
ModelRanges
TE-1K-24A 0-1000 g
TE-2K-24A* 0-2000 g
TE-5K-24C 0-5.00 kg
TE-10K-24C 0-10.00 kg
TE-20K-24D 0-20.00 kg
TE-50K-24E 0-50.00 kg
*Peut être livré avec la configuration “B” avec une faible déflexion de matériau pour les applications de fil électrique.

Produits associés

TD-1-TE Indicateur de tension


  • Valeurs seuils haute et basse configurables par l'utilisateur avec alarme et relais
  • TD-1 fournit une tension régulée de + 5 V DC pour les capteurs SR
  • Sortie analogique 4-20 mA et 0-10 VDC pour l'enregistrement et le contrôle

Plus de détails

TD-1-TE Indicateur de tension

Spécifications
Précision :± 1.5 % de l'échelle complète ou mieux
Excitation du capteur :12-18 VDC, 21 mA
Déflection du roulement du milieu :0.5 mm (max)
Sortie du capteur :0-1 VDC (standard)
<0-10VDC (en option)
Proportionnel à la tension
Protection surcharge :200 % de l'échelle totale
Matériau du boîtier :Aluminium
Diamètre du roulement :29.5 mm
Matériau du roulement :Acier dur
Vitesse linéaire maximale :2400 m/min
Température d'utilisation :5 - 40 °C
Fréquence de réponse :100 Hz
