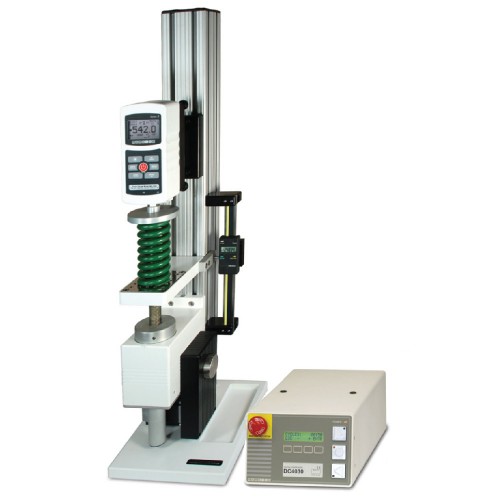

TSFM500-DC Banc de test motorisé perfectionné


Fabriqué aux États-UnisLe banc de test de mesure de force motorisé TSFM500-DC offre toutes les caractéristiques mécaniques du banc de test TSFM500, comprenant une capacité de force de 2 200 N, un large dégagement et une gorge profonde, un design solide, un moteur à pas qui évite les variations de vitesse en fonction de la charge et plus encore.

Le TSFM500-DC offre des fonctionnalités étendues, comprenant le contrôle par PC, les cycles programmables, le retour auto et plus.


Caractéristiques

  • Plateau de charge avec matrice de 25 trous filetés #10-32 UNF pour la fixation d'attaches
  • Disponible en version horizontale et verticale
  • Livré avec quatre crochets (petit, moyen, grand et très grand), une plaque adaptateur 1/2-20F, deux plaques de compression de 2" et 3", deux coupleurs (#10-32 et 5/16-18) et un jeu de clés.

Caractéristiques du contrôleur

  • Contrôle de l'ordinateur
  • Un port bidirectionnel RS-232 permet d'intéragir avec un PC. Pour le contrôle complet, à partir d'un PC, un set de commande est fourni.
    L'équipement suivant est nécessaire pour le contrôle par PC :
    - Dynamomètre Series 5 (plus d'information)
    - un cable série 09-1056
    - un câble multi-fonction 09-1143

  • Protection contre les surcharges
  • Protège le dynamomètre contre les surcharges (dynamomètre series 5 et câble multi-fonction 09-1143 requis). L'utilisateur programme le pourcentage désiré de l'échelle totale du dynamomètre. Une tension de sortie analogique ajustable permet au banc de test de communiquer avec quasiment tous les dynamomètres avec port analogique.

  • Retour automatique
  • La colonne bouge jusqu'au curseur de fin ou à une limite de force (dynamomètre series 5 requis), s'arrête et se déplace dans le sens opposé à pleine vitesse jusqu'à l'autre curseur de fin ou limite de force.

  • Protection contre les surcharges
  • Protège le couplemètre contre les surcharges (couplemètre/dynamomètre series 5 et câble multi-fonction 09-1143 requis). Le pourcentage désiré de l'échelle totale du capteur peut être programmé par l'utilisateur.

  • Cycle / Intervalle de temps
  • La colonne se déplace entre les curseurs limites ou des valeurs seuil de force (dynamomètre series 5 requis). Programmable jusqu'à 99 999 cycles. L'utilisateur peut programmer des périodes jusqu'à 9 999,9 secondes par pas de 0,1 seconde pendant lesquelles la tête s'arrête entre les cycles.

  • Boutons fonctions droit/gauche programmables
  • Les boutons droit/gauche permettent de configurer 3 modes utilisateur : Maintien : Une courte pression permet un déplacement continue jusqu'à ce que le bouton STOP soit pressé. Momentané : La colonne bouge seulement quand le bouton est appuyé. Auto : Une courte pression permet un déplacement continue, tandis qu'une pression continue permet un déplacement momentané.

  • Vitesses indépendantes droite/gauche
  • Vitesses configurables indépendamment vers la gauche et vers la droite

  • Les unités de mesure de vitesse sélectionnables (in/min et mm/min)

  • Protection par mot de passe
  • Prévient les modifications des paramètres de test non-autorisées
* Ne comprend pas de mesure de déplacement. L’information sur le déplacement est disponible uniquement via l’écran externe numérique ESMH001, nécessite un port de série supplémentaire sur l’ordinateur. Pour une solution intégrée, entièrement contrôlée par l’ordinateur, comprenant le déplacement, veuillez vous reporter au modèle de banc de test ESM301.


Produits associés

Series-3 Dynamomètre digital


  • Taux d'échantillonnage de grande vitesse : 2000 Hz
  • Sortie de données USB (un seul point de mesure)

Plus de détails

Series-4 Dynamomètre digital avec sortie


  • Ports USB, RS-232, Mitutoyo et analogiques
  • Taux d'échantillonnage à 3000 Hz

Plus de détails

Series-5 Dynamomètre digital perfectionné


  • Taux d'échantillonnage à haute vitesse de 7 000 Hz
  • Sorties USB, RS-232, Mitutoyo et analogique

Plus de détails


Accessoires

AC1004 Kit de montage pour 5I, 3I ou TT03 pour bancs de test de série TS


  • Kit de montage pour 5I, 3I ou TT03 pour banc de test de séries TS

Plus de détails


Fixations spéciales


Spècifications

Capacité :
2200 N
Dégagement :
102 mm
Plage de vitesse :
0,2 - 150 mm/min
Dimensions :
Voir le schéma ci-dessus
Poids :
11,4 kg
Garantie :
3 ans

Achetez maintenant

Produits


Nom du produit
Prix
Quantité
TSFM500-DC - Vertical Advanced Motorized Test Stand
€ 4.016,00

SP-2589 - TSFM500 Upgrade to 1000 lbF
€ 967,00



Accessoires


Nom du produit
Prix
Quantité
TSF001 - Digital travel display for TSF-Series stands
€ 726,00

TSFM002 - Limit switch kit for TSFM500(-DC)/TSFM500H(-DC)
€ 388,00

TSF002 - Horizontal/wall mounting kit for TSF-Series and TST-Series stands
€ 195,00

Tous les prix mentionnés sont hors T.V.A. et hors frais de port.
Statut du produit : Disponible , Pré-commande de 1-2 semaine(s) , commande spéciale, sur demande
