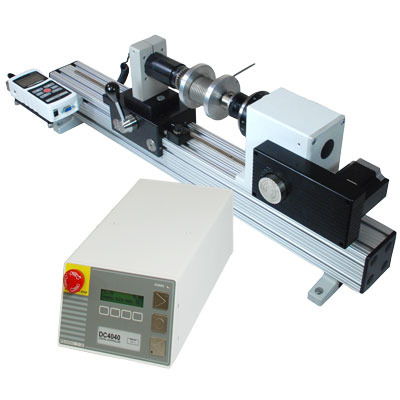

TSTMH-DC Banc perfectionné motorisé de test de couple – modèle horizontal


Fabriqué aux États-UnisLe banc d'essai de couple motorisé avancé TSTMH-DC est similaire au banc d'essai motorisé TSTMH, mais il est livré avec des capacités étendues telles que le contrôle total du PC, les limites d'angle programmables, le cycle programmable et le retour automatique.

Le TSTMH-DC offre également une capacité de couple jusqu'à 22 NM et se présente dans une conception modulaire polyvalente. De plus, ce banc d'essai de couple horizontal motorisé avancé est rapide et facile à utiliser en raison de l'engagement et du désengagement rapides des échantillons, de la plaque de montage de l'appareil et de la conception du moteur pas à pas (pour éviter les variations de vitesse pendant le chargement).

6 modèles disponibles:

TSTM-DC: modèle vertical, capacité 11,5 Nm, plage de vitesse 0,01 - 15 tr / min

TSTMH-DC: modèle horizontal, capacité 11,5 Nm, plage de vitesse 0,01 - 15 tr / min

TSTM-DC-1: modèle vertical, capacité 22 Nm, plage de vitesse 0,01 - 15 tr / min

TSTMH-DC-1: modèle horizontal, capacité 22 Nm, plage de vitesse 0,01 - 15 tr / min

TSTM-DC-2: modèle vertical, capacité 11,5 Nm, plage de vitesse 0,04 - 60 tr / min

TSTMH-DC-2: modèle horizontal, capacité 11,5 Nm, plage de vitesse 0,04 - 60 tr / min

Le couple maximal dépend du réglage de la vitesse. Il est réduit proportionnellement à la vitesse. Exemples:

  •     Couple maximal à 60 tr / min = 2,8 Nm
  •     Couple maximal à 30 tr / min = 5,6 Nm

* Le TSTMH-DC est un banc d'essai uniquement. Pour mesurer les couples, un capteur de couple, un affichage et des dispositifs de test appropriés sont nécessaires.


Caractéristiques
  • Affichage d'angle avec une résolution de 2°
  • Affichage digital d'angle
  • Limites d'angle programmables
  • Le TSTMH est livré avec un set de clés
  • Pas de variation de la vitesse avec la charge
  • Certifié CE

Produits associés

Series-TT03 Mesureur de couple digital


  • Mémorise et affiche les valeurs de pics dans chaque direction
  • Taux d'échantillonnage élevé de 2 000 Hz

Plus de détails

Series-TT03 Mesureur de couple digital

Series 3I Afficheur force/couple perfectionné


  • Capteurs interchangeables de force et de couple avec la technologie Plug & Test™
  • Taux d'échantillonnage de grande vitesse : 2 000 Hz

Plus de détails

Series 3I Afficheur force/couple perfectionné

Series 5I Afficheur force/couple perfectionné


  • Capteurs interchangeables de force et de couple avec la technologie Plug & Test™
  • Fréquence d'échantillonnage avec vitesse élevée de 7000 Hz

Plus de détails

Series 5I Afficheur force/couple perfectionné

Accessoires

Catégorie Fixations pour couplemètres


Fixations pour couplemètres et bancs d'essai de couple

Plus de détails

Catégorie  Fixations pour couplemètres 1023

Jacobs Chuck Grip For TST Fixations tête mandrin pour banc de test TST


  • Fixations tête mandrin pour banc de test TST

Plus de détails

Jacobs Chuck Grip For TST Fixations tête mandrin pour banc de test TST 126097

AC1004 Kit de montage pour 5I, 3I ou TT03 pour bancs de test de série TS


  • Kit de montage pour 5I, 3I ou TT03 pour banc de test de séries TS

Plus de détails

AC1004 Kit de montage pour 5I, 3I ou TT03 pour bancs de test de série TS 126115

MESURgauge Mesurgauge Logiciel d'analyse de charge et de déplacement


  • Envoie les données d'un dynamomètre ou couplemètre et l'affichage du déplacement vers un PC pour analyse ultérieure

Plus de détails

MESURgauge Mesurgauge Logiciel d'analyse de charge et de déplacement 126514

Dimensions
Dimensions TSTMH-DC


Spécifications / caractéristiques du contrôleur

Contrôle ordinateur

  • Un port RS-232, bi-direction, est fourni pour communiquer avec un PC. Pour le contrôle complet par PC un jeu de commande est fourni.
    Les pièces suivantes sont requises pour le contrôle par ordinateur :
    - Dynamomètre de série 3I/5I
    - Câble de série 09-1056
    - Câble multifonction 09-1143


Indicateur digital angulaire :
  • Le trajet de rotation est indiqué en degrés ou tours, avec sorties des valeurs angulaires qui sont transmises par le port RS-232.


Limites d'angle programmables :

  • Le TSTM-DC peut s'arrêter ou effectuer des cycles entre les limites d'angles minimal et maximal programmables en degrés ou tours.

Protection contre les surcharges :

  • Protection du capteur de couple contre les surcharges (nécessite un dynamomètre de série 3I/5I et un câble multifonction 09-1143). Le pourcentage souhaité de surcharge de la pleine échelle peut être programmé par l'utilisateur.

Retour automatique :

  • La table de couple tourne jusqu'à un angle limite ou un point de couple fixé (modèle de dynamomètre/couplemètre de série 3I/5I et câble 09-1143 requis), s'arrête, et inverse le sens de rotation avec une vitesse maximale jusqu'à l'autre angle limite ou point de couple fixé.

Cycle/Temps de pose :

  • Comme pour le retour automatique mais avec la possibilité de fixer le nombre de cycles jusqu'à 99 999 cycles. Le temps de pose permet à l'opérateur de programmer la durée jusqu'à 9 999,9 secondes, avec des intervalles de 0.1 seconde, pendant lesquels la table de couple s'arrête entre les cycles. Les vitesses dans les 2 sens horaires de rotations peuvent être programmées indépendamment.

Fonctions des boutons programmables

  • Le fonctionnement des boutons CW (sens des aiguilles) et CCW (sens inverse des aiguilles) peut être réglé sur 3 modes :
    1. Maintenu (standard) : Un appuie court produit un mouvement continue jusqu'à ce que le bouton STOP soit appuyé
    2. Momentané : La table de couple tourne seulement quand le bouton est appuyé
    3. Auto : Un appuie court produit un mouvement continu, lorsque vous maintenez le bouton vers le bas cela produit un mouvement momentané


Vitesses de rotation CW et CCW indépendantes

  • Vitesses réglables pour les directions CW et CCW.

Unités de mesure de vitesse sélectionnables (RPM et °/s)

Protection par mot de passe

  • Evite les changements non-autorisés des paramètres de test.

Spécifications
Couple maximum : 11,3 Nm
Plage de vitesse : 0,01 - 15 RPM (0,05 - 90°/s)
Précision de la vitesse : ± 0,2 % du réglage, ± 0 % de variation avec la charge
Distance gorge : 104 mm
Réglage manuel : 12° par rotation du bouton
Déplacement maximum du curseur : 394 mm
Vitesse de déplacement du curseur : 26.6 mm par rotation du levier
Tension de ligne : 80-240 VAC 50/60 Hz
Précision du déplacement angulaire : ± 0,7° / 0,002 tour
Reproductibilité du déplacement de rotation : 0,1° / 0,01 tour
Résolution du déplacement d'angle : 0,1° / 0,01 tour

Achetez maintenant
Produits

Nom du produit
Prix
Quantité
TSTMH-DCE - Testeur de couple motorisé avancé 100 lbin, horizontal
€ 7.405,00
TSTM-DCE - Testeur de couple motorisé avancé, vertical
€ 7.405,00
TSTM-DC-1E - Advanced Motorized Torque Test Stand 22Nm, vertical
€ 8.200,00
TSTMH-DC-1E - Advanced Motorized Torque Test Stand 22Nm, horizontal
€ 8.200,00
TSTMH-DC-2E - Motorized Torque Test Stand 11.5 Nm, horizontal
€ 8.001,00
TSTM-DC-2E - Motorized Torque Test Stand 11.5 Nm, vertical
€ 8.001,00

Accessoires

Nom du produit
Prix
Quantité
TSF002 - Horizontal/wall mounting kit for Series TSF and TST stands
€ 190,00
09-1162 Multi-function cable, gauge to test stand controller
€ 126,00
09-1056 Serial cable, test stand controller to PC
€ 31,00
09-1162 - Multi-function cable, Series 7/5/4 to Mark-10 ESM301(L) / DC controller
€ 195,00
Tous les prix mentionnés sont hors T.V.A. et hors frais de port.
