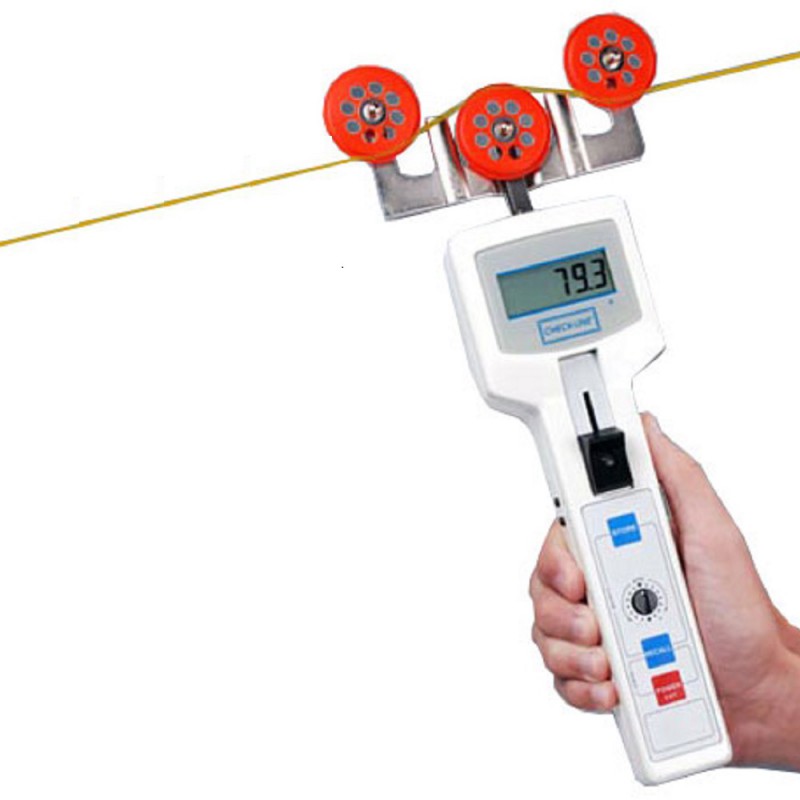

DTFB - DTFX Tensiomètre digital avec de grands roulements


Fabriqué en AllemagneLe tensiomètre avec de grands roulements permet de minimiser les courbures des matériaux sensibles comme les fibres optiques, fibres de carbone et fibres techniques.
Le modèle DTFB est recommandé lorsque le #prod:125902# ne peut pas être utilisé. Le DTFX est recommandé lorsque le #prod:125905# ne peut pas être utilisé.

Note : Ce modèle ne possède pas de compensateur d'épaisseur de matériau.


Caractéristiques
  • Grands roulements de guidage, à billes, entaillés en V avec un diamètre de rainure de 32 mm
  • Des guides spéciaux situés sur le support facilitent la bonne prise du matériau
  • Le guide du filament et le mécanisme de déplacement des roulements assurent la bonne prise du matériau en mouvement
  • Boîtier robuste en aluminium
  • Rapport de test spécifique avec rapport d'étalonnage disponible en option
  • Le grand rayon de courbure assure une prise délicate du matériau à mesurer
  • L'opérateur voit l'ensemble en un coup d'oeil :
    - les roulements
    - le matériau mesuré
    - les valeurs affichées
  • Roulements à billes et rouleaux de guidage entaillés en V
  • Fonctionne sur piles (adaptateur AC disponible pour une utilisation en continue)

Plages de tension
Model Ranges Matériel d'étalonnage SCHMIDT**RésolutionLargeur tête de mesure * en mm
DTFB-200 2-200 cN PA: 0.12 mm Ø0.1 cN140
DTFB-500 5-500 cN PA: 0.20 mm Ø0.1 cN140
DTFB-1000 50-1000 cN PA: 0.30 mm Ø0.1 cN140
DTFX-200 2-200 cN PA: 0.12 mm Ø0.1 cN140
DTFX-500 5-500 cN PA: 0.20 mm Ø0.1 cN140
DTFX-1000 50-1000 cN PA: 0.30 mm Ø0.1 cN140
D'autre unité de mesure sont disponible comme le g. ** Approprié pour 95% des applications- PA :Polyamide monofilament. Largeur tête de mesure 140 mm ( distance extérieure entre deux roulements) Un étalonnage spécial avec les échantillons clients est recommandé sii le matériel testé diffère significativement par rapport au diamètre, à la la rigidité ou à la forme du matériel d'étalonnage SCHMIDT. Dans ce cas un échantillon du matériel d'environ 5 m doit être fourni.

Roulements de guidage
Code de commande Vitesse de ligne
...m/min
Matériau du roulement

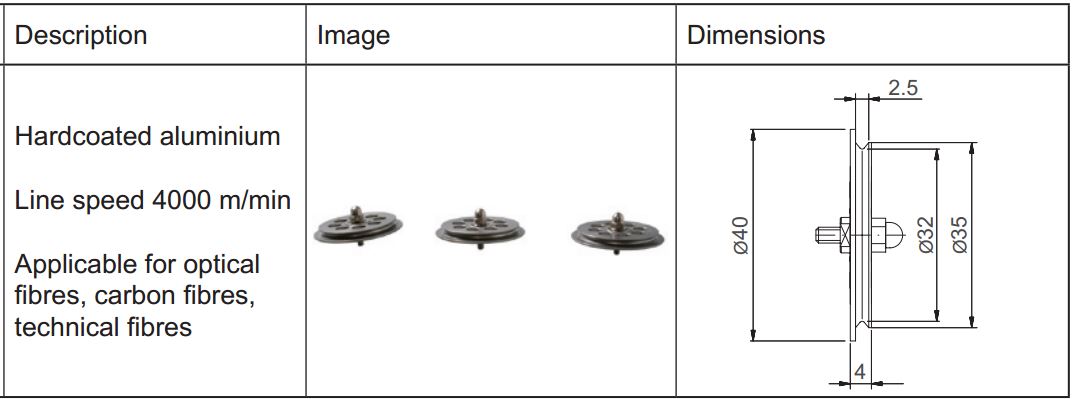

Standard 4000 Aluminium

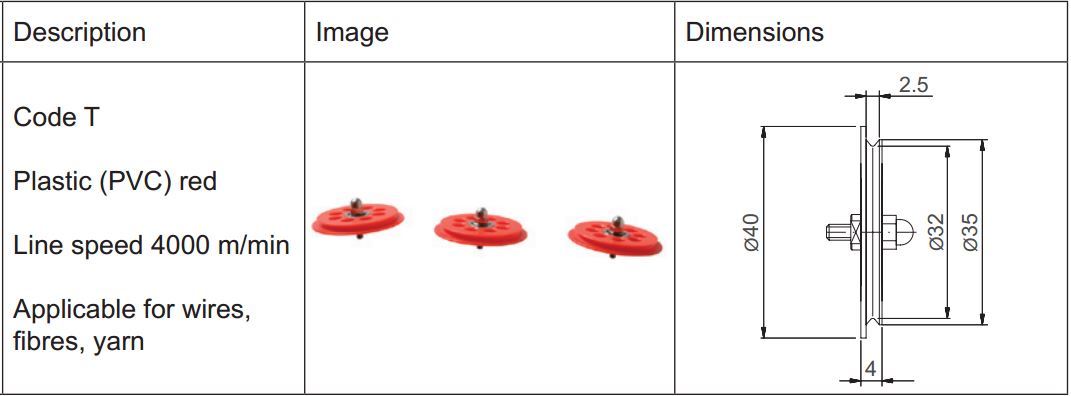

Code T 4000 Plastique rouge (PVC)

Kit complet
Pièces livrées :
Le tensiomètre est livré dans une mallette de transport avec piles et manuels d'utilisation en anglais ou allemand selon la demande.

Spécifications
Modèle DTFB
Etalonnage : Suivant la procédure d'usine Schmidt
Précision : De 10 % à 90 % de la plage :
± 0.5 % de l'échelle complète et ± 1 chiffre
Plage restante et autre matériau d'étalonnage :
± 3 % de l'échelle complète et ± 1 chiffre
Surcharge : Approx. 15 % de l'échelle totale sans garantie de précision
Protection surcharge : 100 % de la plage de tension
Principe de mesure : Pont de jauge de contrainte
Déflexion des roulements : 0.2 mm max
Traitement du signal : Digital
Fréquence de mesure : 62 mesures/sec
Convertisseur : 12 bit A/D
Coefficient de température : Gain : moins de ± 0.01 % de l'échelle totale/°C
Point zéro : moins de ± 0.3 % de l'échelle totale/°C
Ecran : LCD, 4 chiffres, 12 mm de hauteur
Taux de rafraichissement de l'écran : 0.5; 1; 2 ou 4 secondes sélectionnables
Mémoire : Dernière valeur, min, max, valeur de pic
Ajustement du champ : ± 7 pas et 1.5 % par pas
Plage de température : 10-45 ºC
Humidité de l'air : 4 piles AA 1.5 V (environ 20 heures d'utilisation en continue)
Arrêt automatique : Après 2 minutes sans utilisation
Matériau du boîtier : Aluminium moulé
Dimensions du boîtier : 235 x 76 x 45 mm (L x l X H)
Poids, net (brut) App 680 g (1500 g)
Caractéristiques pour le modèle DTFX, idem modèle DTFB plus :
Mémoire étendue : Jusqu'à 100 valeurs de tension, moyenne et écart type
Sortie digitale : RS 232C (4800, 8, N, 2)
Sortie analogique : 0-1 VDC (taux de conversion 16 ms)
Digimatic : Mitutoyo
