Vitesse du matériau (Étalonnage du matériau) : C’est la vitesse à laquelle les ondes sonores se propagent à travers un matériau donné. Chaque matériau possède une vitesse spécifique, que la jauge utilise pour calculer l’épaisseur en multipliant la vitesse par le temps mesuré et en divisant le résultat par deux. Un étalonnage précis nécessite de régler la vitesse correcte du son pour le matériau testé. Puisque la vitesse varie avec la température, il est important d’étalonner la jauge à la température de mesure ou à une température proche.

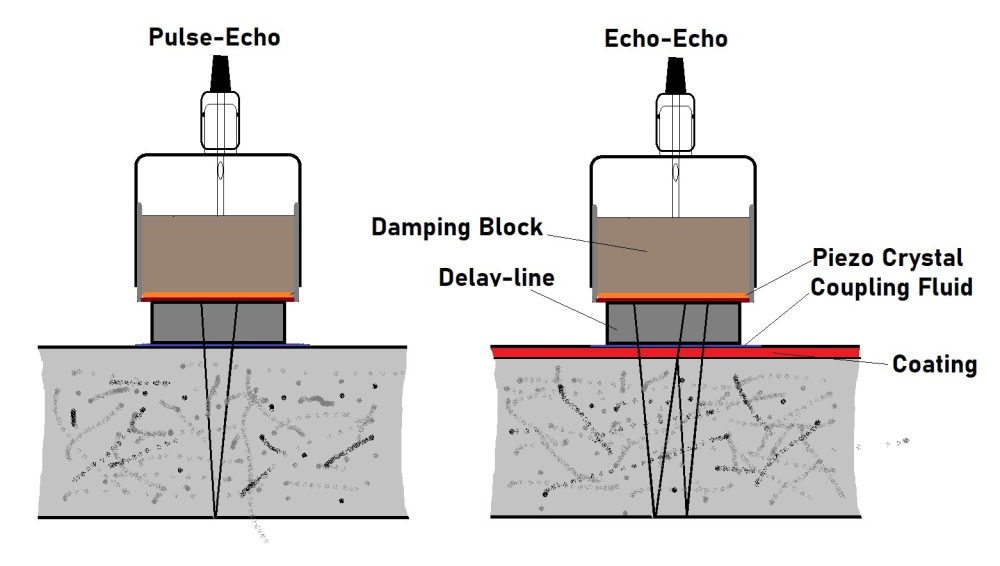

Mesures Pulse-Echo : Dans ce mode, le transducteur émet une impulsion ultrasonique qui se réfléchit sur la paroi arrière du matériau et revient. Le temps de trajet est utilisé pour calculer l’épaisseur totale, de la sonde jusqu’à la paroi opposée. Lorsqu’il existe des revêtements, l’épaisseur totale (revêtement + matériau de base) est mesurée. Comme la plupart des revêtements ont une vitesse du son beaucoup plus faible (souvent inférieure à 50 % de celle du matériau de base), les revêtements épais peuvent affecter considérablement la précision. Les transducteurs à contact direct présentent également une zone morte de surface plus importante, réduisant la précision pour les applications à parois minces. Mesures Echo-Echo : Ce mode mesure le temps entre deux échos de la paroi arrière, excluant la couche de revêtement. Il fournit une lecture plus précise du matériau de base lorsqu’un revêtement est présent. Echo-Echo nécessite un transducteur à forte atténuation et offre une plage d’épaisseurs minimales et maximales plus restreinte par rapport au mode Pulse-Echo.

Mode de balayage haute vitesse : Permet de balayer rapidement de grandes surfaces avec jusqu’à 140 mesures par seconde. L’écran se rafraîchit à 25 Hz, ce qui facilite la détection rapide et efficace des points d’épaisseur minimale.

Mode alarme de limites : Permet aux opérateurs de définir des seuils haut et bas, fournissant des alertes visuelles et sonores lorsque les mesures sortent des plages acceptables. Idéal pour les contrôles qualité rapides.

Mode différentiel : Affiche l’écart par rapport à une valeur nominale définie par l’utilisateur. Cette fonction est essentielle pour surveiller les tolérances de fabrication et identifier les pertes de matériau ou la corrosion.

Gain réglable : Le HPX DLP offre une amplification de signal flexible via Manual Gain, Automatic Gain Control (AGC) et Time Dependent Gain (TDG), assurant une visibilité fiable des échos sur différents matériaux et épaisseurs de paroi.

Time Dependent Gain (TDG) : En modes Echo-Echo ou Echo-Echo-Verify, les amplitudes des échos diminuent naturellement avec le temps. TDG compense cet effet en augmentant progressivement le gain, maintenant une visibilité constante des échos et améliorant la précision des mesures.

Portes (Gates) : Une porte est un marqueur réglable sur la ligne de temps d’une mesure, utilisé pour évaluer des parties spécifiques du signal d’écho du matériau testé. Elle aide à se concentrer sur les échos pertinents et à éliminer les signaux parasites qui perturbent la mesure. Le HPX DLP est équipé de jusqu’à trois portes pouvant être réglées pour s’adapter à une large gamme d’applications.
