Les jauges d’épaisseur haute précision de la série TI-007 sont conçues pour effectuer des mesures d’épaisseur sur des matériaux minces avec une haute résolution, en utilisant des transducteurs à simple élément avec ou sans ligne de retard.

Les transducteurs ultrasoniques conventionnels présentent une zone morte naturelle juste sous le cristal, ce qui limite leur capacité à détecter avec précision les parois minces. Cette zone morte est due au chevauchement entre l’impulsion ultrasonore émise et l’écho réfléchi.

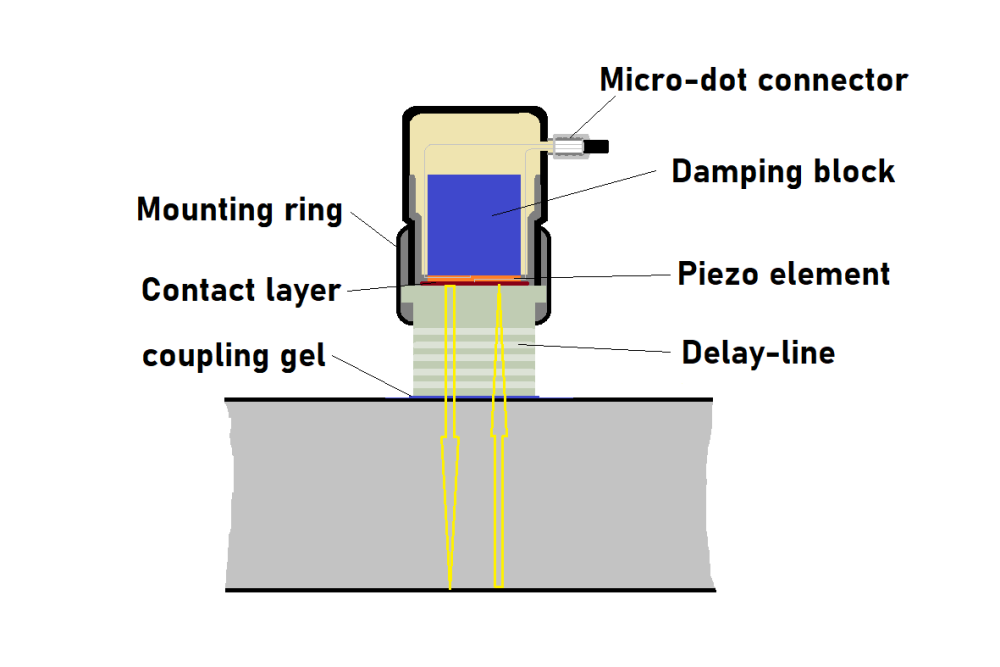

Pour résoudre ce problème, les sondes de la série TI-007 intègrent une ligne de retard : un milieu solide placé entre le transducteur et la surface de test. Cette conception permet de réaliser des mesures précises sur des parois aussi fines que 0,15 mm, réduisant significativement le bruit de surface et améliorant la clarté du signal.

Les lignes de retard sont généralement fabriquées en acrylique, époxy ou graphite. Le graphite est particulièrement adapté à la mesure de matériaux à faible vitesse, tels que les plastiques, grâce à ses excellentes propriétés d’amortissement acoustique.

Le trajet acoustique supplémentaire créé par la ligne de retard augmente la séparation temporelle entre les échos émis et reçus, ce qui améliore la résolution de la mesure, en particulier dans les applications à parois fines.

De plus, les transducteurs à ligne de retard offrent une meilleure résistance à la chaleur, ce qui les rend idéaux pour des applications à haute température où les sondes standard pourraient se détériorer ou perdre en précision.
