Vitesse du matériau: C’est la vitesse à laquelle les ondes sonores se propagent à travers un matériau. Chaque matériau possède sa propre vitesse, la jauge multiplie cette vitesse par le temps mesuré et divise le résultat par deux pour déterminer l’épaisseur. L’étalonnage du matériau signifie déterminer et régler la vitesse correcte pour ce matériau.
- Comme la vitesse du matériau varie avec la température, il est important de la déterminer à proximité de la température à laquelle les mesures seront effectuées.
- Les jauges TI-CMX utilisent des vitesses distinctes pour le substrat et le revêtement ; les deux doivent être correctement réglées pour obtenir une mesure précise en mode PETC.

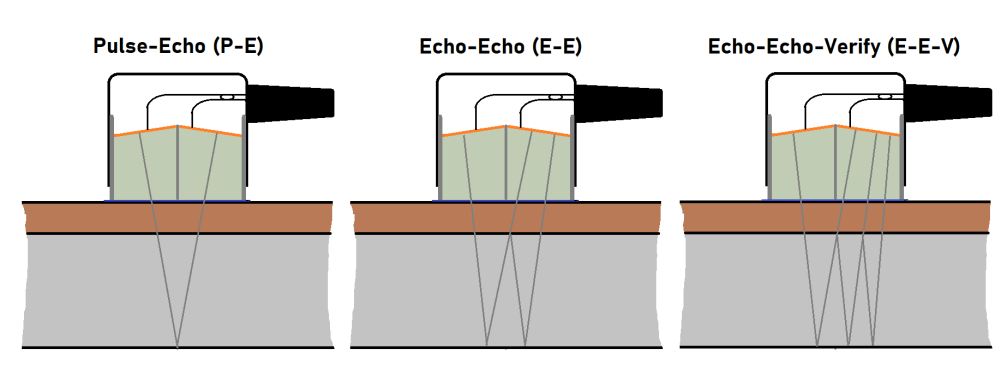

Mesures Pulse-Echo: Mode dans lequel un transducteur envoie une impulsion ultrasonore à travers le matériau jusqu’à ce qu’elle se réfléchisse sur la paroi arrière. L’écho est reçu par le transducteur et le temps de parcours est mesuré. Si le matériau est revêtu, le revêtement est inclus dans la mesure d’épaisseur de paroi, car la mesure est effectuée entre le transducteur et la paroi arrière, en tenant compte de tout ce qui se trouve entre les deux. Mesures Echo-Echo: Mesurent le temps entre le premier et le deuxième écho, éliminant le revêtement, car seule l’épaisseur du matériau de base est mesurée. Les mesures Echo-Echo nécessitent une sonde à fort amortissement et présentent des limites en termes d’épaisseur minimale et maximale mesurable par rapport aux mesures Pulse-Echo. Mesures Echo-Echo-Verify: Également appelé sous le nom de mode triple écho, utilise des échos supplémentaires pour confirmer la précision de la mesure ; idéal pour les applications nécessitant une validation rigoureuse des données.

Affichage Scan Bar: Graphique linéaire affichant visuellement les variations dans les lectures d’épaisseur. L’échelle est réglable par l’utilisateur, ce qui le rend idéal pour observer de petites variations d’épaisseur.

Affichage B-Scan: Affiche une vue 2D en coupe transversale de l’épaisseur lors du balayage d’une surface, fournissant une cartographie graphique de l’épaisseur du matériau mesuré depuis un seul côté.

Affichage A-Scan: Affiche l’onde sinusoïdale générée par la réflexion du son, disponible en onde complète (full wave) ou rectifiée avec affichage positif ou négatif. L’affichage A-Scan est disponible sur les versions Advanced et Colour.

Mode de balayage haute vitesse: Permet de balayer de larges zones du matériau testé, tout en maintenant une représentation fiable de l’épaisseur dans la zone inspectée. Offre une fréquence de mesure maximale de 140 Hz et un taux de rafraîchissement de l’écran de 25 fois par seconde.

Mode alarme de limites: Permet de configurer une plage haute/basse (Hi/Lo) afin de vérifier que le matériau se situe dans l’épaisseur définie. Une alerte sonore et/ou visuelle peut être activée lorsqu’une mesure dépasse une limite prédéfinie.

Mode différentiel: Option permettant de définir une valeur nominale attendue ; l’écran affiche la différence +/- par rapport à la valeur saisie.

Gain réglable: Le gain (amplification) des échos de retour peut être ajusté manuellement ou automatiquement (AGC), facilitant des mesures stables sur des matériaux ou dans des conditions de mesure difficiles.

Gates: Un Gate (fenêtre de mesure) est un marqueur réglable dans la ligne temporelle d’une mesure, utilisé pour évaluer des parties spécifiques du signal d’écho du matériau testé. Il permet de se concentrer sur une zone précise et d’écarter les échos parasites pouvant perturber la mesure. La série TI-CMX est équipée de jusqu’à 3 gates qui peuvent être réglés avec précision pour s’adapter à une large variété d’applications.
